Sharp

При ремонте радиоаппаратуры, иногда сталкиваешься с очень странными техническими решениями, приводящими к быстрому выходу из строя аппарата. Создается ощущение, что это придумали враги народа, преднамеренно решившие подорвать имидж фирмы.

Начиная с 50х годов прошлого века становится популярным отдельный сегмент радиоаппаратуры- радиокомбайны.

В едином корпусе совмещается несколько видов радиоаппаратуры: радиоприемник, проигрыватель виниловых пластинок, магнитофон и даже телевизор. Всё это работает через общий качественный усилитель, нагруженный на не менее высококачественную акустику. Тут и удобство пользования (не надо возиться и переключать каждый раз соединительные шнуры) и престиж, благо корпуса тогда делали шикарные.

Хоть эти радиокомбайны стоили весьма недешево, на них всегда был неизменный спрос. С переходом на транзисторную схемотехнику и с появлением кассетных магнитофонов, радиокомбайны стали существенно компактнее, да и называться стали иначе «Музыкальный центр».

Этот класс аппаратуры достиг своего апогея во второй половине 70х. Каждый уважающий себя производитель бытовой радиоаппаратуры, имел в ассортименте несколько весьма шикарных моделей. Вот порадуйте себя.

В 1977 году, фирма Sharp, выпустила новую модель музыкального центра с фантастическим набором функций и с шикарными параметрами-Sharp SG 500H.

Начнем с дизайна: Такая шикарная внешность приправленная обилием стрелочных индикаторов пленит кого угодно с первого взгляда.

Все кнопки управления тут сенсорные - включаются легким касанием.

Ну и конечно же самый шик-пульт дистанционного управления с инфракрасным каналом. «Аппетит» у пульта был приличный -целых шесть батареек требовал.

Вот и характеристики музыкального центра.

Аппарат просто мечта, но и цена у него была ой какая космическая-в ФРГ продавался за 3000 дойчмарок. Для 1977года это огромная сумма.

Радиолюбителю Юрию попал в ремонт этот музыкальный центр. Давайте поглядим на внутреннюю компоновку Sharp.

ЭПУ, вид снизу.

Ну и остальные платы, связанные "бородой".

Лентопротяжный механизм, тоже на электромагнитах.

Юрий тщательно почистил лентопротяжный механизм магнитофонной панели, проверил пассики, моторчик, собрал обратно, но магнитофон категорически отказывался работать. С блока питания напряжение уходит нормально, все провода –выключатели целы, а напряжение до двигателя не доходит.

Пришлось сесть и подробнее изучить работу схемы этого монстра. Каково же было удивление у опытного радиолюбителя, когда выяснилось, что всему виной была…. ЛАМПОЧКА ПОДСВЕТКИ КАССЕТЫ!!!!

По какой-то, одному японскому богу известной причине, инженеры фирмы Sharp подали напряжение на схему управления ЛПМ через лампочку подсветки кассеты.

Получается, лампочка выполняла две функции: освещение окошка кассеты и стабилизация силы тока в цепи управления ЛПМ, своеобразный бареттер.

Стоило заменить это лампочку накаливания на исправную- тут же магнитофон заработал как часы.

Я даже не допускаю мысли, что инженеры хотели сэкономить на электронном стабилизаторе тока –аппарат совсем не того класса, когда экономят на спичках на нескольких радиодеталях. Какие причины побудили потомков самураев на такое схемное решение, теперь даже не узнаем- спросить уже не у кого.

Зато этот случай лишний раз подтверждает истину: в ремонте мелочей не бывает.

Источник.

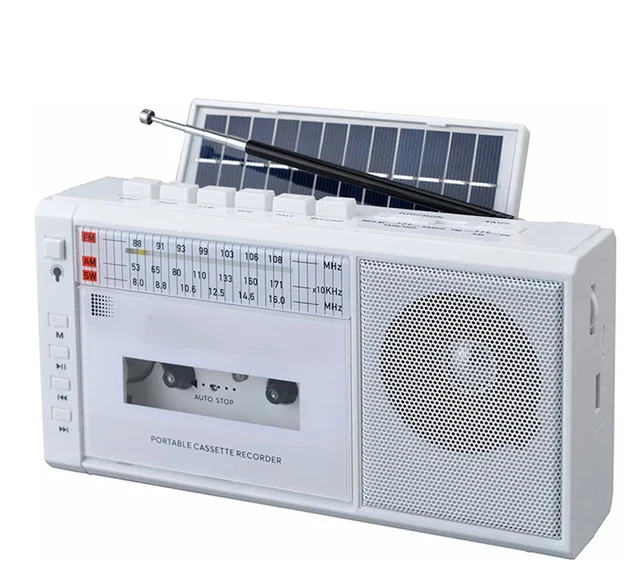

Казалось бы, уж давно отгремела слава кассетных магнитол. Самые жирные сливки, с этого сегмента рынка, сняли японские производители. Впрочем они и порадовали мир культовыми моделями. Уже на стадии падения спроса, на рынок ворвались корейские производители, насытившие рынок «батонами». Совсем уже на закате, подключились китайские производители.

Все люди, те что в здравом уме, уже прогнозировали завершение производства кассетных магнитофонов, а китайцы, как ни в чём не бывало, продолжали продавать очередные модели магнитол. Вот уже минуло четверть века, а даже на сегодня ассортимент выпускаемых кассетников насчитывает несколько десятков моделей.

Понять скромность китайских производителей можно- они делают аппараты с самой низкой себестоимостью.

Поэтому искать тут модели с Hi-Fi звучанием нет смысла.

На днях вижу рекламу: на али начали продавать магнитолы SHARP, разработанные в начале 80х! Причем не пародию, как это часто бывает, а натуральную копию легендарной модели!

Напомню чуток предысторию:

В 1978 году фирма SHARP разработала очень интересную переносную магнитолу для внутреннего рынка Японии- модель GF- 808.

Магнитола была практически напичкана новинками: тут было два лентопротяжных механизма с возможностью перезаписи или последовательного воспроизведения. Система поиска песни по паузам APLD (Auto Program Locate Device). Микширование между двумя кассетами и микрофоном.

Такой отличный аппарат и стоил подобающе-95000 йен (340$). Высокая цена нисколько не пугала покупателей и магнитолы продавались как горячие пирожки. Такой неожиданно высокий спрос подхлестнул срочно начать выпуск этой магнитолы на экспорт: GF-555 H для Европы, GF-555 Е для Англии, GF-555 Х для стран Юго-Восточной Азии. Даже для Советского Союза была разработана отдельная модель: GF-555 XR.

Первая реакция всех, кто брал в руки эту магнитолу: «Ой, какой тяжеленный!!!». Тут действительно очень массивный лентопротяжный механизм.

Мощное шасси и увесистые маховики-всё для снижения коэффициента детонации. А какие жесткие и звонкие клавиши! После них клавиши «Электроники-302» кажутся пушинкой.

Магнитола получилась очень удачной и еще претерпела несколько модернизаций: 515, 525, а для внутреннего рынка выпускали модель GF-888. Вы только посмотрите на характеристики этой магнитолы:

Диапазон частот: FM 76-108 МГц; AM 530-1605 кГц;

Коэффициент детонации: 0,06% (WRMS).

Частотная характеристика:

Обычная 30-14000 Гц;

Хромированная 30-15000 Гц.

Металлическая 30-17000 Гц.

Соотношение сигнал/шум:55 дБ (SNR: ВКЛЮЧЕНО), 50 дБ (SNR: выключено).

Выходная мощность: 12 Вт (6 Вт +6 Вт) EIAJ.

Динамики: 2 НЧ-динамика по 16 см; 2 твитера по 5 см.

Источник питания: 100 В переменного тока, 50/60 Гц 15В постоянного тока (UM/SUM-1, R20, HP-2 или батарея "D" или внешний источник постоянного тока).

Размеры:530x320x154 мм.

Вес (без батареек): 10,0 кг.

Ну и второстепенная информация:

Полупроводники: 10 микросхем, 48 транзисторов, 1 полевой транзистор, 1 SCR, 46 диодов, 14 светодиодов.

Как Вам такая двухъярусная «рояль» из клавиш ЛПМ?

Вот органы управления. По надписям все понятно.

Кстати, поделюсь хитростью, как SHARP из пяти светодиодов, запросто, мог сделать десять:

И вот представьте, что эта прелесть продается сейчас на алиэкспрессе.

Можно было подумать, что это продает частник свою магнитолу, однако уже 8 штук продано и торговля в самом разгаре. Может где в Японии раскопали старый склад этих магнитол?

Источник.
