Amiga, Deluxe Paint и мышь. С конца 80-х до начала 90-х эти три инструмента были основой рабочих станций множества графических дизайнеров на Западе. Японской индустрии потребовались годы, чтобы начать использовать коммерческие движки вроде Unity и Unreal Engine — до этого большинство компаний разрабатывали собственные движки. Такой "кустарный" подход не ограничивался игровыми движками: в то время как западные компании часто использовали один и тот же звуковой движок на Mega Drive (GEMS), японские разработчики нередко создавали свои собственные. С графическим дизайном ситуация была схожей: в Японии у каждой компании был свой уникальный подход.
Создание графики с помощью компьютера
Эпоха шестнадцатеричных кодов
Когда персональные компьютеры появились на рынке в конце 70-х, подавляющее большинство разработчиков были программистами, что означало, что они также часто отвечали за визуальную и звуковую составляющие своих игр. Однако к концу 70-х некоторые компании начали нанимать дизайнеров и аниматоров для создания игровой графики — задачу, которую часто совмещали с разработкой логотипов и иллюстраций. Так было с Хироси Оно, который создавал графику и логотипы для многих игр Namco, начиная с 1979 года: Galaxian, Mappy, Xevious, Pac-Man, Dig Dug и многих других.
[Некоторые игры, над которыми работал Хироси Оно]
Компьютеры тех лет были устроены так, что фактически предназначались для людей, разбирающихся в программировании и математике. Можно было рисовать на компьютере, но сохранение того, что отображалось на экране, было проблематичным, поэтому японская индустрия начала использовать графические редакторы лишь годы спустя.
Люди, отвечавшие за графику в те дни, нуждались в трёх вещах: миллиметровой бумаге, компьютере с клавиатурой и базовых знаниях шестнадцатеричной системы. Мититака Цурута, изучавший анимацию в школе и позже работавший над Solomon’s Key, присоединился к Tehkan в 1982 году и использовал эту систему в первые годы своей карьеры:
"Вы закрашивали клетки на миллиметровке. Затем, после того как все клетки были закрашены, вы переводили их в числа и вводили эти числа в шестнадцатеричном формате с помощью ROM-писателя".
Только после прохождения этих шагов дизайнер мог увидеть свою работу на экране — и иногда приходилось повторять весь процесс, если результат был неудовлетворительным.
[Персонажи из аркадной игры Namco Pac-Man (1980), нарисованные на миллиметровке, и фрагмент кода игры в шестнадцатеричном формате]
Использование шестнадцатеричной системы помогало экономить место в ROM, минимизируя размер графических данных в то время, когда память была очень дорогой. Хотя многие графические дизайнеры с теплотой вспоминают эпоху 2D, немногие сожалеют о переходе к более прямому подходу:
"Я был главным дизайнером фонов для T.A.N.K (SNK, 1985), — вспоминает Тосиюки Накаи. — В то время мы также начали использовать специализированные графические инструменты: больше никакого рисования на миллиметровке! Теперь мы сидели за монитором и использовали клавиатуру для изменения цветов и так далее. Это уже было очень похоже на то, как мы работаем сегодня. Я до сих пор помню, каким облегчением был переход к этим новым системам… это было намного проще, чем раньше!"
Прямое взаимодействие между графическим дизайнером и компьютером
Когда Famicom появился на прилавках в июле 1983 года, концепция стороннего издателя была известна лишь немногим в Японии (Atari 2600 вышел примерно в то же время, что и консоль Nintendo, но не произвёл там большого впечатления). В то время как любой разработчик мог выпускать игры для компьютеров, Nintendo изначально планировала быть единственным издателем на своей консоли. Президент компании Хироси Ямаути пересмотрел свои планы, поняв, что Nintendo не сможет выпускать достаточно игр, чтобы удовлетворить спрос, и что всё больше издателей уже проявляли интерес к разработке для Famicom.
Hudson Soft была одной из первых компаний, проявивших такой интерес и обратившихся к Nintendo, которая взяла на себя издание Family Basic — первой игры Hudson, выпущенной на Famicom. Однако сделка между двумя компаниями не ограничивалась красно-белой консолью: основанная братьями Кудо компания получила права на использование лицензий Nintendo на компьютерах (Mario Bros., Super Mario Bros., Donkey Kong 3, Golf и др.). Тем не менее, Hudson Soft не стала ждать подписания этого соглашения, чтобы познакомить своих сотрудников с машиной и создать собственный комплект для разработки.
Инструменты, которые использовала компания, создала команда из двух человек: Сэцуо Окада отвечал за аппаратную часть осенью 1983 года, а программную часть разработал Синъити Накамото (позже программировавший версии Bomberman и Lode Runner для Famicom). Комплект стал работоспособным зимой 1983 года, примерно через 6 месяцев после запуска консоли. Он включал графический редактор, работавший на X1 (компьютере от Sharp, для которого Hudson Soft разработала BIOS), симулятор ROM (позволявший разработчику предварительно просматривать графику на CRT, среди прочего) и жёсткий диск. Хотя NEC выпустила первый PC-9801 в 1982 году, эта модель не была совместима с программой Assembler, которую Hudson Soft использовала в то время, поэтому компания ждала выхода PC-9801VM в 1985 году, чтобы заменить свои рабочие станции.
Примечательно, что, поскольку Hudson разработала PC Engine и его официальный комплект для разработки — Hu7, — компании, желавшие использовать этот комплект, должны были оснащаться теми же компьютерами, что и разработчики Hudson, а именно машинами из серии PC-98.
[Сотрудники Hudson Soft в 1989 году во время разработки игры для PC Engine Seiryū Densetsu Monbit (1991). Обратите внимание на дополнительный CRT для каждой рабочей станции]
Функция предпросмотра
После перехода от шестнадцатеричных кодов к графическим редакторам у дизайнеров нередко было не один, а два экрана на столе: монитор компьютера и CRT, причём второй использовался для отображения результата работы, проделанной на первом. Трудно сказать, была ли это стандартная практика, но известно, что многие разработчики — как графические дизайнеры, так и программисты — использовали этот метод, от Кадзуко Сибуи (Square) и Акиры Ясуды (Capcom) до создателей Thunder Force IV (1992), которые использовали несколько CRT, чтобы учитывать особенности каждого типа экрана. Масато Нисимура, дизайнер фонов Sonic CD, упомянул, что ему рассказывали о первой части Sonic the Hedgehog (1991): разработчики использовали до трёх CRT для предпросмотра игры, чтобы видеть, как выглядят эффекты скроллинга и размытия.
Эту практику можно объяснить как минимум тремя причинами. Первая связана с различиями в отображении пикселей на мониторе компьютера и CRT — на мониторе пиксели обычно выглядят чётче. Вторая причина кроется в особенностях каждой машины: разрешение экрана, форма пикселей (редко такая же квадратная, как можно было бы ожидать), отображение цветов (на Mega Drive красный цвет "растекался" по другим, поэтому рекомендовалось добавлять нейтральные цвета вокруг, чтобы компенсировать это). Третья причина связана со второй, но также касается программистов: рабочая станция не обязательно имитирует все аспекты машины, для которой разрабатывается игра. Например, эффект параллакс-скроллинга в Thunder Force IV для Mega Drive нельзя было протестировать на X68000.
Некоторые графические дизайнеры играли с этими особенностями и освоили технику "0.5 пикселя". Слово "пиксель" переводится на японский как "ドット" ("дот"). Кажется, Хироси Оно (он же Mr. Dotman) первым использовал это слово для описания своей работы, упомянув "dot-e" (ドット絵, где "e" — то же, что и в "Ukiyo-e", означает "картина") и "dot character" (ドットキャラクター или ドットキャラ) в выпуске Namco NG за февраль 1983 года.
"Это техника, при которой, слегка изменяя цвет окружающих пикселей, человеческому глазу кажется, что пиксели смещаются примерно на 0.5 пикселя", — объясняет Кадзухиро Танака, графический дизайнер Metal Slug (1996). Его коллега Ясуки Ода добавляет: "Раньше мы говорили [нашим художникам] 'добавь 0.5 пикселя' и заставляли их рисовать пиксели с учётом строк развёртки. Но на современных Full HD-мониторах пиксели отображаются слишком чётко и идеально, и тот же эффект уже не воспроизвести".
Аяно Косиро (Streets of Rage 2), Эйдзи Кояма (Galaxy Fight), Ёсинори Ямамото (Marvel Vs Capcom), а также некоторые люди, работавшие с Нобуюки Куроки в SNK, говорили, что использовали эту технику полпикселя в своё время. Тацуро Ивамото, графический дизайнер первых эпизодов серии Phoenix Wright / Gyakuten Saiban для Game Boy Advance, объяснил, что учитывал этот (иногда нежелательный) эффект на портативной консоли Nintendo.
[Версия Wizardry для Famicom (1987) — известный пример, иллюстрирующий различия в отображении между старым CRT (строчная развёртка, размытие, цвета) и современным HD-монитором. Эти спрайты создавались с учётом определённого типа экрана]
Дополнительный экран на столе был очень полезен при разработке аркадных или консольных игр, но он также был удобен и для компьютерных игр, поскольку размер экранов по современным меркам был довольно маленьким (около 14 дюймов), и экран быстро заполнялся окнами. Как и в случае с другими типами машин, второй экран давал дизайнеру общее представление о графическом элементе, над которым он работал.
Сканер
В 80-х сканер был скорее опциональным устройством. Жёсткие диски продавались по заоблачным ценам, а их ограниченная ёмкость означала, что нельзя было хранить всё на них; качество отсканированного изображения было низким из-за малого разрешения и ограниченного количества цветов, которые могла обработать машина. Некоторые компании всё же обзавелись сканерами, но оцифрованное изображение нельзя было использовать как есть — его приходилось дорабатывать и даже раскрашивать с помощью графического инструмента.
Ёсимиру использовал это устройство, когда работал над игрой для Famicom Metal Slader Glory (1991):
"Прежде чем рисовать графику, даже до наброска контура (на компьютере), я всегда сначала рисовал на бумаге вот так (см. ниже). Затем я брал этот рисунок и, хотя сканеры тогда не были такими высококачественными, как сейчас, у нас было устройство под названием Digitiser, в которое его можно было загрузить. Получалось довольно ужасное воспроизведение, но оно отображалось в инструменте для рисования, так что я мог использовать его как основу для пиксель-арта".
[Фон и персонаж из Metal Slader Glory (1991), нарисованные на бумаге, и их внутриигровое отображение]
Ёсинори Ямамото, графический дизайнер, анимировавший многих персонажей файтингов в Capcom в конце 90-х, применял похожий процесс для создания спрайтов:
"Рисовать кадр на миллиметровке, сканировать рисунок, рисовать пиксели поверх контурного рисунка, затем раскрашивать спрайт".
Рисование каждого кадра на бумаге давало дизайнеру возможность проверить, что цикл анимации работает правильно, прежде чем приступать к пиксель-арту.
[Цикл анимации ходьбы Ингрид из Capcom Fighting Jam (2004). Каждый кадр рисуется на миллиметровке, а затем переносится на компьютер]
О разработке графики в SNK и Nintendo
Ёсихиро Наканиси из SNK поясняет, что этап рисования на бумаге в компании был необязательным. Хотя он сам прорисовывал каждый кадр на бумаге при работе над такими играми, как Super Tag Battle и The Last Blade, некоторые его коллеги предпочитали рисовать сразу на компьютере.
Сканеры обычно использовались для сложных изображений:
Логотипы (например, для Ys, 1987), нарисованные на бумаге и доработанные на компьютере Томо Ямане.
Чёрно-белые иллюстрации (Gandhara, 1987).
Цветные работы (Tengai Makyō: Ziria, 1989).
Даже фотографии.
[Фон из Tengai Makyō: Ziria (1989): бумажная версия и оцифрованный вариант]
Необычные инструменты Nintendo
Удивительно, но в 1980-х графические дизайнеры Nintendo использовали странное устройство для оцифровки даже простых спрайтов — включая персонажей Super Mario Bros. (1985). Такой же процесс применялся годом ранее при создании аркадного Punch-Out!! (1984), где аниматор Toei Такао Кодзай рисовал персонажей на целлулоиде. Эти изображения были гораздо крупнее итоговых спрайтов, поэтому дизайнеры Nintendo перерисовывали их на миллиметровке вручную.
Сигэру Миямото вспоминает:
"Инструмент для импорта рисунков аниматоров был совершенно непригоден. […] Поэтому мы печатали огромные листы миллиметровки и рисовали всё вручную. […] Оцифровка упрощала работу программисту, но не дизайнеру. […] Мы создавали огромные пиксельные изображения вручную, а сканер лишь автоматизировал их ввод. […] Я не мог делать всё сам, поэтому рисовал контуры, а моя ассистентка их раскрашивала".
[Листы со спрайтами из Super Mario Bros. (1985) и их отображение в игре (цвета могли меняться)]
Ёсио Сакамото, директор Metroid (1986), описывает процесс оцифровки:
"С программной частью мы не особо разбирались, но для создания графики на Famicom Disk System требовалось много рисовать. Раньше всё делалось вручную: мы использовали устройство с сеткой 16×16 из светодиодов, зажигая их в соответствии с бумажной миллиметровкой, и закрашивали клетки, думая: "это зелёный", "это коричневый"".
Тору Осава (Kid Icarus) добавляет:
"Устройство работало с контроллером Famicom — но это был особый контроллер только для рисования. Второй "контроллер" вообще был микрофоном! (Смеётся) Курсор совпадал с клетками на бумаге, и мы просто закрашивали их по одной".
[Устройство Nintendo для оцифровки спрайтов. В ранние годы Famicom спрайты редко превышали 16 пикселей. Например, маленький Марио в Super Mario Bros. — 16 пикселей в высоту, но после гриба он удваивается.]
Миллиметровка после эпохи шестнадцатеричных кодов
Даже с появлением компьютеров разработчики не отказались от миллиметровки. Чтобы избежать искажений, некоторые дизайнеры использовали специальную бумагу с соотношением пикселей целевой платформы. Этим методом пользовались:
Tose (разработчик игр для Famicom),
Capcom (для аркадных автоматов),
Хироси Макабэ (Seiken Densetsu 1 и 2) при работе с MSX.
[Кастомная миллиметровка, использовавшаяся при создании Street Fighter III: Third Strike (1999)]
Создание спрайтов из 3D-моделей
В середине 90-х многие разработчики оказались не готовы к успеху Virtua Fighter и наступлению эры 3D. Некоторые опоздали на этот поезд, а другие выбрали необычные пути. SNK пошла по пути "многозадачности", используя 3D как в традиционном ключе (игры для Hyper Neo-Geo 64), так и в нестандартном — например, в Art of Fighting 3, 2D-файтинге с непростым процессом разработки. Как недавно рассказал Нобуюки Куроки:
"Для Art of Fighting 3 планировалось использовать технологии захвата движения (motion capture) и графику в стиле 2D-анимации. Часть команды отправилась в США и около месяца работала над захватом движения. Очевидно, нам пришлось приостановить другие этапы разработки, пока мы не получили данные анимации. Большинство из них нельзя было использовать напрямую, и дизайнерам пришлось проделать гораздо больше работы, чем они ожидали".
Наото Абэ добавил, что у SNK в Осаке не было необходимого оборудования для захвата движения, поэтому команде пришлось ехать в США на один-два месяца.
[3D-модель, созданная в 1995 году. Несмотря на некоторое сходство, этот удар в прыжке отличается от того, что делает Рё в Art of Fighting 3]
Этот опыт не остановил SNK от использования 3D-моделей для другого 2D-файтинга — The King of Fighters XII — более чем десятилетие спустя (2009), хотя процесс создания отличался. Как подробно описано на официальном сайте игры, графические дизайнеры сначала создавали спрайты, затем на их основе моделировали 3D-персонажей. После анимации моделей они вручную прорисовывали ключевые кадры в пиксельном стиле, получая в итоге 400–600 2D-кадров на персонажа.
[Пошаговый процесс создания спрайтов с сайта The King of Fighters XII. После пикселизации 3D-модели финальная обработка практически не отличалась от традиционного 2D-файтинга: постепенное добавление деталей (свет, объём и т. д.)]
Особый случай игр на LCD
[Подготовительный рисунок для игры «Осьминог» от Game & Watch (1981)]
Хотя Game & Watch и их менее известные аналоги можно считать видеоиграми из-за их механик и управления, они отображают не пиксели, а жидкие кристаллы, меняющие прозрачность под воздействием электрического поля. Процесс разработки Game & Watch имеет сходство с традиционными видеоиграми, но использование компьютеров было полностью опциональным — как для создания графики, так и для тестирования.
Если вы хотите узнать больше о Game & Watch, вот несколько источников:
Iwata Asks — Game & Watch
The History of Nintendo, Volume 2 (Florent Gorges, Omake Books)
Документальный фильм 未来が生まれたとき～世界に誇る大衆文化の仕掛け人～ ゲーム編, вышедший на History Channel Japan 20 февраля 2016 года.
Аппаратные интерфейсы
Клавиатура
Мышь быстро стала стандартом на Западе с появлением компьютеров вроде Macintosh (1984), Amiga и Atari ST (1985), но в Японии она прижилась не сразу. Хотя X68000 поставлялся с мышью с момента выхода в 1987 году, NEC, доминировавшая на местном рынке, сделала то же самое с сериями PC-88 и PC-98 лишь годы спустя. В результате в 80-х клавиатура оставалась основным инструментом графических дизайнеров, а некоторые использовали её даже в конце 90-х.
Эта "долговечность" объяснялась не только доступностью: привычки разработчиков, скорость работы и удобство (по сравнению с другими устройствами) также сыграли свою роль. Проводя аналогию с видеоиграми, можно вспомить экраны выбора персонажей в файтингах: в одних (Capcom vs SNK 2, Guilty Gear XX) курсор двигается свободно, в других — только по фиксированным позициям. В пиксель-арте дизайнеры работают на сетке, и им достаточно четырёх направлений. Бесконечная вариативность аналоговых устройств (мышь, графический планшет) может казаться им избыточной или даже мешающей.
В SNK и Capcom у клавиатуры были свои преданные поклонники. Коити Ёцуи создал главного героя Strider с её помощью, Акира Ясуда использовал её для анимации заставок Street Fighter II и Vampire / Darkstalkers. В SNK мыши начали появляться лишь около 1993 года, во время разработки Art of Fighting 2 и The King of Fighters '94.
[Сотрудник SNK за рабочей станцией в 1992 году]

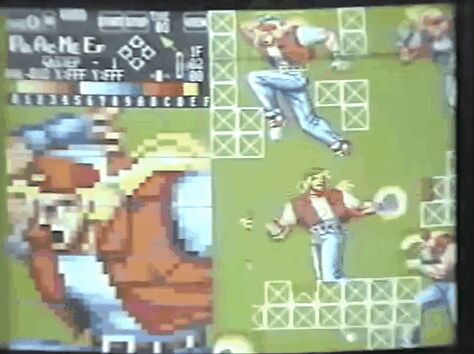

[Нобуюки Куроки во время работы над Fatal Fury 3 (1995). Рабочая станция та же, но добавлена мышь]
Среди гибридных устройств ввода стоит отметить панель управления, сфотографированную в 1992 году Nekosenpai / Tonya_Plan, работавшим над Viewpoint:
[Любопытный факт: IKEA покинула японский рынок в 1986 году и вернулась только в 2006-м]
Джойстик
Хотя неизвестно, кто первым догадался использовать джойстик для рисования спрайтов и фонов, известно, что эта практика не ограничивалась одной-двумя компаниями и, как в случае с клавиатурой, иногда применялась вплоть до конца 90-х. Одной из первых компаний, создавших рабочие станции с джойстиками, стала Taito.
"К моменту выхода Metal Soldier Isaac II (1985) у нас было устройство для сохранения данных, — рассказывает Масаюки Судзуки. — Мы использовали большие 8-дюймовые дискеты. Это был не обычный ПК, а собственная система Taito. Они создали графические станции, модифицируя платы от непроданных аркадных автоматов Qix (1981). Мониторы брали от старых cocktail-автоматов. Компьютерных мышей тогда не было, поэтому мы управляли этими станциями с помощью кастомного блока с джойстиком и примерно 20 кнопками — почти как клавиатура. […] На каждые четыре машины приходилось одно устройство для сохранения данных".
[Реклама TAECOM-11 — кастомной рабочей станции Taito для создания графики и сохранения данных]
