"Шилка"

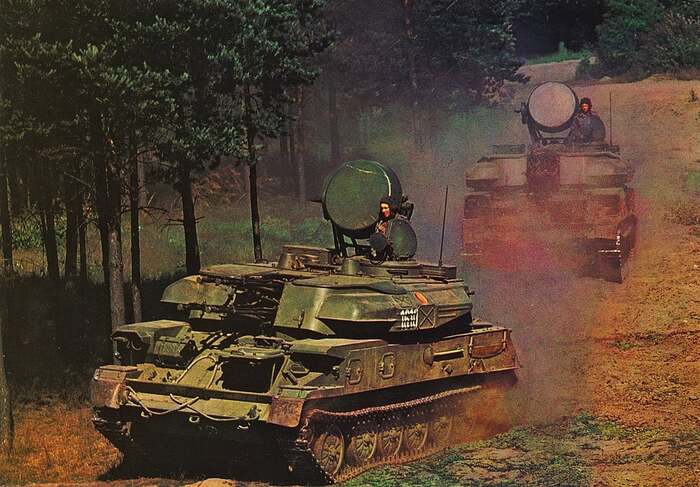

"Шилка" Зенитка, Шилка, Военная история, Военная техника, ПВО, Длиннопост

Советской зенитной самоходной установкой ЗСУ-23-4 «Шилка» специалисты НАТО начали интересоваться с момента, когда на Западе появились первые данные о ее возможностях. А в 1973 году натовцы уже «ощупывали» образец «Шилки». Добыли его израильтяне — в ходе войны на Ближнем Востоке. В начале восьмидесятых американцы начали разведывательную операцию с целью приобретения еще одного образца «Шилки», выйдя на братьев румынского президента Николае Чаушеску. Чем же так заинтересовала натовцев советская самоходная установка?

"Шилка" Зенитка, Шилка, Военная история, Военная техника, ПВО, Длиннопост

Сильно хотелось узнать: нет ли крупных изменений в модернизированной советской ЗСУ? Понять интерес было можно. «Шилка» являлась уникальнейшим оружием, не уступала первенства в своем классе два десятка лет. Ее контуры отчетливо обозначились в 1961 году, когда советская наука праздновала победу гагаринского полета.

Итак, в чем же уникальность ЗСУ-23-4? Рассказывает полковник в отставке Анатолий Дьяков, чья судьба тесно связана с этим оружием — он десятки лет прослужил в войсках ПВО Сухопутных войск:

«Если говорить о главном, то «Шилкой» мы впервые стали систематически поражать воздушные мишени. До этого зенитные комплексы 23- и 37-мм орудий ЗУ-23 и ЗП-37, 57-мм орудия С-60 попадали в скоростные цели лишь случайно. Снаряды к ним — ударного действия, без взрывателя. Для поражения цели в нее нужно было попасть непосредственно снарядом. Вероятность этого — мизерная. Словом, ранее созданное зенитное вооружение могло лишь поставить заслон перед самолетом, вынудить летчика сбросить бомбы подальше от запланированного места.

"Шилка" Зенитка, Шилка, Военная история, Военная техника, ПВО, Длиннопост

Командиры частей выражали восторг, когда видели, как «Шилка» не только прямо на глазах поражает цели, но и двигается вслед за подразделениями, в боевых порядках прикрываемых войск. Настоящая революция. Представляете, не надо перекатывать орудия... Устраивая засаду батарей зенитных орудий С-60, намучаешься — трудно прятать пушки на местности. А чего стоит построить боевой порядок, «привязаться» к местности, соединить все точки (агрегаты питания, пушки, станцию орудийной наводки, приборы управления огнем) большим кабельным хозяйством. Какие многолюдные расчеты были!.. А тут компактная мобильная установка. Пришла, отстрелялась из засады и ушла, ищи потом ветра в поле... Офицерами нынешнего дня, теми, кто мыслит категориями девяностых годов, иначе воспринимаются словосочетания «автономный комплекс»: мол, что же тут необычного? А в шестидесятых это был подвиг конструкторской мысли, вершина инженерных решений».

"Шилка" Зенитка, Шилка, Военная история, Военная техника, ПВО, Длиннопост

Достоинств у самоходной «Шилки» действительно много. Генеральному конструктору, доктору технических наук Николаю Астрову, как говорится, не круглому зенитчику, удалось создать машину, которая показала себя во многих локальных войнах и военных конфликтах.
Чтобы прояснить, о чем идет речь, скажем о назначении и составе 23-мм счетверенной зенитной самоходной установки ЗСУ-23-4 «Шилка». Предназначена она для защиты боевых порядков войск, колонн на марше, стационарных объектов и железнодорожных эшелонов от нападения воздушного противника на высотах от 100 до 1500 метров, на дальностях от 200 до 2500 метров при скорости цели до 450 м/с. «Шилка» может использоваться и для поражения подвижных наземных целей на дальности до 2000 метров. Она ведет огонь с места и в движении, снабжена аппаратурой, обеспечивающей автономный круговой и секторный поиск целей, их сопровождения, выработку углов наведения пушки и управления ею.

"Шилка" Зенитка, Шилка, Военная история, Военная техника, ПВО, Длиннопост
"Шилка" Зенитка, Шилка, Военная история, Военная техника, ПВО, Длиннопост
"Шилка" Зенитка, Шилка, Военная история, Военная техника, ПВО, Длиннопост
"Шилка" Зенитка, Шилка, Военная история, Военная техника, ПВО, Длиннопост
"Шилка" Зенитка, Шилка, Военная история, Военная техника, ПВО, Длиннопост

Состоит ЗСУ-23-4 из 23-мм счетверенной автоматической зенитной пушки АЗП-23, силовых приводов, предназначенных для наведения. Следующий важнейший элемент — радиолокационно-приборный комплекс РПУ-2. Он служит, понятно, для управления огнем. Причем «Шилка» могла работать как с РЛС, так и с обычным визирным оптическим устройством. Локатор — это, конечно, хорошо, он обеспечивает поиск, обнаружение, автоматическое сопровождение цели, определяет ее координаты. Но в то время американцы начали устанавливать на самолеты ракеты, которые могли по радиолокационному лучу найти локатор и поразить его. А визир есть визир. Замаскировался, увидел самолет — тут же мгновенно открыл огонь. И без проблем. Гусеничная машина ГМ-575 обеспечивает ЗСУ высокую скорость передвижения, маневренность и повышенную проходимость. Дневные и ночные приборы наблюдения позволяют механику-водителю и командиру ЗСУ вести наблюдение за дорогой и окружающей обстановкой в любое время суток, а аппаратура связи обеспечивает внешнюю связь и связь между номерами экипажа. Экипаж самоходной установки состоит из четырех человек: командира ЗСУ, оператора поиска — наводчика, оператора дальности и механика-водителя.

"Шилка" Зенитка, Шилка, Военная история, Военная техника, ПВО, Длиннопост

«Шилка» родилась, что называется, в рубашке. Разработка ее началась в 1957 году. В 1960-м был готов первый опытный образец, в 1961-м прошли государственные испытания, в 1962-м шестнадцатого октября состоялся приказ министра обороны СССР о принятии на вооружение, а через три года начался ее массовый выпуск. Еще чуть позже — испытание боем.

"Шилка" Зенитка, Шилка, Военная история, Военная техника, ПВО, Длиннопост

Анатолию Дьякову:
«В 1982 году, когда шла ливанская война, я находился в командировке в Сирии. В то время Израиль предпринимал серьезные попытки нанести удары по войскам, находившимся в долине Бекаа. Помню, сразу же после налета советским специалистам привезли обломки самолета F-16, самых современных на то время, сбитых «Шилкой».
Еще, можно сказать, теплые обломки меня порадовали, но самому факту я не удивился. Знал, что «Шилка» могла открыть внезапно огонь в любой местности и дать прекрасный результат. Ибо мне пришлось вести электронные дуэли с советскими самолетами в учебном центре, под Ашхабадом, где мы готовили специалистов для одной из арабских стран. И ни разу летчики в пустынной местности не могли обнаружить нас. Сами же являлись мишенями, да и только, бери и открывай огонь по ним...»

"Шилка" Зенитка, Шилка, Военная история, Военная техника, ПВО, Длиннопост

А вот воспоминания полковника Валентина Нестеренко, бывшего в восьмидесятых годах советником начальника колледжа ВВС и ПВО в Северном Йемене. «В создаваемом колледже, — рассказывал он, — преподавали американские и советские специалисты. Материальную часть представляли американские зенитные установки «Тайфун» и «Вулкан», а также наши «Шилки». Вначале йеменские офицеры и кадеты были настроены проамерикански, считая, что все американское — самое лучшее. Но их уверенность была основательно поколеблена в ходе первых боевых стрельб, которые выполняли кадеты. На полигоне установили американские «Вулканы» и наши «Шилки». Причем американские установки обслуживали и готовили к стрельбе только американские специалисты. На «Шилках» все операции выполняли арабы.

"Шилка" Зенитка, Шилка, Военная история, Военная техника, ПВО, Длиннопост

И предупреждение о мерах безопасности, и просьбы поставить для «Шилок» мишени значительно дальше, чем для «Вулканов», многими воспринимались как пропагандистские выпады русских. Но когда первая наша установка дала залп, изрыгнув море огня и град стреляных гильз, американские специалисты с завидной поспешностью юркнули в люки и отвели свою установку подальше.
А на горе ярко горели разнесенные в щепки мишени. За все время стрельб «Шилки» работали безотказно. «Вулканы» имели ряд серьезных поломок. С одной из них удалось справиться только с помощью советских специалистов...»

"Шилка" Зенитка, Шилка, Военная история, Военная техника, ПВО, Длиннопост

Здесь уместно сказать: разведка Израиля разнюхала, что арабы задействовали впервые «Шилку» еще в 1973 году. Тогда же израильтяне оперативно спланировали операцию по захвату ЗСУ советского производства и успешно провели ее. Но исследовали «Шилку» прежде всего специалисты НАТО. Их интересовало, чем она эффективнее американской 20-мм ЗСУ «Вулкан» ХМ-163, нельзя ли учесть ее лучшие конструктивные особенности при доводке западногерманской 35-мм спаренной самоходной установки «Гепард», которая только начала поступать в войска.
Читатель наверняка спросит: зачем же позднее, уже в начале восьмидесятых, американцам понадобился еще один образец? «Шилка» была оценена специалистами очень высоко, а поэтому, когда стало известно, что начали выпускаться модернизированные варианты, за океаном решили добыть еще одну машину.

"Шилка" Зенитка, Шилка, Военная история, Военная техника, ПВО, Длиннопост

Наша самоходная установка действительно постоянно модернизировалась, в частности, один из вариантов даже приобрел новое название — ЗСУ-23-4М «Бирюса». Но элементно она не менялась. Разве что со временем появился прибор командирский — для удобства наведения, переброски башни на цель. Блоки же с каждым годом становились совершеннее, надежнее. Локатор, например.

"Шилка" Зенитка, Шилка, Военная история, Военная техника, ПВО, Длиннопост

И, конечно же, авторитет «Шилки» вырос в Афганистане. Не было там командиров, которые безучастно бы относились к ней. Идет колонна по дорогам, и вдруг из засады огонь, попробуй организуй оборону, все машины уже пристреляны. Спасение одно — «Шилка». Длиннющая очередь в стан противника, и море огня на позиции. Там называли самоходную установку «шайтан-арба». Начало ее работы определяли сразу и тут же начинали отход. Тысячам советских бойцов спасла жизнь «Шилка».

В Афганистане «Шилка» полностью реализовала и возможность вести огонь по наземным целям в горах. Более того, был создан специальный «афганский вариант». В ЗСУ был изъят радиоприборный комплекс. За счет него боекомплект удалось увеличить с 2000 до 4000 выстрелов. Был также установлен ночной прицел.

"Шилка" Зенитка, Шилка, Военная история, Военная техника, ПВО, Длиннопост

Интересный штрих. Колонны, сопровождаемые «Шилкой», редко атаковывались не только в горах, но и вблизи населенных пунктов. ЗСУ была опасна для живой силы, скрытой за глинобитными дувалами — взрыватель снаряда «Ш» срабатывал при попадании в стену. Эффективно «Шилка» била и по легко бронированным целям — бронетранспортерам, машинам.

"Шилка" Зенитка, Шилка, Военная история, Военная техника, ПВО, Длиннопост

У каждого оружия своя судьба, своя жизнь. В послевоенное время многие типы вооружений быстро морально устаревали. 5-7 лет — и появлялось более современное поколение. И только «Шилка» вот уже более тридцати лет в боевом строю. Оправдала она себя и в ходе войны в Персидском заливе в 1991 году, где американцы применили различные средства воздушного нападения, в том числе известные по Вьетнаму бомбардировщики В-52. Были весьма уверенные заявления: они, дескать, разнесут цели в пух и прах.

"Шилка" Зенитка, Шилка, Военная история, Военная техника, ПВО, Длиннопост

И вот очередной заход на малых высотах ЗСУ «Шилка» совместно с комплексом «Стрела-3» открывают огонь. У одного самолета тут же загорелся двигатель. Как ни старался В-52 дотянуть до базы, не удалось.
И еще один показатель. «Шилка» стоит на вооружении в 39-и странах. Причем ее покупали не только союзники СССР по Варшавскому Договору, но и Индия, Перу, Сирия, Югославия... А причины следующие. Высокая огневая эффективность, маневренность. «Шилка» не уступает зарубежным аналогам. В том числе и известной американской установке «Вулкан».

"Шилка" Зенитка, Шилка, Военная история, Военная техника, ПВО, Длиннопост

У «Вулкана», принятого на вооружение в 1966 году, есть ряд преимуществ, но по многим характеристикам он уступает советской «Шилке». Американская ЗСУ может стрелять по целям, которые идут со скоростью не более 310 м/сек, в то время как «Шилка» работает по более скоростным — до 450 м/с. Анатолий Дьяков говорил, что он действовал в учебном бою на «Вулкане» в Иордании и не может сказать, что американская машина лучше, хотя на вооружение она принята позже. Примерно такого же мнения и иорданские специалисты.

"Шилка" Зенитка, Шилка, Военная история, Военная техника, ПВО, Длиннопост

Принципиальное отличие от «Шилки» имеет ЗСУ «Гепард» (ФРГ). Большой калибр пушки (35-мм) позволяет иметь снаряды со взрывателем и соответственно большую эффективность поражения — цель поражается осколками. Западногерманская ЗСУ может поражать цели на высотах до 3 километров, летящие со скоростью до 350—400 м/с; дальность ее стрельбы — до 4 километров. Однако, «Гепард» имеет меньшую по сравнению с «Шилкой» скорострельность— 1100 выстрелов в минуту против — 3400 («Вулкан» — до 3000), он более чем вдвое тяжелее — 45,6 тонны. И отметим, что «Гепард» был принят на вооружение на 11 лет позже «Шилки», в 1973 году, это машина более позднего поколения.

"Шилка" Зенитка, Шилка, Военная история, Военная техника, ПВО, Длиннопост

Во многих странах известны французский зенитный артиллерийский комплекс «Тюррен» АМХ-13 и шведский «Бофорс» ЕААК-40. Но и они не превосходят ЗСУ, созданную советскими учеными и рабочими. «Шилка» и сегодня стоит на вооружении частей сухопутных войск многих армий мира, в том числе — Российской и активно применяется обеими сторонами конфликта на Украине.

Модификации ЗСУ-23-4 Шилка

ЗСУ-23-4В — модернизация с целью повышения надёжности эксплуатации установки, улучшения условий обитания для расчёта, увеличение ресурса газотурбинного агрегата (ГТА) с 300 до 450 ч. Для наведения РЛС сопровождения на визуально обнаруженную цель в установку был введён командирский прибор наведения (КПН).
ЗСУ-23-4В1 — модернизация в ЗСУ-23-4В счётно-решающего прибора, что повысило точность и эффективность стрельбы, надёжность автосопровождения цели при увеличении скорости движения установки с 20 до 40 км/ч, увеличен ресурс ГТА с 450 до 600 ч.
ЗСУ-23-4М1 — модернизация автоматов 2А7 и пушки 2А10 до 2А7М и 2А10М с целью повышения надёжности и стабильности работы комплекса. Повышена живучесть стволов с 3000 до 4500 выстрелов. Улучшена надёжность РЛС и увеличен ресурс ГТА с 600 до 900 ч.
ЗСУ-23-4М2 — модернизация ЗСУ-23-4М1 для использования в горных условиях Афганистана. Из установки был исключён РПК, за счёт чего увеличен боекомплект снарядов с 2000 до 3000 шт., демонтирована РЛС, усилена бронезащита, введена аппаратура ночного видения для ведения стрельбы ночью по наземным целям.
ЗСУ-23-4М3 «Бирюза» — ЗСУ-23-4М1 с установкой наземного радиозапросчика «Лук» системы РЛ опознавания воздушных целей по признаку «свой — чужой».

"Шилка" Зенитка, Шилка, Военная история, Военная техника, ПВО, Длиннопост

ЗСУ-23-4М4 «Шилка-М4» — модернизация с установкой радиолокационной СУО и возможностью установки ЗРК «Стрелец». Ввод в состав батареи подвижного пункта разведки и управления (ППРУ) «Сборка М1» в качестве командного пункта (КП) и внедрения в ЗСУ телекодового канала связи обмена информацией между ЗСУ и КП. Замену аналогового счётно-решающего прибора на современную ЦВС. Устанавливается цифровая следящая система. Модернизация гусеничного шасси, направленная на улучшение управляемости и манёвренности самохода и снижения трудоёмкости его технического обслуживания и эксплуатации. Активный прибор ночного видения заменяется на пассивный. Заменяются радиостанции. Устанавливается кондиционер, система автоматизированного контроля работоспособности радиоэлектронной аппаратуры.
ЗСУ-23-4М5 «Шилка-М5» — модернизация ЗСУ-23-4М4 с установкой радиолокационной и оптико-электронной СУО.
ЗСУ-23-4М-А — украинская модификация. Базовая РЛС заменена на многофункциональную РЛС с ЦАР «Рокач-АС», установлена новая оптико-локационная система и ракетный канал, цифровая вычислительная система, новые алгоритмы управления.

"Шилка" Зенитка, Шилка, Военная история, Военная техника, ПВО, Длиннопост

Тактико-технические характеристики ЗСУ-23-4 Шилка

- Разработчик: КБП (ТКБ-507), ОКБ-357 (оптика), ОКБ-40 (шасси), ВНИИ «Сигнал» (приводы наведения)
- Производитель: УМЗ, ММЗ (шасси), ГМЗ (АЗП-23 «Амур»), Туламашзавод (2А7), ЛОМО (оптика): МТЗ (ремонт и модернизация)
- Годы производства: 1964—1982
- Годы эксплуатации: с 1965
- Количество выпущенных, шт.: около 6500
- Экипаж, чел.: 4
Вес ЗСУ-23-4 Шилка
- Боевая масса, т: 21
Габаритные размеры ЗСУ-23-4 Шилка
- Длина корпуса, мм: 6495
- Ширина, мм: 3075
- Высота, мм: 2644—3764
- База, мм: 3828
- Колея, мм: 2500
- Клиренс, мм: 400
Бронирование ЗСУ-23-4 Шилка
- Тип брони: стальная катаная противопульная (9—15 мм)
Вооружение ЗСУ-23-4 Шилка
- Калибр и марка пушки: 4 × 23-мм АЗП-23 «Амур»
- Тип пушки: нарезные малокалиберные автоматические пушки
- Длина ствола, калибров: 82
- Боекомплект пушки: 2000
- Углы ВН, град.: −4…+85°
- Углы ГН, град.: 360°
- Дальность стрельбы, км: 0,2—2,5
- Прицелы: оптический визир, РЛС РПК-2
Двигатель ЗСУ-23-4 Шилка
- Тип двигателя: В-6Р
- Мощность двигателя, л. с.: 280
Скорость ЗСУ-23-4 Шилка
- Скорость по шоссе, км/ч: 50
- Скорость по пересечённой местности, км/ч: до 30
- Запас хода по шоссе, км: 450
- Запас хода по пересечённой местности, км: 300
- Удельная мощность, л. с./т: 14,7
- Тип подвески: индивидуальная торсионная
- Преодолеваемый подъём, град.: 30°
- Преодолеваемая стенка, м: 0,7
- Преодолеваемый ров, м: 2,5
- Преодолеваемый брод, м: 1,0

Показать полностью 23
75

Кача

Кача Летное училище, Летчики, Крым, Курсанты, Авиация, История России, СССР, Длиннопост

Нет в России человека, хоть как-то знакомого с историей отечественной авиации, который не слышал бы слова «Кача». Многие даже не ведают, что это всего лишь название маленького поселка неподалеку от Севастополя, а воспринимают его как какую-то загадочную аббревиатуру старейшей и самой элитной школы, выпускавшей лучших боевых летчиков ХХ века.

Кача Летное училище, Летчики, Крым, Курсанты, Авиация, История России, СССР, Длиннопост

Севастопольская офицерская школа авиации Отдела воздушного флота, вошедшая в историю как Качинское Краснознаменное военное авиационное училище летчиков... Достаточно сказать, что из его стен вышли 117 Георгиевских кавалеров, в том числе восемь полных Георгиевских кавалеров Русской императорской авиации и 369 Героев Советского Союза и России. 13 боевых летчиков были удостоены этого звания дважды, а маршал авиации Александр Покрышкин — трижды. Среди выпускников училища послевоенных лет восемь летчиков-космонавтов и лучшие современные асы, создатели пилотажных групп «Стрижи» и «Русские витязи».

Кача Летное училище, Летчики, Крым, Курсанты, Авиация, История России, СССР, Длиннопост

Существует легенда, что история русской военной авиации берет свое начало... с утренней газеты и чашечки кофе, которую в конце июля 1909 года, будучи на курорте в Биаррице, изволил испить великий князь Александр Михайлович. В свежем номере он прочел статью о том, что 25 июля французский авиатор и конструктор Луи Блерио совершил успешный перелет через Ла-Манш и приземлился на британской стороне. В этот момент председатель Императорского Всероссийского аэроклуба Александр Михайлович понял, что самолеты уже не просто рискованная забава авантюристов, а серьезное дело с огромными военными перспективами.

Кача Летное училище, Летчики, Крым, Курсанты, Авиация, История России, СССР, Длиннопост

До этого в России строили дирижабли и воздушные шары, которые использовало в том числе военное ведомство, а эксперименты с аэропланами воспринимались как нечто легкомысленно-футуристическое. Но открывшиеся новые возможности аппаратов тяжелее воздуха полностью меняли дело. Великий князь тут же отправился к военному министру Сухомлинову, но тот поднял его на смех и средства выделить отказался. К счастью, адмирал Александр Михайлович Романов возглавлял и Особый комитет по усилению военного флота, созданный после Цусимской катастрофы и собиравший добровольные пожертвования на строительство и оснащение боевых кораблей. Заручившись поддержкой (кстати, весьма неохотной) своего друга детства Ники, как в семье Романовых звали императора Николая II, Александр Михайлович решил развивать русскую авиацию на общественные средства. У комитета оставалось на счету 2 млн рублей, и великий князь испросил разрешение у жертвователей использовать их не на флот, а на аэропланы. После этого он выехал в Париж для переговоров о закупке техники и обучения пилотов.

Кача Летное училище, Летчики, Крым, Курсанты, Авиация, История России, СССР, Длиннопост

Вот как он сам описывал последующие события в книге «Мои воспоминания»:
Военный министр генерал Сухомлинов затрясся от смеха, когда я заговорил с ним об аэропланах.
— Я вас правильно понял, Ваше Высочество, — спросил он меня между двумя приступами смеха, — вы собиpaeтесь применить эти игрушки Блерио в нашей армии? Угодно ли вам, чтобы наши офицеры бросили свои занятия и отправились летать чрез Ла-Манш или же они должны забавляться этим здесь?
— Не беспокойтесь, ваше превосходительство. Я у вас прошу только дать мне несколько офицеров, которые поедут со мною в Париж, где их научат летать у Блерио и Вуазена. Что же касается дальнейшего, то хорошо смеется тот, кто смеется последним».

Кача Летное училище, Летчики, Крым, Курсанты, Авиация, История России, СССР, Длиннопост

Весной 1910 года первая группа русских офицеров и техников отправилась во Францию. В нее вошли капитан 2-го ранга Янович, подполковник Зеленский, штабс-капитан Матыевич-Мацеевич, капитаны Мациевич, Александров, Ульянин, поручик Комаров и военнослужащие нижних чинов кондукторы Жуков и Черепнов, минный машинист Смирнов, матрос Митавский, рядовые Михляев, Иванкевич, Дегтярев. Во Франции Янович попал в аварию, и его заменили лейтенантом Пиотровским. По возвращении они были готовы приступить к обучению коллег на поле Воздухоплавательного парка.

Кача Летное училище, Летчики, Крым, Курсанты, Авиация, История России, СССР, Длиннопост

Вскоре прибыли закупленные во Франции первые 11 машин. К этому времени Военный совет Российской империи переименовал Учебный воздухоплавательный парк в Офицерскую воздухоплавательную школу (ОВШ), а местом тренировок было выбрано принадлежащее военному ведомству Волково поле. В то же время стало ясно, что погодные условия Балтики сильно ограничивают возможности для тренировок пилотов, посему для авиационного отделения школы решено было искать новую базу на юге страны. Выбор пал на Севастополь.

Кача Летное училище, Летчики, Крым, Курсанты, Авиация, История России, СССР, Длиннопост

Конечно, главную роль сыграл не столько крымский климат, сколько близость военно-морской базы, а главное, ее мастерских. В Гатчине было решено проводить занятия «только летом с обучающимися специального класса, чтобы они, кроме усовершенствования в сложных и дальних полетах по вырабатывавшейся совместно с военным ведомством программе, могли проходить и теоретические занятия в одном из высших учебных заведений Санкт-Петербурга». Основной же состав еще только формируемой авиашколы готовился к отправке на юг.

октября 1910 года по просьбе великого князя Александра Михайловича Севастопольская городская дума «предоставила в распоряжение Отдела воздушного флота Куликово поле... для обучения полетам на аэропланах». Символично, что сегодня на этом месте в городе-герое находится проспект генерала Острякова — летчика, Героя Советского Союза, командующего ВВС Черноморского флота, погибшего во время второй обороны Севастополя.

Кача Летное училище, Летчики, Крым, Курсанты, Авиация, История России, СССР, Длиннопост

Летчиками-инструкторами должны были стать офицеры, прошедшие подготовку за границей, а к общему руководству удалось привлечь едва ли не самого известного русского пилота тех лет — Михаила Никифоровича Ефимова. Он обучался у Анри Фармана, считавшего его своим лучшим учеником, потом успел установить несколько рекордов и выиграть ряд крупных международных авиационных состязаний. В конце октября 1910 года из Петербурга в Севастополь по железной дороге прибыли первые инструкторы-авиаторы и школьное имущество, в том числе два моноплана «Антуанетт», четыре моноплана «Блерио» и два биплана «Фарман». К ноябрю 1910 года в Офицерскую школу авиации для обучения полетам по распоряжению военного и морского ведомств были командированы 14 офицеров и 23 нижних чина для обслуживания самолетов.

Кача Летное училище, Летчики, Крым, Курсанты, Авиация, История России, СССР, Длиннопост

Первыми руководителями полетов в школе авиации были: на самолетах «Блерио» — штабс-капитан Матыевич-Мацеевич и лейтенант Пиотровский, на самолетах «Фарман» — поручик Руднев и вольнонаемный летчик Ефимов, на самолетах «Антуанетт» — капитан Зеленский и поручик Комаров. Учебные полеты в Офицерской школе авиации производились почти каждый день, отрабатывались прежде всего взлет и посадка. Всего за 1911 год общий налет составил около 500 часов. Следующей весной руководители и ученики Офицерской школы авиации впервые принимали участие в маневрах Черноморского флота, не только выполняя задачи воздушной разведки и связи, но и решая вполне боевые задачи — например, по уничтожению дирижаблей и воздушных шаров противника. К этому времени на самолетах уже пробовали устанавливать пулеметы и даже фотоаппаратуру. А на учениях в 1912 году летчиков Гатчинской и Севастопольской школ специально развели по разные стороны, чтобы проверить возможности нового рода войск в реальной обстановке. Командование русской армии было впечатлено успехами пилотов, а император даже извинился перед Александром Михайловичем за свой первоначальный скепсис.

Кача Летное училище, Летчики, Крым, Курсанты, Авиация, История России, СССР, Длиннопост

За первый год обучения в Севастопольской офицерской школе было подготовлено 27 пилотов, которым по итогам выпускного экзамена была присвоена различная квалификация: 17 человек получили высшую оценку и звание «военный летчик», шесть — просто «летчик» и четыре — «летчик-наблюдатель». Еще пять человек, согласно списку выпускников, удостоились фразы «учились летать». 26 выпускников были офицерами, и лишь один — военнослужащим нижнего чина.

В 1912 году решено было увеличить число курсантов Севастопольской школы до 60 и переоснастить парк машин. Кроме того, стало очевидно, что Куликово поле слишком мало и необходимо искать для школы новую базу. Таковая была найдена в 20 км от города, в районе устья реки Кача, близ хутора Максимовича. Военное министерство ходатайствовало перед Государственной думой и Государственным советом о выделении необходимых средств, и в июне 1912 года был высочайше утвержден указ о выделении 150 тыс. рублей на приобретение 650 десятин земли и 900 тыс. рублей на постройку зданий. Официально новое место было названо «Александро-Михайловский лагерь», в ознаменование заслуг инициатора основания школы. Поселка с названием Кача тогда не было, но между собой школу авиаторы называли именно так. К концу ноября ангары, учебные здания, офицерское собрание, каменные двухэтажные жилые дома для пилотов и казармы для нижних чинов были готовы.

Кача Летное училище, Летчики, Крым, Курсанты, Авиация, История России, СССР, Длиннопост

Торжественное открытие нового школьного городка приурочили к 21 ноября (по новому стилю), когда на Руси отмечается праздник архангела Михаила, которого Русская православная церковь официально объявила небесным покровителем Офицерской школы авиации. Поэтому и день рождения школы иногда отмечают не 24-го, а 21-го числа.

К началу Первой мировой войны военная авиация России состояла из 39 авиационных отрядов, имевших на вооружении 244 самолета (это всего за пять лет!) и около 270 военных летчиков. Из них 192 летчика были подготовлены в Севастопольской офицерской школе авиации Отдела воздушного флота. Здесь преподавали лучшие мастера пилотажа, в том числе мастер-классы давал знаменитый автор «мертвой петли» Петр Нестеров.

Кача Летное училище, Летчики, Крым, Курсанты, Авиация, История России, СССР, Длиннопост

С началом войны потребность в пилотах еще возросла, к тому же многим летчикам требовалось переучиваться на новые модели самолетов. Быстро стала обозначаться специализация боевых машин — например, появилась истребительная авиация, для которой до войны пилотов специально не готовили. Базой для переобучения стала именно Качинская школа.
Вот выдержка из воспоминаний выпускника 1916 года Д.М. Павловского, прибывшего в 1917 году в школу для переучивания на летчика-истребителя:
Я снова был в Севастопольской авиационной школе, в так называемой школе высшего пилотажа для воздушного боя, где все принципы обыкновенного полета были нарушены... На экзамене надо было совершить довольно много упражнений, что шло вразрез с обыкновенным летаньем. Это была, скорее всего, акробатика в воздухе. Падение листом, переворачивание через левое или правое крыло, так называемая бочка... затем надо было делать английскую букву S... переход в штопор с десятью витками, и самое неестественное — «мертвую петлю»... На экзамене надо было сделать три петли. Это было самым трудным упражнением. После этого экзамена на Morane-Saulnier G я должен был сдать экзамен на Nieuport-bebe, повторив все те же упражнения.

Кача Летное училище, Летчики, Крым, Курсанты, Авиация, История России, СССР, Длиннопост

Однако возможности школы были ограничены количеством машин и единственной взлетной полосой. Тогда учебный парк увеличили до 100 с лишним машин и создали два полевых аэродрома-филиала в Симферополе и Бельбеке. Это позволило еще увеличить число курсантов. В 1915 году школа подготовила 166 пилотов, в том числе со званием «военный летчик» — 128 человек. И, что весьма интересно, офицеров из них было только 49, а военнослужащих нижних чинов и «охотников», или вольноопределяющихся, — 79. Кадровый состав авиации менялся на глазах, но ведущая роль крымской школы сохранялась: по подсчетам военных историков, 65% всех русских летчиков, участвовавших в мировой войне, прошли обучение в Каче, которая с мая 1916 года официально именовалась «Севастопольская его императорского высочества великого князя Александра Михайловича военная авиационная школа». 117 ее выпускников стали Георгиевскими кавалерами, а восемь — полными Георгиевскими кавалерами.

Кача Летное училище, Летчики, Крым, Курсанты, Авиация, История России, СССР, Длиннопост

Сразу после Февральской революции офицерский состав школы во главе с Ефимовым (кстати, происходившего из одесских пролетариев) перешел на сторону новой власти. Но из-за наступления немцев самолеты пришлось срочно эвакуировать из Крыма. Союзники-французы вовсе сожгли мастерские и ангары. Часть летчиков воевала в Добровольческой армии на своих самолетах, но из-за недостатка машин из курсантов и офицеров была сформирована и полевая рота. Об учебных занятиях в 1918 году пришлось забыть. Осенью 1919 года в Крым перебазировались авиашколы из Одессы и Чечни, что дало возможность снять с фронта и возвратить на Качинский аэродром «школьный» авиаотряд. Занятия возобновились.

Кача Летное училище, Летчики, Крым, Курсанты, Авиация, История России, СССР, Длиннопост

Последний начальник школы полковник Усов в 1920-м году писал:
Приняв полтора года тому назад разоренную и распроданную немцами и большевиками, а затем сожженную французами школу, благодаря крайнему напряжению сил переменного и особенно постоянного состава школа, никем не снабжаемая и никем почти в течение года не пополняемая, пережившая эвакуацию на Кубань, снова вернувшаяся на Качу, ожила и заработала ускоренным темпом... Начав осенью прошлого года обучение полетам, школа к весне настоящего года выпустила 28 отличных летчиков... Сердечно благодарю руководителей школы, и особенно корнета Арцеулова К.К., несшего всегда двойную и трудную работу по обучению учеников и по испытанию и пробе самолетов.

Кача Летное училище, Летчики, Крым, Курсанты, Авиация, История России, СССР, Длиннопост

Выходец из рязанских крестьян, боевой летчик, награжденный Георгиевским оружием за храбрость, Михаил Иванович Усов скончался в конце 1920-х годов от инфекционной болезни в эмиграции где-то в бельгийском Конго.

Осенью 1920-го барон Врангель дал приказ к эвакуации. Офицеры и курсанты были посажены в автомобили, и колонна убыла в Севастополь, где школьных авиаторов принял на борт французский пароход. Однако ушли не все — инструкторы штабс-капитаны Капустян, Макеев, капитан Зеленин и корнет Арцеулов предпочли остаться в Каче. Командованием им была выписана «охранная грамота», которую нужно было передать «первому на территории школы красному командиру, вверяя его защите указанных офицеров ввиду их добровольного отказа от дальнейшей борьбы и бегства». Дальше всё развивалось вне единой логики: капитана Зеленина расстреляли, Арцеулова — нет. Между прочим, внук великого художника Ивана Айвазовского корнет Константин Арцеулов (18 сбитых самолетов в Первую мировую!) вошел в историю как первый летчик, умышленно пустивший самолет в штопор и вышедший из него. Вскоре у него будет учиться летному искусству Валерий Чкалов.

Кача Летное училище, Летчики, Крым, Курсанты, Авиация, История России, СССР, Длиннопост

1922 году приказом по Рабоче-Крестьянскому Красному воздушному флоту на базе Севастопольской школы путем присоединения к ней Егорьевской (эвакуированной из Гатчины) школы была образована Летная школа № 1, позже переименованная в Первую военную авиационную школу летчиков. Начальником ее был назначен боевой летчик, выпускник Офицерской школы авиации 1912 года бывший полковник Александр Степанович Воротников. Так две лучшие школы России — Гатчинская и Севастопольская — объединились, чтобы готовить пилотов уже для новой страны.
В 1920–1930 годы Качинская летная школа считалась главной кузницей кадров отечественной военной авиации. Сначала курсанты летали на старых самолетах, но затем пересели на советские учебные бипланы У-2, потом И-5 и И-6, а со второй половины 1930-х — на новейшие И-15 и И-16. Количество курсантов каждый год росло, обустраивался городок, в который была проложена асфальтовая дорога от Севастополя. В 1925 году училищу присвоили имя кандидата в члены ЦК партии Александра Мясникова (Мясникяна). Решение было довольно странное, поскольку с самолетами старый большевик никак связан не был, разве что погиб в авиакатастрофе. А вот официальное присвоение название «Качинское» было встречено летчиками с энтузиазмом.

Кача Летное училище, Летчики, Крым, Курсанты, Авиация, История России, СССР, Длиннопост

В 1931 году на IX съезде ВЛКСМ прозвучал призыв «Комсомолец, на самолет!», и конкурс в училище значительно увеличился. Стали набирать и женские группы. Еще до войны прославились выпускницы училища Полина Осипенко и Вера Ломако, совершившие знаменитый перелет Севастополь–Архангельск. Чуть позже за перелет на Дальний Восток Осипенко получила звание Героя СССР. До начала Отечественной войны Героями СССР стали качинцы Яков Смушкевич, Григорий Кравченко, Георгия Байдуков. Выпускник школы Яков Алкснис стал командующим ВВС. Всего в 1930-е годы Качинское училище подготовило около 7 тыс. боевых летчиков, в основном истребителей и штурмовиков.

Кача Летное училище, Летчики, Крым, Курсанты, Авиация, История России, СССР, Длиннопост

Школа считалась элитной, попасть в нее было великой честью. Достаточно вспомнить, что здесь учились летать сын «вождя народов» Василий Сталин, три сына Анастаса Микояна, будущий Герой Советского Союза Тимур Фрунзе. Все они потом воевали на фронтах Отечественной. На фюзеляже боевой машины Василия Сталина была надпись: «За Володю!» в память о его погибшем под Сталинградом друге Владимире Микояне.
С самого начала войны Качинская школа оказалась в гуще событий. Враг рвался к Севастополю, и на базе училища был сформирован полк, сражавшийся в крымском небе. Само же училище летом 1941-ого было эвакуировано в город Красный Кут Саратовской области. Там за годы войны было подготовлено для фронта 2228 боевых летчиков. В 1954 году училище перебазировалось в Сталинград (с 1961 года — Волгоград), сохранив название Качинское. Почему оно не вернулось на историческую базу в Крым, остается загадкой.

Кача Летное училище, Летчики, Крым, Курсанты, Авиация, История России, СССР, Длиннопост

1950-е Качинское училище перешло на обучение курсантов по программе высшей школы, первым стало тренировать летчиков на сверхзвуковых самолетах, подготовив за последующие годы около 5 тыс. пилотов. Когда началась космическая эра, восемь качинцев вошли в отряд космонавтов. Всего за советский период училище подготовило 16 574 летчика, среди которых было 352 Героя Советского Союза, 17 Героев России, 119 заслуженных военных летчиков и летчиков-испытателей, 12 маршалов авиации и более 200 генералов.

Кача Летное училище, Летчики, Крым, Курсанты, Авиация, История России, СССР, Длиннопост

Однако в начале 1998 года старейшее летное училище страны прекратило свое существование. Оказалось, что боевые летчики-истребители России теперь не нужны, точнее, не нужно два училища, их выпускающих: Армавирское оставили, Качинское расформировали. Министр Сердюков заявлял, что историческое название перейдет к Краснодарскому летному, но обещание осталось не выполненным. Так слава знаменитого училища и затерялась где-то между Качей, Волгой и Кубанью...

Кача Летное училище, Летчики, Крым, Курсанты, Авиация, История России, СССР, Длиннопост
Кача Летное училище, Летчики, Крым, Курсанты, Авиация, История России, СССР, Длиннопост
Кача Летное училище, Летчики, Крым, Курсанты, Авиация, История России, СССР, Длиннопост

В 2014 году поселок Кача вместе с Крымом и Севастополем вернулась в состав России. Формально теперь это часть города-героя. Рядом с поселком по-прежнему военный аэродром, а в центре стоят те самые дома, которые закладывал еще великий князь Александр Михайлович. Но об училище ничто не напоминает, разве старенький истребитель МиГ-21 на постаменте. Наверное, вернуть летное училище в его былом виде в Качу уже невозможно, но возродить память — вполне. Например, присвоив славное имя кадетскому корпусу, ориентированному на подготовку будущих пилотов. Или создав современный, интересный музей, который сможет привлечь туристов. Вариантов много, было бы желание. К сожалению, пока его не видно.

Показать полностью 25
68
Авиация и Техника
Серия Споттинг на Камчатке

Airbus A319 и вулкан Корякский

Airbus A319 и вулкан Корякский Камчатка, Споттинг, Елизово, Самолет, Гражданская авиация, Aurora, Airbus, Airbus a319, Петропавловск-Камчатский

Аврора - Airbus A319-100. а/п Петропавловск-Камчатский (Елизово), июль 2021

Показать полностью 1
99

Транспортный вертолет-кран Ми-10К

Транспортный вертолет-кран Ми-10К Ми-10, Вертолет, Гражданская авиация, Военная авиация, Летающий кран, СССР, Длиннопост, Повтор

Ми-10 – военный транспортный вертолет, летающий кран, являющийся дальнейшим развитием Ми-6. Машина была разработана в 1961-1964 годах и принята на вооружение в 1963 году. Серийно выпускалась на Ростовском вертолетном заводе. Со временем была разработана гражданская версия вертолета – Ми-10К, оптимизированная для проведения различных строительно-монтажных работ.

Транспортный вертолет-кран Ми-10К Ми-10, Вертолет, Гражданская авиация, Военная авиация, Летающий кран, СССР, Длиннопост, Повтор

Приступить к проектированию «летающего крана» на базе Ми-6 советское правительство распорядилось 20 февраля 1958 года. Задание предусматривало создание вертолета грузоподъемностью 12 тонн при дальности полета до 250 км и максимальной грузоподъемности 15 тонн (при перевозке грузов на близкие расстояния). В процессе создания техзадание было дополнено требованием по перевозке баллистических и крылатых ракет, что стало основной задачей Ми-10. Вертолет сохранил схему управления и силовую установку Ми-6, при этом конструкторы заменили фюзеляж машины новым – более узким и низким, в который, тем не менее, вписался отсек общей длиной 15,95 метра, который мог использоваться для перевозки 28 пассажиров или различных грузов. Во время перегоночных полетов здесь могли быть установлены дополнительные топливные баки.

Транспортный вертолет-кран Ми-10К Ми-10, Вертолет, Гражданская авиация, Военная авиация, Летающий кран, СССР, Длиннопост, Повтор

Для того чтобы во время взлета все колеса одновременно отрывались от земли, правые стойки шасси были изготовлены на 300 мм короче левых, а минимальный клиренс машины составлял 3,75 м. Всего предусматривалось 2 схемы перевозки грузов вне фюзеляжа вертолета: груз, установленный на грузовой платформе, устанавливаемой между стойками шасси и стандартный груз, жестко удерживаемый гидрозахватами (контейнеры с ракетами).

Транспортный вертолет-кран Ми-10К Ми-10, Вертолет, Гражданская авиация, Военная авиация, Летающий кран, СССР, Длиннопост, Повтор

В процессе испытаний вертолета военные отказались от идеи перевозки ракет, и проект оказался на грани закрытия. Серийный выпуск, который начался в 1964 году, составил всего 24 вертолета. При этом широкого применения вертолет не нашел, так как фиксация груза гидрозахватами требовала установки ответных узлов на транспортируемые грузы.

Транспортный вертолет-кран Ми-10К Ми-10, Вертолет, Гражданская авиация, Военная авиация, Летающий кран, СССР, Длиннопост, Повтор

Более успешной оказалась судьба гражданской версии. Вертолет Ми-10К, созданный для строительно-монтажных работ, серийно выпускался с 1975 года (всего в 1975-76 годах было выпущено 17 вертолетов, еще 4 было переоборудовано из базовых Ми-10). При создании Ми-10К конструкторы полностью отказались от гидрозахватов и внешней платформы, а также уменьшили высоту шасси, что привело к снижению лобового сопротивления и веса машины. Вместо не оправдавшей себя системы телекамер, применяемых для управления летающим краном во время погрузочно-разгрузочных работ, Ми-10К был оборудован второй, подвесной кабиной пилота, которая имела круговой обзор и третий комплект рычагов управления.

Транспортный вертолет-кран Ми-10К Ми-10, Вертолет, Гражданская авиация, Военная авиация, Летающий кран, СССР, Длиннопост, Повтор

Главной задачей вертолета Ми-10 был транспортировка грузов, которые не помещались в Ми-6. В ходе боевой подготовки, в том числе во время проведения крупномасштабных учений, экипажи вертолетов отрабатывали технику транспортировки при помощи платформы разных образцов боевой техники: бронетранспортеров, раведывательно-дозорных машин, грузовых автомобилей, передвижных радиостанций и т.д. Иногда такие вертолеты привлекались для оказания помощи гражданским властям, например экипажи 112 ОВП занимались транспортировкой опор ЛЭП.

Транспортный вертолет-кран Ми-10К Ми-10, Вертолет, Гражданская авиация, Военная авиация, Летающий кран, СССР, Длиннопост, Повтор

Благодаря широкому применению агрегатов Ми-6 проектирование вертолета В-10 завершилось уже в 1959 году. К лету 1960 года был готов первый образец вертолета. Перед самым началом проведения летных испытаний машина получила обозначение Ми-10. На этом вертолете на всех стойках шасси было установлено по одному колесу, при этом передние колеса были самоориентирующиеся, также отсутствовала шахта аварийного покидания. Вертолет Ми-10 впервые поднялся в воздух 15 июня 1960 года, им управлял летчик-испытатель Р. И. Капрелян. В дальнейшем во время проведения заводских испытаний Ми-10 в основном пилотировали Б. В. Земсков и Г. В. Алферов.

Транспортный вертолет-кран Ми-10К Ми-10, Вертолет, Гражданская авиация, Военная авиация, Летающий кран, СССР, Длиннопост, Повтор

Испытания летающего крана шли достаточно успешно. Уже в 4-м полете вертолет Ми-10 благополучно совершил перелет протяженностью 3000 км, совершив несколько посадок для проведения дозаправки. Милевские пилоты установили возможности машины по перевозке разной техники, а для определения его летно-технических характеристик при транспортировке на платформе крупногабаритных грузов совершались полеты со специальным контейнером. Параллельно с этим в ЦАГИ проходили статистические испытания вертолета.

Транспортный вертолет-кран Ми-10К Ми-10, Вертолет, Гражданская авиация, Военная авиация, Летающий кран, СССР, Длиннопост, Повтор

9 июля 1961 года вертолет Ми-10 был впервые показан на публике во время воздушного парада в честь Дня Воздушного Флота СССР. Тогда вертолет доставил к гостевым трибунам аэродрома Тушино домик геологической партии, в котором была открыта торговая точка. 23 сентября того же года экипаж под управлением Земскова установил на вертолете абсолютный мировой рекорд грузоподъемности. На высоту 2200 метров был поднят груз массой 15103 кг. В тот же день экипаж под управлением Алферова поднял груз массой 15 т на высоту 2326 метров.

Транспортный вертолет-кран Ми-10К Ми-10, Вертолет, Гражданская авиация, Военная авиация, Летающий кран, СССР, Длиннопост, Повтор

В ходе проведения государственных испытаний отрабатывалась транспортировка разных грузов с применением всего арсенала спецсредств Ми-10. К примеру, проводилась транспортировка на платформе автобусов, автомобилей, автоцистерн, заезжавших на нее своим ходом. Также на платформе перевозились ж/д контейнеры и другие несамоходные объекты, которые затаскивались на нее с помощью бортовой лебедки. При этом крупногабаритные грузы в полете создавали значительное аэродинамическое сопротивление. На заключительном этапе госиспытаний была выполнена посадка в режиме самовращения несущего винта. Испытания вертолета велись достаточно интенсивно и в целом были завершены уже в начале 1964 года – раньше установленного срока.

Транспортный вертолет-кран Ми-10К Ми-10, Вертолет, Гражданская авиация, Военная авиация, Летающий кран, СССР, Длиннопост, Повтор

В целом, можно отметить тот факт, что по результатам государственных испытаний вертолет Ми-10 получил положительную оценку. Во время испытаний была подтверждена его способность транспортировать грузы массой до 15 т с габаритами 5x5, 20x3 м (при крестообразной форме груза шириною до 10м) как на платформе, так и на гидрозахватах. При этом испытатели вертолета выявили и ряд недостатков. Главной проблемой стал существенный уровень вибрации, которая была особенно заметна на небольших скоростях полета. Звучали и другие претензии. В частности, было установлено, что по смонтированному в кабине пилотов «телевизору» в полете хорошо наблюдать лишь за раскачкой груза при перевозке его на тросовой подвеске. В то же время при работе на земле и с грузами на висении он был малоэффективен. По этой причине, чтобы видеть под машиной хоть что-то, пилоту приходилось высовываться из форточки почти по пояс.

Транспортный вертолет-кран Ми-10К Ми-10, Вертолет, Гражданская авиация, Военная авиация, Летающий кран, СССР, Длиннопост, Повтор

Благодаря очень высокому шасси, кабина пилотов располагалась на уровне 3-го этажа, откуда открывался очень хороший обзор. Но при посадке и взлете по-самолетному вертолет начинал угрожающей раскачиваться на своих огромных «ходулях». Одновременно с этим подвеска грузов при помощи гидрозахватов требовала существенных затрат времени и оказалась очень неудобной операцией.

Транспортный вертолет-кран Ми-10К Ми-10, Вертолет, Гражданская авиация, Военная авиация, Летающий кран, СССР, Длиннопост, Повтор

В 1965 году вертолет был впервые продемонстрирован мировой общественности. Советское правительство решило показать машину на XXVI авиакосмическом салоне в Ле Бурже, где собралось около 350 различных экспонатов, в том числе 24 машины вертикального взлета. Советские Ми-6 и Ми-10 наряду с тяжелым транспортным самолетом Ан-22 стали главными «звездами» этого авиасалона. Во время демонстрационных полетов вертолет Ми-10 без особых проблем осуществлял транспортировку автобуса «ЛАЗ», а во время статистического показа на платформе вертолета монтировался кинопавильон, в котором показывались документальные фильмы о советском вертолетостроении.

Транспортный вертолет-кран Ми-10К Ми-10, Вертолет, Гражданская авиация, Военная авиация, Летающий кран, СССР, Длиннопост, Повтор

Конструкция вертолета

Ми-10 – это вертолет классической одновинтовой схемы с рулевым винтом, четырехопорным шасси и 2-мя ГТД. Фюзеляж вертолета полностью металлический переменного сечения полумонококовой конструкции, с плоской нижней частью. Фюзеляж включает в себя носовую и центральную части, хвостовую и концевую балки. Носовая часть фюзеляжа вмещает в себя кабину пилотов с улучшенным обзором вниз. В центральной части расположен входной тамбур и грузовая кабина, с правого борта которой расположена грузовая дверь, а также электрическая лебедка грузоподъемностью 200 кг. В кабине вертолета можно разместить до 3 тонн груза или 28 пассажиров.

Транспортный вертолет-кран Ми-10К Ми-10, Вертолет, Гражданская авиация, Военная авиация, Летающий кран, СССР, Длиннопост, Повтор

Несущий винт вертолета пятилопастный, его диаметр составляет 35 метров, лопасти несущего винта цельнометаллические и имеют прямоугольную форму. Они оснащены сигнализатором повреждения лонжерона и электрической противообледенительной системой. Хвостовой винт – четырехлопастный, диаметром 6,3 метра. Его лопасти имеют трапециевидную форму и переменную толщину. Лопасти хвостового винта деревянные, выполнены из дельта-древесины, имеют стальной наконечник и оковку носка, оснащены противообледенительной системой.

Транспортный вертолет-кран Ми-10К Ми-10, Вертолет, Гражданская авиация, Военная авиация, Летающий кран, СССР, Длиннопост, Повтор

Силовая установка вертолета включает в себя 2 газотурбинных двигателя (ГТД) Д-25В конструкции П. А. Соловьева. Их мощность 4045 кВт/5500 л.с. Двигатели смонтированы над грузовой кабиной и могут работать независимо друг от друга, что позволяет машине совершать полет с одним работающим двигателем. Оба двигателя оснащены автономными маслосистемами с маслорадиатором и маслобаком. Во входном тамбуре вертолета размещена вспомогательная силовая установка АИ-8.

На вертолете Ми-10К было использовано четырехопорное неубирающееся шасси ферменного типа со сдвоенными колесами и масляно-воздушными амортизаторами. Передние стойки шасси были оснащены рычажной подвеской колес, клиренс фюзеляжа составлял 1,65 метра. На хвостовой балке устанавливалась ферменная предохранительная опора. Топливная система Ми-10 состояла из 3-х топливных баков: 2 из них общей емкостью 9000 литров были установлены по бокам фюзеляжа перед главными опорами шасси, третий – расходный бак находился за главным редуктором. На полу грузовой кабины можно было установить до 4-х дополнительных баков, в этом случае общий объем топлива доходил до 11660 литров.

Транспортный вертолет-кран Ми-10К Ми-10, Вертолет, Гражданская авиация, Военная авиация, Летающий кран, СССР, Длиннопост, Повтор

Летно-технические характеристики Ми-10:

Размеры: диаметр главного винта – 35,0 м, хвостового винта – 6,3 м, длина – 32,86 м, высота – 7,8 м, максимальная ширина фюзеляжа – 3 м.
Грузоподъемность: нормальная – 12 т, максимальная – 15 т, внутри фюзеляжа – 3 т, на подвеске – 8 т.
Тип двигателя – 2 ГТД Д-25В, 2х5500 л.с.
Максимальная скорость – 235 км/ч, крейсерская – 180-220 км/ч.
Практическая дальность – 250 км.
Перегоночная дальность – 695 км.
Практический потолок – 3 000 м.
Экипаж – 3 человека (2 пилота и борттехник).

Показать полностью 17
Отличная работа, все прочитано!
