Самолет-разведчик

С этим тегом используют

Военная авиация Все
32 поста сначала свежее
10
lamantin55
lamantin55
1 месяц назад

Подарок к 1 мая⁠⁠

1 мая 1960 года под Свердловском был сбит американский самолёт разведчик U-2 пилотируемый Ф. Пауэрсом. Сбит зенитно-ракетным комплексом С-75 войск ПВО СССР. Лётчик покинул самолёт и после приземления был задержан, обвинён в шпионаже и осуждён.

Отличный подарок к празднику, как мне кажется!

На фото очередь на выставку обломков американского самолёта-шпиона U-2 в Москве.

С праздником Международной Солидарности Трудящихся! С 1 мая!

Подарок к 1 мая ПВО, Самолет-разведчик, Сбитый самолет, 1 мая, Холодная война, С-75, СССР, США

Очередь посмотреть на обломки самолета-шпиона.

ПВО Самолет-разведчик Сбитый самолет 1 мая Холодная война С-75 СССР США
17
29
nati595
nati595
2 месяца назад
Авиация и Техника

Шпион Lockheed U-2⁠⁠

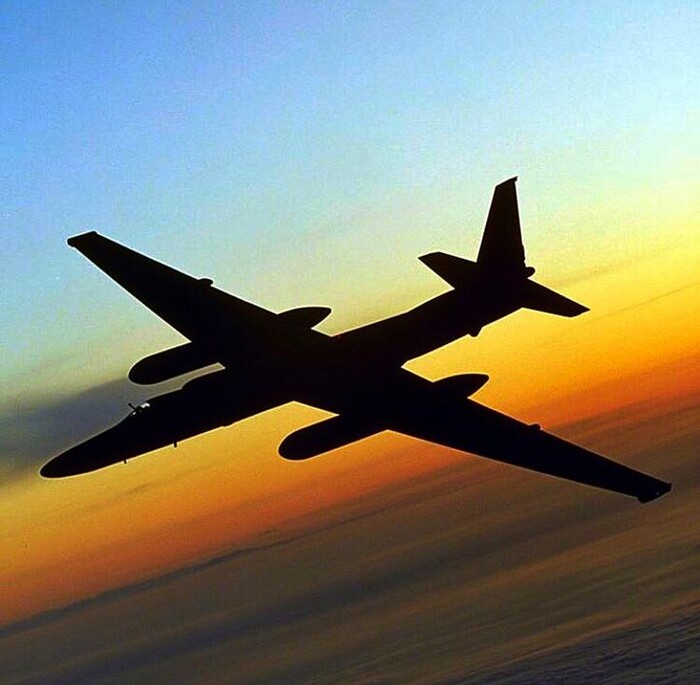

Шпион Lockheed U-2 U-2, Самолет-разведчик, Сбитый самолет, Шпионаж, Холодная война, США vs СССР, Военная авиация, Длиннопост

Работы над U-2 начались в 1954 году, а прототип совершил первый полет в следующем году. Все 25 одноместных машин головной серии были построены экспериментальным отделением Калифорнийского филиала фирмы Локхид. Часть из них передали в 4028-ю и 4080-ю стратегические разведывательные эскадрильи стратегического авиационного командования ВВС США, которые базировались в штате Техас и на Пуэрто-Рико, остальные в NACA и ЦРУ.

Шпион Lockheed U-2 U-2, Самолет-разведчик, Сбитый самолет, Шпионаж, Холодная война, США vs СССР, Военная авиация, Длиннопост

Первая серия U-2А разошлась по всему миру в соответствии с предписаниями ЦРУ, которое осуществляло операцию "Полет". Цель этой операции - тайные и нелегальные полеты в дополнение к более безопасным полетам вдоль границ так называемых "запрещенных стран". Учитывая, что "глаза" самолета способны проникнуть далеко за пределы их границ в ходе "отклонений от маршрута", нацеливая туда оптические и инфракрасные системы для фотографирования, а также все виды датчиков и радаров для фиксирования сигналов электронной и электромагнитной активности.

Шпион Lockheed U-2 U-2, Самолет-разведчик, Сбитый самолет, Шпионаж, Холодная война, США vs СССР, Военная авиация, Длиннопост

В 1956 году U-2 появился в Великобритании и Германии, а год спустя в Инчирлике, в Турции. Именно Инчирлик и становится базой для известного отряда 10/10 и главной базой для полетов над территорией Советского Союза.
Отдельные машины были утрачены, включая и самолет, сбитый в районе Свердловска 1 мая 1960 года. Другой был сбит над территорией Китая 9 сентября 1962 года. Последний - один из двух купленных правительством Тайваня в США в июле 1960-го.

Шпион Lockheed U-2 U-2, Самолет-разведчик, Сбитый самолет, Шпионаж, Холодная война, США vs СССР, Военная авиация, Длиннопост

Первые построенные U-2 снабжались специальными турбореактивными двигателями "Пратт и Уитни" J-57C с очень мощными нагнетателями, позволяющими летать на больших высотах. Последующие модели имели двигатель "Пратт и Уитни" J-75-P-13, специально приспособленный для работы на особом сорте топлива. Диапазон эксплуатации двигателя мог расширяться до полного его выключения и совершения планирующего полета. Это стало возможным благодаря тому, что U-2 имел ярко выраженные планерные формы и обладал отличными качествами парителя.

Шпион Lockheed U-2 U-2, Самолет-разведчик, Сбитый самолет, Шпионаж, Холодная война, США vs СССР, Военная авиация, Длиннопост

Самая значительная разработка представлена модификацией "R". Первый полет состоялся 28 августа 1968 года. Самолет увеличился в размере и в весе, у него теперь стоит более мощный двигатель, автономность возросла до 9655 км и более чем в два раза увеличилась емкость баков.
Оборудование различных машин, в зависимости от их предназначения, имело значительные отличия. Некоторые машины были приспособлены, с оборудованием специально установленным NACA и Wright Air Development Center для сбора данных о загрязнениях воздушной среды, образовании облаков, циклонов, воздушных течений, космической радиации и концентрации радиоактивных элементов, молекул озона и водяного пара в высших слоях атмосферы. Так, целых 18 месяцев в 1958-1959 годах 3 машины с таким оборудованием из 4080-й эскадрильи проводили метеорологические исследования над Аргентиной. Сбитый под Свердловском U-2, кстати, был оснащен электромагнитным индикатором для обнаружения и регистрации источников радио- и радарных излучений наземных установок. Это оборудование изготовили лаборатории фирм "Хиггинс", "Хьюлетт-Паккард" и "Райфеон". На машине были установлены автопилот A-10, компас MR-1, радиостанции ARN-6 и АРС-34UHF, фотокамера типа 73В.

Шпион Lockheed U-2 U-2, Самолет-разведчик, Сбитый самолет, Шпионаж, Холодная война, США vs СССР, Военная авиация, Длиннопост

Вокруг самолета Локхид U-2 с самого начала его существования постоянно возникала какая-нибудь "шумиха". А началось все с его сверхсекретной миссии. Об этом - чуть позже, а пока - несколько слов из родословной этой, до сих пор таинственной машины. Построил U-2 в середине пятидесятых годов знаменитый авиаконструктор Келли Джонсон по заказу ЦРУ в полнейшей секретности и очень быстро. Прототип поднял в воздух летчик-испытатель Тони Вьер в августе 1955 года. На вооружении американских ВВС (USAF) U-2 был принят в 1957 году. 15 машин поступили в 4028-ю эскадрилью 4080-го разведывательного авиакрыла стратегического авиационного командования, а десять последующих машин проходили тщательные испытания в NACA. Только за период с 1957 по 1960 годы самолеты U-2 из состава 4080-го крыла выполнили 6048 разведывательных заданий, включая 2400 полетов на высоте более 18000 метров. Действовали U-2 с отдаленных баз в Пуэрто-Рико, Австралии, Малой Азии или Южной Америке. Пилоты на этих машинах выступали в качестве "гражданских" лиц, разумеется, без каких-либо документов, сами же самолеты, отправлявшиеся на "дело", не имели опознавательных знаков. Эти машины несколько лет совершали разведывательные полеты над территорией бывшего СССР, о чем мы по понятной причине долгое время не могли и догадываться. Например, Фрэнсис Гарри Пауэрс, сбитый наконец 1 мая 1960 года в окрестностях Свердловска, регулярно участвовал в тайных полетах, серия которых продолжалась более года. Взлетал он с авиабаз близ турецкого города Инсирлик или около пакистанского Пешевара и по заранее выбранному маршруту летел до норвежской авиабазы в Бодо.

Шпион Lockheed U-2 U-2, Самолет-разведчик, Сбитый самолет, Шпионаж, Холодная война, США vs СССР, Военная авиация, Длиннопост

В своих мемуарах Пауэрс отмечал, что 8-часовой полет в стратосфере происходил на высоте более 20 000 м, на отдельных участках с выключенным двигателем, когда U-2 летел как планер, был физически чрезвычайно тяжелым. Пилот не только испытывал гнетущее чувство одиночества, не имел возможности вести радиопереговоры с центром полетов, но и не мог, будучи в высотном костюме и гермошлеме, ни есть, ни пить. К тому же постоянно испытывал изматывающее чувство опасности, наблюдая настойчивые попытки истребителей советской ПВО сбить нарушителя. К его счастью, параметры нападавших истребителей в то время были явно недостаточными. U-2 оказался в буквальном смысле на недосягаемой высоте. Для достижения такого высокого практического потолка самолет-разведчик имел ряд конструктивных особенностей. Он оборудовался тандемным шасси со вспомогательными стойками под крылом, которые отделялись при взлете. Сначала это было, весьма непривычным и крайне неудобным способом. Вспомогательные стойки кренились к крылу втулкой с тросом, другой конец его держал техник, который при взлете бежал рядом со стартующим самолетом, затем выдергивал втулку тросом, и стойка с колесом отпадала прочь. С противоположной стороны другой член стартовой команды делал то же самое, и U-2 с возрастанием скорости благополучно взлетал. С посадкой тоже были немалые сложности.

Шпион Lockheed U-2 U-2, Самолет-разведчик, Сбитый самолет, Шпионаж, Холодная война, США vs СССР, Военная авиация, Длиннопост

Пилоты тренировались сажать U-2 "на глазок". Делалось это так: обычно приземлялись при встречном ветре, как на планере, и балансировали рулями крены до полной потери скорости. Однако после окончания "шпионских" полетов случались неприятности, когда приземлявшиеся самолеты получали повреждения, приводившие нередко к авариям. Так, почти половина из первоначально построенных 48 самолетов U-2, входивших в авиапромышленный заказ 1956 года, за десять лет по разным причинам была потеряна. Из "уважительных" причин потерь можно назвать такой случай. Самолет U-2C-L0, серийный номер USAF 56-6714, выставленный в качестве музейного экспоната на авиабазе Бил в Калифорнии, был поврежден при аварийной посадке на пастбище недалеко от города Орвилл. На этой машине пилот капитан Эдвард Бьюмонд сел "на брюхо", так как во время тренировочного полета на высоте 19500 м внезапно почувствовал себя плохо.

Шпион Lockheed U-2 U-2, Самолет-разведчик, Сбитый самолет, Шпионаж, Холодная война, США vs СССР, Военная авиация, Длиннопост

Во время разведывательных полетов пилоты, как правило, снабжались финским ножом, пистолетом с глушителем, ядовитыми ампулами, подробными картами государств, над которыми пролегал маршрут, валютой, часами и другими драгоценностями для расплаты, в случае необходимости, с населением и другими реквизитами "а ля Джеймс Бонд". Но вскоре выяснился еще один, потрясающий факт. Катапультируемое кресло было, со слов самого Пауэрса, оснащено мощной взрывчаткой: попасться в руки противника в таком случае было чрезвычайно сложно... Пауэрсу же этот секрет открыл техник самолета на заводском аэродроме. Поэтому, когда в полете, на высоте 68 тысяч футов, он был сбит советской ракетой (по коду НАТО - SA-2 "Джудилайн"), учел это коварное обстоятельство и при падении обломков покинул кабину без помощи катапульты, в свободном падении вручную открыл парашют. Попав в плен, на публичном суде в Колонном зале Дома союзов он раскрыл эту антигуманную аферу перед всемирной общественностью. После недолгого заточения, 10 февраля 1962 года на Берлинском мосту Геникер Брюке Пауэрс был обменен на известного советского разведчика Рудольфа Абеля, арестованного в Америке. В октябре 1962 года Пауэрс закончил свою карьеру в ЦРУ и перешел на работу в фирму "Локхид", где продолжал летные испытания U-2. В 1970 году он начал летать на вертолете, сначала в качестве "зеленого патруля", а затем в агентстве радиотелевизионных новостей в Лос-Анджелесе. Погиб в авиакатастрофе вертолета, и новость об этом сообщили американские средства массовой информации 2 августа 1977 года.

Шпион Lockheed U-2 U-2, Самолет-разведчик, Сбитый самолет, Шпионаж, Холодная война, США vs СССР, Военная авиация, Длиннопост

Техническое описание:
Высотный разведчик и исследовательский моноплан. По конструкции - свободнонесущий среднеплан с опущенными законцовками крыльев, используемыми как лыжи при приземлении. Удлинение крыла 14,3. Крыло цельнометаллической конструкции. Элероны занимают приблизительно 60% размаха. Площадь крыла - 52,5м2.
Фюзеляж - цельнометаллический монокок с несущей обшивкой. По бортам за крылом располагались тормозные воздушные щитки, открывающиеся вперед.
Хвостовое оперение - свободнонесущее, цельнометаллическое. Рулевые поверхности оборудованы триммерами. На некоторых машинах устанавливался подфюзеляжный киль.
Шасси - тандемное, убирающееся в фюзеляж. Главная и хвостовая стойки оборудованы двойными колесами. Сбрасываемые стойки, крепящиеся к концам консолей крыльев, также имели спаренные колеса. Хвостовые и крыльевые колеса небольшого диаметра со сплошными шинами. Тормозами оборудованы только колеса главной стойки. В контейнере задней части фюзеляжа устанавливался тормозной парашют.
Двигательная установка - один турбореактивный "Пратт и Уитни" J-57C с тягой 4990 кг или J-75-P-13 такой же тяги. Внутренний топливный бак вмещал 2970 л. Могли также подвешиваться 2 топливных бака емкостью по 395 л.
Оборудование кабины - катапультное кресло, откидной фонарь, выдвижная панорамная фотокамера типа Перкин-Элмер 501.

Шпион Lockheed U-2 U-2, Самолет-разведчик, Сбитый самолет, Шпионаж, Холодная война, США vs СССР, Военная авиация, Длиннопост
Шпион Lockheed U-2 U-2, Самолет-разведчик, Сбитый самолет, Шпионаж, Холодная война, США vs СССР, Военная авиация, Длиннопост
Шпион Lockheed U-2 U-2, Самолет-разведчик, Сбитый самолет, Шпионаж, Холодная война, США vs СССР, Военная авиация, Длиннопост
Шпион Lockheed U-2 U-2, Самолет-разведчик, Сбитый самолет, Шпионаж, Холодная война, США vs СССР, Военная авиация, Длиннопост
Шпион Lockheed U-2 U-2, Самолет-разведчик, Сбитый самолет, Шпионаж, Холодная война, США vs СССР, Военная авиация, Длиннопост
Шпион Lockheed U-2 U-2, Самолет-разведчик, Сбитый самолет, Шпионаж, Холодная война, США vs СССР, Военная авиация, Длиннопост
Шпион Lockheed U-2 U-2, Самолет-разведчик, Сбитый самолет, Шпионаж, Холодная война, США vs СССР, Военная авиация, Длиннопост
Показать полностью 17
U-2 Самолет-разведчик Сбитый самолет Шпионаж Холодная война США vs СССР Военная авиация Длиннопост
3
82
nati595
nati595
2 месяца назад
Авиация и Техника

Разведчик-бомбардировщик МиГ-25⁠⁠

Разведчик-бомбардировщик МиГ-25 Миг-25, Самолет-разведчик, Бомбардировщик, Сделано в СССР, Военная авиация, Длиннопост

МиГ-25 до сих пор является самым быстрым в мире боевым самолетом, способным летать почти втрое быстрее звука. Его разработку начали в конце 50-х годов, в ответ на разработку американцами нескольких проектов боевых самолетов со скоростями порядка 2.5-3М. Создавалось одновременно два варианта: истребитель-перехватчик Е-155П (для противодействия подобным машинам "вероятного противника") и разведчик-бомбардировщик Е-155Р, "Неуязвимый" для вражеской ПВО благодаря огромной в то время скорости и высоте полета.

Разведчик-бомбардировщик МиГ-25 Миг-25, Самолет-разведчик, Бомбардировщик, Сделано в СССР, Военная авиация, Длиннопост

При конструировании пришлось преодолевать многие проблемы - например, так называемый "тепловой барьер”: на скоростях свыше М = 2.5 поверхность самолета разогревалась до нескольких сот градусов, и обычный дюралюминий терял прочность. Поэтому основным конструкционным материалом для новой машины стала нержавеющая сталь (80% общей массы планера) и титановые сплавы (8% массы). Из специального жаростойкого дюралюминиевого сплава было выполнено лишь несиловые элементы (11% массы). Фюзеляж сделали сварным неразъемным. Его центральную часть занимает интегральный топливный бак. В задней части монтируются двигатели, в носовом отсеке - или радар (в истребителя), или аэрофотоаппараты и радиотехническое разведывательное оборудование (у разведчика).

Разведчик-бомбардировщик МиГ-25 Миг-25, Самолет-разведчик, Бомбардировщик, Сделано в СССР, Военная авиация, Длиннопост
Разведчик-бомбардировщик МиГ-25 Миг-25, Самолет-разведчик, Бомбардировщик, Сделано в СССР, Военная авиация, Длиннопост

Разведывательный вариант был построен первым, и первым поднялся в воздухе 6 марта 1964 г. После завершения программы государственных испытаний в 1969 году его взяли на вооружение и начали серийно производить на авиазаводе в г. Горький (сейчас Нижний Новгород) под индексом МиГ-25Р ("Изделие 02").
В 1971 году самолеты были доработаны для подвески специальных "термостатических" фугасных авиабомб, которые можно было сбрасывать из стратосферы на сверхзвуковой скорости. Четыре МиГ-25РБ (т.е. "разведчика-бомбардировщика", или "Изделие 02Б") передали в 1971 году в Египет, чтобы тот мог использовать их для ударов по Израилю. Однако в ВВС арабских стран эти машины выполняли лишь разведывательные полеты.

Разведчик-бомбардировщик МиГ-25 Миг-25, Самолет-разведчик, Бомбардировщик, Сделано в СССР, Военная авиация, Длиннопост
Разведчик-бомбардировщик МиГ-25 Миг-25, Самолет-разведчик, Бомбардировщик, Сделано в СССР, Военная авиация, Длиннопост

Все дальнейшие модели выпускались уже как разведчики-бомбардировщики, и отличались только составом радиотехнического разведывательного оборудования. Так, вариант с аппаратурой точной радиотехнической разведки "Куб-3" получил индекс МиГ-25РБК, с РЛС бокового обзора "Сабля Е" - МиГ-25РБС, со станцией общей радиотехнической разведки "Вираж-1" - МиГ-25РБВ, с РЛС бокового обзора "Шомпол" - МиГ-25РБШ. Для подготовки и тренировки пилотов был создан также двухместный "учебный" вариант МиГ-25РУ (выпускалась с 1972 года).

Разведчик-бомбардировщик МиГ-25 Миг-25, Самолет-разведчик, Бомбардировщик, Сделано в СССР, Военная авиация, Длиннопост
Разведчик-бомбардировщик МиГ-25 Миг-25, Самолет-разведчик, Бомбардировщик, Сделано в СССР, Военная авиация, Длиннопост

На специальных вариантах МиГ-25 было установлено 29 мировых рекордов, среди которых - абсолютный рекорд высоты полета - 37   650 метров.
На Горьковском авиазаводе в 1969-85 гг было выпущено 1 186 самолетов типа МиГ-25 (всех моделей), находившихся на вооружении ВВС 14 стран мира.

Разведчик-бомбардировщик МиГ-25 Миг-25, Самолет-разведчик, Бомбардировщик, Сделано в СССР, Военная авиация, Длиннопост
Разведчик-бомбардировщик МиГ-25 Миг-25, Самолет-разведчик, Бомбардировщик, Сделано в СССР, Военная авиация, Длиннопост
Разведчик-бомбардировщик МиГ-25 Миг-25, Самолет-разведчик, Бомбардировщик, Сделано в СССР, Военная авиация, Длиннопост
Разведчик-бомбардировщик МиГ-25 Миг-25, Самолет-разведчик, Бомбардировщик, Сделано в СССР, Военная авиация, Длиннопост
Разведчик-бомбардировщик МиГ-25 Миг-25, Самолет-разведчик, Бомбардировщик, Сделано в СССР, Военная авиация, Длиннопост
Разведчик-бомбардировщик МиГ-25 Миг-25, Самолет-разведчик, Бомбардировщик, Сделано в СССР, Военная авиация, Длиннопост
Разведчик-бомбардировщик МиГ-25 Миг-25, Самолет-разведчик, Бомбардировщик, Сделано в СССР, Военная авиация, Длиннопост
Разведчик-бомбардировщик МиГ-25 Миг-25, Самолет-разведчик, Бомбардировщик, Сделано в СССР, Военная авиация, Длиннопост
Разведчик-бомбардировщик МиГ-25 Миг-25, Самолет-разведчик, Бомбардировщик, Сделано в СССР, Военная авиация, Длиннопост
Разведчик-бомбардировщик МиГ-25 Миг-25, Самолет-разведчик, Бомбардировщик, Сделано в СССР, Военная авиация, Длиннопост
Разведчик-бомбардировщик МиГ-25 Миг-25, Самолет-разведчик, Бомбардировщик, Сделано в СССР, Военная авиация, Длиннопост
Разведчик-бомбардировщик МиГ-25 Миг-25, Самолет-разведчик, Бомбардировщик, Сделано в СССР, Военная авиация, Длиннопост
Показать полностью 19
Миг-25 Самолет-разведчик Бомбардировщик Сделано в СССР Военная авиация Длиннопост
2
24
FreshDeleted
FreshDeleted
2 месяца назад
Авиация и Техника

90-я отдельная дальнеразведывательная эскадрилья советских ВВС в Египте. 1968-72 гг⁠⁠

Источник: http://old.hubara-rus.ru/90odrae.html

В марте 1968 г. между СССР и ОАР (объект 015 по перечню 10-го Управления МО) было достигнуто соглашение о размещении на территории ОАР авиационной группы морской авиации в составе 6 самолётов Ту-16Р для ведения разведки в Средиземном море в интересах обеих стран. Согласно договоренности первоначальная численность этого подразделения, получившего название 90-й отдельная дальне-разведывательная эскадрилья особого назначения (90 одраэ ОН) с базированием на аэродроме Каир-Вест, составила 130 чел. Командиром эскадрильи был назначен п/п-к Вячеслав Петрущенко.

90-я отдельная дальнеразведывательная эскадрилья советских ВВС в Египте. 1968-72 гг Военная история, История авиации, СССР, Египет, Арабо-израильские войны, Военная авиация, Самолет, Самолет-разведчик, Самолет-амфибия, Ту-16, Ан-12, Ил-38, Флот, Историческое фото, Военная техника, 20 век, Длиннопост

Ту-16Р, бортовой номер 4376 (www.airwar.ru)

12 апреля 1968 года на египетской авиабазе приземлились первые машины во главе с командиром группы морских разведчиков п/п-ком Моряковым. Самолёты с экипажами прибыли в ОАР из состава КСФ, из 967-го ОДРАП (Североморск-1). Через полгода эскадрилью возглавил полковник Мирошниченко В., который сменился со своими экипажами в сентябре 1970 года. Дальнейшее комплектование группы морских разведчиков производилось на базе 943-й МРАП (п. Октябрьское) ВВС ЧФ.

90-я отдельная дальнеразведывательная эскадрилья советских ВВС в Египте. 1968-72 гг Военная история, История авиации, СССР, Египет, Арабо-израильские войны, Военная авиация, Самолет, Самолет-разведчик, Самолет-амфибия, Ту-16, Ан-12, Ил-38, Флот, Историческое фото, Военная техника, 20 век, Длиннопост

Ту-16Р, бортовой номер 4378.На этом самолёте летал командир группы морских разведчиков 90-й одраэ ОН п/п-к Моряков. Гл. техником машины был ст. л-т С.В. Калич. Каир-Вест. 1968-1969. (AVIONS Magazine, No.91, сайт "Палитра крыла")

Эскадрилья подчинялась непосредственно Главному военному советнику министра обороны ОАР генералу Лащенко П.Н., но при необходимости переходила в оперативное управление КП 5-й эскадры ВМФ СССР ("средиземноморской"), который размещался в Александрии. Весной 1970 г. полностью перешла в распоряжение командования ЧФ. Разведчики Ту-16Р парами выходили на Средиземное морем, реже на Красное, для вскрытию надводной обстановки. Основной целью являлись авианосные ударные группы в Средиземном море 6-го флота США во главе с флагманом - авианосцем "Independence". Задача экипажей состояла в обнаружении авианосцев, главным образом, и последующем фотографировании объекта всеми имеющимися аппаратами.
С появлением в составе эскадрильи самолётов, оборудованных станцией радиотехнической разведеки СРС-4 ("Квадрат-2"), в интересах арабской стороны советские Ту-16Р занимались радиоперехватом и обнаружением израильских РЛС.
В конце 1969 года эскадрилью дополнили 3 самолёта - постановщика помех Ан-12ПП из 117-го Берлинского ордена Кутузова радиополка специального назначения (Шауляй) и несколько Ан-24.

90-я отдельная дальнеразведывательная эскадрилья советских ВВС в Египте. 1968-72 гг Военная история, История авиации, СССР, Египет, Арабо-израильские войны, Военная авиация, Самолет, Самолет-разведчик, Самолет-амфибия, Ту-16, Ан-12, Ил-38, Флот, Историческое фото, Военная техника, 20 век, Длиннопост

Ан-12ПП (бортовой № 4377) из состава 90-й отдельной смешанной эскадрильи советских ВВС.Авиабаза Каир-Вест, 1969 г. (Журнал "История авиации" No. 31, c. 53)

90-я отдельная дальнеразведывательная эскадрилья советских ВВС в Египте. 1968-72 гг Военная история, История авиации, СССР, Египет, Арабо-израильские войны, Военная авиация, Самолет, Самолет-разведчик, Самолет-амфибия, Ту-16, Ан-12, Ил-38, Флот, Историческое фото, Военная техника, 20 век, Длиннопост

Ан-12ПП (Журнал "История авиации" No. 31, c. 51)

90-я отдельная дальнеразведывательная эскадрилья советских ВВС в Египте. 1968-72 гг Военная история, История авиации, СССР, Египет, Арабо-израильские войны, Военная авиация, Самолет, Самолет-разведчик, Самолет-амфибия, Ту-16, Ан-12, Ил-38, Флот, Историческое фото, Военная техника, 20 век, Длиннопост

Ан-12 (www.skywar.ru)

В январе-феврале на базе 57-й Смоленской морской ракетоносносной авиадивизии (аэродром базирования - Быхов) были сформированы и подготовлены для отправки в ОАР две группы по 4 самолета РЭБ Ту-16П, в дополнение к выполняющему задачу в Египте звену Ан-12ПП. В апреле под Асуаном на аэродроме Сахара приземлились первые 4 самолёта РЭБ Ту-16П из 170-го гвардейского краснознамённого морского ракетоносносного авиаполка ВВС ДКБФ из Быхова. Командовал отрядом самолётов РЭБ майор Маресов Анатолий Павлович, непосредственно подчинявшийся командиру эскадрильи полковнику Мирошниченко В.
В конце мая 1971 года в отряде произошла замена. Из 240-го гв. МРАП ДКБФ (Быхов) прибыли 4 экипажа, которыми командовал майор Е.В. Зимняков.
Командиры кораблей: майор Е.В. Зимняков, капитаны Б. Станкевич, П. Химченко, А.А. Гришкин.
Старшие техники В. Модестов, М. Грызунов, Б. Зорин, Г. Лозынин.
Ст. инженер отряда — Б. Купцов.

90-я отдельная дальнеразведывательная эскадрилья советских ВВС в Египте. 1968-72 гг Военная история, История авиации, СССР, Египет, Арабо-израильские войны, Военная авиация, Самолет, Самолет-разведчик, Самолет-амфибия, Ту-16, Ан-12, Ил-38, Флот, Историческое фото, Военная техника, 20 век, Длиннопост

Экипаж самолёта РЭБ ("Тогда в Египте ...")

90-я отдельная дальнеразведывательная эскадрилья советских ВВС в Египте. 1968-72 гг Военная история, История авиации, СССР, Египет, Арабо-израильские войны, Военная авиация, Самолет, Самолет-разведчик, Самолет-амфибия, Ту-16, Ан-12, Ил-38, Флот, Историческое фото, Военная техника, 20 век, Длиннопост

Перед спецкомандировкой в "страну с жарким климатом". Быхов. Апрель 1970 г

К фото - Экипаж Ту-16П гв. кз. "быховского" полка (слева направо: Баркевич А.П., капитан, командир корабля; Казанов А., лейтенант, пом. командира корабля; Трубников В.П., ст. лейтенант, штурман корабля; Чибиков В.А., лейтенант, второй штурман; Финашкин И., старшина, командир боевых установок) - 3 фото из личного архива В.А. Чибикова.

90-я отдельная дальнеразведывательная эскадрилья советских ВВС в Египте. 1968-72 гг Военная история, История авиации, СССР, Египет, Арабо-израильские войны, Военная авиация, Самолет, Самолет-разведчик, Самолет-амфибия, Ту-16, Ан-12, Ил-38, Флот, Историческое фото, Военная техника, 20 век, Длиннопост

"В Арабии мы были специалистами по сельскому хозяйству". 1970 г.

90-я отдельная дальнеразведывательная эскадрилья советских ВВС в Египте. 1968-72 гг Военная история, История авиации, СССР, Египет, Арабо-израильские войны, Военная авиация, Самолет, Самолет-разведчик, Самолет-амфибия, Ту-16, Ан-12, Ил-38, Флот, Историческое фото, Военная техника, 20 век, Длиннопост

Родная "Тушка". Борт 4387 в небе Египта

19 августа 1968 г. в 90 одраэ ОН вошла группа под командованием подполковника В.И. Голяна в составе 3 противолодочных самолётов-амфибий Бе-12 из 2-й эскадрильи 318 ОПЛАП ДД ВВС КЧФ. Самолёты с опознавательными знаками ОАР проследовали через Венгрию, Югославию.
Прибывшие экипажи самолётов Бе-12 уже через неделю приступили к выполнению поставленных перед ними задач в условиях африканских температур. По этой причине вылеты обычно планировались на утренние часы. Согласно полученным указаниям все вылеты производились парой самолётов. Максимальное удаление районов поиска от аэродрома базирования не превышало 350-400 км.

90-я отдельная дальнеразведывательная эскадрилья советских ВВС в Египте. 1968-72 гг Военная история, История авиации, СССР, Египет, Арабо-израильские войны, Военная авиация, Самолет, Самолет-разведчик, Самолет-амфибия, Ту-16, Ан-12, Ил-38, Флот, Историческое фото, Военная техника, 20 век, Длиннопост

Каир-Вест, 1969 год. В особо жаркие часы. (из личного архива А.С. Бексаева, сайт "Крылья над волнами")

90-я отдельная дальнеразведывательная эскадрилья советских ВВС в Египте. 1968-72 гг Военная история, История авиации, СССР, Египет, Арабо-израильские войны, Военная авиация, Самолет, Самолет-разведчик, Самолет-амфибия, Ту-16, Ан-12, Ил-38, Флот, Историческое фото, Военная техника, 20 век, Длиннопост

Бе-12 (www.skywar.ru)

За первых три месяца пребывания в АРЕ три экипажа произвели 38 самолёто-вылетов. Экипажи получили возможность (пока по своим подводным лодкам) оценить дальность средств поиска. Октябрь 1968 г. ознаменовался первыми двумя обнаружениями иностранных подводных лодок в Средиземном море: за первой слежение производилось 1 ч 37 мин, за второй - 48 мин.
Ввиду того что аэродром Каир-Вест находился на расстоянии свыше 200 км от побережья, по договоренности с арабской стороной Бе-12 перебазировали на аэродром Мерса-Матрух.
Учитывая ограниченный радиус самолётов Бе-12. командование авиации ВМФ пришло к выводу о целесообразности замены их самолётами Ил-38, что, безусловно, обеспечило бы получение большего объема информации о столь стратегически важном районе. Летом 1971 г. самолёты Бе-12 возвратились на аэродром постоянного базирования – на озеро Донузлав (п-в Крым).

90-я отдельная дальнеразведывательная эскадрилья советских ВВС в Египте. 1968-72 гг Военная история, История авиации, СССР, Египет, Арабо-израильские войны, Военная авиация, Самолет, Самолет-разведчик, Самолет-амфибия, Ту-16, Ан-12, Ил-38, Флот, Историческое фото, Военная техника, 20 век, Длиннопост

Бе-12 над Средиземным морем. Фото с борта истребителя НАТО (www.skywar.ru)

90-я отдельная дальнеразведывательная эскадрилья советских ВВС в Египте. 1968-72 гг Военная история, История авиации, СССР, Египет, Арабо-израильские войны, Военная авиация, Самолет, Самолет-разведчик, Самолет-амфибия, Ту-16, Ан-12, Ил-38, Флот, Историческое фото, Военная техника, 20 век, Длиннопост

А вот экипаж сфотографированного Бе-12. Каир-Вест, 1969 год. (из личного архива А.С. Бексаева, сайт "Крылья над волнами")

После принятия решения о замене самолётов Бе-12 на Ил-38 в авиацию СФ поступило указание отобрать экипажи лётного и технического состава. Кандидатов в середине августа 1970 г. доставили в Москву для получения указаний и инструктажа. В результате в спецкомандировку в страну «с жарким климатом» отправили лётчиков и техников из 24-го Киркинесского Краснознамённого ОПЛАП ДД (аэродром Федотово).
В сентябре 1970 г два самолёта Ил-38 с опознавательными знаками ОАР произвели посадку на аэродроме Мерса-Матрух и через несколько дней приступили к поисковым действиям . В июне следующего года прибыла еще пара Ил-38, а самолёты Бе-12 убыли в СССР. Предварительно экипажи тщательно изучили особенности района, расположение полигонов и зон с особым режимом полетов. Командовал группой майор Н.Ф. Пинчук. С применением самолётов Ил-38 удалось значительно расширить границы районов поиска.

90-я отдельная дальнеразведывательная эскадрилья советских ВВС в Египте. 1968-72 гг Военная история, История авиации, СССР, Египет, Арабо-израильские войны, Военная авиация, Самолет, Самолет-разведчик, Самолет-амфибия, Ту-16, Ан-12, Ил-38, Флот, Историческое фото, Военная техника, 20 век, Длиннопост

Пара Ил-38 над Средиземным морем (из личного архива И.Б. Киселевой)

90-я отдельная дальнеразведывательная эскадрилья советских ВВС в Египте. 1968-72 гг Военная история, История авиации, СССР, Египет, Арабо-израильские войны, Военная авиация, Самолет, Самолет-разведчик, Самолет-амфибия, Ту-16, Ан-12, Ил-38, Флот, Историческое фото, Военная техника, 20 век, Длиннопост

Ил-38 в Мерса-Матрух (из личного архива И.Б. Киселевой)

Работа экипажей самолётов Ил-38 началась не с поиска ПЛ в глубинах Средиземного моря, а с попытки обнаружить израильские ракетные катера на переходе из Франции. Задача решалась по просьбе руководства ОАР. Катеров на переходе не обнаружили, и, судя по всему, он закончился успешно.
Деятельность Ил-38 в Средиземном море протекала в различных условиях, она носила скорее демонстративный характер, и если на первом этапе обнаружений ПЛ, как и следовало ожидать, не было, то впоследствии они участились. Обращало внимание совпадение этих событий с приездом старшего группы авиации ВМФ из Каира на аэродром Мерса-Матрух или кануном какого-либо праздника. Проверить достоверность обнаружений не представлялось возможным, поскольку сигнал, получаемый на ленте самописца магнитометра, не обладает никакими классификационными признаками. Бесчисленные проверяющие, как и штаб авиации ВМФ, не были заинтересованы в объективной оценке поисковых усилий.

90-я отдельная дальнеразведывательная эскадрилья советских ВВС в Египте. 1968-72 гг Военная история, История авиации, СССР, Египет, Арабо-израильские войны, Военная авиация, Самолет, Самолет-разведчик, Самолет-амфибия, Ту-16, Ан-12, Ил-38, Флот, Историческое фото, Военная техника, 20 век, Длиннопост

Ил-38 готовится к взлёту. Мерса-Матрух (из личного архива И.Б. Киселевой)

Самолёты Ил-38 иногда производили длительные разведывательные полеты на большой высоте, выходили к Тирренское море и доходили до о. Монтекристо (на траверсе Корсики). Даже при небогатом оснащении самолёта получаемая информация иногда представляла значительный интерес.
В 1972 г. в связи со сложившейся обстановкой 90 одраэ ОН покинула Египет, оставив о нем и его народе самые теплые воспоминания, и прибыла в отнюдь не теплые северные края. Bсe хорошее когда-нибудь кончается.
За время базирования в Египте самолётов Ил-38 получили около 20 обнаружений иностранных ПЛ.
Соглашение с правительством Сомали о кратковременном базировании самолётов Ил-38 на аэродроме Бербера заключено в апреле 1972 г. В процессе пребывания на поддержание этого аэродрома в эксплуатационном состоянии затрачены значительные средства, построен центр связи ВМФ, созданы большие запасы горюче-смазочных материалов, а когда экипажам самолётов и прочим пришлось убыть из Сомали, все запасы материально-технических средств оставили.

90-я отдельная дальнеразведывательная эскадрилья советских ВВС в Египте. 1968-72 гг Военная история, История авиации, СССР, Египет, Арабо-израильские войны, Военная авиация, Самолет, Самолет-разведчик, Самолет-амфибия, Ту-16, Ан-12, Ил-38, Флот, Историческое фото, Военная техника, 20 век, Длиннопост

Ил-38. Бортовой номер 4399 (AVIONS Magazine, No.91, сайт "Палитра крыла")

Рассказ о советских "тушках" в Египте был бы неполным без упоминания о группе советских лётчиков и техников - "военных специалистов", которые в Асуане готовили египетские экипажи для ракетоносцев Ту. Осенью 1971 г. прибыли ракетоносцы Ту-16К-11-16 с экипажами из 9-го гвардейского МРАП. Самолёты перегоняли парами через Венгрию и Югославию. Накануне отправки в Египет 9-й ГМРАП из состава СФ был переведён с аэродрома Североморск-1 на Остров-2. Группу ракетоносцев возглавил полковник В.И. Колчин. Она насчитывала 10 самолётов.

90-я отдельная дальнеразведывательная эскадрилья советских ВВС в Египте. 1968-72 гг Военная история, История авиации, СССР, Египет, Арабо-израильские войны, Военная авиация, Самолет, Самолет-разведчик, Самолет-амфибия, Ту-16, Ан-12, Ил-38, Флот, Историческое фото, Военная техника, 20 век, Длиннопост

Ту-16К-11-16 ВВС Египта, середина 70-х гг. (журнал "Авиация и Время" 2001 No.1 (No.46), сайт "Палитра крыла")

бучение велось вплоть до полного вывода советского контингента из Египта по требованию президента А. Садата. В июле 1972 г. лётчики и технические специалисты покинули страну пирамид. Перед отъездом все 10 ракетоносцев были переданы египетской стороне. В составе ВВС АРЕ из них была сформирована 36-я эскадрилья под командованием подполковника Рауфа.
Однако, несмотря на категоричность требования своего президента о полном выводе советских военнослужащих и специалистов командованию ВВС Египта пришлось прибегнуть к помощи советских специалистов по "тушкам". Уже в декабре 1972 г. прибыла группа, теперь уже не "военных специалистов", а так называемых "инструкторов", из того же 9-го Гв МРАП. Руководил группой лётчик майор Корнев.

90-я отдельная дальнеразведывательная эскадрилья советских ВВС в Египте. 1968-72 гг Военная история, История авиации, СССР, Египет, Арабо-израильские войны, Военная авиация, Самолет, Самолет-разведчик, Самолет-амфибия, Ту-16, Ан-12, Ил-38, Флот, Историческое фото, Военная техника, 20 век, Длиннопост

"Нас вернули после июльского изгнания из АРЕ, декабрь 1972 г.". Группа инструкторов майора Корнева. (из личного архива В.И. Калачёва)

В состав группы входили: штурман самолёта, по одному технику по всем специальностям (был даже инструктор по авиаскладам!), и 4 специалиста по ракетному оборудованию и крылатым ракетам. По контракту советские авиационные специалисты проработали 6 месяцев, а «ракетчики» остались ещё на 3 месяца до конца октября 1973 года. Весной 1973 года самолёты 36-й эскадрильи ВВС АРЕ перебросили на авиабазу Каир-Вест поближе к линии фронта. Во время «октябрьской» войны («война Судного дня») ракетносцы Ту-16 наносили удары по позициям противника на линии Бар-Лева вдоль Суэцкого канала, при чем их успешная боевая работа подтвердило высокий уровень подготовки, как египетских экипажей, так и самой техники.
Кстати, подобное исключение египтяне сделали и для МиГ-25РБ. Опять же по просьбе египетской стороны в страну снова прибыли эти высотные разведчики. Был сформирован 154-й орао, который находился до конца 1973 года. Но запоздалое прибытие МиГ-25РБ не могло повлиять на неудачный для арабов ход войны, которую они так успешно начали в октябре. Данные фоторазведки с МиГов лишь подтверждали неотвратимость поражения в очередной войне с Израилем.

Источники:
- Журнал "Мир Авиации" №5, 2005, с. 24-39 Леонид Захаров "Командировка в Египет. Воспоминания штурмана авиации ВМФ"
- Журнал "История авиации" № 31, с. 46-53 Игорь Приходченко ""Двуликий Янус" Олега Антонова. Самолёты для радиоэлектронной борьбы"
- "Бе-12 Чайка" (www.airwar.ru)
- "Ил-38 выходят на морские просторы" (www.russarms.com)
- Гарнизон Федотово. Форум земляков
www.skywar.ru

Показать полностью 18
Военная история История авиации СССР Египет Арабо-израильские войны Военная авиация Самолет Самолет-разведчик Самолет-амфибия Ту-16 Ан-12 Ил-38 Флот Историческое фото Военная техника 20 век Длиннопост
0
62
nati595
nati595
2 месяца назад
Авиация и Техника

Разведчик Ту-22Р⁠⁠

Разведчик Ту-22Р Ту-22, Самолет-разведчик, Военная авиация, Сделано в СССР, Длиннопост

Ту-22Р стал первой модификацией сверхзвукового бомбардировщика. Эта машина и ее последующие варианты предназначались прежде всего для ведения радиотехнической и фоторазведки военно-промышленных объектов, аэродромов, стартовых позиций ракет, военно-морских баз и портов, РЛС и других военных объектов в глубоком тылу противника, а также на море, днем и ночью, в простых и сложных метеоусловиях.

Разведчик Ту-22Р Ту-22, Самолет-разведчик, Военная авиация, Сделано в СССР, Длиннопост

Бортовое оборудование позволяло вести радиотехнический поиск РЛС с использованием аппаратуры «Ромб-4А» и «Роза», радиолокационную разведку местности с помощью бортовой РЛС «Рубин» и фотографирование изображения на экране приставкой ФАРМ. В отсеке боевой нагрузки размещались в различных комбинациях фотоаппараты АФА-40, АФА-41, АФА-42, а также камера для ночной съемки НАФА-МК-75. Машина была укомплектована командной и связной («Гелий» с дальностью связи до 3000 км) радиостанциями, переговорным устройством СПУ-7, радиокомпасом АРК-54, системой слепой посадки СП-50 и станцией «Свод», кассетами КДС-16Г для сброса противорадиолокационных отражателей с бункерами АПП-22, станцией активных помех, РЛС «Рубин-1М», оптическим бомбовым ОПБ-15 и телевизионным стрелковым ТП-1 прицелами.
Кабина штурмана на Ту-22Р, в отличие от бомбардировщика, имела дополнительное окно в правом борту фюзеляжа, предназначавшееся для работы с визиром перспективного фотоаппарата.

Разведчик Ту-22Р Ту-22, Самолет-разведчик, Военная авиация, Сделано в СССР, Длиннопост

Опытный образец разведчика переоборудовали из 13-го серийного бомбардировщика (№ 1040034). Его выкатили из сборочного цеха в апреле 1961 года. Выполнив пять полетов в Казани, экипаж летчика-испытателя Горюнова (в который входили штурман Колосов и бортрадист Пирожков) 28 апреля 1961 года перелетел в Жуковский на летно-испытательную и доводочную базу (ЛИ и ДБ) ОКБ-156 для проведения заводских испытаний. После доработок и установки экспериментального оборудования самолет выполнил шесть тренировочных полетов перед воздушным праздником в Тушине, и лишь после этого с 24 июля начались испытательные полеты по программе. Старшим ведущим инженером по испытаниям был О.Г.Ефимов. Спустя менее трех месяцев, 10 октября, произошло чрезвычайное происшествие. При наземной гонке двигателей разрушилась турбина левого двигателя, и возникший пожар фактически полностью уничтожил машину. К этому времени самолет успел совершить 24 полета.

Разведчик Ту-22Р Ту-22, Самолет-разведчик, Военная авиация, Сделано в СССР, Длиннопост

Испытания продолжили на машине № 2050015 (в документах ее часто называли № 501), также переоборудованной из бомбардировщика. 26 февраля 1962 года этот самолет, совершивший семь полетов в Казани, перегнали в Жуковский, где испытания продолжили. Летали испытатели Е.Горюнов и Н.И.Горяинов. Первый этап совместных испытаний завершился 23 марта, после чего разведчик передали на государственные испытания. К этому времени были достигнуты (при полетном весе 57500 кг) максимальная скорость 1465 км/ч на высоте 11000 м, что соответствовало числу Маха, равному 1,38, а на бесфорсажном режиме работы двигателей (при максимальных оборотах) — 1022 км/ч (М=0,963). Вертикальная скорость, зафиксированная у земли, равнялась 18,6 м/с, а время набора высоты 10000 м — 15 мин.

Разведчик Ту-22Р Ту-22, Самолет-разведчик, Военная авиация, Сделано в СССР, Длиннопост

Ту-22Р сохранил возможность применяться в качестве бомбардировщика. Он мог загружаться бомбами калибра до 9000 кг и наносить бомбовые удары с любых высот днем и ночью, в простых и сложных метеоусловиях. Для этого требовалось лишь заменить разведывательное оборудование в отсеке боевой нагрузки на бомбардировочное. РЛС «Рубин-1А» и оптический прицел ОПБ-15 входили в состав стандартного оборудования.
Для индивидуальной защиты при прорыве через систему ПВО противника Ту-22Р оснащались устройствами постановки пассивных помех КДС-16 и кассетами АСО-2И, размещавшимися в гондолах основных опор шасси. На первых сериях разведчиков по-прежнему монтировали кормовую стрелковую установку. Впоследствии на некоторых машинах устанавливались вместо кормовой стрелковой установки ДК-20С станции активных помех СПС-151/152/153. Разведчик мог использоваться и в качестве самолета радиоэлектронной борьбы. Для этого необходимо было лишь оснастить его соответствующим съемным оборудованием.

Разведчик Ту-22Р Ту-22, Самолет-разведчик, Военная авиация, Сделано в СССР, Длиннопост

К концу 1961 года из сборочного цеха завода № 22 выкатили пять разведчиков. Первые два Ту-22Р (№ 304 и № 1032054) облетал заводской летчик-испытатель Б.В.Машковцев, третью (№ 401) поднимал в воздух A.M.Истомин, пятую (№ 1040034) — Герой Советского Союза В.В.Истомин, удостоенный этого высокого звания в годы Великой Отечественной войны.
Надо отметить, что полеты на первых серийных Ту-22Р перед сдачей их заказчику были полны драматизма. Проявлялись как конструктивные дефекты, так и ошибки экипажей, еще недостаточно освоивших машину. Так, на самолете № 1032054 (№ 305) на взлете сложились опоры шасси, и тяжелая машина распласталась на взлетно-посадочной полосе. Лишь чудом обошлось без пожара, но тяжелую травму получил штурман Н.Шамиев. Позже, комментируя этот случай, начальник летно-испытательной станции завода № 22 Г.Я.Фомин рассказывал: «На органы управления машиной вывели общий тумблер выпуска и уборки шасси. По предположению аварийной комиссии, Машковцев случайно (нечаянно) задел тумблер, установив его в положение «убрано», затем тут же его переключил в положение «нейтрально», но сигнал прошел и замки сработали. Машина упала на бетон. После этого случая поставили два тумблера «выпуск» и «уборка». А поврежденную машину восстановили».

Разведчик Ту-22Р Ту-22, Самолет-разведчик, Военная авиация, Сделано в СССР, Длиннопост

При выполнении площадки на сверхзвуковой скорости третью машину стало раскачивать вверх-вниз. К тому времени этот дефект Ту-22 еще не «излечили», и экипажу пришлось катапультироваться. Однако после этого самолет успокоился, и лишь выработав топливо, упал на землю. На пятом Ту-22Р у летчика-испытателя В.В.Истомина при посадке сложились опоры шасси, но и в этот раз обошлось без пожара.
В 1962 году командование Дальней авиации передало на совместные испытания еще два Ту-22Р (№ 5029025 и № 1029034). Жизнь второй машины оказалась короткой. 18 апреля самолет, на борту которого находился экипаж ЛИИ в составе летчика Н.В.Аксенова, штурмана Н.Ф.Бочкарева и радиста В.М.Шестухина, потерпел катастрофу. После набора высоты 11-12 км пропала связь командира с командным пунктом, пилот не отвечал на запросы экипажа и не корректировал маршрут полета по командам с земли. Поняв, что дело плохо, и получив приказ с земли, штурман и радист катапультировались. Причину катастрофы так и не установили, но предположили временное нарушение работоспособности летчика.

Разведчик Ту-22Р Ту-22, Самолет-разведчик, Военная авиация, Сделано в СССР, Длиннопост

На серийных Ту-22Р третий член экипажа, стрелок-радист, стал именоваться оператором. Это, видимо, объяснялось тем, что теперь он обслуживал и многочисленное дополнительное оборудование разведчика.
Конструкторы постепенно модернизировали Ту-22Р, стараясь избавить его от наиболее важных недостатков. В 1965 году на одной машине установили двигатели РД-7М2 тягой 16500 кг (это мероприятие намечалось еще осенью 1961 г., но задержалось из-за длительной доводки двигателей). Одновременно применили элерон-закрылки. Теперь элероны работали лишь на дозвуковых скоростях, а при переходе на сверхзвук отключались, и их функцию выполняли внешние секции закрылков. Примененное техническое решение позволило исключить реверс элеронов и расширить диапазон скоростей полета. Платой за это стало усложнение системы управления самолетом. Одновременно удалось увеличить критическую скорость флаттера крыла. Противофлаттерные грузы стали не нужны, и их сняли. Изменили конструкцию шасси, сделав подвеску мягче.
Часть самолетов Ту-22Р оснастили аппаратурой радиотехнической разведки «Куб». Они именовались Ту-22РК.

Разведчик Ту-22Р Ту-22, Самолет-разведчик, Военная авиация, Сделано в СССР, Длиннопост

В общей сложности завод № 22 построил около 130 разведчиков-бомбардировщиков (включая опытные образцы, переделанные из бомбардировщиков Ту-22). Большая часть Ту-22Р попала в Дальнюю авиацию, немногим более 40 машин находилось в составе авиации Балтийского и Черноморского флотов.
В 1962 году самолет еще не прошел полностью испытаний, не был принят на вооружение, а Ту-22 уже комплектовались части Дальней авиации. Сдав ОКБ-156 восемь машин первых трех серий, коллектив завода № 22 с 3-й серии приступил к постройке разведчиков-бомбардировщиков Ту-22Р для ВВС.
Вслед за тремя полками 15-й дивизии осваивать Ту-22Р стал отдельный разведывательный авиаполк в Зябровке (также в районе Гомеля). Похоже, западное направление считалось самым опасным для СССР, и именно на этих рубежах были сосредоточены почти все Ту-22. В 1962 году завод № 22 выпустил последние два бомбардировщика и полностью перешел на выпуск Ту-22Р. К концу года заказчик получил в дополнение к пяти машинам прошлого года выпуска еще 30 разведчиков, а производство все наращивалось. Соответственно, ими стали вооружать новые воинские части. Эти машины стал осваивать личный состав отдельного гвардейского дальнего разведывательного полка авиации ВМФ, дислоцировавшегося на аэродроме Чкаловск в Калининградской области. Последние серийные разведчики поступали в 199-й отдельный гвардейский дальний разведывательный полк в Нежине и авиаполк ВВС Черноморского флота в Саках (Крым).

Разведчик Ту-22Р Ту-22, Самолет-разведчик, Военная авиация, Сделано в СССР, Длиннопост

В середине 1960-х годов внедрили централизованную заправку самолетов топливом, значительно упростившую процедуру подготовки к повторному вылету.
В конце 1967 года в 121-й гвардейский отдельный разведывательный полк Дальней авиации был направлен для продолжения службы летчик Г.А.Клепиковский. В течение десяти лет, предшествовавших этому назначению, Геннадий Андреевич был сначала вторым летчиком, а затем командиром корабля Ту-16. Его переучивание на Ту-22Р проходило сначала на заводах в Рыбинске и Казани, где делали двигатели и сами самолеты. С января 1968 года Клепиковский приступил к полетам на Ту-22Р, а в апреле-мае полк перевооружили на Ту-22К и Ту-22П. С 1968-го по 1969 год Геннадий Андреевич летал в качестве командира Ту-22П. В 1970 году его назначили на должность заместителя командира эскадрильи по политчасти, и он летал на Ту-22К до 1980 года.
«Мои воспоминания, — рассказывал Геннадий Андреевич, — сугубо субъективны, поскольку за все время летной работы у меня не было ни одного отказа авиатехники, которые могли бы как-то повлиять на результаты полета. Повезло, конечно! Были опасные, даже очень опасные моменты, но не по вине техники, а, как говорится, — человеческий фактор или неблагоприятные стечения обстоятельств. Мои отзывы о самолете Ту-22 — самые восторженные! Машина конструктивно сложная, в пилотировании — строгая, обзор — ограниченный, а посадка весьма скоротечная. Но каждый полет доставлял удовлетворение!»

Разведчик Ту-22Р Ту-22, Самолет-разведчик, Военная авиация, Сделано в СССР, Длиннопост

ЛТХ:
Модификация: Ту-22Р
Размах крыльев, м: 23,17
Длина, м: 41,60
Высота, м: 10,13
Площадь крыла, м2: 162,25
Масса, кг
-пустого самолета: 43600
-нормальная взлетная: 69000
-максимальная взлетная: 85000
Тип двигателя: 2 х ТРД ВД-7М
Тяга, кгс
-взлетная: 2 х 10500
-на форсаже: 2 х 16000
Максимальная скорость, км/ч: 1410
Крейсерская скорость, км/ч: 950
Практическая дальность, км: 4900
Практический потолок, м: 13500
Экипаж, чел: 3
Вооружение: 1 х 23-мм пушка НР-23 в хвостовом отсеке.

Показать полностью 10
Ту-22 Самолет-разведчик Военная авиация Сделано в СССР Длиннопост
2
59
nati595
nati595
2 месяца назад
Авиация и Техника

Ту-123 «Ястреб»⁠⁠

Ту-123 «Ястреб» Туполев, Самолет-разведчик, Беспилотник, Сделано в СССР, Авиация, Военная техника, Длиннопост

В конце 50-х годов в связи с нарастанием угрозы ядерного удара со стороны США, руководство СССР приняло решение создать систему дальней беспилотной фото- и радиоразведки под шифром «Ястреб» (постановление СМ №900-376 от 16.08.1960). Ответственным за решение этой задачи определили ОКБ Туполева. КБ поручалось на основе созданного опытного беспилотного самолета Ту-121 спроектировать дальний беспилотный разведчик. В отличие от исходного самолета «121», в соответствии с новым назначением разведывательный БПЛА должен был быть оборудован аппаратурой фото и радиоразведки, системами привода в заданную точку и спасения полученных разведывательных материалов. Дополнительно КБ поручалось проработать возможность многоразового использования всего беспилотного ЛА.

Ту-123 «Ястреб» Туполев, Самолет-разведчик, Беспилотник, Сделано в СССР, Авиация, Военная техника, Длиннопост

Сроки на создание системы задавались очень жесткие: заводские летные испытания должны были начаться в третьем квартале 1960 г, совместные испытания через год, а уже в 1961 году завод №64 в Воронеже должен был выпустить 18 серийных машин. Новый беспилотный самолет-разведчик получил по КБ обозначение самолет «123» (Ту-123) или ДБР-1 (Дальний беспилотный разведчик).

Ту-123 «Ястреб» Туполев, Самолет-разведчик, Беспилотник, Сделано в СССР, Авиация, Военная техника, Длиннопост

При проектировании БПЛА Ту-123 и системы «Ястреб» КБ, как ведущей организации по теме пришлось столкнуться с рядом новых проблем, по своему характеру отличавшимися от тех с которыми оно столкнулось при работах над ударным прототипом:
      - создание высокоточной разведывательной аппаратуры и обеспечение для нее необходимых окружающих условий на борту;
      - создание навигационного комплекса, способного обеспечить автономный полет по заданной траектории полета и привод беспилотного самолета в заданный район; посадки отделяемого контейнера;
      - необходимо было обеспечить автономность базирования и применения комплекса в условиях неподготовленных в инженерном отношении и удаленных от стационарных технических баз стартовых позиций;
      - перебазирование элементов системы своим ходом до 500 км с сохранением боеспособности;
      - посадка на землю или на водную поверхность спасаемого контейнера с разведывательным оборудованием, создание эффективной парашютной посадочной системы спасения носового отсека, его отделение от фюзеляжа в полете;
      - оснащение системы средствами обработки развединформации;
      - создание ряда специализированных систем автоматической проверки бортового оборудования;
      - разработать и проверить идеологию различных этапов эксплуатации системы, создать для строевых частей необходимую эксплуатационную документацию по системе.
      Над всеми этими проблемами совместно с А.А.Туполевым работали В.П.Сахаров, на которого была возложена организация проектирования системы, В.И.Близнюк занимался увязкой элементов системы и компоновкой самолета-разведчика, разработку и организацию производства самоходной пусковой установки, как и при проектировании изделия «121», вел А.В.Надашкевич, производство первых образцов на опытном заводе возглавил В.П.Николаев, подготовкой и проведением испытаний занималось специальное испытательное подразделение руководимое Б.Н.Гроздовым.

Ту-123 «Ястреб» Туполев, Самолет-разведчик, Беспилотник, Сделано в СССР, Авиация, Военная техника, Длиннопост
Ту-123 «Ястреб» Туполев, Самолет-разведчик, Беспилотник, Сделано в СССР, Авиация, Военная техника, Длиннопост

В БОЕВОМ СТРОЮ. Задел по Ту-121 позволил в короткие сроки подготовить к испытаниям первые экземпляры для заводских и совместных испытаний. Заводские испытания были закончены в сентябре 1961 года. Совместные с военными государственные испытания были закончены в декабре 1963 года. На основании положительных результатов этих испытаний Постановлением Совета Министров СССР N 444-178 от 23 мая 1964 года система дальней беспилотной фото- и радиотехнической разведки ДБР-1 «Ястреб» была принята на вооружение ВВС СА.

Ту-123 «Ястреб» Туполев, Самолет-разведчик, Беспилотник, Сделано в СССР, Авиация, Военная техника, Длиннопост

Серийное производство БПЛА Ту-123 и других элементов системы продолжалось в Воронеже до 1972 года, всего было построено 52 экземпляра беспилотного самолета-разведчика. Полеты «Ястреба» с целью проверки и поддержания практических навыков специалистов частей БСР проводились, как правило, только на крупных советских полигонах (Забайкалье, Дальний Восток, Средняя Азия). Маршрут прокладывался над малонаселенными районами СССР. Если из-за отказа бортовой аппаратуры самолет отклонялся от маршрута с тенденцией ухода за пределы полигона, производилась его ликвидация: с земли поступала радиокоманда на выключение двигателя и перевод машины в пикирование с глубоким креном.
    Система состояла на вооружении разведывательных подразделений ВВС, дислоцировавшихся в западных приграничных военных округах, до 1979 года. После принятия на вооружение в 1972 г. разведчика МиГ-25Р комплексы ДБР-1 постепенно стали снимать с эксплуатации и все их элементы были утилизированы. Самолеты частично были переданы на полигоны ВВС для оборудования мишенной обстановки (имитировали американские ракеты «Першинг»).Сохранившийся экземпляр БПЛА Ту-123 представлен на выставке авиационной техники на Центральном аэродроме в Москве.
    Создание в КБ самолетов Ту-121, Ту-123 и системы «Ястреб» заложило основы по аэродинамическим расчетам беспилотных самолетов с учетом законов автоматического управления, специфики проектирования и изготовления бортового оборудования и, прежде всего, по системам навигации и управления, технологии изготовления и отработки в производстве беспилотных летательных аппаратов, их испытаний и доводки. Совместно с научно-исследовательскими институтами ВВС была определена идеология боевого использования и технической эксплуатации подобных систем в строевых частях.

Ту-123 «Ястреб» Туполев, Самолет-разведчик, Беспилотник, Сделано в СССР, Авиация, Военная техника, Длиннопост

МОДИФИКАЦИИ. На основе самолета Ту-123 было подготовлено несколько проектов модификаций исходного образца:

беспилотный самолет-мишень Ту-123М («Ястреб-М»), был построен опытный экземпляр;

пилотируемый вариант Ту-123П или изделие 141 («Ястреб-П»), был подготовлен проект возвращаемого разведчика с пилотом на борту;

самолет Ту-139 (Ястреб 2) - полностью спасаемый вариант самолета Ту-123, построено несколько опытных образцов;

проект самолета Ту-123 с ядерной силовой установкой;

проект самолета Ту-123 с ПВРД, рассчитанный на скорости соответствующие М=3-4;

проект использования самолетов Ту-121 или Ту-123 как последней ступени в ударной ракетной планирующей системе "ДП".

Показать полностью 7
Туполев Самолет-разведчик Беспилотник Сделано в СССР Авиация Военная техника Длиннопост
1
153
nati595
nati595
2 месяца назад
Авиация и Техника

Фехтовальщик над "Китти Хоком"⁠⁠

Фехтовальщик над "Китти Хоком" Су-24, Самолет-разведчик, Авианосец, Сделано в СССР, Военная история, Военная авиация, Длиннопост

Этот самолет появился в рядах отечественных военно-воздушных сил в середине 1980-х годов. Он до сих пор остается на боевом посту, прекрасно справляясь со стоящими перед ним задачами. Ему уже ставят памятники, отдавая дань заслугам и возможностям. Он поучаствовал в нескольких вооруженных конфликтах, но славу ему принесли полеты в мирное время. За рубежом он стал широко известен, когда «посрамил» американское авианосное соединение.

Фехтовальщик над "Китти Хоком" Су-24, Самолет-разведчик, Авианосец, Сделано в СССР, Военная история, Военная авиация, Длиннопост

Тактические разведчики в СССР зачастую создавались путем модернизации уже выпускавшихся серийно истребителей и бомбардировщиков. В 1950-е годы таким самолетом стал Ил-28Р (производство в 1949–1955 годах, снят с вооружения в начале 1960-х годов), созданный на базе первого советского реактивного фронтового бомбардировщика Ил-28. Ему на смену пришли машины яковлевского КБ: сначала Як-27Р (производство в 1958–1962 годах, снят с вооружения в середине 1970-х годов) на базе барражирующего истребителя-перехватчика Як-27, затем Як-28Р (производство в 1966–1970 годах, снят с вооружения 1994 году), основой для которого послужил сверхзвуковой фронтовой бомбардировщик Як-28. Кстати, Як-28Р за полное отсутствие вооружения на борту получил в войсках шутливое прозвище «голубь мира». Параллельно с ним использовался тактический самолет-разведчик МиГ-21Р (производство в 1965–1971 годах, снят с вооружения в начале 1990-х годов), созданный на базе всепогодного перехватчика МиГ-21ПФ. Однако он обладал недостаточной для разведчика дальностью полета.

Фехтовальщик над "Китти Хоком" Су-24, Самолет-разведчик, Авианосец, Сделано в СССР, Военная история, Военная авиация, Длиннопост

Заменить их, предоставив новые возможности ведения тактической разведки, смог в середине 1980-х годов самолет Су-24МР, созданный в ОКБ Сухого – филиале компании «Сухой».

Фехтовальщик над "Китти Хоком" Су-24, Самолет-разведчик, Авианосец, Сделано в СССР, Военная история, Военная авиация, Длиннопост

Утро 17 октября 2000 года. Район Японского моря между островом Хоккайдо и Приморским краем. До российского берега – примерно 300 км. Американский авианосец «Китти Хок» (CV-63 USS Kitty Hawk) направляется в сторону Республики Корея, где в районе города Пусан 25 октября должны начаться американо-корейские учения Foal Eagle 2000. Корабль идет малым ходом, одновременно проводя пополнение запасов топлива с идущего рядом танкера. Что произошло дальше лучше описывает летчик военно-морских сил США, чье письмо было выложено в интернет 9 декабря 2000 года и обсуждалось на многих авиационных форумах. Единственное, что сделал получатель письма, это убрал имя пилота, а также смягчил ряд его крепких выражений:

Фехтовальщик над "Китти Хоком" Су-24, Самолет-разведчик, Авианосец, Сделано в СССР, Военная история, Военная авиация, Длиннопост

"…Плавание было довольно легким и интересным: 54 дня в море, 40 – в порту и 45 летных часов только за один месяц! Да уж, мы отлетали свои задницы! Поскольку я был один из трех командиров эскадрилий со всей своей суперкрутизной, я много летал.

Фехтовальщик над "Китти Хоком" Су-24, Самолет-разведчик, Авианосец, Сделано в СССР, Военная история, Военная авиация, Длиннопост

Я был на мостике на очереди, чтобы управлять кораблем, поскольку есть куча O-5 [капитаны 2-го ранга / подполковники – здесь и далее в квадратных скобках комментарии получателя письма] и несколько O-4 [капитаны 3-го ранга / майоры], которые нарабатывают себе “швартовочные” навыки.

Фехтовальщик над "Китти Хоком" Су-24, Самолет-разведчик, Авианосец, Сделано в СССР, Военная история, Военная авиация, Длиннопост

Это способ побыть супергероем, когда ты отдаешь команды “права руля” и “лево руля”, “эй, это ручка управления скоростью хода, чувак” и чешешь рядом с кораблем снабжения во время UNREPS [операция пополнения запасов]. Вы делаете это под пристальным наблюдением капитана корабля и CDO (дежурный офицер класса O-5, обычно штурман или помощник штурмана).

Фехтовальщик над "Китти Хоком" Су-24, Самолет-разведчик, Авианосец, Сделано в СССР, Военная история, Военная авиация, Длиннопост

Так вот, сижу я там и треплюсь о всякой фигне со своим напарником, который также получает свою “квалификацию”. Тут мы получаем по ящику звонок из CIC (информационного центра боевых операций). Они говорят: “Сэр, у нас появились признаки активности русских истребителей”.

Фехтовальщик над "Китти Хоком" Су-24, Самолет-разведчик, Авианосец, Сделано в СССР, Военная история, Военная авиация, Длиннопост

Капитан говорит ему: “Запускаем боеготовые истребители”. Парень отвечает, что они могут объявить только “Тревогу 30” (вылет в течение 30 минут после уведомления). Капитан охреневает и говорит: “Запустите все, что у нас есть”. Я побежал к штурманскому телефону и позвонил SDO (офицеру дежурной эскадрильи). В тот день дежурила не наша эскадрилья, так что я велел ему выяснить, кто дежурит, и сделать так, чтобы они подняли свои задницы и мчались на полетную палубу (только “Тревога 7” предполагает, что пилоты дежурят на полетной палубе и готовы подняться в воздух; “Тревога 30” означает, что они находятся в дежурной комнате).

Фехтовальщик над "Китти Хоком" Су-24, Самолет-разведчик, Авианосец, Сделано в СССР, Военная история, Военная авиация, Длиннопост

В любом случае спустя 40 минут после того, как CO выдало предупреждение, русские
Су-27 Flanker и Су-24 Fencer, делая 920 км/ч, проходят в 60 м прямо над рубкой “Китти Хока”. Это было как в фильме “Топ Ган”! Капитан на мостике пролил на ботинки свой кофе, все говорят: “Твою мать!” В тот момент я посмотрел на капитана, его лицо было багровым. Он выглядел так, как будто вываживал свою жену, которую поимел морской пехотинец. Русские истребители совершили еще два скоростных пролета на малой высоте, прежде чем мы, наконец, подняли с палубы первый самолет – EA-6B Prowler (самолет радиоэлектронной борьбы и разведки). Именно! Мы подняли гребаный Prowler, и он оказался один на один с Flanker (Су-27) прямо перед кораблем. Flanker зашел ему в хвост, вроде как медведь, который подмигивает маленькому зайчонку перед тем, как его сожрать. Он (Prowler) взывал о помощи, прежде чем, наконец, поднялся в воздух Hornet (F/A-18) из нашей сестринской эскадрильи – я использую этот термин в буквальном смысле, потому что они были похожи на кучу трахнутых девчонок, заигрывающих с русскими, – чтобы выполнить перехват. Но было слишком поздно. Вся команда, задрав головы, смотрела, как русские насмехались над нашей убогой попыткой остановить их.

Фехтовальщик над "Китти Хоком" Су-24, Самолет-разведчик, Авианосец, Сделано в СССР, Военная история, Военная авиация, Длиннопост

Смешная часть истории заключалась в том, что адмирал и CAG (командующий авиационной группой авианосца) были в это время на утреннем совещании в зале командования, где их прервал оглушительный рык русских, круживших над рубкой авианосца. Офицер из штаба CAG рассказал мне потом, что они посмотрели друг на друга, на план полетов, убедились, что у нас не было никаких полетов, намеченных на несколько ближайших часов, и сказали: “Что это было?”

Фехтовальщик над "Китти Хоком" Су-24, Самолет-разведчик, Авианосец, Сделано в СССР, Военная история, Военная авиация, Длиннопост

Четыре дня спустя русская разведслужба прислала по электронной почте командиру “Китти Хока” письмо, вложив в него фотографии, на которых наши летчики метались по полетной палубе, отчаянно пытаясь поднять в воздух самолеты. Я совершенно уверен, что у нас был уволен гребаный мальчик-неудачник, который отвечал за противовоздушную оборону нашей боевой группы (офицер, отвечавший за управление кораблем и обеспечение боевых операций). Ирония еще и в том, что всего за несколько недель до этого инцидента прошла смена адмиральской команды… Высшие морские офицеры после этого символически поставили на колени все наше авиационное крыло, держа его круглосуточно в воздухе, словно это были времена Второй мировой войны.

Фехтовальщик над "Китти Хоком" Су-24, Самолет-разведчик, Авианосец, Сделано в СССР, Военная история, Военная авиация, Длиннопост

Вчера эту историю обсосали все российские и японские газеты. Русские даже наградили медалью их летчика за его достижения. Что за долбаный стыд! Я чувствовал, будто я из “Несносных медведей” (это фильм-комедия о худшей подростковой бейсбольной команде “Медведи”. – Ред.), и нам надрали задницы, а я даже не сошел со скамейки запасных, чтобы помочь…».

Небольшое уточнение: в том пролете над палубой «Китти Хок» участвовали два Су-24МР из 799-го отдельного разведывательного авиационного полка, базировавшиеся на аэродроме Варфоломеевка (недалеко от Владивостока). Именно они сделали те самые снимки, которые потом были любезно отправлены на сайт авианосца по электронной почте. По словам бывшего тогда главнокомандующим ВВС России Анатолия Карнукова, «это была плановая разведка, в ходе которой, однако, решались необычные задачи». При этом никакие международные соглашения российской стороной нарушены не были. По словам главкома, результаты разведки «были впечатляющими»: на снимках Су-24МР можно было разглядеть, как моряки начали срочно рубить шланги, соединявшие авианосец с танкером, поскольку решили, что их атакуют, и старались избежать пожара из-за разлива топлива.

Фехтовальщик над "Китти Хоком" Су-24, Самолет-разведчик, Авианосец, Сделано в СССР, Военная история, Военная авиация, Длиннопост

С начала 1960-х годов в ОКБ Павла Осиповича Сухого разрабатывался новый фронтовой бомбардировщик. Эта машина должна была занять нишу между истребителями-бомбардировщиками Су-7 / Су-17 и дальними бомбардировщиками Ту-22 / Ту-22М. Однако проект, получивший в ОКБ внутреннее обозначение Т-6, рождался достаточно сложно. Вот как об этом писал Олег Сергеевич Самойлович, работавший в ОКБ Сухого с февраля 1957 года (в 1982–1983 годах он был первым заместителем генерального конструктора ОКБ, а с 1983 по 1985 год – заместителем генерального конструктора ОКБ): «Военные подгоняли: скорей, скорей, скорей... Спешка приводила к ошибкам практически на всех этапах создания машины – от проектирования до испытаний. Поэтому Су-24, на мой взгляд, является самым трудным самолетом нашего КБ».

Фехтовальщик над "Китти Хоком" Су-24, Самолет-разведчик, Авианосец, Сделано в СССР, Военная история, Военная авиация, Длиннопост

После долгого этапа согласования техзадания лишь в августе 1968 года вышло постановление ЦК КПСС и Совета Министров СССР о создании Су-24 с крылом изменяемой геометрии. «Самолет спроектировали и построили всего за 26 месяцев, его первый вылет состоялся в январе 1972 года, а уже в марте было принято решение о запуске Су-24 в серию, – рассказывал Самойлович. – А впереди было еще три года напряженных летных испытаний».

Фехтовальщик над "Китти Хоком" Су-24, Самолет-разведчик, Авианосец, Сделано в СССР, Военная история, Военная авиация, Длиннопост

Летные испытания Су-24 тоже складывались очень сложно, произошло большое количество происшествий. «Всего было потеряно 10 самолетов, в том числе по вине конструкции – три, все остальные – из-за двигателя АЛ-21Ф3, – уточняет Самойлович. – Кроме того, в летных испытаниях было потеряно четыре самолета Су-24М. К сожалению, это сопровождалось гибелью людей: погибло 13 летчиков-испытателей и штурманов. Катапультировались и остались живы восемь человек».

Фехтовальщик над "Китти Хоком" Су-24, Самолет-разведчик, Авианосец, Сделано в СССР, Военная история, Военная авиация, Длиннопост

Из-за задержки создания Су-24 постоянно откладывалось и создание на его основе тактического разведчика. Хотя предэскизное проектирование такой модификации началось еще в августе 1965 года, лишь в 1970 году появился аванпроект Т-58МР на основе первой серийной модификации Су-24.

Тогда же начались работы по созданию специализированной аппаратуры и ее интеграции в бортовой комплекс самолета. Однако вскоре в ОКБ Сухого появился проект модернизированного Су-24М.

Поэтому проект Т-58МР так и остался на бумаге, а в 1975 году началась разработка разведчика Су-24МР уже на основе Су-24М. Его полномасштабное проектирование началось только в 1978 году.

Техническое задание на Су-24МР предусматривало создание машины, способной выполнять все виды разведки на расстоянии до 400 км за линией фронта в любое время суток, в любых погодных условиях и в условиях противодействия сильной ПВО противника. В июле 1980 года летчик-испытатель Анатолий Иванов совершил первый полет на прототипе разведчика Т6МР-26. Госиспытания Су-24МР завершились в 1982 году, а уже через год Новосибирский авиационный завод им. В. П. Чкалова собрал первый серийный Су-24МР.

Фехтовальщик над "Китти Хоком" Су-24, Самолет-разведчик, Авианосец, Сделано в СССР, Военная история, Военная авиация, Длиннопост

Су-24МР стал первым в СССР самолетом, способным вести видовую, радиотехническую и радиационную разведку. В состав бортового разведкомплекса вошли радиолокационная станция (РЛС) бокового обзора, тепло- и телевизионная аппаратура, панорамный и перспективный фотоаппараты, аппаратура радиотехнической разведки. С точки зрения комплексности получаемой развединформации Су-24МР до сих пор не имеет конкурентов. От серийного Су-24 он отличался более коротким фюзеляжем, носовым радиопрозрачным обтекателем упрощенной формы, под которым установлена только РЛС следования рельефу местности. На разведчике отсутствует пушка. На нижней поверхности фюзеляжа оборудованы выступающие обтекатели с окнами для оптической аппаратуры разведки. На центральном подфюзеляжном пилоне подвешиваются контейнеры с разведывательной аппаратурой, на двух пилонах под неподвижными частями крыла – дополнительные топливные баки. На пилоне под правой подвижной консолью крыла находится контейнер с аппаратурой радиационной разведки. Этот контейнер довольно редко снимается с Су-24МР, став главным внешним отличием разведчика от бомбардировщика.

Фехтовальщик над "Китти Хоком" Су-24, Самолет-разведчик, Авианосец, Сделано в СССР, Военная история, Военная авиация, Длиннопост

Вооружение Су-24МР состоит лишь из двух управляемых ракет «воздух – воздух»
Р-60/50М, которые подвешиваются на пилон под левой поворотной консолью крыла. За отсутствие наступательного вооружения Су-24МР, как в свое время и Як-28Р, прозвали в частях «голубь мира».

Фехтовальщик над "Китти Хоком" Су-24, Самолет-разведчик, Авианосец, Сделано в СССР, Военная история, Военная авиация, Длиннопост

Су-24МР поступали на вооружение отдельных разведывательных авиаполков ВВС и авиации ВМФ. Первое его использование в боевых действиях произошло в ноябре 1992 года: четыре машины выполняли разведывательные полеты в зоне осетино-ингушского конфликта. Вслед за этим в 1990–2000-х годах Су-24МР вели разведку в Чечне, Таджикистане, а также выполняли разведывательные полеты вдоль границ с Грузией. Две машины были сбиты над Чечней переносными зенитными ракетами. После этих потерь экипажи Су-24МР на свой страх и риск «подкорректировали» тактику боевого применения – стали летать еще ниже (на высотах порядка 100–150 м) и быстрее (до 900 км/ч). Рассматривался вариант сопровождения Су-24МР истребителями, но оказалось, что Су-27 и МиГ-29 способны удержаться на таком режиме в одном строю с разведчиком всего несколько минут. Так и остались Су-24МР одинокими воинами – полеты на разведку выполняются одиночными самолетами.

Фехтовальщик над "Китти Хоком" Су-24, Самолет-разведчик, Авианосец, Сделано в СССР, Военная история, Военная авиация, Длиннопост

ЛТХ:
Модификация: Су-24МР
Размах крыла, м
-максимальный: 17,63
-минимальный: 10,37
Длина самолета, м: 24,53
Высота самолета, м: 6,19
Площадь крыла, м2
-максимальная: 55,16
-минимальная: 51,02
Масса, кг
-пустого самолета: 22100
-нормальная взлетная: 33325
-максимальная взлетная: 39700
Топливо, кг
-внутренние топливо: 9800
-ПТБ: 39700 (4 х 1250 или 2 х 3000 л)
Тип двигателя: 2 х ТРДФ НПО АЛ-21-Ф-3А
Тяга, кН
-нефорсированная: 2 х 76.49
-форсированная: 2 х 110.32
Максимальная скорость, км/ч
-на высоте: 1430 (М=1.35)
-на высоте с контейнерами: 1200
-у земли: 1320
Перегоночная дальность, км
-без дозаправки: 2500
-с одной дозаправкой: 4360
Боевой радиус действия, км
-без ПТБ: 420
-с двумя ПТБ: 650
Практический потолок, м: 11100
Макс. эксплуатационная нагрузка: 6.5
Экипаж, чел: 2
Вооружение: 2 х УР «воздух-воздух» Р-60, контейнеры с разведывательной аппаратурой и средствами РЭБ.

Фехтовальщик над "Китти Хоком" Су-24, Самолет-разведчик, Авианосец, Сделано в СССР, Военная история, Военная авиация, Длиннопост
Фехтовальщик над "Китти Хоком" Су-24, Самолет-разведчик, Авианосец, Сделано в СССР, Военная история, Военная авиация, Длиннопост
Фехтовальщик над "Китти Хоком" Су-24, Самолет-разведчик, Авианосец, Сделано в СССР, Военная история, Военная авиация, Длиннопост
Фехтовальщик над "Китти Хоком" Су-24, Самолет-разведчик, Авианосец, Сделано в СССР, Военная история, Военная авиация, Длиннопост
Показать полностью 24
Су-24 Самолет-разведчик Авианосец Сделано в СССР Военная история Военная авиация Длиннопост
23
98
nati595
nati595
3 месяца назад
Авиация и Техника

Як-28⁠⁠

Як-28 Як-28, Самолет-разведчик, Бомбардировщик, Перехватчик, ПВО, Военная авиация, Сделано в СССР, Длиннопост

Як-28 – многофункциональный сверхзвуковой реактивный самолет. Наибольшее распространение получили версии сверхзвукового фронтового бомбардировщика и истребителя-перехватчика.

Як-28 Як-28, Самолет-разведчик, Бомбардировщик, Перехватчик, ПВО, Военная авиация, Сделано в СССР, Длиннопост

Як-28 стал первым в СССР крупносерийным сверхзвуковым фронтовым бомбардировщиком. Самолет серийно выпускался с 1960 по 1972 гг. Всего было выпущено 1180 самолетов различных модификаций, из них 697 собрали в Иркутске на местном авиастроительном заводе.

Для иркутского предприятия данный боевой самолет стал первыми производимым сверхзвуковым самолетом. Производство Як-28 в Иркутске совпало с началом производства военно-транспортного самолета Ан-12, что для небольшого на тот момент среднесерийного предприятия стало настоящим испытанием на прочность. В Иркутске крупными сериями производилось три версии бомбардировщика Як-28, это модификации Як-28Б, Як-28И и Як-28Л, а также учебный самолет Як-28У.

Як-28 Як-28, Самолет-разведчик, Бомбардировщик, Перехватчик, ПВО, Военная авиация, Сделано в СССР, Длиннопост

Из-за необходимости монтажа спецоборудования цикл сборки изделий был очень долгим. Каждый комплекс собирался отдельно, после чего подавался точно в срок к самолету той модификации, для которой он планировался. В процессе производства Як-28 в Иркутске были освоены технологические процессы обработки новых материалов: титановых, алюминиевых, магниевых сплавов и фторопластов. В агрегатных цехах были внедрены поточные линии сборки, а в 1962 году был создан специальный лабораторный цех для проверки и входного контроля готовых комплектующих.

Як-28 Як-28, Самолет-разведчик, Бомбардировщик, Перехватчик, ПВО, Военная авиация, Сделано в СССР, Длиннопост

Особую сложность при этом представляли летные испытания новой боевой машины. Это было связано с особенностью конструкции Як-28, который обладал «изюминкой» в виде шасси велосипедного типа: основные стойки располагались под фюзеляжем, а подкрыльные стойки – на концах крыльев, все это вместе с переставным (по углу атаки) стабилизатором. Посадка Як-28 производилась сразу на переднее и заднее шасси.

Як-28 был построен по схеме свободнонесущего высокоплана со стреловидным крылом и оперением. Особенностью было шасси велосипедного типа с передней и задней подфюзеляжными основными стойками и парой дополнительных поддерживающих стоек на законцовках крыла. При этом задняя основная стойка шасси была значительно короче передней, поэтому стояночный угол самолета составлял +6 градусов. Двигатели были установлены в мотогондолах, расположенных под крылом.

Як-28 Як-28, Самолет-разведчик, Бомбардировщик, Перехватчик, ПВО, Военная авиация, Сделано в СССР, Длиннопост

Фюзеляж самолета — типа полумонокок, круглого сечения; ближе к хвостовой части его форма переходила в овал. Фюзеляж обшивался листовыми алюминиевыми сплавами. В передней части фюзеляжа располагалась кабина штурмана, отсек оборудования, кабина летчика и отсек, предназначенный для передней стойки шасси. При этом кабины штурмана, летчика и передний технический отсек формировали единый гермоотсек. В центральной части Як-28 располагался центроплан, бомбовый отсек, топливные баки и отсек задней стойки шасси. В задней части фюзеляжа находились отсек оборудования и отсек тормозного парашюта. На всех модификациях сверхзвукового самолета, за исключением перехватчика (Як-28П, Як-28ПД, Як-28ПМ), рабочее место штурмана располагалось перед местом летчика в кабине с застекленным носом. На перехватчике летчик и штурман располагались друг за другом и их рабочие места закрывались общим сдвижным фонарем, а в носовой части был расположен радиопрозрачный обтекатель РЛС.

Як-28 Як-28, Самолет-разведчик, Бомбардировщик, Перехватчик, ПВО, Военная авиация, Сделано в СССР, Длиннопост

Для спасения членов экипажа на самолетах Як-28 устанавливались катапультные кресла К-5МН и К-7МН, соответственно, первое у летчика, второе – у штурмана. На катапультируемом кресле К-7МН в чаше кресла имелась специальная надувная подушка, приподнимающая штурмана для обеспечения удобства работы с бомбовым прицелом. Минимальная высота катапультирования для данных кресел составляла 150 метров.

Силовая установка самолета состояла из пары ТРДФ Р11АФ-300, которые вскоре были заменены на модель двигателя Р11АФ2-300. Эта модификация ставилась также на ранних сериях истребителя МиГ-21. Автоматика двигателей в существенной степени была аналогична той, что использовалась на самолетах типа МиГ-21 (система кислородной подпитки, автоматика запуска, противообледенительная система). На входе мотогондол располагался сверхзвуковой воздухозаборник с регулируемым конусом. Мощности двигателей было достаточно, чтобы обеспечить самолету Як-28 максимальную скорость в 1850 км/ч.

Як-28 Як-28, Самолет-разведчик, Бомбардировщик, Перехватчик, ПВО, Военная авиация, Сделано в СССР, Длиннопост

Топливная система самолета состояла из шести топливных баков, в которых находилось топливо Т-1 или ТС. На модификации Як-28Л запас топлива в баках составлял 7375 литров. Помимо этого, под крылом дополнительно можно было разместить два подвесных топливных бака, рассчитанных суммарно на 2100 литров топлива. При этом практическая дальность полета ограничивалась 2070 км.

Як-28 Як-28, Самолет-разведчик, Бомбардировщик, Перехватчик, ПВО, Военная авиация, Сделано в СССР, Длиннопост

Хотя сверхзвуковой Як-28 по своим характеристикам на начало 1960-х годов был выдающимся боевым самолетом, летчики относились к нему с некоторой долей недоверия. Как и любой новый самолет, который только-только был освоен промышленностью и запущен в серийное производство, Як-28 обладал достаточно большим количеством скрытых дефектов, как совсем небольших, так и вполне серьезных, на устранение которых было потрачено время. Некоторые из проблем были почти мистическими. К примеру, внезапно вскрылась проблема самолета с несинхронным выпуском закрылков, и на испытаниях не могли понять причину появившейся проблемы. это продолжалось до тех пор, пока в один момент испытатели случайно не обнаружили, что компенсационные пластинки на задних кромках закрылков могут просто загибаться в ту или иную сторону, чем создают вихревой поток, который и «глушил» один из закрылков.

Як-28 Як-28, Самолет-разведчик, Бомбардировщик, Перехватчик, ПВО, Военная авиация, Сделано в СССР, Длиннопост

Однажды при совершении перелета Иркутск-Москва группу самолетов Як-28 настигла другая напасть: одновременно у всех машин отказали радиокомпасы. Причина оказалась достаточно банальной — самолеты попали под дождь, и внутрь радиокомпасов проникла вода, а когда самолеты поднялись достаточно высоко, она просто превратилась в лёд.

Все выявленные проблемы достаточно оперативно устранялись, но славу Як-28 заработал первоначально соответствующую. В то же время, по мере насыщения боевых частей новыми самолетами, росло доверие к ним и их возможностям. Обладая хорошей маневренностью, тяговооруженностью и боевой нагрузкой, самолет мог решать стоящие перед ним боевые задачи в любое время суток, на любой высоте и при любой погоде. В конечном итоге стало ясно, что для целей разведки Як-28 был гораздо более универсальным и пригодным самолетом, чем тот же МиГ-21.

Як-28 Як-28, Самолет-разведчик, Бомбардировщик, Перехватчик, ПВО, Военная авиация, Сделано в СССР, Длиннопост

Для своего времени Як-28 был хорош. Обладая перечисленными выше качествами, самолет прижился в боевых частях. Со временем советские летчики начали отрабатывать групповые действия самолетов Як-28 в составе вплоть до дивизии включительно. Они тренировались в любое время дня и ночи и при любых метеоусловиях. Боевая подготовка летчиков и штурманов велась достаточно интенсивно, поэтому экипажи бомбардировщиков Як-28 добивались исключительно высоких результатов в точности бомбометания с большой высоты – 12 тысяч метров. Такое бомбометание и было основным способом применения данных бомбардировщиков, которые могли принять во внутренний бомбоотсек до 3000 кг бомб калибра от 100 до 3000 кг. К недостаткам самолета можно было отнести лишь небольшую дальность полета на сверхзвуковой скорости.

Як-28 Як-28, Самолет-разведчик, Бомбардировщик, Перехватчик, ПВО, Военная авиация, Сделано в СССР, Длиннопост

Самолеты, которые использовались в разведывательной авиации в конце концов смогли доказать и подтвердить свое превосходство в универсальности применения перед МиГ-21Р, а в плане надежности они превосходили и появившийся позднее самолеты-разведчики Су-24МР, которые первоначально отличались «сырым» комплексом разведывательного оборудования, да и сам самолет Су-24 вышел достаточно сложным в управлении и довольно аварийным. Даже переход на работу с малых высот не привел, как можно было подозревать, к потере боеспособности сверхзвукового многофункционального самолета Як-28: несмотря на небольшую пригодность для подобной работы разведывательного и прицельно-навигационного оборудования, экипажи данных самолетов, выработав соответствующие методики, достаточно уверенно чувствовали себя при полетах у самой поверхности, успешно справляясь с поставленными задачами. При этом в боевых действиях данные самолеты никогда участия не принимали. Лишь во время афганской войны 1979-1989 годов ограниченно использовался самолет-разведчик Як-28Р.

Як-28 Як-28, Самолет-разведчик, Бомбардировщик, Перехватчик, ПВО, Военная авиация, Сделано в СССР, Длиннопост

Различные модификации многофункционального сверхзвукового самолета Як-28 использовались в частях на всей территории Советского Союза, а также в составе Западной группы войск, на территории ГДР и Польской Народной Республики, при этом на экспорт самолет никогда не поставлялся. Як-28 несли службу в частях бомбардировочной и разведывательной авиации, а также авиации ПВО. В России эксплуатация данных самолетов была прекращена в 1993 году, в составе ВВС Украины – в 1994 году.

Як-28 Як-28, Самолет-разведчик, Бомбардировщик, Перехватчик, ПВО, Военная авиация, Сделано в СССР, Длиннопост

Летно-технические характеристики Як-28

Габаритные размеры: длина – 20,02 м, высота – 4,3 м, размах крыла – 11,78 м, площадь крыла – 35,25 м2.
Нормальная взлетная масса – 16 160 кг.
Максимальная взлетная масса – 18 080 кг.
Силовая установка – 2 ТРДФ Р11АФ2-300 тягой 2х4690 кгс (на форсаже – 2х6100 кгс).
Максимальная скорость полета – 1850 км/ч.
Практическая дальность – 2070 км.
Практический потолок – 14 500 м.
Вооружение – 2х23 мм пушка ГШ-23Я.
Боевая нагрузка – нормальная – 1200 кг, максимальная – 3000 кг.
Экипаж – 2 человека.

Як-28 Як-28, Самолет-разведчик, Бомбардировщик, Перехватчик, ПВО, Военная авиация, Сделано в СССР, Длиннопост
Як-28 Як-28, Самолет-разведчик, Бомбардировщик, Перехватчик, ПВО, Военная авиация, Сделано в СССР, Длиннопост
Як-28 Як-28, Самолет-разведчик, Бомбардировщик, Перехватчик, ПВО, Военная авиация, Сделано в СССР, Длиннопост
Як-28 Як-28, Самолет-разведчик, Бомбардировщик, Перехватчик, ПВО, Военная авиация, Сделано в СССР, Длиннопост
Як-28 Як-28, Самолет-разведчик, Бомбардировщик, Перехватчик, ПВО, Военная авиация, Сделано в СССР, Длиннопост
Як-28 Як-28, Самолет-разведчик, Бомбардировщик, Перехватчик, ПВО, Военная авиация, Сделано в СССР, Длиннопост
Як-28 Як-28, Самолет-разведчик, Бомбардировщик, Перехватчик, ПВО, Военная авиация, Сделано в СССР, Длиннопост
Як-28 Як-28, Самолет-разведчик, Бомбардировщик, Перехватчик, ПВО, Военная авиация, Сделано в СССР, Длиннопост
Як-28 Як-28, Самолет-разведчик, Бомбардировщик, Перехватчик, ПВО, Военная авиация, Сделано в СССР, Длиннопост
Як-28 Як-28, Самолет-разведчик, Бомбардировщик, Перехватчик, ПВО, Военная авиация, Сделано в СССР, Длиннопост
Показать полностью 23
Як-28 Самолет-разведчик Бомбардировщик Перехватчик ПВО Военная авиация Сделано в СССР Длиннопост
12
Посты не найдены
О Нас
О Пикабу
Контакты
Реклама
Сообщить об ошибке
Сообщить о нарушении законодательства
Отзывы и предложения
Новости Пикабу
RSS
Информация
Помощь
Кодекс Пикабу
Награды
Команда Пикабу
Бан-лист
Конфиденциальность
Правила соцсети
О рекомендациях
Наши проекты
Блоги
Работа
Промокоды
Игры
Скидки
Курсы
Зал славы
Mobile
Мобильное приложение
Партнёры
Промокоды Biggeek
Промокоды Маркет Деливери
Промокоды Яндекс Путешествия
Промокоды М.Видео
Промокоды в Ленте Онлайн
Промокоды Тефаль
Промокоды Сбермаркет
Промокоды Спортмастер
Постила
Футбол сегодня
На информационном ресурсе Pikabu.ru применяются рекомендательные технологии
