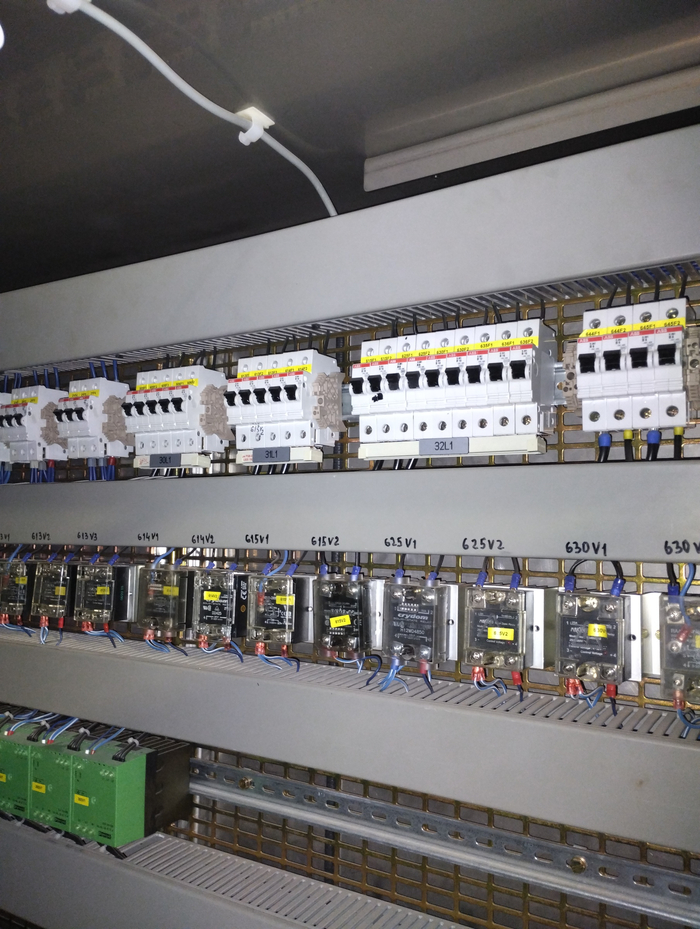

Вот фото шкафа немецкой машины, где разработчики сделали так, как им было удобнее. А удобнее оказалось снизу вверх))
Фото прислал подписчик.
Жду, кто первый напишет про ПУЭ 3.1.6, покрытый пылью советских времён, когда были ещё в ходу пробочные автоматы типа ПАР.
Я в шоке с людей, которые на полном серьёзе говорят: "У меня на даче медь 1.5 накручена на алюминий 2.5 (и совсем не длинно) уже около 20 лет, нагрузка на эту линию зимой в пике до 3 квт. Помещение неотапливаемое, прямого воздействия влаги нет, но конденсат иногда бывает. Почему до сих пор всё работает?"
Могу согласиться - такая скрутка на практике может работать, если сойдётся много факторов, один из которых - везение.
Другие факторы изложу ниже, читайте статью до конца.
А пока посмотрите, как бывает ещё:
Или даже так:
Конечно, есть всякие способы и клеммы для соединения меди с алюминием. Но поскольку мы говорим про скрутку, вот какие правила для долговечного (но без всяких гарантий!) соединения:
1. Поверхности проводов должны быть максимально чистыми и сухими.
2. Длина скрутки не менее 3 см.
3. Тщательная закрутка пассатижами.
4. Скрутка тщательно изолирована и герметизирована изолентой или термоусадкой.
5. Скрутка расположена в сухом помещении, в коробке, к которой есть доступ.
6. Скрутка защищена от сверхтоков автоматом не более 16А.
На всю длину скрутки накрутить плотно медный провод и "прожать" его пассатижами (типа гильза).
Исключить доступ воздуха и влаги к скрутке - для этого её тщательно герметизировать.
Медную жилу предварительно перед скруткой облудить, а флюс смыть.
Коллеги, не бросайте в меня пассатижи, лучше поделитесь опытом в комментариях !
Есть ли ретрофит к нему?
Противники клемм Wago и прочих зажимных клемм говорят про «Малое пятно контакта». Пояснить, каким это пятно должно быть, и дать нужное по их мнению значение в мм2, противники Wago не могут. Это аргумент разбивается при просьбе сравнить это «пятно» с аналогичным «пятном» в автоматах.
"Секрет" в том, что небольшая площадь компенсируется силой прижатия и материалом покрытия контакта.
Но секта свидетелей пятна контакта никогда не сдаст своих позиций. Это религия, которая к знанию не имеет никакого отношения. Сектанты не понимают, что место соприкосновения двух цилиндров (круглые проводники) - это точка. Место соприкосновения цилиндра (проводника) с плоскостью (поверхность любого плоского зажима) - точка. Площадь такой точки исчисляется микрометрами. Количество таких точек ни рассчитать заранее, ни посчитать позже невозможно.
Возможно ли реализовать некое контактное соединение, где площадь святого пятна будет равна, как минимум, площади поперечного сечения проводника? Нет, но у адептов получается.
Глубина контактного гнезда зажима Ваго - 10 мм. Глубина контактного гнезда модульного автоматического выключателя - 12 мм. Вы вставляете в гнездо проводник любого допустимого сечения и, о чудо!, площадь святого пятна во всех случаях будет условно одинакова (!). И ведь всё работает.
Скрутка - другое дело! Почему? Потому что скрутка! И не спорьте. :) Ведь существуют строго охраняемые скрижали, на которых "первый электрик" (не Адам, конечно) начертал правила монтажа скруток. Там написано (цитирую): "пятно будет огого". Осталось перевести несистемную единицу измерения "огого" в удобоваримые единицы площади поверхности.
Возьмём другой пример. Болтовой наконечник имеет широкую лопатку. Святое пятно, надо полагать, просто огромное ("огого"), что не может не радовать адептов секты. Что происходит в случае ослабления силы прижима наконечника к шине, например. Нагрев, конечно, от которого никакое пятно любого размера не спасёт. Но это сложное размышление...
Те, кто не верит в немецкую инженерную мысль, говорят так: "Пружинный контакт ваго ни когда не создаст постоянного-плотного прижимания поверхности проводника к токоведущей жиле, и со временем качество контакта будет только хуже, а если присутствует небольшой перекос или мех.напряжение в контакте-то тем более."
Я не могу понять. Мне одному единственному доступны каталоги и технические описания на изделия WAGO? Я уверен, немецкие инженеры не только читали учебники, но и провели эксперименты, чтобы найти нужный термостойкий термонезависимый материал для клеммы.
Пожелание: отличайте немецкий оригинал Wago от СМК, купленного в Леруа.
"Идентификация БОРНА"
"Саныч, тут шильдик закрашен! Какие обороты были у этой развалюхи?!
- В Борне глянь, вдруг написано!" -сыматриде гудожездвенный вильм "идентификация БОРНА" 🤣
"Превосходство БОРНА"
"Михалыч, тут провод перебит, может скрутку по- быстрому, движок-то мелкий?
-Какая скрутка? Делай по- человечески! Заводи в Борно!"
"Ультиматум БОРНА"
"Саныч, на клеммник вода капает...
-Не клеммник, а Борно!
-Но ведь нет такого в стандарте...
-В стандарте нет, а на заводе есть! Щас резиной закроем."
"Уничтожение БОРНА"
"Михалыч, тут на Борно лом уронили...
-Эх... Помянем. Давай на скрутках пока что ли..."
"Воскрешение БОРНА"
"Саныч, я на тот двигатель Борно сварил из пятёрки, клеммник текстолитовый нашёл, пошли ставить?
-Непременно, с Борном завсегда лучше!"
Прислал Константин Чистяков.
А вы как называете это - Барно, борно, клеммная коробка, или как-то по другому?
Предлагаю радикальное решение. Опасность возгорания здания - несёт ЛЮБАЯ электропроводка. Просто по факту своего существования.
Выход - прост: сделайте дом без электропроводки!
То есть: все светильники - снаружи (сами знаете, как фонари в окна светить умеют), вся бытовая техника - на улице (телевизор можно и в окошко посмотреть!... опять же: на подоконнике - отлично пиво или семечки разместиться могут), электрочайник - и на улице отлично вскипит... зато
ВАШ ДОМ НИКОГДА НЕ СГОРИТ ПО ВИНЕ НЕИСПРАВНОЙ ЭЛЕКТРОПРОВОДКИ -
ЕСЛИ В НЁМ НЕ БУДЕТ ЭЛЕКТРОПРОВОДКИ!
Ну и ещё ПЕЧЬ на улице поставить (лучше - за забором): ваще риск пожара снизится до нуля!
А ведь котельная сделана отдельным зданием - это давно уже никого не удивляет... да и отдельное строение-кухня - тоже.
А ещё - отдельные гараж, конюшня, баня... горничная , конюх и кочегар.
Все лампы (даже керосиновые) - строго вне дома.
Слово "световод" - вам, надеюсь, уже известно?
Думаете, лучше пользоваться лучиной? На редкость глупая идея: "лучина" = "открытый огонь в жилом помещении"! Чего бы не "газовой горелкой" тогда? Или про "газовый свет" - забыли?
И ведь я перечислил далеко не все проблемы, которые могут прийти в жилище "с дальнего конца кабеля"... поэтому надёжнее всего (с точки зрения всех пожаро- и электробезопасностей) - не иметь электропроводки в жилом доме вообще. Разве не логично?
В конце концов: человеку требуется не "электричество" само по себе - а свет, тепло/холод, вакуум/давление... а проводка - это всего лишь "способ подвести энергию к преобразователям из электричества в нужное физическое явление"!
Грубо говоря: если человек сможет окно открыть в нужную ему точку пространства (где требуемая освещённость и необходимая температура нужной по составу атмосферы) - то электрогенерация с ЛЭП и проводкой (со всеми трансформаторами, подстанциями, УЗО, дифавтоматами, ) этому человеку вообще не потребуются...
