Какое сопротивление резисторов ?
Показать полностью
1
0 просмотренных постов скрыто
Чем отличается селективный ВДТ от противопожарного?
Знающий человек скажет: тупой вопрос. Но по комментариям вижу, что у людей в головах путаница. Поэтому давайте развернуто ответим на него.
Для начала, пойдём от обратного: в чём их сходство? И селективные, и противопожарные ВДТ (УЗО) выпускаются только на номиналы 100 и 300 мА. Номинальные токи у них обычно не менее 40 А.
Из этого следует, что они могут устанавливаться только на вводе в электрощит. На это есть только одна причина, зато очень веская: в групповых цепях, питающих розетки и светильники, нужна защита от поражения человека электрическим током. Для этого нужен ВДТ или АВДТ на 30 или 10 мА. Не более.
Противопожарная функция - основная функция
Селективные ВДТ, как и противопожарные, выполняют "противопожарную" функцию. Официально противопожарных ВДТ не существует, это придумка блогеров, которую с готовностью подхватили маркетологи)))
Просто ВДТ с номиналами 100 и 300 мА (селективные и неселективные) не годятся для выполнения основной функции ВДТ - защиты человека от поражения электрическим током. Как раз из-за высокого номинального тока IΔn.
Селективный ВДТ — это тот же противопожарный ВДТ с функцией задержки срабатывания.
На этом сходства закончились.
Большинство устройств в щитке - противопожарные
Зайдя к термину "противопожарный" с другой стороны, можно сказать, что абсолютно любой автомат или ВДТ защищает от пожара, поскольку предотвращает возгорание из-за перегрева. Разница только в значении и причинах возникновении тока, который потенциально может вызвать пожар.
Подытоживая, можно сказать такую мудрость: не всякий противопожарный ВДТ будет селективным, но всякий селективный ВДТ будет противопожарным.
Показать полностью
2
По системе ТТ. Как вы измеряете сопротивление заземления?
Мне кажется, что сопротивление растекания ЗУ (которое может быть измерено прибором ИС-20 или рассчитано) - это не то же самое, что сопротивление линии, по которой "земляной" ток протекает от потребителя до источника.
Например, вы сделали ЗУ, насыпав соли и помочившись всей бригадой.
Потом измерили прибором сопротивление растекания, получили 10 Ом.
Что дальше? А дальше - на километре расстояния от потребителя до источника находится сухой скальный грунт и сухой песок глубиной несколько десятков метров. И какой реальный ток замыкания на заземленные ОПЧ будет?
Измерять этот путь надо тем же методом, что и измеряют сопротивление петли "фаза-ноль". Вот тогда результаты будут адекватные.
Какие мысли на этот счёт?
Показать полностью
1
Замыкание на землю, кабеля 10кВ
Не смотря на довольно прочную изоляцию и хорошее бронирование кабеля 10кВ, бывают случаи их повреждения, по разным причинам. А так как, линии 10-35кВ могут работать с землёй, то возникают очаги возгорания, в месте повреждения кабеля, в такие моменты, очень опасно приближаться к таким местам, потому что, можно попасть под напряжение шага, опасное для жизни и здоровья. Земля будет греться до тех пор, пока кабель не замкнёт накоротко и выключатель отключится от защит, или пока не сообщат диспетчеру о повреждении, и он не отключит линию.
Показать полностью
Что это тут?
А это ответ на дискуссию, начавшуюся с комментария
#comment_366276880
Как я понял, оппонент считает, что в схеме выпрямлением и накопительным конденсатором не может быть реактивной мощности. Попытался его переубедить, но не вышло, плюнул и решил провести простой опыт
Пояснительная схема с измеренными величинами и расчетом
Показать полностью
2

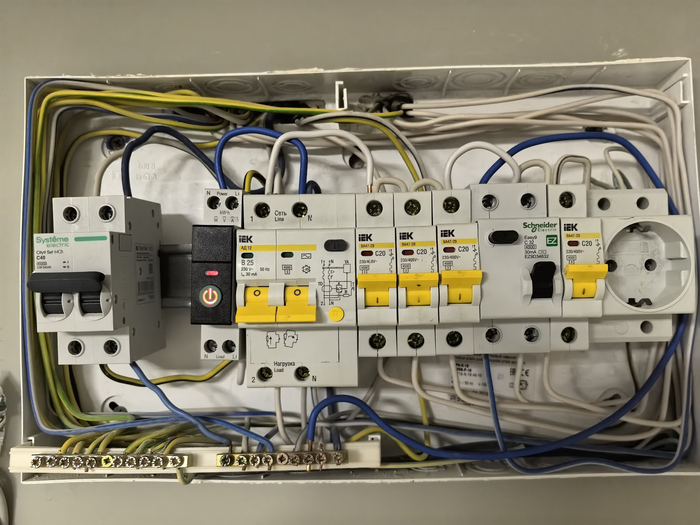

Знатокам электрики
Это мой, есть варианты подешевле, а?
Мужики, тумблер на диффавтомате в щитке сломался, его можно починить или все же нужно новый покупать? И если покупать, то важно что бы точно такой же был или можно другой? Спасибо!
Показать полностью
1
Конденсатор или банка??
Показать полностью
1
