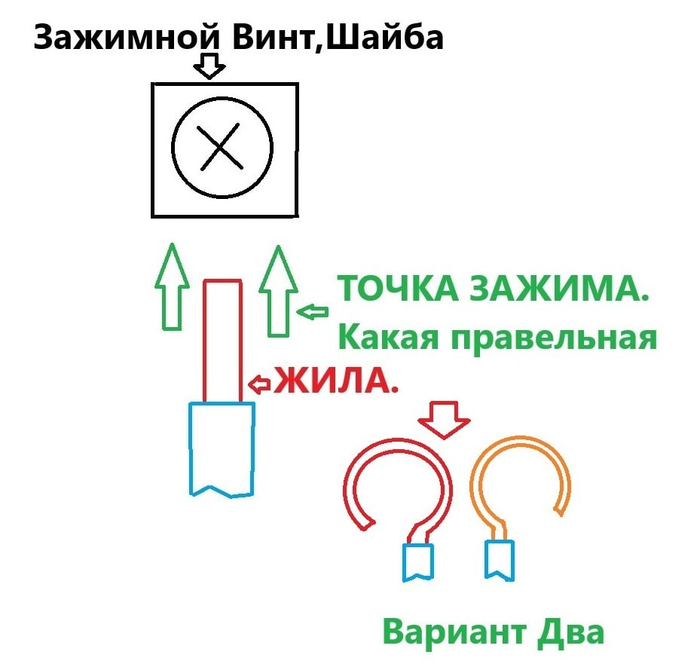

Простой вопрос для электриков, которые любят демонстрировать свою профессиональную компетенцию. Винт шайба, Крепим жилу. Как ее правильно закрепить - слева или справа?
P.S. К обсуждению приглашаются также электромонтажники-филологи)))
UPD Как и ожидалось, филологов и знатоков орфографии на Пикабу гораздо больше, чем электромонтажников)))
Дача из профилированного бруса без обшивок, скрытая проводка только в перекрытиях в мет.гофре (без оболочки). По стенам в открытом виде (кабель каналы).
Проект электрики заказывал, по этому у меня просчитанные отдельные линии с отдельной защитой главным узо, узо группы и автоматом, нагрузка тщательно распределена по фазам, на каждый обогреватель (сейчас газ провели), на каждое помещение отдельная розеточная группа, кольчугинская и севкабель проводка NYM, всякие узм и переключатели фаз, все провода для соединения дотянули и выполнили в этом же мет. щитке. Скруток по дому нигде нет.
Монтаж выполнял гл. электрик местного гор. хозяйства. Щиток получился громоздким.
Недавно перебирал перекрытия для дополнительного утепления, после 10 лет эксплуатации с периодическим отоплением зимой - читай суровый конденсат. Вся гофра без следов ржавчины. Но она лежала или над утеплителем, если шла под полом. Или под черновым полом перекрытия, если шла под потолком, т.е. в не замкнутых полостях и от возможно влажного утеплителя была отгорожена соответствующими мембранами.
Да, гофра может легко заржаветь и даже прогнить, если дом с периодическим отоплением и утеплитель намокает от конденсата из-за отсутствия или неправильно уложенных мембран, проводка выполнена как на здешних картинках - по лагам, а значит находится в толще мокрого утеплителя. Но это вопрос комплексного подхода.
Но в ПЭУ все правильно написано, не должно ПЭУ регламентировать и учитывать все строительные нюансы, по этому если у нас начнется жесткий контроль норм электробезопасности, то я готов смериться с предписанием переделать по нормам. Вот например весь мет. рукав у меня не заземлен, а почему, сам не знаю 😝
Рассказ подписчика.
Рбд идеальны для подключения построек от питания дома (баня, гараж, хозблок)
Как думаете, делают резерв на важных объектах типа выборов, ЕГЭ и больниц? Как говорится, держите моё пиво. Рассказываю.
1. Пригоняют газельку с генератором в кузове. Генератор не то, что бы большой, но и не коридорный, как поняли умные- нафига бы " коридорный" катать на газели, да? 🤭. В общем дизель- генератор на 30 киловатт должен быть на месте а назначенному часу. И да- ни кто его внутрь не тянет- по вполне понятным причинам. Тянут кабель.
Что-то типа того
2. В точку рандеву с генератором прибывает электрик. Не сказать, что начинающей, но испытывающий чувство собственной неполноценности после чтения комментов и просмотра роликов от ГОСТ+...верите? Если верите, то зря🤣
3. Затаскивается кабель.... Вот на новых объектах там на улице ставят щиты для подключки ДГУ, а на старых максимум внутри перекидной рубильник. Не, есть, где и его нет, там вообще веселуха. Но пусть будет , для примера. Таки вот- засовываем кабель в любую подходящую дырку в стене, обычно это труба вентиляции. Предварительно разобранная. Можно, конечно, и через дверь, но тогда ее не щакоыть- зимой будет холодно, летом набьется любопытных мух столько, что рот открыть будет проблематично😆
4.Подключаем кабель на рубильник, предварительно убедившись, что тута вот напруги нет, а вот тама, сантиметрах в пяти, очень даже есть. С учетом использования обычных гаечных ключей, с трясущимися руками там делать нефиг.
5. Ну че, поехали, да? Даем команду на запуск генератора- ему так то надо на рабочий тепловой режим выйти, пусть греется. Впрочем, это быстро. Пока он греется, бежим и требуем,чтоб на всех компах, которые питаются от сети без бесперебойников, закрыли все программы. Иначе потом визгу будет, когда не сохраненные документы при перепаде пропадут....
6. Ну все, можно... Даем команду на включение автомата на генераторе, проверяем наличие присутствия фаз. Есть? Начинаем отрубать в распредщите автоматы на группы. Выключаем все. Перекидываем рубильник, начинаем потихоньку включать группы, кроме щита вентиляции- генератор может и не потянуть с ним. Все, свет дали....
А вот фиг вам- хватаем ключ и бежим в ЦХМ- это центральная холодильная машина, там три фазы надо, при чем не аки попадя, ибо там стоит свое реле контроля фаз и че попало не пропускает. Попал и всё запускается? Повезло. Не попал и горят ошибки? Бегом назад, снова отключения, снова вырубаем автомат на генераторе и быстро перекидываем фазу ....
Длиннопост получился? 🤭 Ну так за то правда. Прошлый год две недели так ездил за 25 км. Ежедневно. утром и вечером.
Михаил Иванников.
Благодарю за внимание!
Коллеги! Ответьте зачем а главное! на хрена нужен выключатель нагрузки? Неужели нельзя обойтись автоматом.
Он и дешевле и доступней и в случае чего защитит от кз!
Картинка без смысла, просто в тему
От Админа: Это вопрос от подписчика. Если есть примеры, где без ВН никак не обойтись и автоматом не заменить - приведите их в комментах.
Добрый день! Вашему вниманию схема освещения с аварийными светильниками и блоками аварийного питания БАП. Работаю над тем, чтобы использовать БАП-40-1,0-У (универсальный) в системе аварийного освещения морского судна со светодиодными трубчатыми лампами Т8 (G13) (две лампы по 15 ватт каждая в светильнике).
Установить его в светильниках переходного освещения. Переходное освещение - это светильники, которые работают нормально как и другие светильники, но в случае, если судно обесточится, должны работать не менее получаса от аккумуляторов для эвакуации.
Во вложении прикрепил две свои схемы как я собираюсь все сконнектить в светильнике для двух случаев.
Единственное что меня тревожит - это то, что на судне морском нет нейтрали, и 220В на судне дается ДВУМЯ фазами от трансформатора 690/220.
В принципе, все должно работать нормально, но может Вы прокомментируете этот момент до того, как я куплю около 700 БАПов. Вдруг не будет работать, не хотелось бы возвращать их обратно.
(вопрос от читателя)
Как думаете, будет всё работать без нейтрали? Я считаю - да. Ведь внутри блока аварийного питания - обычная электронная схема, которая никоим образом не может узнать, где у неё на входе фаза, а где нейтраль. Да ей это и не нужно - это ведь не фазозависимое устройство типа котла.
Выход трансформатора на судне - это можно считать типом заземления IT, либо системой питания вообще без всякого заземления, в которой нет ни нейтрали, ни нейтрального проводника, и оба вывода источника питания абсолютно равноценны.
Благодарю за внимание!
Добрый день! Помогите разобраться с этим диодным мостом!!! Может схема есть?
Моя история началась с того, что IEK автомат вводной в квартире начал трещать - спасибо ему за это!, я купил C40 SE вместо C40 IEK и поменял. И тут.....
Я хоть и не занимался электрикой, но обратил внимание, что вводной кабель то 4 мм, а в щитке 6 точно, это в документации есть. А затем увидел, что на кухню идет 2.5 мм на всё и стоит ДИФФ на C32!!!! Диф. IEK B25 был установлен на 2 кондиционера. Все на 4.5ка, дифы тип АС.
И собственно, начал я читать и вникать. Ну результат видно.
p.s. земляной провод до реле - времянка, давно заменен на белый, да там ничего и не осталось от того.
что я хочу добавить еще - а электрика черт подери все же очень интересная тема - не ожидал.
(рассказ подписчика)
Благодарю за внимание!
