Всем привет!
Работаю инженером - конструктором на производстве. Иногда что-то проектирую для себя. Есть потребность делать хотя бы относительно фотореалистичные рендеры своих поделок.

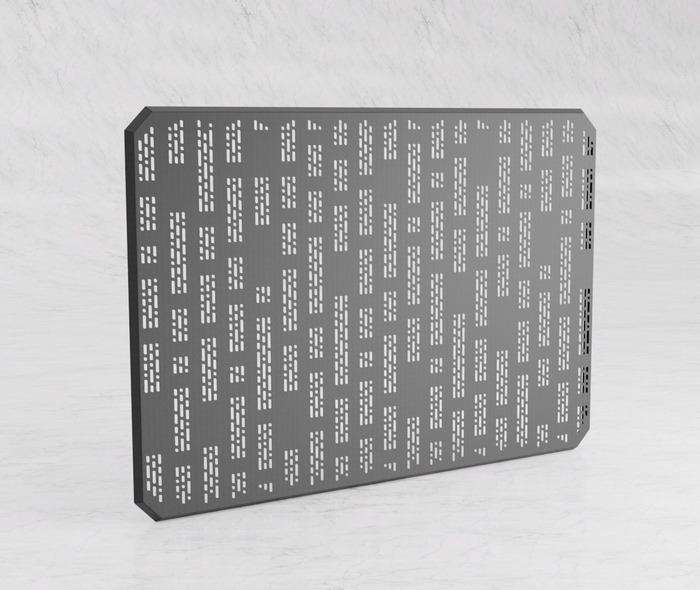

Попыток было много, из самых рабочих это в проге CADRays, и в связке Moi3D (для того, чтобы перекинуть Step в OBJ) + Blender. Первый вариант простой для освоения, но очень неудобный, на мой взгляд. Остановился на втором. Однако умения хватило только на такие картинки:

Но, какие-то картинки "невкусные" получаются! Может кто-то посоветует, условный алгоритм, как настроить сцену, свет, какие еще добавить настройки в Blendere, для улучшения результата? Или может кто натыкался на видеоурок по быстрой подготовке рендера?
Кто как вообще рендерит cad-модели?

Всем привет. Работая инженером на фрилансе часто забегаю в разные чаты и общаюсь с коллегами. Иногда попадаются интересные советы и рекомендации сайтов, программ и ресурсов полезных для работы инженера. Не все конечно могут пригодится сразу, но со временем набегает вполне полезная библиотека рекомендаций.

1. Из более актуальных примеров таких интересных ресурсов не так давно попался ИИ для инженера Text-to-CAD UI. Это хороший пример внедрения искусственного интеллекта для работы инженера. Это современный движок для построения геометрии с экспортом файлов B-Rep CAD 3D моделей по текстовому описанию на английском языке. Платформа имеет API чтобы вы могли создавать новые вспомогательные инструменты для CAD проектирования.

2. Чат машиностроителей «Машсекта». Один из наиболее активных чатов в среде инженеров машиностроения, где вы можете получить консультацию инженера по производству, конструированию, работе в САПР, нормативной литературе и оформлению КД. В чате нет спама, рекламы и поддерживается дружеская атмосфера.

3. Нетворкинг чат промышленных инженеров "CADmeetup". Хорошо структурированный и модерируемый активный чат промышленных инженеров для нетворкинга и обмена опытом. В чате размещаются вакансии, задачи для подработки, полезные материалы, а также опытные конструктора и инженеры отвечают на вопросы.

4. Крупная международная платформа с профилем в additive tech grabcad.
   Онлайн платформа объединяет 14+ млн. инженеров, конструкторов и студентов в большое международное комьюнити. Здесь коллеги делятся книгами, файлами для 3D печати и презентуют свои проекты изделий в формате 3D моделей для CAD систем. На сегодняшний день в библиотеке 6+ млн файлов, многие из которых можно скачать бесплатно.

   А иногда коллеги делятся ссылками на закрытые чаты опытных инженеров по профильным темам. Например чат по нормативке и ГОСТам или чат для любителей ANSYS, где можно задать вопрос опытным и практикующим инженерам. К сожалению многие полезные каналы и активные чаты передаются из рук в руки и в поиске не найдешь. И вот я подумал, что уже собралась интересная библиотека под рукой и будет удобно ее систематизировать и разместить для себя и коллег в общем доступе.

Поэтому подготовил с командой инженерного хаба ДЕЛО интересный проект в виде архивного канала в Telegram, где будут размещаться краткие обзоры ресурсов, инструментов, чатов и материалов полезных для инженеров, конструкторов, производственников и технарей.

Для каждого ресурса будет отдельный обзорный пост и общая удобная навигация по разделам. Публикация раз/два в неделю без рекламы, спама и коментов.

Приглашаю ознакомиться и присоединиться желающих.

Давно ничего не писал в группе, буду исправляться :)

5 апреля ожидается презентация КОМПАС-3D v24, значит скорее всего стартует и бета-тест, по крайней мере в прошлые годы было именно так.

Что известно из опубликованного в открытых источниках (далее мои предположения и диванная аналитика, основанные на слухах, подсмотренном в чатах и картинках из открытых источников):

Картинки взяты из опубликованных отчётов с прошедшего в офисе разработки закрытого альфа-теста. Источники добавлю в конце поста.

Нативный КОМПАС под Linux

Возможно будет нативная версия под линукс. На скриншоте вроде бы отечественный Astra linux. Но судя по заявлениям разработчиков, бета линукс-версии может быть позже основной бета-версии, видимо что-то ещё нужно допилить.

Трубчатый элемент

Также на этой же картинке мы видим команду "Трубчатый элемент", могу предположить, что она прокладывает трубы по рёбрам модели, если у кого есть идеи зачем это нужно - пишите в комментариях.

Анализ отклонений

Возможно требуется для проверки качества поверхности для авиа- и гидродинамики. Я таким пользуюсь редко, пишите, если вам не хватает.

Upd: В комментариях написали, что это для реверса:
https://pikabu.ru/story/skoro_obeshchayut_novuyu_versiyu_kompasa_12508852?cid=345115924

Новая фотореалистика

Взамен морально устаревшего Артизана похоже будет что-то новое. Картинка вроде смотрится симпатично. Похоже теперь можно будет настраивать материалы, интерфейс мне напомнил Keyshot, что вроде неплохо - не изобретают велосипед, а копируют лидера рынка. Пишите своё мнение в комментариях, как вам?

Поверхность скругления

Доработана команда Поверхность скругления - теперь похоже, что она работает с твёрдыми телами, также в ней появилось много новых настроек.

2D-массивы

Похоже в чертежи и эскизы наконец-то завезли массивы, помню их уже лет 15 назад на разных форумах просили, я лично уже привык обходится без них, напишите если вам нужно)

Средняя поверхность

Появилась команда Средняя поверхность, предположу, что создаёт поверхность между двумя выделенными. На примере что-то похожее на лопатку, значит команда нужна для турбин и авиапрома.

Свёрнутую кривую доработали

Команда уже была в v23, похоже что ей добавили поверхностей, на которые можно сворачивать кривую - на скриншоте линейчатая поверхность, раньше можно было использовать только цилиндрическую поверхность.

Деформация компонента

Такое раньше можно было делать только с листовыми материалами и шлангами в приложении Оборудование: Трубопроводы, теперь похоже с любой деталью - это я точно хочу посмотреть, интересно что получилось.

Также есть сведения о появлении команды Проверка геометрии (некоторые опции команды пригодятся для 3D-печати) и настройки автопереноса строки в спецификации.

Это кружочки в телеге:

https://t.me/kompas_home/743

https://t.me/kompas_home/747

Если кто знает, как сделать из них нормальное видео для Пикабу вместо ссылки - напишите как, сделаю.

Источники:

Пруф на презентацию 5 апреля:

https://kompas.ru/presentation/

Ссылки на посты в ВК:

https://vk.com/wall-29994774_200392

https://vk.com/wall-29994774_200427

Ссылки на посты в ТГ:

https://t.me/kompas_home/742

https://t.me/kompas_home/746

Продолжаю потихоньку пилить мало кому полезное поделие ..

В общем почти готово работа с несколькими слоями. Теперь, если у кого то вдруг будет рентген и получится получить внутренние слои то можно с легкостью сюда их загрузить и на каждом слое отмечать компоненты.

Сейчас доделываю формат экспорта в Альтиум и в ДипТрейс.

Оказывается нашелся способ как передать туда любой профиль микросхемы:

Аналогично файл импортируется и в DipTrace

Сети тоже можно будет добавлять более визуально приятным способом а не точками с наименованиями.

Может действительно в опенсорс закинуть??
