Различные полезные ссылки по теме КОМПАС-3D (Официальные)

АСКОН умеет создавать различные новостные и учебные материалы по своему флагманскому продукту и надо отдать им должное, в разных источниках материалы не повторяются, хотя и существуют перекрёстные ссылки и репосты. Ниже собрал ссылки на основные официальные материалы. Если что-то пропустил - дополняйте.

Самое главное, если вы только осваиваете КОМПАС - сперва пройдите встроенную азбуку, она лежит в самой программе в меню Справка - Обучающие материалы. В тексте азбуке есть кнопочки, которые можно нажать, и они подсветят команду на панели. Для новичка - это сильно ускоряет изучение интерфейса программы.

Форум – http://forum.ascon.ru. Место для общения и вопросов по КОМПАС-3D. Сейчас там живут в основном старожилы и программисты. Зарегистрироваться на самом форуме невозможно - после серии спам атак на форум действует секретная регистрация) Поэтому если хотите присоединиться к старожилам, то вам надо пройти регистрацию на сайте https://ascon.ru - там нажмите на человечка в правом верхнем углу.

ВК - https://vk.com/kompas_home. Самая старая и соответственно большая по количеству подписчиков группа в социальных сетях по теме КОМПАС-3D, достаточно активна, в ней очень много различных материалов, в обсуждениях можно задать вопрос на любую тему, не перепутайте с предложкой - вопросы из предложки обычно не публикуют.

Телеграм-канал – https://t.me/kompas_home. Главные новости и полезные материалы. Телеграм канал не мой, не надо меня за него хейтить))) Просто дал для информации, там публикуют много новостей - удобнее следить, чем допустим на сайте. Сайтов у АСКОН много - попробуй ещё уследи, что где ещё опубликовано, основные сайты с новостями я тоже попробую чуть ниже перечислить.

Активный телеграм-чат – https://tlgg.ru/kompas3DbyAscon. Официальный чат сообщества КОМПАС-3D, можно пообщаться и задать вопросы, там отвечают не только пользователи, но и разработчики, наиболее полезные разделы: API для программистов и спецификация для тех, кто часто с ней работает, если вам КОМПАС нужен только для 3D-печати - не мучайте себя спецификацией) Всех новых пользователей чата блокирует бот, если хотите писать в чате - ответьте на вопрос бота в теме "# Чат для приветствий и флуда".

Ютуб-канал – https://www.youtube.com/@asconvideo. Обучающие ролики, репортажи с мероприятий, записи вебинаров

Одноклассники – https://ok.ru/kompas3d. Видеоуроки, советы, полезные материалы

Блог КОМПАС на Хабр — https://habr.com/ru/users/kompas_3d/. Блог АСКОН на хабре - https://habr.com/ru/companies/ascon/articles/ Блог АСКОН больше, но работает не всегда. Статьи в основном на тему около программирования и тестирования, работу с API в КОМПАС-3D и подобное.

Блог КОМПАС на 3DToday - https://3dtoday.ru/blogs/kompas-3d. Обучающие уроки по теме моделирования для 3D-печати.

TikTok (есть даже такое) - https://www.tiktok.com/@pro_kompas.3d Довольно неплохая подача материала по сложной теме САПР в коротких роликах, из России доступа к новым публикациям к сожалению нет, но вроде всё дублируется в клипах ВК и на ютубе, по ссылкам выше.

Ниже перечислю основные новостные ресурсы:

Новости КОМПАС - https://kompas.ru/company/news/

Новости АСКОН - https://ascon.ru/news_and_events/news/

Новости учебной программы - https://edu.ascon.ru/main/news/

Это ещё не все страницы, где могут быть новости) Поэтому лучше уж читать телеграм-канал))

Конкурсы:
Для профи - https://best.ascon.ru/gallery/
Для студентов - https://edu.ascon.ru/main/competition/gallery/

Советую посмотреть работы, чтобы понимать что можно создать с помощью САПР. Также с годами можно проследить путь развития программы от простейших деталек до целых заводов.

Крупное очное мероприятие с блекджеком и шлю лекциями и развлечениями:

https://kompas.ru/kompascon/
В отличие от других мероприятий АСКОН, на это может прийти любой купивший билет. Там даже можно пообщаться с разработкой лично.

Сайт техподдержки – https://support.ascon.ru/. Не стесняйтесь писать о найденных ошибках, разработчики стараются сделать свой продукт лучше. Учитывайте только, что от вас будут требовать максимальное подробную информацию об ошибке, чтобы её было проще найти.

Это все официальные ресурсы по КОМПАС-3D, которые я вспомнил, дополняйте в комментариях, если я забыл что-то важное. Неофициальные источники будут отдельным постом.

Показать полностью
3

День добрый господа пикабушки, если тут программист ЧПУ кто работает в Adem и Компас 3D

День добрый господа пикабушки, если тут программист ЧПУ кто работает в Adem и Компас 3D
71

Скоро обещают новую версию КОМПАСа1

Давно ничего не писал в группе, буду исправляться :)

5 апреля ожидается презентация КОМПАС-3D v24, значит скорее всего стартует и бета-тест, по крайней мере в прошлые годы было именно так.

Что известно из опубликованного в открытых источниках (далее мои предположения и диванная аналитика, основанные на слухах, подсмотренном в чатах и картинках из открытых источников):

Картинки взяты из опубликованных отчётов с прошедшего в офисе разработки закрытого альфа-теста. Источники добавлю в конце поста.

Нативный КОМПАС под Linux

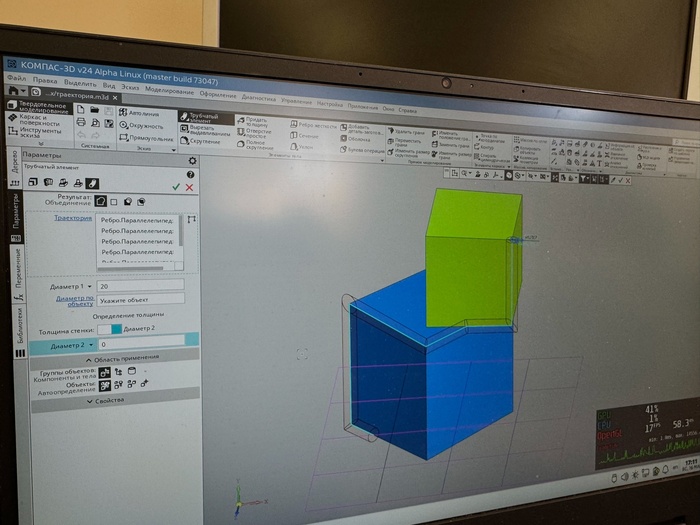

Возможно будет нативная версия под линукс. На скриншоте вроде бы отечественный Astra linux. Но судя по заявлениям разработчиков, бета линукс-версии может быть позже основной бета-версии, видимо что-то ещё нужно допилить.

Скоро обещают новую версию КОМПАСа 3D моделирование, Компас-3D, Linux, 3D печать, САПР, Длиннопост

Тут соединили две новинки: некая команда "Трубчатый элемент" и запуск из под линукса, возможно это уже нативная версия.

Трубчатый элемент

Также на этой же картинке мы видим команду "Трубчатый элемент", могу предположить, что она прокладывает трубы по рёбрам модели, если у кого есть идеи зачем это нужно - пишите в комментариях.

Анализ отклонений

Возможно требуется для проверки качества поверхности для авиа- и гидродинамики. Я таким пользуюсь редко, пишите, если вам не хватает.

Upd: В комментариях написали, что это для реверса:
https://pikabu.ru/story/skoro_obeshchayut_novuyu_versiyu_kompasa_12508852?cid=345115924

Скоро обещают новую версию КОМПАСа 3D моделирование, Компас-3D, Linux, 3D печать, САПР, Длиннопост

Команда подписана "Анализ отклонений"

Новая фотореалистика

Взамен морально устаревшего Артизана похоже будет что-то новое. Картинка вроде смотрится симпатично. Похоже теперь можно будет настраивать материалы, интерфейс мне напомнил Keyshot, что вроде неплохо - не изобретают велосипед, а копируют лидера рынка. Пишите своё мнение в комментариях, как вам?

Скоро обещают новую версию КОМПАСа 3D моделирование, Компас-3D, Linux, 3D печать, САПР, Длиннопост

Похоже завезут новую фотореалистику, взамен артизана.

Поверхность скругления

Доработана команда Поверхность скругления - теперь похоже, что она работает с твёрдыми телами, также в ней появилось много новых настроек.

Скоро обещают новую версию КОМПАСа 3D моделирование, Компас-3D, Linux, 3D печать, САПР, Длиннопост

Доработана команда Поверхность скругления

2D-массивы

Похоже в чертежи и эскизы наконец-то завезли массивы, помню их уже лет 15 назад на разных форумах просили, я лично уже привык обходится без них, напишите если вам нужно)

Скоро обещают новую версию КОМПАСа 3D моделирование, Компас-3D, Linux, 3D печать, САПР, Длиннопост

Массивы в 2D

Средняя поверхность

Появилась команда Средняя поверхность, предположу, что создаёт поверхность между двумя выделенными. На примере что-то похожее на лопатку, значит команда нужна для турбин и авиапрома.

Скоро обещают новую версию КОМПАСа 3D моделирование, Компас-3D, Linux, 3D печать, САПР, Длиннопост

Средняя поверхность

Свёрнутую кривую доработали

Команда уже была в v23, похоже что ей добавили поверхностей, на которые можно сворачивать кривую - на скриншоте линейчатая поверхность, раньше можно было использовать только цилиндрическую поверхность.

Скоро обещают новую версию КОМПАСа 3D моделирование, Компас-3D, Linux, 3D печать, САПР, Длиннопост

Свёрнутая кривая

Деформация компонента

Такое раньше можно было делать только с листовыми материалами и шлангами в приложении Оборудование: Трубопроводы, теперь похоже с любой деталью - это я точно хочу посмотреть, интересно что получилось.

Скоро обещают новую версию КОМПАСа 3D моделирование, Компас-3D, Linux, 3D печать, САПР, Длиннопост

Также есть сведения о появлении команды Проверка геометрии (некоторые опции команды пригодятся для 3D-печати) и настройки автопереноса строки в спецификации.

Это кружочки в телеге:

https://t.me/kompas_home/743

https://t.me/kompas_home/747

Если кто знает, как сделать из них нормальное видео для Пикабу вместо ссылки - напишите как, сделаю.

Источники:

Пруф на презентацию 5 апреля:

https://kompas.ru/presentation/

Ссылки на посты в ВК:

https://vk.com/wall-29994774_200392

https://vk.com/wall-29994774_200427

Ссылки на посты в ТГ:

https://t.me/kompas_home/742

https://t.me/kompas_home/746

Показать полностью 8
18

Моделирование формы для заливки силиконом

Привет. Я хочу поделиться с вами опытом моделирования форм для заливки силиконом.

Задача

В интернете продаются вот такие вот штуки

взято с https://silencilicone.com слабонервным цену лучше не смотреть

И всем они хороши, но хочется сделать лучше. Во-первых - слишком они толстые, челюсь очень быстро устает. Во-вторых внутреняя часть сверху длинновата, на мой вкус. Ну и в-третьих цены там просто охуевшие.

Поэтому я буду делать свой вариант, с компасом и 3Д принтерами. За основу я беру вот такую вот рамку с aliexpress. У меня есть очень сильное подозрение что оригинальное изделие использует в качестве основы её же.

Моделирование формы для заливки силиконом Рукоделие с процессом, 3D моделирование, 3D печать, Компас-3D, Мат, Длиннопост

https://aliexpress.ru/item/1005003015544561.html

Модель

Моделирование самого рабочего тела я расписывать особо не буду, кому это интересно в конце концов? Выглядит оно вот так вот.

Рабочее тело

Дальше нам надо как-то к этому объекту присобачить железную скобу. Для этого я моделирую скобу отдельно, потом создаю в компасе сборку, размещаю в ней скобу относительно рабочего тела, и потом добавляю небольшое выдавливание, чтобы место крепления скрыть.

Размещение на скобе

Моделирование формы

А теперь - самое интересное. Нужно из этой модели получить форму, в которую можно будет залить силикон, и которую при этом можно будет разобрать. Тело у меня довольно сложной формы, углубление в задней части не дает сделать простую форму из двух частей, придется делать хитрее.

Для начала определимся с размерами формы - нарисуем коробку вокруг нашего тела, выдавим её, и вычтем из неё нашу модель.

Дальше я определяюсь откуда будет заливаться силикон и добавляю под него отверстие. По опыту заливки делаю вокруг отверстия углубление побольше, чтобы было удобнее.

Дальше, добавляю простенькую коробочку, чтобы скреплять форму после того как она будет собрана. Их нужно будет напечатать 2 штуки, сверху и снизу. И еще сразу добавляю фаски и скругления на наружные ребра. Без них форма будет плохо в эту коробку входить.

Дальше нужно немного подумать, и решить как именно форма будет разрезаться. По результатам размышлений делаю вот такие эскизы

Дальше из этих эскизов я выдавливаю секущие объекты. Из линий - поверхности, из прямоугольника - параллепипед.

Дальше - разрезаю параллепипед поверхностью, после этого разрезаю большой блок получившимся телом, и объединяю получившееся тело с отрезанным "языком"

И дело за малым - разрезаю оставшийся кусок второй поверхностью и инструментом "изменение положения" растаскиваю все куски по сторонам.

Осталось добавить фаски. На внешние ребра добавляю фаску 1мм, на внутренние - 0.8мм, чтобы потом не было проблем со сборкой. Фаски добавляю только на ребра не соприкасающиеся с непосредственно с силиконом.

Все, форма готова. Теперь её можно выгрузить в stl и распечатать

Печать

При печати я выбираю высоту слоя 0.1мм, и включаю ironing. Хоть всем детали и помещаются на стол одновременно, печатать и я их буду по одной, 14 часов все таки довольно много.

Моделирование формы для заливки силиконом Рукоделие с процессом, 3D моделирование, 3D печать, Компас-3D, Мат, Длиннопост

Осталось только напечатать. После печати планирую залить это платиновым силиконом 30А с красным пигментом. Если гладкости формы не хватит (на наклонных поверхностях при FDM печати остаются лесенки), возможно закажу печать формы на фотополимернике.

Конкретно этот проект я еще не доделал, поэтому модели пока никуда не выкладываю. Может что-то поправить придется. Когда закончу - скорее всего выложу на printables. У меня там кстати уже есть одна форма - https://www.printables.com/model/1086287-breathable-silicone...

Показать полностью 32
7

Массив по сетке по кривой поверхности?

Добрый день. Сделал полый цилиндр. Мне надо "изрешетить" его равномерно отверстиями (треугольные или шестиугольные, пока не определился с формой). На ровной поверхности я использовал для этого "Массив по сетке", но как это сделать с цилендрической?

7

Как выдавить изображение?

Добрый день есть ли проще способ выдавить изображение вместо его обрисовки?

Как выдавить изображение? Вопрос, Нужен совет, 3D печать, Компас-3D
319

Канал АСКОН был удалён с Youtube1

Пока на Пикабу все обсуждают причины блокировки ютуба в России, Google просто взял и удалил канал АСКОН: https://www.youtube.com/user/asconvideo . Это не канал про политику, не какая-то пропаганда, это был всего лишь канал разработчика САПР с видеоуроками - кому он помешал? Это как раз тот самый образовательный контент, который все так усиленно защищают на ютубе.

Канал АСКОН был удалён с Youtube Запрет, Блокировка, Блокировка YouTube, Компас-3D, Аскон, Бан, Google, Замедление YouTube, YouTube, YouTube (ссылка), Повтор
4

Помогите советом

Привет всем, открыла для себя компас 3d недавно, подскажите, где можно взять чертежи с размерами, чтобы можно было сделать сборочный чертеж!? Всем заранее спасибо (:

23

Как просто смоделировать шестерёнки в КОМПАС-3D. Часть 1. Основы

Если вас удивляет что слово "просто" сочетается с постом с несколькими видео и состоящим из нескольких частей - попробуйте построить работающую шестерёнку вручную) Лекция. Практика. В действительности всё действительно относительно легко, только видов самих зубчатых колёс много - на каждое отдельный урок. Смотреть все видео не обязательно, достаточно нескольких первых для понимания основ работы с приложением и тематического в зависимости от требуемой передачи. Если такие слова как модуль и делительный диаметр вам не знакомы - изучите немного теории, совсем без неё не получится.

Для создания шестерней, зубчатых колёс, валов, а заодно и реалистичной резьбы в КОМПАСе используется приложение Валы и механические передачи. Состоит оно из двух частей 2D и 3D, при этом, как ни странно, более функциональным является двухмерное приложение.

На всякий случай для совсем далёких от темы и решивших, что теория вам не нужна: зубчатое колесо - большая шестерёнка в передаче, шестерня - маленькая.

Информацию ниже в основном скопировал с официального сайта (добавил ссылки, если что-то изменится сможете там почитать):

Средствами приложения Валы и механические передачи 3D могут быть спроектированы следующие элементы механических передач:

  • шестерни цилиндрические с внешним и внутренним зацеплением;

  • шестерни цилиндрические винтовых эвольвентных передач;

  • зубчатые рейки;

  • шестерни конические с прямым зубом;

  • шкивы клиноременных передач;

  • звездочки приводных роликовых цепей;

  • червяки и червячные колёса (цилиндрическая червячная передача);

  • зубчатые глухие муфты;

  • шкивы плоскоременных передач.

Это весь функционал приложения доступный в некоммерческих версиях (Home и Учебная версия). Одно из немногих приложений, у которого почему-то ограничена функциональность, жаль конечно, но и на этом спасибо. Все уроки, которые нельзя применить в некоммерческих версиях, пометил так: "(Не входит в некоммерческие версии)".

В коммерческой версии доступны ещё дополнительные библиотеки: Валы и механические передачи 3D. Дополнительный модуль, Валы и механические передачи 3D. Часовые механизмы и Валы и механические передачи 3D. Зуборезный инструмент.

Валы и механические передачи 3D. Дополнительный модуль

Расширяет список проектируемых передач. К основному перечню элементов добавляются элементы следующих передач:

  • конической передачи с круговыми зубьями;

  • гипоидной передачи;

  • конической передачи с тангенциальными зубьями;

  • червячной глобоидной передачи;

  • ортогональной передачи «Цилиндрический червяк-Цилиндрическое косозубое колесо»;

  • планетарной передачи Джеймса с одновенцовыми сателлитами;

  • цилиндрической передачи внешнего зацепления с арочными зубьями;

  • цилиндрической передачи Новикова внешнего зацепления;

  • плоскоцилиндрической (коронной) зубчатой передачи;

  • зубчаторемённой передачи;

  • зубчатой соединительной муфты;

  • цевочной передачи;

  • червячно-реечной передачи.

Кроме того, средствами дополнительного модуля может быть выполнен восстановительный расчет цилиндрической передачи внешнего зацепления.

Валы и механические передачи 3D. Часовые механизмы

Специализированный модуль приложения Валы и механические передачи 3D, предназначенный для проектирования приборов времени.

Приборы времени входят во многие промышленные системы автоматизированного управления технологическими процессами. Они применяются, например, для управления длительностью процессов или сигналов, регистрации моментов текущего времени.

К часовым механизмам предъявляются высокие требования точности, надежности и безотказности. Методики расчета, использованные в модуле, гарантированно позволят спроектировать геометрически корректные передачи.

С помощью модуля могут быть спроектированы следующие элементы часовых передач:

  • цилиндрические зубчатые передачи с часовым профилем;

  • цевочные часовые передачи.

В основе методики проектирования:

  • ГОСТ 13678-73 «Передачи зубчатые цилиндрические мелкомодульные с часовым профилем. Типы, основные параметры и размеры, допуски»;

  • РТМ 31.4005-76 «Передачи цевочные. Расчёт, допуски и выполнение чертежей».

Для удобства конструктора при выполнении геометрического расчета ряд параметров можно выбирать из списка предопределенных значений или таблиц нормативных документов.

Рассчитанное зацепление можно визуализировать.

После геометрического расчета и определения конструктивных особенностей в приложении «Валы и механические передачи 3D» можно создать 3D-модель зубчатого соединения, чертежи элементов, построить профиль зубьев и сформировать таблицу параметров.

Валы и механические передачи 3D. Зуборезный инструмент

Специализированный модуль к базовому приложению — Валы и механические передачи 3D. Предназначен для проектирования зуборезного инструмента.

Червячные фрезы и Долбяки являются наиболее распространенным зуборезным инструментом, применяются для чернового и чистового зубонарезания. Модуль позволит рассчитать и построить модели червячных фрез для нарезания:

  • цилиндрических зубчатых колес с эвольвентным профилем (черновые и чистовые фрезы);

  • цилиндрических передач Новикова с двумя линиями зацепления;

  • звездочек к приводным роликовым и втулочным цепям;

  • червячных колес цилиндрической червячной передачи (черновые и чистовые фрезы);

  • шлицевых валов с эвольвентным профилем;

  • шлицевых валов с прямобочным профилем;

а также зуборезных долбяков для цилиндрических зубчатых колес с эвольвентным профилем.

Результат работы в приложении — полностью оформленный чертеж на фрезу или долбяк (с выносными элементами и таблицей параметров) и ее 3D-модель.

Предусмотрена разработка конструкторской документации для инструмента с параметрами обрабатываемых изделий (шестерен, червячных колес, шлицевых валов, звездочек) по отечественным и зарубежным стандартам. Для зубчатых колес с эвольвентным профилем, и шлицевых валов доступно проектирование нестандартного инструмента (нестандартный модуль, исходный контур или параметры).

Данные зубчатого зацепления или шлицевого вала для инструмента берутся из расчетных модулей или баз данных приложения «Валы и механические передачи 3D».

Для проектирования червячных фрез для цилиндрических шестерен передач Новикова требуется отдельно оплачиваемая лицензия на приложение «Валы и механические передачи 3D. Дополнительный модуль».

Зуборезная часть инструмента является полноценным компонентом 2D-модели приложения. Такая реализация позволяет создавать не только стандартные фрезы под цилиндрическую оправку, но и совмещать зуборезную часть инструмента со специальными хвостовиками, разработанными под определенные зуборезные станки.

Особенности модуля:

  • Позволяет проектировать любые фрезы или долбяки — достаточно получить чертеж изделия или информацию, по какому зарубежному стандарту изготовить инструмент.

  • Высокая скорость проектирования. Обычно квалифицированный инженер тратит два дня на расчет и разработку документации стандартной червячной фрезы или долбяка. Приложение позволяет сократить сроки разработки до нескольких минут.

Уроки по приложению

Сначала и в нескольких следующих постах уроки от автора, из-за ограничения в 25 видео на 1 пост.

Уроки на youtube - канал Валерий Голованев https://www.youtube.com/@user-eg2kh3cc2w

Зеркало на rutube: https://rutube.ru/channel/25905650/videos/

Каждый урок предполагает полное построение валов, а не только отдельных зубчатых колёс, поэтому часто уроки довольно затянуты. В текстовом пояснении дал основные моменты, которые могут вам пригодится. Если какие-то построения используются в уроке впервые, тоже стараюсь о них писать. Текст не даёт полного описание видео - это скорее тезисы.

Часть 1. Приемы работы в приложении. Канавки. Шпоночные соединения. Торцевые пазы.

Урок крайне важен для изучения приложения. Запуск приложения Валы и механические передачи 2D. Выбор типа отрисовки модели, создание вала, ступеней. Добавление, перемещение и удаление ступени. Назначение стандартных фасок, канавок, шпоночных и торцевых пазов, лысок. Добавление вспомогательных видов. Генерация 3D-модели. Проверочный расчёт шпоночного соединения.

Часть 2.1. Метрические резьбы.

Урок важен для тех, кто занимается 3D-печатью. Это про построение реалистичной резьбы в КОМПАСе.

Метрическая резьба с зазором и натягом. Нестандартная резьба. Крупный и мелкий шаг. Заход резьбы. Резьба с проточкой не на всю длину ступени. Разделение ступени на 2 участка. Метрическая резьба с профилем MJ. Внутренняя резьба. Настройка генерации 3D-модели.

Часть 2.2. Резьбы и проточки.

Метрическая резьба. Нестандартная резьба. Создание проточек. Внутренняя резьба. Метрическая резьба для пластмасс. Трубная резьба. Трапецеидальная резьба. Количество заходов резьбы. Упорная резьба. Круглая резьба, включая стандарт Din. Прямоугольная резьба размеры из стандарта Din. Модульные и питчевые резьбы для ходовых винтов.

Часть 3. Манжеты, резиновые кольца, подшипники. Стопорные кольца.

Выбор манжеты, канавки под кольца, подшипника, стопорного кольца, круглой шлицевой гайки. Отображение элементов на валах.

Часть 4. Шлицевые соединения.

Шлицевые прямобочные соединения. Нестандартные шлицы. Шлицы через несколько ступеней. Макроступени. Хвостовик вала отбора мощности. Схема контроля. Ответный элемент. Шлицы эвольвентные. Треугольные шлицы. Расчёт шлицевых соединений.

Часть 5. Отверстия и пазы.

Кольцевые пазы. Вырезы по круговому массиву. Поперечные отверстия. Канавки под сальниковое войлочное кольцо. Шпоночный паз в отверстии.

Часть 6. Цилиндрическая передача внешнего зацепления с эвольвентными зубьями.

Первый урок собственно про создание передач. Смотреть обязательно. Назначение фасок. Запуск расчёта. Геометрический расчёт. Расчёт по межосевому расстоянию. Выбор нестандартного модуля - это важно, мало кто находит, где меняется модуль. Сделал скириншот:

Как просто смоделировать шестерёнки в КОМПАС-3D. Часть 1. Основы Компас-3D, 3D моделирование, 3D, Инженер, Шестеренки, 3D печать, 3D принтер, ЧПУ, Видео, YouTube, Длиннопост

Это важно, мало кто с первого раза находит, где меняется модуль.

Переход на вторую страницу расчёта. Выбор степени точности. Кнопка Расчёт.

Расчёт на прочность. Выбор схемы передачи. Выбор материала и термообработки. Крутящий момент и число оборотов. Кнопка Расчёт.

Расчёт на долговечность. Возврат в геометрический расчёт. Переход на вторую страницу расчёта. Расчёт и выбор коэффициентов смещения. Формирование блокирующего контура зубчатой передачи. Расчёт коэффициентов смещения. Критерии оптимизации. Новый расчёт. Запись расчёта в файл. Визуализация зацепления. Таблица параметров. Геометрическое построение шестерни. Генерация твердотельной модели.

Часть 7. Планетарная зубчатая передача Джеймса. (Не входит в некоммерческие версии).

Расчёт элементов планетарной передачи. Геометрический расчёт. Расчёт коэффициентов смещения. Выбор построение сателлита. Генерация твердотельной модели. Загрузка расчёта. Солнечная шестерня. Генерация твердотельной модели. Эпицикл. Генерация твердотельной модели.

Часть 8. Червячная цилиндрическая передача.

Геометрический расчёт по межосевому расстоянию. Тип червяка ZA. Расчёт на прочность. Расчёт на теплостойкость. Генерация твердотельной модели. Червячное колесо. Генерация твердотельной модели. Добавление профиля зубьев.

Часть 9. Червячная глобоидная передача. (Не входит в некоммерческие версии).

Глобоидный червяк. Геометрический расчёт. Настройки поля допуска для генерации. Генерация модели. Червячное колесо. Генерация модели. Добавление профиля зубьев.

Часть 10. Коническая передача с прямыми зубьями.

Коническая шестерня с прямыми зубьями. Геометрический расчёт. По внешнему окружному модулю. Расчёт. Шестерня. Формирование ступеньки перехода на следующую ступень. Генерация модели. Построение зубчатого колеса. Генерация модели.

Часть 11. Шевронная передача внешнего зацепления с эвольвентными зубьями.

Цилиндрическая шестерня с внешними зубьями. Геометрический расчет по межосевому расстоянию. Шевронная канавка. Зубчатое колесо. Сборка передачи. Важно, тут показан простой способ сборки передачи.

Часть 12. Цилиндрическая передача внешнего зацепления с арочными зубьями. (Не входит в некоммерческие версии).

Цилиндрическая шестерня с арочными зубьями. Геометрический расчет по межосевому расстоянию. Генерация твердотельной модели. Вид на арку зуба. Зубчатое колесо. Генерация твердотельной модели. Вид на арку зуба. Сборка передачи.

Часть 13. Зубчатая соединительная муфта. (Не входит в некоммерческие версии).

Геометрический расчёт. Выбор прототипа. Развёртка сечения зуба. Отверстие под маслёнку. Генерация твердотельной модели. Сборка муфты.

Часть 14. Червячно-реечная передача. (Не входит в некоммерческие версии).

По ощущениям уроки 14 и 15 перепутаны местами. Цилиндрическая червячная рейка. Червячно-реечная передача "Цилиндрический червяк-Червячная рейка". Рейка. Генерация твердотельной модели. Сборка передачи.

Часть 15. Червячно-реечная передача. (Не входит в некоммерческие версии).

Цилиндрический червяк. Тип передачи Червячно-реечная "Цилиндрический червяк - червячная рейка". Геометрический расчёт. Червяк. Генерация твердотельной модели.

Часть 16. Построение стандартной червячной эвольвентной фрезы. (Не входит в некоммерческие версии).

Фреза червячная для цилиндрических зубчатых колёс с эвольвентным профилем. Геометрический расчёт через расчёт зубчатой передачи. Выбор модуля. Построение фрезы. Профиль зуба. Зуб фрезы. Генерация твердотельной модели.

Часть 17. Построение нестандартной червячной эвольвентной фрезы (питчевый модуль). (Не входит в некоммерческие версии).

Фреза червячная для цилиндрических зубчатых колёс с эвольвентным профилем. Геометрический расчёт через расчёт зубчатой передачи. Выбор модуля. Питчевые модули. Генерация 2D-геометрии. Генерация твердотельной модели.

Часть 18. Гипоидная передача. (Не входит в некоммерческие версии).

Расчёт замороченный, относительно сложный, долгий, но он того стоит, если вам нужна точная модель. Построение гипоидной шестерни. Геометрический расчёт. Построение шестерни. Построение гипоидного колеса. Загрузка расчёта. Построение колеса. Формула истинного размера. Генерация твердотельной модели. Использование для изготовления на ЧПУ. Элементы для сопряжения в сборке. Загрузка расчёта для шестерни. Параметры локализации для 3D-модели. 3D-модель пятна контакта. Сборка передачи.

Часть 19. Дифференциал. Построение сателлита и шестерни полуоси.

Коническая шестерня с прямыми зубьями. Геометрический расчёт. Построение шестерни. Генерация твердотельной модели. Профиль зуба в измерительном сечении. Загрузка расчёта. Зубчатое колесо. Генерация твердотельной модели.

Часть 20. Сборка дифференциала.

Добавление деталей. Сопряжение. Бомбёж автора урока на то, что он не умеет работать в 3D))

Часть 21. Шестигранник. Квадрат. Сфера.

Построение шестигранника. Квадратная ступень. Генерация твердотельной модели. Создание внутренней шестигранной ступени. Генерация твердотельной модели. Внутреннее квадратное отверстие. Генерация твердотельной модели. Сферическая ступень. Генерация твердотельной модели.

Часть 22. Червячная фреза для зубчатых колёс, черновая. (Не входит в некоммерческие версии).

Снова ощущение, что уроки 22 и 23 перепутаны. Фреза червячная для цилиндрических зубчатых колёс с эвольвентным профилем. Загрузка расчёта. Черновая. Генерация 2D-геометрии. Генерация твердотельной модели.

Часть 23. Червячная фреза для зубчатых колёс, нестандартная. (Не входит в некоммерческие версии).

Фреза червячная для цилиндрических зубчатых колёс с эвольвентным профилем. Геометрический расчёт через расчёт зубчатой передачи с питчевым зацеплением. Данные по шестерне. Чистовая. Генерация 2D-геометрии. Генерация твердотельной модели. По модели можно изготавливать фрезу на ЧПУ.

Больше видео не влезает - продолжение во второй части.

Различные полезные ссылки по теме КОМПАС-3D

Официальные

Неофициальные видеоуроки

Текстовые, графические материалы и книги

P.S. Тег Моё относится к текстовому описанию, видео не мои)

Показать полностью 1 24
Отличная работа, все прочитано!
