Всем здрасти.Давно небыло,кое что наковырял,результаты докладываю:
Начал с редуктора Уррп-25,надо было поменять пару подшипников и одну коническую шестерню,но одна мысль что опять +💯 прокладок вырезать для регулировки и сборке ,повергала в уныние.решил наверняка действовать.Измерял все прокладки,начертил,купил несколько листов картона прокладочного 0.5 мм и на лазерную резку отдал.в итоге получилось штук 300+ прокладок
1/3
Целая куча
После этого сборка и регулировка прям быстро и без неудобств прошла.кому надо осталось несколько комплектов.
1/2
1/2
Так же накатал несколько слоев шумоизоляции.
Ну и пока редуктор снят ,очистил и покрасил отсек под него,и потом закинул редуктор и отцентровал с гребным валом

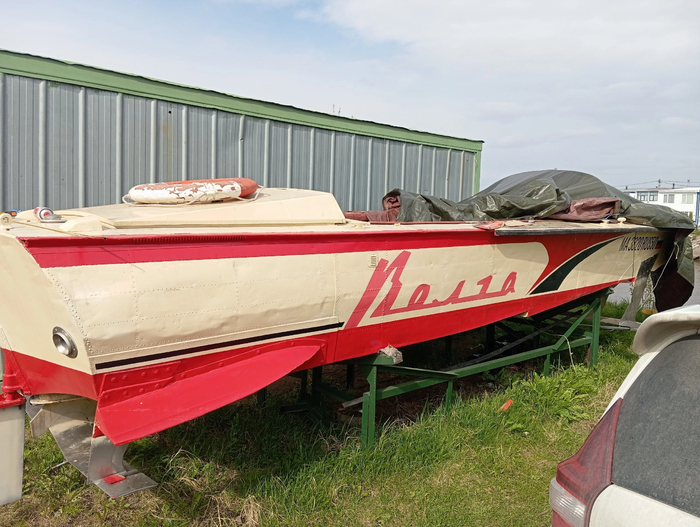

Немного красного ,цвет 3002
Сначала начал отбивать ватерлинию, показалось мало,добавил,и в итоге имеем то что имеем .по кузову пока всё.
Отмашки починил
1/6
Навел "кабель менеджмент" в приборке.Поставил 16 пиновый разъем.прозвонил все от машинного отделения,подключил все датчики.удлинил провода....
Красивая,блестящая, совсем как настоящая
Помпа пришла,с эмиратов пришлось заказывать,в России матушке нету.
1/3
Покрасил коллектор,навёл порядок с проводкой.подключил фазовращатели.рхх шаговый так и не смог толком настроить,поставил моментный рхх от газели,настроил сразу почти
1/2
Контроль отк
1/3
Попались от м137 форсунки,взял их(а до этого от калины были),на стенде показали 240кубов.моя довольна.в настройках их забил
1/2
Нарезал на лазере слани.теперь можно использовать подпольное пространство.там дохрена шмурдяка влазит.Спасибо Денис за проект
1/5
Боковушки перетянул в секси красный кожзам
1/5
Ну какая красота
Установка заняла пару минут,на задние опоры он прям с ходу налез,потом кран уехал,доской и домкратом подвесил за перед и поставил передние опоры.мотор стоит ровно,как будто там и был,места со всех сторон полно,можно и коллектора снять и стартер и генератор.вобще без проблем
Прикинул кардан,от каена,теперь жду фланец как приедет на редуктор,проточку его под ШРУС и распилю и удлиню кардан.если кто в Питере ремонтом и балансировкой занимается и может помочь-буду рад.
На этом как бы все.занимаюсь по мере возможностей и погоды,которая нерадует чуть чаще чем всегда
