Бронетехника СССР

986 постов сначала свежее
58
Warrapan
Warrapan
2 дня назад
Стендовый моделизм
Серия Гусеничная техника Холодной Войны и современности

Загадочная модернизация. T-55 Al Faw/Enigma⁠⁠

Загадочная модернизация. T-55 Al Faw/Enigma Моделизм, Стендовый моделизм, Сборная модель, Хобби, Миниатюра, Своими руками, Рукоделие без процесса, Масштабная модель, Коллекционирование, Бронетехника, Военная техника, Техника, Коллекция, История (наука), Военная история, Ирак, Танки, Война в Ираке, Т-55, Видео, Длиннопост
Загадочная модернизация. T-55 Al Faw/Enigma Моделизм, Стендовый моделизм, Сборная модель, Хобби, Миниатюра, Своими руками, Рукоделие без процесса, Масштабная модель, Коллекционирование, Бронетехника, Военная техника, Техника, Коллекция, История (наука), Военная история, Ирак, Танки, Война в Ираке, Т-55, Видео, Длиннопост

В середине ХХ века в мире бушевала Холодная война, и трудно найти те уголки, которые она так или иначе не затронула. Естественно, что столь важное в геополитическом ключе и исторически неспокойное место, как Ближний Восток, не могло оставаться в стороне. Недавно провозглашённое государство Израиль и часть арабских стран имели прозападные наклонности. Большинство же других арабских государств наоборот решили «дружить» с Советским Союзом против Запада. Среди них был и Ирак. Трудно сказать, насколько ближневосточные арабы были привержены идее строительства мирового коммунизма, однако оружие для этих целей они получали исправно и в немалых количествах. Среди прочего, получал Ирак и советские танки, ибо наладить их локальное производство было невозможно по целому ряду причин. Первое место среди поставляемых танков занимал гусеничный аналог автомата Калашникова - дешёвый и массовый Т-54/55.

Загадочная модернизация. T-55 Al Faw/Enigma Моделизм, Стендовый моделизм, Сборная модель, Хобби, Миниатюра, Своими руками, Рукоделие без процесса, Масштабная модель, Коллекционирование, Бронетехника, Военная техника, Техника, Коллекция, История (наука), Военная история, Ирак, Танки, Война в Ираке, Т-55, Видео, Длиннопост

Первые 250 танков Т-54 были заказаны Ираком в 1958 году, и поступили до 1965-го, ещё 50 были доставлены в 1968. От 80 до 120 машин из этого числа были потеряны в ходе Войны Судного Дня 1973 года, притом изрядную часть Армии Обороны Израиля удалось захватить неповреждёнными, и в дальнейшем использовать в своём составе, присвоив нелестное имя «Тиран-4». Для восполнения потерь были заказаны ещё три сотни более новых танков Т-55, которые прибыли между 1974 и 75 годами. Ещё 50 «пятьдесят четвёрок», списанных из армии ГДР, Союз подкинул в 1981 году, а в 81-82 годах поступили целых четыре сотни из Польши. 250 Т-55, выведенных из своей армии, в 1983 году передал Египет, а ещё 150 бывших румынских танков поступили в Ирак через Египет с 1981 по 84 годы. Наконец, до 1985 года Ираку были переданы ещё 400 Т-55 чехословацкого производства. Как видим, количества не скромные. Таким образом, к 1990 году на вооружении Армии Ирака состояло около 1500 танков Т-54, Т-55 и TR-580 (румынское название того же изделия), а если приплюсовать сюда имевшиеся у Ирака китайские копии Т-54/55 (Тип 59 и 69), то получится 2500 - 3000 единиц. Количество внушительное, но вот качество… К середине 1980-х годов боевая ценность старых Т-54 и Т-55 стремительно снижалась, особенно на фоне насыщения армий дешёвыми, массовыми и всё более грозными противотанковыми средствами, такими как РПГ и ПТРК.

1/5

Особенно слабость бронирования наличествующих советских танков продемонстрировала командованию Саддама Ирано-Иракская война. В ходе конфликта выяснилось, что имеющиеся средние танки не могут эффективно противостоять современным противотанковым средствам. Требовалось радикальное обновление парка бронетехники. Собственное производство танков отсутствовало, а его запуск не представлялся возможным. Покупка новых танков за рубежом исключалась из-за ослабленной экономики. Единственным выходом оказалась модернизация наличных машин своими силами. Используя те или иные решения, можно было повысить некоторые характеристики бронетехники и тем самым улучшить ее боевые возможности. Так началась история наиболее загадочной из версий Т-55, получившей соответствующее прозвище «Энигма». К сожалению, точная история проекта до сих пор остается неизвестной. Ирак во времена правления Саддама Хусейна был закрытым государством и не спешил оглашать все данные о своей военной технике. Тем не менее, из разных источников известны различные сведения, которые позволяют составить общую картину.

1/8

Вероятно, проектные работы начались на заключительном этапе Ирано-иракской войны. Доподлинно неизвестно название, присвоенное проекту и в дальнейшем танку. В одних источниках фигурирует Al Najim (Аль Нахим - «Звезда»), в других - Al Faw (Аль Фав, название вероятно присвоено после Второй битве При Аль-Фаве (17 апреля 1988) - одного из важнейших сражений Ирано-Иракской войны). Проект сразу столкнулся с серьезными трудностями: Т-55 морально устарел и нуждался в замене или обновлении всех основных систем. Однако замена вооружений или систем управления огнем была невозможной, а обновление силового блока отличалось крайней сложностью. В итоге было решено обойтись только усилением бронирования лобовой и бортовой проекций.

1/4

Штатную гомогенную броню корпуса и башни дополнили накладными блоками комбинированной защиты. Каждый такой блок представлял собой ящик из 5-мм стали с особым наполнением. Блок вмещал 5-6 пакетов из 15-мм алюминиевого листа, 4-мм стального листа и 5-мм резинового пласта. Между пакетами оставались пустоты шириной 20-25 мм. Блоки могли иметь разную форму, соответствующую месту установки. Более крупные накладные блоки устанавливались на верхней лобовой детали корпуса; их отличало наличие прямоугольных вырезов для буксировочных крюков. Пара блоков меньшего размера помещалась на надгусеничных полках. Восемь блоков разной формы и размера собирались в экран, прикрывающий переднюю половину борта и ходовой части. Оставшаяся часть бортов и корма дополнительной защиты не имели. Лоб и скулы башни получили восемь накладных блоков, по четыре справа и слева от орудия. Башенные блоки отличались скошенной формой и образовывали своеобразную юбку, увеличивавшую проекцию купола. Установка дополнительной брони на лоб башни привела к изменению балансировки и грозила заклиниванием погона. По этой причине на корме появились кронштейны с прямоугольным блоком-противовесом.

Загадочная модернизация. T-55 Al Faw/Enigma Моделизм, Стендовый моделизм, Сборная модель, Хобби, Миниатюра, Своими руками, Рукоделие без процесса, Масштабная модель, Коллекционирование, Бронетехника, Военная техника, Техника, Коллекция, История (наука), Военная история, Ирак, Танки, Война в Ираке, Т-55, Видео, Длиннопост

Лобовой блок башни поднят, видна его внутренняя структура

Считается, что комплект дополнительной брони должен был обеспечить защиту танков от старых и современных средств поражения. Комбинированная броня поверх штатной гомогенной позволяла рассчитывать на защиту от кумулятивных или подкалиберных бронебойных снарядов танковых пушек. Также в некоторых источниках упоминается, что танк Al Faw смог выдержать попадание ракеты MILAN неустановленной модификации. Ранние версии этой ПТУР могли пробивать 350-800 мм гомогенной брони. В результате изучения трофейных танков выяснилось, что комбинированная броня (или как её не совсем верно назвали в США - NERA - Non-Explosive Reactive Armour - динамическая броня невзрывного действия) способна эффективно противостоять всем видам ручного противотанкового оружия, а также ПТУРам, за исключением AGM-114 Hellfire на дистанциях реального боя. Правда, при условии того, что выдержат крепления блока брони, и его не сорвёт взрывом.

1/7

Защиту танка удалось улучшить ценой заметного роста боевой массы. Комплект из блоков для корпуса и башни весил более 4 тонн. Вследствие этого боевая масса модернизированного танка Т-55 вырастала с 36 до 41 тонн, а удельная мощность падала с 16.1 до 14.1 л.с. на тонну, что приводило к ощутимому сокращению подвижности и проходимости. Не стоит забывать, что всем элементам силовой установки, трансмиссии, ходовой части и подвески приходилось работать в перегруженном состоянии, что не улучшало самочувствия старенького В-2, то есть В-55, и негативно сказывалось на надёжности танка.

1/7

Из других улучшений, реализованных в проекте «Аль Нахим» или «Аль Фав» стоит отметить улучшенный прибор ночного видения у командира танка. Некоторые машины получили дымовые гранатомёты, установленные на башне. Также не на всех танках присутствовал зенитный крупнокалиберный пулемёт - очевидно это зависело от его наличия или отсутствия на танке, который подвергался модернизации. Также, согласно некоторым источникам, по крайней мере часть танков получили усиленные торсионы первой пары опорных катков. Возможно, это было сделано при ремонте для компенсации увеличившейся нагрузки на переднюю часть ходовой.

1/5

Бронетехника Ирака: танк Al Faw и медэвак YW-750

В 1989 году на военной выставке в Багдаде впервые показали танк Al Faw с комплектом дополнительного бронирования. Любопытно, что в качестве опытного образца использовали не Т-55, а его китайскую модернизацию «Тип 69-II». Выставочный танк получил дополнительные блоки брони, но не имел противовеса на башне. Этот агрегат появился чуть позже, вероятно, по результатам испытаний, когда выяснилось, что перегруженная в передней части башня отказывается адекватно поворачиваться, особенно если танк стоит на склоне.

Загадочная модернизация. T-55 Al Faw/Enigma Моделизм, Стендовый моделизм, Сборная модель, Хобби, Миниатюра, Своими руками, Рукоделие без процесса, Масштабная модель, Коллекционирование, Бронетехника, Военная техника, Техника, Коллекция, История (наука), Военная история, Ирак, Танки, Война в Ираке, Т-55, Видео, Длиннопост

Первая демонстрация Al Faw на базе танка «Тип-69», Багдад, 1989

По распространенной версии, серийная модернизация наличных танков стартовала в конце восьмидесятых и продолжалась буквально пару лет – по сути, между двумя войнами. Объемы производства неизвестны. По разным оценкам, Ирак успел доработать не менее пяти танков. Верхняя граница их численности оценивается от восьми-двенадцати единиц до нескольких десятков. Впоследствии изучение подбитых или трофейных танков показало, что модернизация проводилась на низком технологическом уровне. Стандартизация производства была минимальной. Накладные блоки отличались друг от друга и, вероятно, в каждом случае подгонялись под место установки. Взаимозаменяемость и ремонтопригодность оставляли желать лучшего. Существует версия, согласно которой немногочисленные танки с улучшенной защитой распределялись между разными подразделениями и использовались в качестве командирских. Этим объясняют тот факт, что Al Faw впоследствии работали в одних боевых порядках с другими танками семейства Т-54/55.

Загадочная модернизация. T-55 Al Faw/Enigma Моделизм, Стендовый моделизм, Сборная модель, Хобби, Миниатюра, Своими руками, Рукоделие без процесса, Масштабная модель, Коллекционирование, Бронетехника, Военная техника, Техника, Коллекция, История (наука), Военная история, Ирак, Танки, Война в Ираке, Т-55, Видео, Длиннопост

Al Faw и другая бронетехника Ирака

Модернизированные танки впервые приняли участие в боевых действиях в конце января 1991 года во время битвы при Хафджи. В наступлении на территорию Саудовской Аравии участвовало около 100 иракских танков, в том числе некоторое количество машин с усиленным бронированием. Военные Международной коалиции ООН ранее не встречались с такой техникой, и увидев в дальномер танк с необычным профилем, дали ему прозвище Enigma (по-латыни Загадка или Тайна). Именно под этим названием иракские танки получили широкую известность в мире. Некоторое время предполагали, что загадочные «новые» танки были переданы Ираку Китаем или Северной Кореей, но вскоре этот вопрос был разрешён.

Загадочная модернизация. T-55 Al Faw/Enigma Моделизм, Стендовый моделизм, Сборная модель, Хобби, Миниатюра, Своими руками, Рукоделие без процесса, Масштабная модель, Коллекционирование, Бронетехника, Военная техника, Техника, Коллекция, История (наука), Военная история, Ирак, Танки, Война в Ираке, Т-55, Видео, Длиннопост

«Энигма» с камуфляжной окраской на трейлере

В ходе боев при Хафджи иракская армия потеряла 30 танков разных типов. Коалиция получила возможность изучить несколько подбитых «Энигм» и сделать выводы. Оказалось, что накладная броня может защитить танк от поражения теми или иными противотанковыми средствами. Однако попадание ракеты могло привести к срыву блока со своего места. Кроме того, один из модернизированных танков имел пробоину в районе орудия – вражеский снаряд попал в щель между блоками дополнительной защиты.

Загадочная модернизация. T-55 Al Faw/Enigma Моделизм, Стендовый моделизм, Сборная модель, Хобби, Миниатюра, Своими руками, Рукоделие без процесса, Масштабная модель, Коллекционирование, Бронетехника, Военная техника, Техника, Коллекция, История (наука), Военная история, Ирак, Танки, Война в Ираке, Т-55, Видео, Длиннопост

Подбитые иракские танки Т-55 и Al Faw после битвы при Хафджи

В дальнейшем танки Enigma неоднократно использовались в новых сражениях Войны в Заливе, однако их эксплуатация не была массовой по причине весьма ограниченного количества. Техническое и организационное превосходство противника, а также его доминирование в воздухе приводило к предсказуемым результатам. Т-54/55 и «Энигмы» постоянно несли потери; часть техники в том или ином состоянии стала трофеями. По известным данным, на сегодняшний день сохранилось не менее 5 танков Т-55 и «Тип 59/69» с пакетами дополнительного бронирования. Сейчас они находятся в музеях США, Великобритании и других стран. Все эти машины были взяты в качестве трофеев в ходе событий 1991 года. Во время Второй войны в Ираке в 2003 году подобные трофеи отсутствовали, что может указывать на прекращение производства в начале девяностых.

Загадочная модернизация. T-55 Al Faw/Enigma Моделизм, Стендовый моделизм, Сборная модель, Хобби, Миниатюра, Своими руками, Рукоделие без процесса, Масштабная модель, Коллекционирование, Бронетехника, Военная техника, Техника, Коллекция, История (наука), Военная история, Ирак, Танки, Война в Ираке, Т-55, Видео, Длиннопост

«Энигма» с надписью JeANNE в экспозиции Бовингтонского танкового музея

В целом иракский проект, известный как Enigma или Al Faw, нельзя признать лучшим вариантом модернизации среднего танка Т-55. Из-за ряда объективных ограничений проект затрагивал только один аспект боевой машины, а его практические результаты оказались далекими от идеала. Как показали события Войны в Заливе, танк с броней «Энигма» действительно отличался от базовых Т-55, «Тип 59» или «Тип 69» в лучшую сторону с точки зрения устойчивости к противотанковым средствам. Однако в остальном это была почти та же самая машина с прежней огневой мощью (100-мм нарезная пушка Д-10Т и спаренный 7.62-мм пулемёт) и ухудшившейся подвижностью. По сумме характеристик модернизированный Т-55 проигрывал всем танкам противника. С точки зрения войск коалиции танки базовой комплектации и модернизированные Enigma почти не отличались друг от друга, и их поражение было «делом техники». Все это привело к известным результатам как для танков, так и для их эксплуатантов.

1/4

«Энигма» и «Ахзарит»

Большая часть сведений о проекте Al Najim/Al Faw/Enigma до сих пор остается тайной и, возможно, уже никогда не станет известной. Однако даже доступные сведения позволяют сделать важные выводы. Иракский проект в очередной раз подтвердил, что Т-55 можно модернизировать разными способами и получать весьма интересные результаты. Однако также было показано, что модернизация техники должна быть комплексной. Усиление одной лишь брони минимально помогло «Энигмам» в сражениях и фактически никак не сказалось на ходе боевых действий. С другой стороны, всеобъемлющие модернизации старых Т-54/55, которые предпринимались во многих странах мира, вынуждены включать ремоторизацию, замену вооружения и систем управления огнём, что может потребовать увеличения размеров корпуса танка и усиления его ходовой, что в свою очередь делает проект неоправданно сложным и дорогим. А нужно учитывать, что о модернизации Т-54/55 задумываются в основном небогатые страны. Возможно, наиболее рациональный способ дать старичку новую жизнь - не пытаться «дотянуть» его до уровня современных ОБТ, а создать на его базе боевую машину другого типа, например тяжёлую БМП или БТР, как это сделали в Израиле, получив вполне успешный и эффективный «Ахзарит».

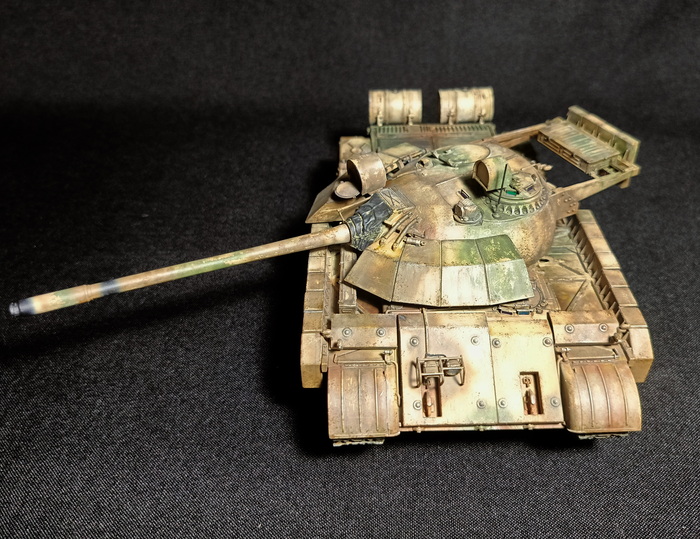

Представлена модель танка Т-55 Al Faw или Enigma в трёхцветном камуфляже из состава 1st Mechanized Division (1ой Механизированной дивизии) 4th Army Corps (4го Армейского корпуса) армии Ирака, Война в Персидском Заливе, битва при Хафджи, Саудовская Аравия, январь 1991 года. Модель фирмы MiniArt, масштаб 1/35.

Обзор набора, заметки по сборке и покраске тут:

Т-55 Enigma (1/35 MiniArt). Заметки по сборке

При написании статьи использованы материалы из источников:

https://topwar.ru/170783-srednij-tank-al-faw-enigma-prostaja...

https://en.wikipedia.org/wiki/T-54/T-55

https://en.wikipedia.org/wiki/T-54/T-55_operators_and_varian...

Отдельная благодарность Владимиру Буту за предоставленные фото!

На этом пока всё, а в следующей статье поговорим о всеми любимом истребителе из научной фантастики! Потому всех желающих это увидеть, а также интересующихся моделизмом, военной техникой и авиацией приглашаю подписаться! Если у вас есть вопросы или предложения - прошу в комментарии. А сейчас - благодарю за внимание и хорошего времени суток!
