Z790 – старший чипсет Intel сокета LGA1700. Prime – младшая линейка материнских плат от ASUS. Чипсет Z790 + линейка Prime = материнская плата– одно из самых доступных решений бренда на старшем чипсете.
Технические характеристики
Всего в линейке Prime с чипсетом Z790 значится 14 моделей. Восемь плат с литерой «P» в наименовании – базовые версии платы, которые незначительно отличаются друга от друга типом поддерживаемой памяти (DDR4 или DDR5) и вторичным обвесом. Четыре младшие модели у урезанной комплектацией – обозначены литерой «V» в наименовании. Есть и старшие платы с литерой «A» в наименовании. Их всего две, и они наиболее сильно отличаются от других плат линейки.
В рамках текущего материала познакомимся с базовой платой Prime с максимально коротким, среди родственников, именованием – ASUS Prime Z790-P
Упаковка и комплектация
Поставляется ASUS Prime Z790-P в коробке с неброской серой полиграфией. Габариты упаковки ровно такие, какими их ожидаешь увидеть у полноразмерной материнской платы.
Плата помещена в антистатический пакет и лежит на картонной подложка, под которой скрыт от глаз скромный комплект документации. В лучших традициях плат нижнего ценового сегмента заглушка I/O портов находится отдельно и представляет собой простую жестянку без каких-либо украшательств.
Внешний вид и дизайн
Внешность ASUS Prime Z790-P довольно скромная. Именно так в голове у большинства пользователей выглядит обычная материнская плата. В глаза бросаются, разве что, неокрашенные алюминиевые радиаторы да схематично-иллюстративные изображения звездной системы, нанесенные на текстолит белой краской.
Тыльная сторона платы Prime Z790-P ничем особенно не интересна. Просто глянцевый текстолит шестислойной печатной платы. Габариты платы 305 × 234 мм. То есть плата на 10 мм у́же, чем предполагает стандарт ATX (305 × 244). Из-за этого плата лишилась крепежных отверстий вдоль правого края и при монтаже к корпус будет висеть не на 9 винтах, как полагается, а лишь на 6. Очень сомнительное решение.
Вокруг черного бэкплета сокета отчетливо видны сдвоенные отверстия для монтажа системы охлаждения процессора. Такое исполнение позволяет использовать и новые кулеры, предназначенные для LGA1700 и старые кулеры, предназначенные для предыдущих сокетов – LGA 115X/1200. В последнем случает стоит помнить, что последнее поколение процессоров имеет физически меньшую высоту.
Панель ввода/вывода довольно скромная. Выделить можно разве что наличие USB-A 3.2 Gen2 (до 10 Гбит/с) и USB-C 3.2 Gen2x2 (до 20 Гбит/с). Последний встречается далеко не на всех платах младшего сегмента с чипсетом Z790.
Сокет LGA1700 поддерживает процессоры всех трех поколений Intel (12, 13 и 14-го). Питание процессора подводится 8-pin коннекторами EPS12V 4-pin + 8-pin. Разумеется, без разъема ATX 24-pin не обошлось.
Охлаждение цепей питания процессора производится двумя отдельными радиаторами. Они алюминиевые, неокрашенные, не очень массивные, но с развитым оребрением. Теплосъем производится через термопрокладки, причем и со сборок, и с дросселей.
Система питания процессора ASUS Prime Z790-P имеет схему 14+1.
Фазы VCore (14) представлены сборками OnSemi NCP302150 (50 А), а iGPU (1) питается через Vishay SiC623 (60 А). Эти фазы управляются Digi+ ASP2100. Питание VCCIO (2) построено двумя парами из OnSemi 4С10С и OnSemi 4С06С, которые контролируются OnSemi NCP81270C.
Система питания скромная, если этот эпитет применим к платам на чипсете Z790. Если сравнивать со старшими моделями плат, то 14 фаз это немного, но должно быть достаточно для питания любого процессора.
Радиатор чипсета выглядит большим, но в действительности он не особенно массивный. Он полый внутри из-за чего – легкий. Крепиться к текстолиту двумя подпружиненными пластиковыми клипсами. Бюджетненько.
Очередность использования слотов DDR5 подписана на текстолите, рядом с разъемами. Максимальный объема памяти 192 ГБ и производитель заявляет возможность работы на частоте 7200+ МГц.
Схема распределения слотов расширения у ASUS Prime Z790-P выглядит так:
1 слот – M.2 (PCIe 4.0 x4)
2 слот – PCIe 5.0 x16 (PEG)
3 слот – PCIe 4.0 x16 (режим x4)
4 слот – M.2(PCIe 4.0 x4)
5 слот – PCIe 4.0 x16 (режим x4)
6 слот – PCIe 4.0 x16 (режим x4) + M.2 (PCIe 4.0 x4 + SATA)
7 слот – PCIe 3.0 x16 (режим x1)
Слот PEG облачен в металл и усилен. Производитель называет такое исполнение SafeSlot Core+. Замки всех PCIe слотов одинаковые – откидные, с увеличенным флажком.
ASUS Prime Z790-P имеет три M.2. Все они работают по интерфейсу PCIe 4.0 x4, а нижний дополнительно поддерживает SSD с интерфейсом SATA. Верхний и нижний слоты поддерживают длинные накопители с форм-фактором 22110. Накопители в разъемах фиксируются по старинке – винтом.
Штатный радиатор для M.2 у платы только один, но его можно установить как на верхний, так и на нижний разъем. Сам радиатор представляет собой плоскую алюминиевую пластину толщиной около 2,5 мм с термопрокладкой Laird.
Помимо трех разъемов M.2 дисковая подсистема ASUS Prime Z790-P имеет SATA-разъемы в количестве 4 штук. Они сгруппированы у нижнего правого края платы.
Колодки для USB у платы Prime Z790-P представлены с избытком: пара для USB 2.0 (4 разъема), пара для USB 3.2 Gen1 (4 разъема) и одна USB 3.2 Gen2x2 (Type-C).
За проводную сеть Ethernet (до 2,5 Гбит/с) отвечает Realtek RTL8125BG. Беспроводных интерфейсов из коробки плата Prime Z790-P лишена, однако есть распаянный вертикальный разъем M.2 с ключом «E» для установки беспроводного адаптера (в комплект поставки не входит). Для вывода антенн из корпуса в заглушке I/O-портов есть два выламываемых отверстия.
Аудиоподсистема реализована чипом начального Realtek 897. То есть, весьма скромная. Впрочем, об это можно было догадаться еще на этапе первоначального знакомства, по трем (всего) джекам на задней панели.
Для системы охлаждения у ASUS Prime Z790-P предусмотрено шесть 4-pin разъемов. Их расположение нормальное, но вот нижние пару разъемов логичнее было бы сдвинуть ближе к правому краю. Так, было бы ближе тянуть кабели корпусных вентиляторов передней панели.
Для подключения световых украшательств у платы Prime Z790-P есть целых пять коннекторов: три ARGB (5V-D-G) и пара RGB (12V-G-R-B).
ASUS Prime Z790-P с демонтированными радиаторами выглядит скромно.
BIOS
UEFI выглядит также как и у всей линейки плат Prime. Цветовая гамма темная с белым шрифтом и акцентами синих оттенков. По умолчанию запускается упрощенный режим. Переключиться в продвинутый можно нажатием клавиши F7. Есть Q-Fan – удобная надстройка, которая позволяет управлять схемой системы охлаждения в графическом интерфейсе, путем перетягивая точек.
Основные пункты для тонкой настройки всевозможных напряжений и прочих интересности находятся на вкладке Ai Tweaker, а часть собрана в разделе Tweaker's Paradise. Подробно останавливаться на описании BIOS не буду – попросту невозможно уложить в рамки обзора материнской платы.
Тестирование

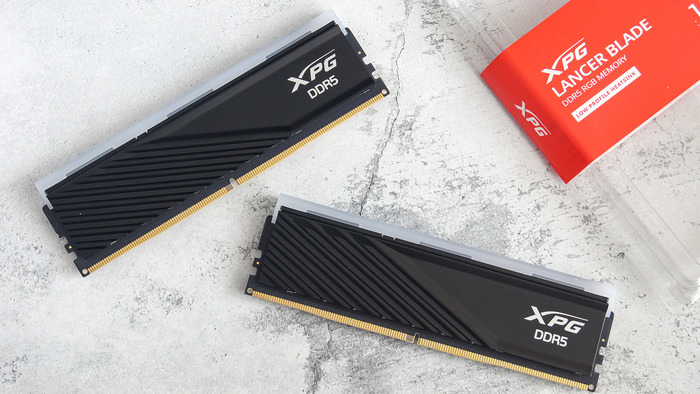

Система собрана на столе, то есть можно сказать – на открытом стенде. Процессор Intel Core i7-13700K стоял в паре с комплектом ОЗУ ADATA XPG Lancer Blade RGB 2x16 ГБ (AX5U6400C3216G-DTLABRBK) и охлаждался СЖО Thermalright Elite. Нагрузка производилась утилитой Prime95 в режиме SmallFFT. BIOS был обновлен до последней стабильной версией — 1663 (на момент подготовки обзора), а все настройки сброшены на базовые. Лимиты потребления стандартны для процессора Core i7-13700K, то есть PL1 и PL2 равны 253 Вт.
Спустя немногим более получаса температура VRM платы ASUS Prime Z790-P перевалила за сотню градусов по Цельсию, что не критично, но даже психологически некомфортно. Важное уточнение: материнская плата не была подвергнута даже минимальному обдуву и находилась в горизонтальном положении. Это положение, с учётом конфигурации оребрения радиаторов, не способствует естественной конвекции воздуха, использование системы жидкостного охлаждения (СЖО) исключает циркуляцию воздуха в зоне процессорного разъёма, которая была бы даже при применении скромного башенного кулера. В реальных условиях, при установке платы в корпус даже с минимальной принудительной вентиляцией, VRM материнской плате ASUS Prime Z790-P была бы холоднее. Да и в реальных сценариях не существует (ну почти) нагрузки, подобной той, что создает утилита Prime95.
Немногим ранее у меня побывала материнская плата ASUS TUF Gaming Z790-Pro WIFI у который на две фазы VCore больше, чем у обозреваемой ASUS Prime Z790-P (16 против 14). При аналогичных условиях нагрузки плата TUF, оказалась на 12-15 °C холоднее платы Prime. Все закономерно, плата из более старшей линейки. Интересная математика: на ≈15% больше фаз = на ≈15% ниже температура.
Что касается разгона памяти, то комплект ADATA XPG Lancer Blade RGB 2x16 ГБ стабильно работал на плате ASUS Prime Z790-P на частоте 7200 МГц при таймингах CL36. При этом я не тратил много времени на настройку таймингов и подбор напряжений. К слову, этот же комплект памяти работал на таких же настройках и на более старшей ASUS TUF Gaming Z790-Pro WIFI.
Заключение
ASUS Prime Z790-P – базовая полноразмерная плата на старшем чипсете Z790. Можно сказать, что среди плат ASUS это входной билет в мир старших чипсетов. Плату есть за что похвалить: небогатая, но достаточная для гражданской эксплуатации подсистема питания процессора, Type-C (USB 3.2 Gen2x2) на задней панели и россыпь дополнительных USB-колодок, также 5 разъемов для RGB-подсветки. При этом, плата полна компромиссов, но таких с которыми можно смириться: один комплектный радиатор для M.2, младший аудиокодек и нестандартные габариты.
