Палубная авиация

С этим тегом используют

Вторая мировая война Авиация История Самолет Авианосец США Военная авиация Все
74 поста сначала свежее
60
Robuskort
Robuskort
5 лет назад
Авиация и Техника
Серия Первым делом-самолеты

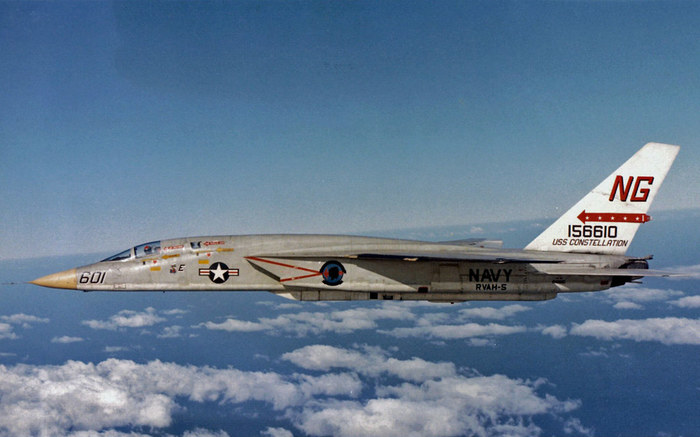

Сверхзвуковой палубник. North American RA-5C Vigilante.⁠⁠

Сверхзвуковой палубник. North American RA-5C Vigilante. Самолет, Палубная авиация, Длиннопост

Еще на ранней стадии программы конструкторы старались существенно улучшить технические характеристики самолета, а также расширить область его применения. 29 апреля 1962-го совершил первый полет модифицированный самолет с большим радиусом действия A3J-2 (A-5B). Конструкторы увеличили объем топливных баков в закабинном гроте и площадь закрылков. В корневой части крыла появились небольшие наплывы, улучшающие аэродинамику самолета на больших углах атаки, и два дополнительных узла наружной подвески под крылом. Всего построено 20 машин модификации "В". Параллельно с проектированием ударного самолета фирма вела разработку разведывательного варианта. Первоначально разведчик обозначался A3J-3R, в 1962-м его переименовали в RA-5C. Опытная машина поднялась в небо 29 апреля 1962-го, а через два месяца - 30 июня - совершил первый полет серийный образец. Несмотря на высокие для того времени летно-тактические характеристики ударного варианта, ему по целому ряду причин не суждено было стать одним из основных самолетов авианосной авиации флота США.

Сверхзвуковой палубник. North American RA-5C Vigilante. Самолет, Палубная авиация, Длиннопост
Сверхзвуковой палубник. North American RA-5C Vigilante. Самолет, Палубная авиация, Длиннопост
Сверхзвуковой палубник. North American RA-5C Vigilante. Самолет, Палубная авиация, Длиннопост
Сверхзвуковой палубник. North American RA-5C Vigilante. Самолет, Палубная авиация, Длиннопост

Во-первых, изначально "Виджилент" был ориентирован на решение узкопрофильной и, к счастью, невостребованной задачи доставки к цели ядерной бомбы, в связи с чем он имел относительно невысокую боевую нагрузку (3600 кг). К тому же, обычное вооружение включало только бомбы и зажигательные баки. Оборудование для использования других видов оружия на самолете отсутствовало. Другими словами, несмотря на "штурмовое обозначение ("A" - attack), использование машины в качестве штурмовика было весьма проблематично. Поступивший на вооружение примерно в то же время многоцелевой истребитель F-4 "Фантом" при меньшей взлетной массе имел гораздо большие боевую нагрузку и скорость полета у земли, а также разнообразное вооружение класса "воздух-земля". Во-вторых, на вооружение ВМС США к началу 60-х годов поступили атомные ракетные подводные лодки с баллистическими ракетами "Полларис", что также поставило под сомнение необходимость в пилотируемом носителе. В-третьих, принципиально новый метод бомбометания "назад" (при сбросе бомба из бомбоотсека по рельсовым направляющим выталкивалась специальной катапультой через люк, расположенный между реактивными соплами двигателей), при котором обеспечивалась большая точность бомбометания даже при высоких скоростях полета, так и не был доведен до стадии практического применения в силу ряда трудностей технического характера. Да и стоимость самолета заставляла задуматься: 9 млн. долларов за один A-5A против 2,3 млн. долларов за один "Фантом". Правда, в 1963-м стоимость "Виджилента" была снижена на треть, но существенной роли это не сыграло. Все это вместе взятое и определило дальнейшую судьбу машины.

Сверхзвуковой палубник. North American RA-5C Vigilante. Самолет, Палубная авиация, Длиннопост
Сверхзвуковой палубник. North American RA-5C Vigilante. Самолет, Палубная авиация, Длиннопост

Новые RA-5C поступили на флот США уже в 1964-м. С конца того же года первый дивизион стал применяться в ходе боевых действий во Вьетнаме с палубы авианосца "Рейнджер". В июне 1965-го сформирован еще один дивизион, а после выпуска более 50 RA-5C было развернуто дополнительно шесть подразделений. Кроме этого, до января 1968 г. в разведчики переоборудовали все штурмовики более ранней постройки. В 1969-м производство RA-5C возобновили в связи с тем, что флот заказал дополнительно 46 машин. В общей сложности до 1971-го было выпущено 156 самолетов. По состоянию на 1 января 1980-го в строю находилось 100 RA-5C, которые в дальнейшем передали свои функции истребителям Грумман F-14, оснащенным разведывательными контейнерами TARPS. По многим конструктивным решениям и составу бортового оборудования "Виджилент" можно без преувеличения назвать передовым самолетом. Управление по крену с помощью дифференциально отклоняемого стабилизатора и интерцепторов, сдув пограничного слоя на закрылках, отклоняемый носок крыла, цельноповоротный киль, регулируемые воздухозаборники прямоугольного сечения - это и многое другое было использовано на самолетах такого класса впервые. Новизна, конечно, относится и к системе автоматического управления полетом, к навигационно-бомбардировочной системе. Примечательно, что, пожалуй, впервые серьезное внимание при разработке боевого авиационного комплекса было уделено и аппаратуре наземного контроля. Наличие на борту сложного и многообразного оборудования вынудило конструкторов создать целый комплект контрольно-проверочной аппаратуры (КПА), снизивший время проверки бортового оборудования при штатном количестве специалистов с 35 часов до четырех.

Сверхзвуковой палубник. North American RA-5C Vigilante. Самолет, Палубная авиация, Длиннопост
Сверхзвуковой палубник. North American RA-5C Vigilante. Самолет, Палубная авиация, Длиннопост

Конструктивно "Виджилент" представляет собой высокоплан с тонким трапециевидным крылом с относительной толщиной около 5% и стреловидностью по передней кромке 35°30'. Концевые части крыла с помощью гидропривода отклоняются вверх, а верхняя часть киля откидывается вбок. Конструкция крыла, в основном изготовленного из алюминиево-литиевого сплава - многолонжеронная. Обшивка выполнена в виде механически обработанных монолитных панелей. В модификации A-5A закрылки занимают 2/3, а в последующих модификациях - всю длину неподвижной части крыла. Для сдува пограничного слоя используется сжатый воздух, отбираемый от компрессоров двигателей. На верхней поверхности каждого полукрыла установлены трехсекционные интерцепторы щелевого типа с гидроприводом.

Сверхзвуковой палубник. North American RA-5C Vigilante. Самолет, Палубная авиация, Длиннопост
Сверхзвуковой палубник. North American RA-5C Vigilante. Самолет, Палубная авиация, Длиннопост

Фюзеляж выполнен, главным образом, из легких сплавов. Только в местах стыковки крыла и крепления двигателей многие детали конструкции - из высоколегированной стали. Обшивка хвостовой части фюзеляжа титановая. Во избежание перегрева отдельных деталей, некоторые места обшивки имеют позолоченное покрытие с высокой отражающей способностью.


Хвостовое оперение состоит из цель-ноповоротного киля и стабилизатора, отклоняющихся при помощи гидроусилителей. Силовые элементы киля выполнены из высокопрочной стали, а остальные элементы конструкции хвостового оперения изготовлены из алюминиевого сплава.


Шасси самолета - трехстоечное, с управляемым носовым колесом. Амортизаторы стоек - жидкостно-газовые, тормоза основных колес - многодисковые. Перед колодцами основных стоек установлен тормозной щиток, а на хвостовой части фюзеляжа между двигателями - крюк аэрофинишера.

Сверхзвуковой палубник. North American RA-5C Vigilante. Самолет, Палубная авиация, Длиннопост

Экипаж из двух человек размещается в изолированных кабинах, расположенных тандемом, со створками фонарей, открывающимися вверх-назад. Обе кабины оснащены катапультными сиденьями класса "0-0" HS-1, разработанными фирмой Норт Америкен.

Сверхзвуковой палубник. North American RA-5C Vigilante. Самолет, Палубная авиация, Длиннопост
Сверхзвуковой палубник. North American RA-5C Vigilante. Самолет, Палубная авиация, Длиннопост

Силовая установка самолета состоит из двух ТРДФ J79 фирмы Дженерал Электрик (аналогичные двигатели установлены на истребителях "Фантом"). На опытных и первых серийных машинах устанавливались двигатели J79-GE-2 максимальной тягой на форсажном режиме 6800 кг. Остальные самолеты модификаций "А" и "В" оснащались двигателями J79-GE-8 с форсажной тягой 7710 кг. На RA-5C стояли более совершенные R79-GE-10 тягой 8120 кг.


Топливо размещается в крыльевых и трех мягких фюзеляжных баках. При необходимости запас топлива может быть увеличен за счет установки в бомбоотсеке двух или трех дополнительных жестких цилиндрических баков, а также до четырех ПТБ емкостью по 1415 л каждый. Самолет оборудован системой дозаправки топливом в воздухе.

Сверхзвуковой палубник. North American RA-5C Vigilante. Самолет, Палубная авиация, Длиннопост
Сверхзвуковой палубник. North American RA-5C Vigilante. Самолет, Палубная авиация, Длиннопост

Система управления - дублированная: основная с необратимыми электрогидравлическими приводами и резервная - обычная механическая. "Виджилент" оснащен двумя независимыми гидросистемами. Аварийным источником давления в гидросистеме служит ветряк, выдвигаемый в поток, который одновременно является и аварийным источником бортовой электросети.


Бортовое оборудование - достаточно сложно и разнообразно. RA-5C оснащен автоматизированной прицельно-навигационной системой REINS, включающей многофункциональную РЛС, инерциальную навигационную систему, цифровую ЭВМ, аналоговый бомбовый вычислитель, электронно-оптический индикатор и блоки связи с системой автоматического управления полетом. Система REINS взаимосвязана с размещенным на авианосце центром контроля бортового оборудования и корабельным автоштурманом N7B. Она обеспечивает точное выведение самолета на цель, предотвращает столкновение с препятствиями в сложных погодных условиях, производит обзор местности, а также определяет расстояние до наземных целей. Кроме того, на самолете установлены УКВ радиостанция, аппаратура радионавигационной системы TACAN, радиокомпас, система государственного опознавания и другое оборудование.

Сверхзвуковой палубник. North American RA-5C Vigilante. Самолет, Палубная авиация, Длиннопост
Сверхзвуковой палубник. North American RA-5C Vigilante. Самолет, Палубная авиация, Длиннопост

Разведывательный комплекс смонтирован в подвесном подфюзеляжном контейнере длиной 9,1 м. В его состав входят РЛС бокового обзора (РЛС БО), инфракрасная станция и системы радиотехнической разведки. Первоначально устанавливалась РЛС БО AN/APQ-102 с дальностью действия 8 км на высоте 150 м и до 80 км на больших высотах (до 15000 м). Впоследствии ее заменили на более совершенную РЛС AN/APD-7, имеющую ширину полосы обзора до 130 км. Станция обнаруживает движущиеся и неподвижные цели, регистрирует время полета и местонахождение самолета. Полученная информация отображается на экране электронно-лучевого индикатора, с которого изображение проецируется на фотопленку, протягиваемую перед объективом со скоростью, пропорциональной скорости полета. В передней части контейнера установлены аэрофотоаппараты с наклонной и вертикальной ориентацией объективов. Разведывательная информация в виде фотоматериалов и магнитной ленты по возвращении самолета представлялась в объединенный оперативный разведывательный центр, расположенный на авианосце.

Сверхзвуковой палубник. North American RA-5C Vigilante. Самолет, Палубная авиация, Длиннопост
Сверхзвуковой палубник. North American RA-5C Vigilante. Самолет, Палубная авиация, Длиннопост
Сверхзвуковой палубник. North American RA-5C Vigilante. Самолет, Палубная авиация, Длиннопост

Во время войны во Вьетнаме RA-5C применялись в основном днем. Для фотографирования объекта, имевшего сильную ПВО, самолет-разведчик летел к нему на высоте 100-300 м, затем непосредственно перед объектом набирал высоту, фотографировал и уходил. RA-5C получил наибольший процент потерь из всей авиации ВМФ США в этой войне. Из 18 сбитых разведчиков:


11 были потеряны от зенитного огня;

2 сбиты ЗУР SA-2 (С-75);

1 - ракетой Atoll с МиГ-21;

4 - по неизвестным причинам над северным Вьетнамом;

1 - не над северным Вьетнамом.


Большие потери от зенитного огня были вызваны тем, что RA-5C зачастую летали на проверку результатов подавления ПВО ДРВ. Основной недостаток разведчика - отсутствие возможности передачи разведданных в реальном масштабе времени. На обработку информации и дешифрование результатов уходило от 6 до 36 часов, вследствие чего данные устаревали настолько, что реальные цели исчезали или надежно маскировались. В целом "Виджилент" не оправдал надежд заказчика. Скорее это был "самолет устрашения" в варианте ядерного бомбардировщика и "машина мирного времени" в варианте разведчика. Тем не менее, с точки зрения развития авиационной конструкторской мысли, это был самолет этапный. Многие технические решения, воплощенные в нем, нашли применение на других машинах, и не только американских.

Сверхзвуковой палубник. North American RA-5C Vigilante. Самолет, Палубная авиация, Длиннопост
Сверхзвуковой палубник. North American RA-5C Vigilante. Самолет, Палубная авиация, Длиннопост
Сверхзвуковой палубник. North American RA-5C Vigilante. Самолет, Палубная авиация, Длиннопост

Модификация RA-5C

Размах крыла, м

полный 16.15

со сложенным крлом 12.93

Длина самолета,м 23.11

Высота самолета,м 5.92

Площадь крыла,м2 71.44

Масса, кг

пустого самолета 18552

нормальная взлетная 30300

максимальная взлетная 36285

Топливо, л

внутренние топливо 13625

внешнее 6056 (в 4 ПТБ)

Тип двигателя 2 ТРД General Electric J79-GE-10

Тяга, кН

нефорсированная 2 х 52.91

форсированная 2 х 79.63

Максимальная скорость, км/ч

на высоте 12000 м 2230 (М=2.10)

у земли 1017

Крейсерская скорость на высоте, км/ч 1018 (М=0.90)

Перегоночная дальность, км 4800

Практическая дальность, км 3700

Боевой радиус действия, км 1600

Практический потолок, м 20400

Экипаж, чел 2

http://www.airwar.ru/enc/spy/ra5.html

https://igor113.livejournal.com/tag/a3j

Показать полностью 23
Самолет Палубная авиация Длиннопост
2
31
Robuskort
Robuskort
6 лет назад
Авиация и Техника
Серия Первым делом-самолеты

Boeing F4B-4 / P-12.Палубный  довоенный биплан.⁠⁠

Boeing F4B-4 / P-12.Палубный  довоенный биплан. Самолет, Палубная авиация, Boeing f4b-4, Длиннопост

Boeing P-12 он же F4B это американский палубный истребитель, состоявший на вооружении United States Army Air Corps и United States Navy.

Всего было построено 586 самолетов, из них 366 P-12 и 187 F4B и 33 демонстратора и самолета на экспорт.

Boeing F4B-4 / P-12.Палубный  довоенный биплан. Самолет, Палубная авиация, Boeing f4b-4, Длиннопост

Истребитель F4B фирмы Boeing по заслугам считают в США одним из лучших истребителей-бипланов конца 20-х годов минувшего столетия. Он состоял на вооружении около 20 лет и стал последним истребителем-бипланом смешанной конструкции. Сменившие его самолеты имели уже цельнометаллическую конструкцию фюзеляжа и крыла.


Различные варианты F4B строились крупными сериями, что позволило фирме Boeing не только утвердиться на авиационном рынке, но и, что более важно, выдержать экономические потрясения времен "великой депрессии".


История создания этого истребителя началась с разработки перспективных самолетов, предназначенных для замены палубных истребителей FB-1 и FB-2.


Первый был принят на вооружение в 1925 году. Самолет создавался на базе армейского истребителя PW-9 (Pursuit Plane Water-cooled, что дословно означало "самолет-охотник с водяным охлаждением"), запущенного в производство незадолго до этого, в 1924 году. FB-1 практически ничем не отличался от PW-9, на авианосцах он никогда не базировался и находился на вооружении только частей морской пехоты.

Boeing F4B-4 / P-12.Палубный  довоенный биплан. Самолет, Палубная авиация, Boeing f4b-4, Длиннопост
Boeing F4B-4 / P-12.Палубный  довоенный биплан. Самолет, Палубная авиация, Boeing f4b-4, Длиннопост

Конструкция истребителя F2B специально проектировалась с расчетом на палубное базирование. В качестве силовой установки использовали рекомендованный ВМС двигатель R1340. Первый полет экспериментального образца XF2B-1 состоялся 3 ноября 1926 года. Испытания оказались успешными, и военно-морские силы заказали 32 новых истребителя, два из которых были проданы для испытаний в Японию и Бразилию.


Первая модификация F2B, которой присвоили обозначение F3B, поднялась в воздух 2 марта 1927 года. Силовая установка осталась прежней, основные изменения коснулись внешней формы фюзеляжа, хвостового оперения и крыла. Через год фирма Boeing изменила конструкцию хвостового оперения и всех рулей F3B на цельнометаллическую. Под фюзеляжем был установлен съемный бомбодержатель, рассчитанный на пять 11,4-кг бомб, и к тому же предусматривалась возможность установки двух крупнокалиберных 12,7-мм пулеметов вместо двух винтовочного калибра 7,62 мм. Военные хорошо приняли самолет и заказали 73 серийных F3B-1.

Boeing F4B-4 / P-12.Палубный  довоенный биплан. Самолет, Палубная авиация, Boeing f4b-4, Длиннопост
Boeing F4B-4 / P-12.Палубный  довоенный биплан. Самолет, Палубная авиация, Boeing f4b-4, Длиннопост

Еще одним новшеством стала почти прямоугольная форма крыльев в плане, небольшое сужение было практически незаметно. Крылья имели два деревянных коробчатых лонжерона и деревянные нервюры. Основным конструкционным материалом силового набора крыла были сосна и красное дерево Верхнее крыло выполнялось зацело, а нижнее состояло из двух консолей.


Самолет комплектовался двигателем фирмы Pratt and Whitey R1340B максимальной мощностью 450 л.с. Вооружение осталось прежним-два синхронных 7,62-мм или 12,7-мм пулемета.

Boeing F4B-4 / P-12.Палубный  довоенный биплан. Самолет, Палубная авиация, Boeing f4b-4, Длиннопост
Boeing F4B-4 / P-12.Палубный  довоенный биплан. Самолет, Палубная авиация, Boeing f4b-4, Длиннопост

Первый серийный Р-12 получил капитан И.Эккер. Истребитель, сделанный для него, имел необычную для военного самолета окраску (черный фюзеляж, кремовые крылья и подкосы, красные хвостовое оперение и детали носовой части) и назывался Pan American. На этой машине И.Эккер совершил скоростной рекламный перелет в зону Панамского канала. Остальные серийные истребители попали в 95-ю эскадрилью ВВС, размещенную на базе Рокуэлл в Калифорнии.


Палубная авиация ВМС получила свои F4B-1 летом, а точнее 8 августа 1929 года. Первой эскадрильей, вооруженной новыми истребителями, стала VF-1B "Рэд Риппере" с авианосца "Лексингтон". Максимальная скорость серийного истребителя превышала 281,6 км/ч. Под крылом могли подвешиваться десять 11,4-кг бомб, или под фюзеляжем одна 227-кг бомба, или вместо нее один топливный бак емкостью 155,2 л.


Опыт эксплуатации серийных истребителей показал необходимость проведения незначительных доработок: усиления шасси за счет возврата к схеме, опробованной на "Модели 83"; улучшения управляемости изменением формы элеронов; улучшения охлаждения цилиндров и снижения лобового сопротивления двигателя установкой кольца Тауненда. Доработанным самолетам, испытанным ВВС, присвоили обозначение Р-12С. Первые серийные самолеты этой модификации из 96 заказанных поступили на вооружение в августе 1930 года.

Boeing F4B-4 / P-12.Палубный  довоенный биплан. Самолет, Палубная авиация, Boeing f4b-4, Длиннопост
Boeing F4B-4 / P-12.Палубный  довоенный биплан. Самолет, Палубная авиация, Boeing f4b-4, Длиннопост

Последней палубной модификацией стал истребитель F4B-4, изготовленный в 92 экземплярах. Его отличали более мощный "горб" и киль увеличенной площади. Несмотря на возросшую взлетную массу, F4B-4 ни в чем не уступал ранним модификациям. Только в перегруженном состоянии на большой скорости машина начинала вести себя неустойчиво.


В авиацию морской пехоты был передан 21 истребитель.


Выпуск серийных машин прекратился 28 февраля 1933 года. Всего было построено 586 самолетов F4B/P-12 различных модификаций. Из них 350 находились на вооружении ВВС; два передали Таиланду - один из них и сегодня можно увидеть в Королевском Тайском музее ВВС; 25 построили для Бразилии - из них в боях участвовал только один самолет.

Boeing F4B-4 / P-12.Палубный  довоенный биплан. Самолет, Палубная авиация, Boeing f4b-4, Длиннопост
Boeing F4B-4 / P-12.Палубный  довоенный биплан. Самолет, Палубная авиация, Boeing f4b-4, Длиннопост

В палубной авиации F4B продержались до 1935 года, им на смену пришли истребители F3F-2 фирмы Grumman с убирающимся шасси. Снимаемые с вооружения машины попадали либо в летные учебные части, либо в школы механиков. С началом войны большинство уцелевших летающих самолетов передали флоту для переоборудования в радиоуправляемые мишени для тренировки зенитчиков. Они получили обозначение F4B-4A и были успешно поражены за весьма короткий период. До настоящего времени уцелело лишь несколько экземпляров. В 1962 году один из них привели в летное состояние для участия в праздновании Дня ВМС США. Сейчас он хранится в музее аэропорта Чино в Калифорнии.На фото  самолет из музея в Пенсаколе.

Boeing F4B-4 / P-12.Палубный  довоенный биплан. Самолет, Палубная авиация, Boeing f4b-4, Длиннопост
Boeing F4B-4 / P-12.Палубный  довоенный биплан. Самолет, Палубная авиация, Boeing f4b-4, Длиннопост

ЛТХ:

Модификация F4B-4

Размах крыла, м 9.14

Длина, м 6.12

Высота, м 2.84

Площадь крыла, м2 21.13

Масса, кг

пустого самолета 1068

нормальная взлетная 1638

Тип двигателя 1 ПД Pratt Whitney R-1340-16

Мощность, л.с. 1 х 550

Максимальная скорость , км/ч 303

Крейсерская скорость , км/ч 254

Практическая дальность, км 600

Максимальная скороподъемность, м/мин 520

Практический потолок, м 8200

Экипаж, чел 1

Вооружение: два 7.62-мм пулемета

Показать полностью 13
Самолет Палубная авиация Boeing f4b-4 Длиннопост
0
27
Robuskort
Robuskort
6 лет назад
Авиация и Техника
Серия Первым делом-самолеты

Grumman F8F-2P Bearcat.Драчун  не успевший  в большую драку.⁠⁠

Grumman F8F-2P Bearcat.Драчун  не успевший  в большую драку. Самолет, Палубная авиация, F8f, Длиннопост

Grumman F8F Bearcat(Задира, Драчун) — американский палубный истребитель. Создан в 1943—1944 годах компанией Grumman по заказу ВМС США на лёгкий палубный истребитель для действия на малых и средних высотах, предназначенный для замены устаревавшего истребителя Grumman F6F Hellcat. Серийное производство F8F велось с начала 1945 по начало 1948 года, всего было выпущено 1265 самолётов. В войска самолёты этого типа начали поступать в мае 1945 года, однако в боевых действиях Второй мировой войны участия так и не приняли. F8F был одним из основных палубных истребителей ВМС США и Корпуса морской пехоты США в первые послевоенные годы, но с появлением в конце 1940 годов палубных реактивных истребителей, F8F вскоре были полностью заменены ими и сняты с вооружения США в 1955 году, так и не приняв участие в боях. По мере снятия с вооружения, F8F поставлялись французским ВВС, использовавшим их в ходе Индокитайской войны и Тайским ВВС, некоторое их количество также попало от французов к ВВС Южного Вьетнама, где F8F эксплуатировались вплоть до начала 1960 годов.

Grumman F8F-2P Bearcat.Драчун  не успевший  в большую драку. Самолет, Палубная авиация, F8f, Длиннопост
Grumman F8F-2P Bearcat.Драчун  не успевший  в большую драку. Самолет, Палубная авиация, F8f, Длиннопост

Руководство флота летом 1943 года объявило конкурс на создание нового палубного самолета.

Конкурса не получилось так как конкуренты не могли тягаться с компанией Grumman. Curtiss XF14C-1 оказался слабее в маневре и наборе высоты, а огромный Boeing XF8B-1 трудно было даже назвать истребителем.

Grumman стал победителем, предоставив не просто самолет - он создал новую концепцию палубной истребительной авиации, идеально соответствующую моменту. Согласно этой концепции новой машине отводилась... второстепенная роль. Ключевым звеном должен был стать разработанный ранее тяжелый двухмоторный истребитель-бомбардировщик F7F Tigercat, предназначенный для ударных авианосцев. Новая же машина будет действовать с небольших конвойных авианосцев, обеспечивая ПВО эскадры и господство в воздухе в районе действия флота. Отсюда и облик нового самолета -минимальные размеры, мощный двигатель, кабина с хорошим обзором и вооружение только для воздушного боя.

Главные противники будущего перехватчика - японские самолеты - не отличались большими скоростями, но обладали отличной маневренностью. Это определило еще одну особенность проекта - для крыла был выбран классический высоконесущий профиль NACA 230. Это автоматически исключало достижение скоростей свыше 700 км/ч, но обеспечивало требуемые маневренные данные и, что не менее важно, приемлемую посадочную скорость.

Grumman F8F-2P Bearcat.Драчун  не успевший  в большую драку. Самолет, Палубная авиация, F8f, Длиннопост
Grumman F8F-2P Bearcat.Драчун  не успевший  в большую драку. Самолет, Палубная авиация, F8f, Длиннопост

Самолет имел свою, неповторимую красоту, которую лишь подчеркивали короткие крылья и "лобастый" бочкообразный фюзеляж с "каплей" кабины. Основным конструкционным материалом самолета стал новый алюминиевый сплав 302W, обеспечивающий очень высокую чистоту обшивки. Фюзеляж типа полумонокок имел бронирование кабины, двигателя и узлов маслосистемы. Улучшенные методы прочностных расчетов позволили сделать самолет достаточно легким. Особое внимание было уделено крылу, которое рассчитывалось на максимальную эксплуатационную перегрузку 9 g. Проектировщикам удалось существенно снизить вес его конструкции за счет применения новой концепции "законцовок повышенной безопасности", основанной на новейших достижениях того времени в области теории прочности и материаловедения.

Grumman F8F-2P Bearcat.Драчун  не успевший  в большую драку. Самолет, Палубная авиация, F8f, Длиннопост
Grumman F8F-2P Bearcat.Драчун  не успевший  в большую драку. Самолет, Палубная авиация, F8f, Длиннопост

Наиболее интересным моментом был отстрел законцовок крыла (так называемых safetywing tip) при резком превышении допустимой перегрузки. При этом размах крыла уменьшался примерно на 2 метра, а следовательно располагаемая подъемная сила, перегрузка и воздушная нагрузка на крыло резко уменьшались, что предотвращало крыло от поломки или самопроизвольного складывания. Оставшейся площади было достаточно, чтобы пилот вышел из боя и благополучно сел.

21 августа 1944 года XF8F-1 выкатили на аэродром. В его кабине место занял шеф-пилот компании Bob Hall. Первый полет был коротким, но сразу же принес проблемы - самолет оказался неустойчивым по курсу. Причину нашли быстро. Горячий воздух, выходящий из маслорадиаторов на верхнюю поверхность крыла, создавал мощный воздушный поток, попадавший на оперение. Выходные отверстия радиаторов перенесли под крыло, и истребитель стал послушнее.

Grumman F8F-2P Bearcat.Драчун  не успевший  в большую драку. Самолет, Палубная авиация, F8f, Длиннопост

Уже первый опытный образец нес вооружение - четыре 12.7 мм пулемета М-2 в крыле. На самолете установили двигатель Pratt & Whitney R-2800-22W Double Wasp с впрыском воды в цилиндры и двухскоростным приводным центробежным нагнетателем (ПЦН), а также четырехлопастный ВИШ Aeroproduct А642-61. На втором прототипе был использован двигатель R-2800-30W с гидромуфтой привода нагнетателя, что позволило избежать "провалов" мощности на переходных режимах.

В ходе испытаний была получена весьма неплохая максимальная скорость полета -около 680 км/ч, а по скороподъемности самолет не имел себе равных среди американских палубных истребителей - за одну минуту XF8F-1 набирал почти полтора километра высоты. Успех F8F не был испорчен даже гибелью первого прототипа в марте 1945 года. К тому времени в сейфе главы компании уже лежал контракт NOa(s)4799 на поставку 2023 серийных истребителей F8F-1, получивших официальное название Bearcat. Он был датирован ноябрем 1944 года. 5 февраля 1945 года был заключен еще один контракт на поставку этих самолетов, на этот раз с компанией General Motors - там планировалось построить еще 1876 экземпляров истребителя под индексом F3M-1. По плану, уже в январе 1946 года Bearcat должен был полностью сменить F6F на сборочных линиях, а затем и в боевых эскадрильях.

Grumman F8F-2P Bearcat.Драчун  не успевший  в большую драку. Самолет, Палубная авиация, F8f, Длиннопост

В последний день 1944 года на испытания вышел первый предсерийный F8F-1. Он получил несколько изменений по сравнению с опытными образцами. Так, размах стабилизатора был увеличен на 12 дюймов, появился небольшой форкиль, а под капотом теперь стоял двигатель R-2800-34W, имевший на 300 л.с. большую мощность, чем двигатели 22-й и 30-й серий, установленные на прототипах. По требованию заказчика объем топливных баков был увеличен на 104 литра и составил 824 л. Все топливные емкости были протектированны.

Уже в ходе постройки опытных образцов было введено требование возможности подвески под крыло двух бомб калибра 454 кг или дополнительных топливных баков. Это задание было выполнено на втором предсерийном F8F-1, получившим два подкрыльевых держателя Мк.51, и еще один, такой же, под фюзеляжем. Кроме бомб и баков на подкрыльевых держателях испытывали контейнеры Мк.1 с двумя 12.7 мм пулеметами в каждом, а также 298 мм ракеты Tiny Tim. Несмотря на успех, два последних варианта подвески не прижились. Более удачной оказалась установка 5-дюймовых (127 мм) ракет AR или HVAR на четырех пусковых устройствах Мк.9, применявшаяся впоследствии на большинстве серийных Bearcat.

Grumman F8F-2P Bearcat.Драчун  не успевший  в большую драку. Самолет, Палубная авиация, F8f, Длиннопост
Grumman F8F-2P Bearcat.Драчун  не успевший  в большую драку. Самолет, Палубная авиация, F8f, Длиннопост

Обкатку самолета на корабле провел капитан Robert M.Edler, посадивший свой F8F-1 на палубу авианосца CVE-30 Charger 17 февраля 1945 года. Этот последний этап испытаний самолета также прошел успешно. Конечно, как и у всякой новой машины, у Bearcat были свои "нюансы". Так, шасси убиралось слишком быстро и с ударом. При превышении эксплуатационных ограничений по скорости наблюдался бафтинг, и чтобы погасить тряску, пилоту рекомендовалось использовать тормозные щитки на нижней поверхности крыла. Были также свои особенности реакции на "дачу" рулей.

Последние десять из 23 предсерийных Биркэтов были переданы в эскадрильи VF-18 и VF-19, в которых была развернута переподготовка пилотов. Первой переучивание закончила 19-я эскадрилья.

Повоевать Bearcat не довелось. Еще до подписания капитуляции Японии США начали свертывание многих военных программ. Заказ компании Grumman ограничили 765 машинами, а контракт с Дженерал Моторз был попросту расторгнут. А вскоре после победы началось резкое сокращение авианосного флота США, коснувшееся в первую очередь эскортных авианосцев, для которых и предназначался F8F.

Grumman F8F-2P Bearcat.Драчун  не успевший  в большую драку. Самолет, Палубная авиация, F8f, Длиннопост

К 1948 году самолет F8F-1 стал основным типом американского палубного истребителя. 747 Биркэтов этой модификации было передано в 24 подразделения, большинство из которых предназначалось для базирования на кораблях. К тому времени моряки выявили существенный недостаток самолета - слабое стрелковое вооружение. За его устранение взялись лишь после войны. Прототипом для новой серии послужил серийный F8F-1 с регистрационным номером 90440, названный F8F-1C. При заключении контракта на серийное производство этого варианта F8F индекс был изменен на F8F-1B. В марте 1946 года появились первые серийные машины, вооруженные четырьмя 20 мм пушками МЗ с боезапасом по 205 снарядов на каждый ствол. Такое орудие весило почти вдвое тяжелее пулемета М2, увеличился также вес боекомплекта и вспомогательного оборудования. Все это снизило горизонтальную маневренность самолета, в частности ухудшились угловые скорости крена.

Весьма существенно, что в конструкции МЗ удалось не только добиться высокой дульной мощности и хорошей дальности стрельбы, но и повысить надежность оружия - частые отказы пулеметов беспокоили пилотов F8F-1. Испытания показали, что на один отказ пушка делает более чем 10000 выстрелов. К концу января 1948 года компания Grumman построила 90 пушечных Bearcat этого варианта. Впрочем, здесь и далее наблюдаются расхождения в количестве построенных самолетов по модификациям в различных источниках.

Grumman F8F-2P Bearcat.Драчун  не успевший  в большую драку. Самолет, Палубная авиация, F8f, Длиннопост

Гораздо удачнее оказалась разведывательная версия самолета - F8F-2P. В фюзеляже установили три аэрофотоаппарата К-18 или К-17 для плановой и перспективной съемки. Два из них вмонтировали в борта и направили вниз под углом, отверстие для третьего находилось в днище по оси симметрии самолета. Все три окна прикрывались специальными дефлекторами, прикрывающими нежную оптику от попадания частичек масла из радиаторов и грязи со взлетной полосы. Вооружение было ограничено двумя пушками МЗ. Это значительно улучшило маневренность и снизило нагрузки на ручку управления.

Завод компании Grumman в Бетпейдже построил 60 F8F-2P, поступления которых в строевые эскадрильи начались в январе 1949 года. А уже через год начался быстрый вывод Bearcat в резерв. Вспыхнувшая война в Корее ничего не изменила в судьбе самолета. Он даже не значился в списке техники, которую командование ВМС США планировало использовать в конфликте. Его время прошло.

Дольше всех продержались в строевых частях разведчики - до 1952 года. Уже в конце сороковых часть Bearcat-истребителей была переоборудована в самолеты управления летающими мишенями. Они получили индексы F8F-1D и F8F-2D. В резервных и тренировочных эскадрильях Bearcat дожили до 1955 года, когда их сменили реактивные машины.

Grumman F8F-2P Bearcat.Драчун  не успевший  в большую драку. Самолет, Палубная авиация, F8f, Длиннопост

Встроенное вооружение самолета состояло из четырех пулеметов М2 "Кольт-Браунинг" калибра 12,7 мм с боезапасом 300 патронов на ствол. Начиная с модификации F8F-1B, пулеметы заменялись пушками МЗ "Форд-Понтиак" калибра 20 мм с боезапасом 205 снарядов на ствол. Подвесное вооружение могло закрепляться на шести крыльевых и одном подфюзеляжном пилоне. Два крыльевых пилона усиливались для подвески топливных баков, бомб калибра 725 кг или тяжелых неуправляемых ракет "Тайни Тим" калибра 298 мм. На остальных пилонах масса подвески не превышала 450 кг. Обычный набор для действий по наземным целям включал в себя две бомбы по 450 кг и четыре неуправляемые ракеты HVAR калибра 127 мм.

Grumman F8F-2P Bearcat.Драчун  не успевший  в большую драку. Самолет, Палубная авиация, F8f, Длиннопост

ЛТХ:

Модификация F8F-2

Размах крыла, м 10.92

Длина, м 8.61

Высота, м 4.21

Площадь крыла, м2 22.67

Масса, кг

пустого самолета 3207

нормальная взлетная 4627

максимальная взлетная 6105

Топливо, л 700

Тип двигателя 1 ПД Pratt & Whitney R-2800-30W Double Wasp

Мощность, л.с. 1 х 2,250

Максимальная скорость , км/ч 455 mph (405 kn, 730 km/h)

Крейсерская скорость , км/ч 272

Практическая дальность, км

без ПТБ 1780

с ПТБ 3160

Боевой радиус действия, км 975

Максимальная скороподъемность, 4,465 ft/min (23.2 m/s)

Практический потолок, м 12436

Тяговооруженность: 0.22 hp/lb (360 W/kg)

Экипаж 1

Вооружение:

Стрелковое: 4 × 20 mm (.79 in) AN/M3 пушки

Ракеты: 4 × 5 in (127 mm) неуправляемые

Бомбы: 1,000 lb (454 kg)

Показать полностью 14
Самолет Палубная авиация F8f Длиннопост
6
232
Robuskort
Robuskort
6 лет назад
Авиация и Техника

Ка-15. Курица над океаном.⁠⁠

Ка-15. Курица над океаном. Палубная авиация, Вертолет, Длиннопост

Камов Ка-15 (по классификации НАТО: Hen - «Курица несушка») - легкий двухместный корабельный многоцелевой вертолет соосной схемы, разработанный под руководством Николая Ильича Камова. Первый полет - 14 апреля 1953 г. Серийное производство развернуто в 1956 г., выпущено 375 (из них 354 серийных) вертолета. Эксплуатировался в ВМФ СССР в качестве противолодочного, разведывательного и связного вертолета до 1963 года. В Аэрофлоте и в ДОСААФ вертолеты находились в эксплуатации до начала 1970-х годов.

Ка-15. Курица над океаном. Палубная авиация, Вертолет, Длиннопост

Войсковые испытания Ка-15 проводились на крейсерах «Куйбышев» и «Кутузов» совместно с Ми-1, в которых камовская машина проявила себя лучше конкурента.

Ка-15. Курица над океаном. Палубная авиация, Вертолет, Длиннопост

В 1959 году в ходе ресурсных испытаний вертолета произошли две аварии. 4 июня из-за усталости металла разрушился штырь тяги, соединявший автоматы перекоса несущих винтов. В том же месяце из-за схлестывания лопастей разбился еще один вертолет. Погибли летчик-испытатель  и ведущий инженер.Аналогичная авария произошла 27 августа 1962 года во время испытаний опытных металлических лопастей на учебном вертолете УКа-15, в катастрофе погибли летчик-испытатель и инженер .

Ка-15. Курица над океаном. Палубная авиация, Вертолет, Длиннопост

Не смотря на большой объем доводочных работ, в период с 1958 по 1960 год на флоте было зарегистрировано десять аварий, причинами которых стали те или иные проблемы с несущим винтом — схлестывание лопастей, разрушение втулки винта и т.п. Всего за время эксплуатации Ка-15 по различным данным произошло порядка двадцати четырех аварий.Пилоты, летавшие на Ка-15, отмечали, что полёт со скоростью более 100 км/ч становился опасным — лопасти верхнего и нижнего ротора сближались настолько, что между законцовками оставалось не более 10 см.


В 1963 г. вертолёты Ка-15 из-за низкой грузоподъемности и малой эффективности, а главное – низкой надёжности с вооружения были сняты и полёты на них прекратили.

Ка-15. Курица над океаном. Палубная авиация, Вертолет, Длиннопост
Ка-15. Курица над океаном. Палубная авиация, Вертолет, Длиннопост

За это время Ка-15 успели проявить себя везде: и на армейских учениях, и в полярных экспедициях, и в китобойных флотилиях, и в качестве сельскохозяйственного. На флоте Ка-15 тоже выполнял множество задач: был противолодочным вертолетом (поскольку грузоподъемность «пятнашки» не позволяла вооружить ее и средствами обнаружения, и средствами поражения, их применяли группами по три машины, каждая из которых несла свою часть ПЛО), пробовался в роли целеуказателя для комплекса противокорабельных крылатых ракет КСЩ, исполнял обязанности наблюдателя и связного вертолета.

Ка-15. Курица над океаном. Палубная авиация, Вертолет, Длиннопост
Ка-15. Курица над океаном. Палубная авиация, Вертолет, Длиннопост
Ка-15. Курица над океаном. Палубная авиация, Вертолет, Длиннопост
Ка-15. Курица над океаном. Палубная авиация, Вертолет, Длиннопост

АИ-14В - авиационный поршневой звездообразный двигатель воздушного охлаждения мощностью 255 л.с. Начиная с 1960 года использовался АИ-14ВФ — форсированный до 280 л.с.

Ка-15. Курица над океаном. Палубная авиация, Вертолет, Длиннопост

Ка-15  мне кажется совершенно игрушечным и хлипким.У пилотов,что его поднимали, были стальные яйца!

Показать полностью 10
Палубная авиация Вертолет Длиннопост
10
303
Robuskort
Robuskort
6 лет назад
Авиация и Техника

Як-141. Вертикальная посадка.⁠⁠

Як-141. Вертикальная посадка. Самолет, Палубная авиация, Як-141, Музей ВВС, Длиннопост

Як-141 (по классификации НАТО: Freestyle) — советский многоцелевой палубный истребитель вертикального взлета и посадки, разработанный в ОКБ Яковлева в 1980-хх годах. Было изготовлено несколько прототипов, прошедших испытания в том числе на кораблях. Серийно не выпускался.

Як-141. Вертикальная посадка. Самолет, Палубная авиация, Як-141, Музей ВВС, Длиннопост

Работы над новой машиной начались еще до выхода Як-38 на морские испытания. Новый самолет должен был иметь эффективную РЛС, летать быстрее скорости звука и иметь большой радиус действия. Официально, проект был развернут в 1974 году.

Як-141. Вертикальная посадка. Самолет, Палубная авиация, Як-141, Музей ВВС, Длиннопост

Изначально планировалось оснастить самолет единым, мощным двигателем, однако, со временем стало ясно, что в такой компоновке вертикальный полет будет крайне сложным. Было решено перейти к комбинированной силовой установке. Проект получил название Як-41.

Як-141. Вертикальная посадка. Самолет, Палубная авиация, Як-141, Музей ВВС, Длиннопост
Як-141. Вертикальная посадка. Самолет, Палубная авиация, Як-141, Музей ВВС, Длиннопост

К 1980 году компоновка была заморожена. Было решено начать сборку прототипов. Предполагалось собрать 4 машины: 1 для статических испытаний, 1 для прочностных и 2 для летных. Прототипы были готовы к испытаниям в 1984 году. К этому времени начали появляться новые проблемы: продолжались задержки в создании специального двигателя для Як-41, а министерство обороны расширило требования желая, что бы самолет был многоцелевым и нес более широкую номенклатуру вооружений — это привело к появлению модификации Як-41М.

Як-141. Вертикальная посадка. Самолет, Палубная авиация, Як-141, Музей ВВС, Длиннопост
Як-141. Вертикальная посадка. Самолет, Палубная авиация, Як-141, Музей ВВС, Длиннопост
Як-141. Вертикальная посадка. Самолет, Палубная авиация, Як-141, Музей ВВС, Длиннопост

Наконец, в 1987 году Як-41 впервые взлетел. 2 года спустя взлетел второй прототип. Летные испытания подтверждали высокие летные характеристики и превосходство над истребителями Harrier, будущий серийный Як-141 должен был стать лучшим в своем классе. В 1991 году прототипы отправились на морские испытания. 26 сентября была совершена первая посадка ТАКР «Адмирал Горшков». Но снова возникли проблемы: во время посадки после испытательного полета, один из прототипов слишком быстро снижался и ударился о палубу — летчик катапультировался, но самолет сгорел.

Як-141. Вертикальная посадка. Самолет, Палубная авиация, Як-141, Музей ВВС, Длиннопост

Потеря самолета была роковым ударом для всей программы. СССР развалился, военные потеряли интерес к самолетам с вертикальным взлетом и посадкой, направив ресурсы на МиГ-29К и Су-33, финансирование практически прекратилось. ОКБ Яковлева осталось с единственным летным прототипом и замороженной программой. Яковлевцы провели демонстацию самолета на авиасалоне Фарнборо надеясь на иностранных заказчиков, но они не нашлись. В 1992 году проект был закрыт.

Этот самолет наблюдал в Монино.

Як-141. Вертикальная посадка. Самолет, Палубная авиация, Як-141, Музей ВВС, Длиннопост
Як-141. Вертикальная посадка. Самолет, Палубная авиация, Як-141, Музей ВВС, Длиннопост
Як-141. Вертикальная посадка. Самолет, Палубная авиация, Як-141, Музей ВВС, Длиннопост
Як-141. Вертикальная посадка. Самолет, Палубная авиация, Як-141, Музей ВВС, Длиннопост
Як-141. Вертикальная посадка. Самолет, Палубная авиация, Як-141, Музей ВВС, Длиннопост
Як-141. Вертикальная посадка. Самолет, Палубная авиация, Як-141, Музей ВВС, Длиннопост
Як-141. Вертикальная посадка. Самолет, Палубная авиация, Як-141, Музей ВВС, Длиннопост
Як-141. Вертикальная посадка. Самолет, Палубная авиация, Як-141, Музей ВВС, Длиннопост
Показать полностью 16
[моё] Самолет Палубная авиация Як-141 Музей ВВС Длиннопост
70
131
ALMAZ0id
ALMAZ0id
7 лет назад
Стендовый моделизм

Сборка модели Су-33 в масштабе 1/48. Часть 2. ⁠⁠

Доброго времени суток, дорогие подписчики. Сегодня продолжу рассказывать и показывать сборку модели Су-33 в масштабе 1/48 от фирмы Kinetic.

Первая часть:  https://new.pikabu.ru/story/sborka_modeli_su33_v_masshtabe_1...

Сборка модели Су-33 в масштабе 1/48. Часть 2.  Авиация, Су-33, Стендовый моделизм, Палубная авиация, Сборка, Шасси, Длиннопост

Остановился на том, что собрал и покрасил ниши шасси.

Собрал две половинки фюзеляжа воедино. Считал, что будет стыковаться лучше. Нужно будет поработать шпатлевкой. Да, я зажрался малость)

Сборка модели Су-33 в масштабе 1/48. Часть 2.  Авиация, Су-33, Стендовый моделизм, Палубная авиация, Сборка, Шасси, Длиннопост

Далее встал интересный вопрос о том, что же делать следующим... Решил, что надо доработать стойки шасси

Сборка модели Су-33 в масштабе 1/48. Часть 2.  Авиация, Су-33, Стендовый моделизм, Палубная авиация, Сборка, Шасси, Длиннопост
Сборка модели Су-33 в масштабе 1/48. Часть 2.  Авиация, Су-33, Стендовый моделизм, Палубная авиация, Сборка, Шасси, Длиннопост

Самым первым - это, конечно, самое блестящее и зеркальное, что бывает на самолётах - это поршни. Решил сразу на всех возможных деталях cделать, чтобы потом не повторять те же действия.

Сборка модели Су-33 в масштабе 1/48. Часть 2.  Авиация, Су-33, Стендовый моделизм, Палубная авиация, Сборка, Шасси, Длиннопост

Люблю запах хрома по вечерам

Сборка модели Су-33 в масштабе 1/48. Часть 2.  Авиация, Су-33, Стендовый моделизм, Палубная авиация, Сборка, Шасси, Длиннопост

Далее защитил всё футуhой и после высыхания закрыл скотчем)Собрал всю стойку всеми деталями, которые давались.

Сборка модели Су-33 в масштабе 1/48. Часть 2.  Авиация, Су-33, Стендовый моделизм, Палубная авиация, Сборка, Шасси, Длиннопост

Но в этот раз посчитал, что это не достаточно и понеслась...

Сборка модели Су-33 в масштабе 1/48. Часть 2.  Авиация, Су-33, Стендовый моделизм, Палубная авиация, Сборка, Шасси, Длиннопост

Простите за мои вертикальные фото, так стойки оказалось удобнее фотографировать, но фейл осознал только сейчас

Сборка модели Су-33 в масштабе 1/48. Часть 2.  Авиация, Су-33, Стендовый моделизм, Палубная авиация, Сборка, Шасси, Длиннопост

Следующим идет задняя стойка. Жаль у пикабу нет редактора фото внутреннего, поэтому сразу итог

Сборка модели Су-33 в масштабе 1/48. Часть 2.  Авиация, Су-33, Стендовый моделизм, Палубная авиация, Сборка, Шасси, Длиннопост

И не мог оставить без основной магистрали, плюс добавил имитацию креплений

Сборка модели Су-33 в масштабе 1/48. Часть 2.  Авиация, Су-33, Стендовый моделизм, Палубная авиация, Сборка, Шасси, Длиннопост

Смотрю дальше фото настоящего прототипа и немного ужасаюсь... Ну, вроде, и так уже хорошо) Плюс еще одну заднюю стойку надо сделать=)

Сборка модели Су-33 в масштабе 1/48. Часть 2.  Авиация, Су-33, Стендовый моделизм, Палубная авиация, Сборка, Шасси, Длиннопост

На это пока всё. Да, изменения и прогресс незначительны, но даже то, что я выполнил это для меня маленькое достижение. Следующим будет полное копирование магистрали, но это уже совсем другая история. Спасибо за внимание, до новых встреч!

Показать полностью 12
[моё] Авиация Су-33 Стендовый моделизм Палубная авиация Сборка Шасси Длиннопост
28
42
ZorkiTipaFED.ZK
ZorkiTipaFED.ZK
8 лет назад
Авиация и Техника

Палубный торпедоносец Grumman TBM3-E Avenger снова в небе.⁠⁠

Первый полёт "Мстителя" после реставрации. 18 апреля 2014 года.

Торпедоносец Самолет Палубная авиация Реставрация Видео Авиация Вторая мировая война Раритет
2
180
artekartem01
artekartem01
8 лет назад

Человек, который спас авианосец «Адмирал Кузнецов»⁠⁠

Флагман нашей группировки в Сирии не был в 90-е продан за границу благодаря летчику Тимуру Апакидзе


Источники в сирийской армии сообщили, что часть боевиков попросила про переговоры о перемирии в связи с тем, что наш авианосец «Адмирал Кузнецов» угрожает их позициям.


Сегодня тяжелый авианесущий крейсер «Адмирал Кузнецов» - флагман нашей группировки кораблей у берегов Сирии. Вот только мало кто знает, что красавец «Кузя» остался на плаву, а не был порезан на металлолом в угоду нашим «партнерам», благодаря мужеству и упорству одного человека — летчика, Героя России Тимура Апакидзе.


Апакидзе первым из российских строевых военных лётчиков в 1991 году вслед за испытателями совершил посадку на палубу «Адмирала Кузнецова». Он научил этому сложнейшему элементу своих коллег, чем фактически спас единственный российский авианосец. Легендарный летчик в «смутное время» отказался приносить присягу Украине, отказался и возглавить грузинские ВВС.


Благодаря Апакидзе была сохранена отечественная корабельная истребительная авиация.


Ему было отпущено только 47 лет жизни. О Тимуре Апакидзе нам рассказали его коллеги и друзья.

Человек, который спас авианосец «Адмирал Кузнецов» Война, Армия, Адмирал Кузнецов (авианосец), Герой России, Сирия, Россия, Палубная авиация, Длиннопост

Фото из личного архива.


Все, кто знал Тимура Апакидзе, отмечают его решимость, внутреннюю силу и целеустремленность.


Еще мальчишкой он попал в кабину военно-транспортного самолета Ли-2. Сидя на месте второго пилота, с упоением держался за ручку управления. Небо его буквально заворожило. А когда в Верхней Ваенге (ныне Североморск) увидел, как хоронят экипаж разбившегося Ту-16, окончательно решил для себя, что станет летчиком и займет место погибших пилотов.


Со своей будущей женой Ларисой, которую он звал Лесей, Тимур познакомился в 13 лет, в детском санатории в Ессентуках. Вернувшись домой, сказал маме, что встретил девочку, на которой впоследствии женится.


В результате и летчиком стал, и под венец с девочкой своей мечты отправился.


Правда, путь в небо оказался тернист.


Воспитал Тимура дядя, брат его мамы, морской офицер Николай Ильенков. Родители Тимура разошлись, когда мальчику исполнился только год. С бабушкой и мамой он переехал к дяде Коле на Север, к незамерзающему Кольскому заливу Баренцева моря. Через 9 лет вслед за Николаем Марковичем они отправились в Кронштадт.


Жили небогато. Чтобы бабушке с мамой стало немного полегче, Тимур поступил в Нахимовское училище, но не перестал мечтать о небе.


— Из Нахимовского училища следовало идти дальше в высшее военно-морское учебное заведение, — рассказывает заслуженный летчик-испытатель Роман Кондратьев, один из виртуозов-соколов, которых выпестовал Апакидзе. — И тогда Тимур Автандилович со своим другом, Алексеем Власовым, написали письмо главкому ВМФ с просьбой: в виде исключения направить их в летное училище. При этом оба заверили, что не предадут Военно-морской флот, а вернутся летчиками уже на авианосцы, которые непременно должны быть у Советского Союза. И адмирал флота Сергей Горшков дал нахимовцам «добро».


В результате оба оказались в Ейском летном училище.


- Там произошел комический случай, о котором любил вспоминать Тимур Автандилович, — продолжает рассказывать Роман Кондратьев. — Он был худой, белобрысый, и несмотря на фамилию, ничего в нем грузинского не было. Стоял он как-то в наряде. Около него остановился начальник учебно-летного отдела.


Увидев у Тимура значок нахимовского училища, аж присвистнул: «Как ты сюда попал, ведь даже суворовцам к нам поступить сложно?» Пообещав всячески помогать курсанту, он заметил: «Я смотрел списки поступивших, там есть какой-то грузин, чего они лезут сюда — не понятно. Ты присмотрись к нему повнимательнее…» Уходя, он поинтересовался: «Да, кстати, как твоя фамилия?» Когда Тимур сказал: «Апакидзе», — начальник учебно-летного отдела застыл с открытым ртом, а потом молча удалился.


В училище Тимуру очень повезло с первым инструктором. Владимира Абрамовского курсанты за ярко-рыжий цвет волос прозвали Рэд. Он жестко готовил новичков к стрессовым ситуациям. Мог в полете выключить двигатель, отключить основные пилотажно-навигационные приборы. При этом следил за поведением курсанта. Под руководством Абрамовского будущие пилоты осваивали боевое маневрирование, косой пилотаж, нестандартные маневры, а также учились садиться на дорогу и драться в воздухе.

Человек, который спас авианосец «Адмирал Кузнецов» Война, Армия, Адмирал Кузнецов (авианосец), Герой России, Сирия, Россия, Палубная авиация, Длиннопост

На МАКСе. 1997 год. Фото из личного архива.


Тимуру в летном деле хотелось дойти до самой сути.


— Во время учебы, будучи в увольнительной, он находил летчиков-истребителей, морских летчиков — участников Великой Отечественной войны, — рассказывает Герой России, заслуженный летчик-испытатель Игорь Вотинцев. — Встречаясь с ними, просил вспомнить военные эпизоды, рассказать о воздушных боях и операциях по уничтожению наземных целей. Тимур пытался понять секреты военного мастерства, какими качествами должен обладать летчик, какие требования предъявляются самолету. Он вел статистику, проводил глубокий анализ всех военных эпизодов. Все сведения записывал в дневник. И таких тетрадей у Тимура накопилось достаточно много.


Стали называть Нельсоном, потом Адмиралом


После окончания Ейского летного училища Тимур Апакидзе попал служить в гарнизон Остров в Псковской области. Здесь он увлекся карате. Как вспоминала его жена, Лариса Северикова, литературы по этому виду спорта не было, карате было под запретом, но Тимуру удалось достать распечатанный на ротапринте экземпляр книги. По этому пособию он с сослуживцами и начал тренироваться.


Однажды на тренировке ему подбили глаз, и друзья стали в шутку называть Тимура Нельсоном. Впоследствии за ним закрепилось прозвище Адмирал. Он и подпись ставил соответствующую. Если внимательно присмотреться, можно убедиться, что расшифровывалась она не как Апакидзе, а как Адмирал.


— Тимур Автандилович считал, что летчик должен быть бойцом не только в воздухе, но и на земле, — говорит, в свою очередь, Роман Кондратьев. — И приводил пример из жизни аса-истребителя, дважды Героя Советского Союза Владимира Лавриненкова. Во время Великой Отечественной войны под Орлом он подбил Ме-109. Увидев, что немецкий летчик сумел посадить свою машину и пытается скрыться, Лавриненков сел рядом. Настигнув противника, задушил его голыми руками.


Впоследствии Тимуру Апакидзе довелось служить в Калининграде, а в 1986 году после окончания Военно-морской академии имени Гречко он был назначен командиром образованного Сотого корабельного истребительного полка, который базировался на аэродроме в Саках, в Крыму.


— Я не знаю другого такого человека, который бы так тщательно готовил себя к корабельным посадкам, как Тимур Апакидзе, — говорит Игорь Вотинцев.

Человек, который спас авианосец «Адмирал Кузнецов» Война, Армия, Адмирал Кузнецов (авианосец), Герой России, Сирия, Россия, Палубная авиация, Длиннопост

Фото из личного архива.


1 ноября 1989 года впервые в Советском Союзе летчик-испытатель КБ Сухого Виктор Пугачев на истребителе Су-27К совершил посадку по-самолетному на палубу тяжелого авианесущего крейсера «Тбилиси» (так ранее назывался авианосец «Адмирал Кузнецов»). Через два года Тимур Апакидзе первым из российских морских строевых летчиков посадил на авианосец серийный палубный истребитель Су-27К, который сегодня известен как Су-33.


Сказал украинцам, как отрезал: «Присягают только один раз»


На полигоне взлетно-посадочных систем «Нитка» (наземный испытательный тренировочный комплекс авиационный) в поселке Новофедоровка (Саки-4) шла подготовка летчиков по корабельной программе.


— Попав в полк к Тимуру Апакидзе, который тогда был еще молодым подполковником, я поразился его скромности, — рассказывает именитый палубный летчик Константин Кочкарев, ныне руководитель полетов ОКБ Сухого. — В выходной день я поехал на рейсовом автобусе из Сак в гарнизон и с удивлением увидел в салоне командира полка. Я поинтересовался: «Почему не на служебной машине?» Он ответил: «Сегодня выходной день, я еду не по служебным делам, а по личным».


И, конечно, меня поразил его подход к обучению, подготовке летчиков, который в корне отличался от того, что я видел и знал.


Тимура Апакидзе считали новатором.


— Советская система воспитывала безынициативного, зашоренного летчика, который опасался наказания за любые ошибки. А наказывали, «драли» летчиков по любому поводу, как малых детей, — говорит Роман Кондратьев. — Каждый после полетов понимал, что хоть в чем-то, но виноват. Проявить в воздухе какую-то инициативу — это был вообще нонсенс. На это могли решиться единицы. Заслуга Тимура Автандиловича в том, что он собрал у себя такие «единицы». Неординарных людей, каким был он сам.


— Наше предприятие проводило испытание на комплексе «Нитка» в Саках, где базировался его Сотый корабельный истребительный полк, — рассказывает, в свою очередь, Виктор Вотинцев. — У меня сложилось ощущение, что на тот момент это был лучший истребительный полк в ВВС. Тимур Апакидзе скрупулезно готовил летчиков, они были самыми подготовленными в стране. А отбирал он их как по профессиональным, так и по чисто человеческим качествам.


В 1991 году около 20 летчиков полка с утра до вечера тренировались по корабельной программе, отрабатывали технику взлета и посадки самолета на палубу авианосца. Но тут распался Советский Союз...


Уже 3 января 1992 года Украина начала формировать собственную армию. Обстановка в Центре корабельной авиации ВМФ накалилась. Летчиков Сотого корабельного истребительного полка всячески склоняли к принятию присяги на верность президенту и народу Украины. В ход пошли и обещания, и уговоры, и угрозы… Сам Тимур Апакидзе сказал как отрезал: «Присягают только один раз». Также он отклонил предложение возглавить ВВС Грузии.


По воспоминаниям подчиненных, Тимур Апакидзе ходил весь черный, словно у него погиб кто-то из близких. Вместе с аэродромом и тренажером «Нитка» уходил смысл его жизни…


Апакидзе забрал с собой в Североморск, куда его направили, 15 летчиков и 85 офицеров из инженерно-технического состава полка — только тех, кто хотел.


— Сохранилась запись, как прощались с полком те, кто не принял присягу. Каждому из нас вручили по какой-то книжке, пожали руку, — вспоминает Константин Кочкарев. — Улетали мы на Север на транспортном Ан-12, захватив только самое необходимое. Все шли с понижением в должности. Комэски, заместители командира авиаотряда в одночасье стали рядовыми летчиками. Восстанавливались в течение года-двух.


«Если истребители не сядут на авианосец, его придется продать»


4 марта 1994 года командующий авиацией Военно-морского флота Владимир Дейнека вызвал к себе командира смешанной корабельной авиационной дивизии Тимура Апакидзе, поздравил с 40-летием и сказал, что на совещании в Минобороны принято решение: если до конца года истребители не сядут на авианосец, корабль придется продать.


Апакидзе принял решение сажать летчиков в жестких условиях и практически любой ценой. Подготовка шла в условиях дефицита топлива, комплектующих и запчастей.


Сам методично летал с каждым из пилотов и оценивал качество усвоения летной программы.


— Тимур Автандилович считал, что на корабль надо готовить «зеленых» лейтенантов, у которых нет чувства страха, — рассказывает Роман Кондратьев. — Меня как самого молодого летчика полка в качестве эксперимента перевели в первую эскадрилью. Включили в группу подготовки на корабль. Топлива на год выделялось мало. Чтобы подготовить безопасно несколько летчиков к полету на корабль, остальные вообще не летали в полку. Были летчики, которые за год вообще не делали ни одного вылета.


Экономия средств осуществлялась за счет перенапряжения моральных и физических сил летчиков.


— Нас начали готовить на корабль без тренажерного комплекса «Нитка». Тогда же произошел разговор Тимура с нами о том, готовы ли мы отдать жизнь, — рассказывает Константин Кочкарев. — Мы впятером вполне прилично дошли до касания на корабль, и тут Украина вдруг «открыла ворота»: добро пожаловать на «Нитку». За счет того, что у нас программа на тренажере была достаточно усеченная, подтянули еще пять человек.


В конце лета лидерская группа, золотая десятка, вернулась на Север. И в конце августа, сентябре и частично в октябре все летчики в Баренцевом море сели на корабль, сделав по десять взлетов и посадок.


Только посвященный знал, чего это стоило. Сверху авианосец — как спичечный коробок. На скорости 240–250 километров в час летчикам нужно сесть на площадку размером 4 на 40 метров. Все равно что просочиться в игольное ушко…


Благодаря мужеству летчиков и их командира в России сохранилась корабельная авиация.


В 1995 году Тимур Апакидзе стал Героем России, ему было присвоено звание генерала. Но это никак не повлияло на его мировоззрение и быт.


— Перед боевой службой мы прилетели к нему в Североморск-3, чтобы готовиться к перебазированию самолетов на корабль, — рассказывает заслуженный летчик-испытатель, Герой России Сергей Богдан. — Тимур нас пригласил к себе домой, напоил чаем. Насколько сам он был активный и решительный, настолько его жена Леся была тихой и незаметной. Меня поразило жилье генерала. Шифоньер, журнальный стол, стулья — вся мебель была казенная, с инвентарными номерами. Единственной роскошью были книги.

Человек, который спас авианосец «Адмирал Кузнецов» Война, Армия, Адмирал Кузнецов (авианосец), Герой России, Сирия, Россия, Палубная авиация, Длиннопост

В день вручения Звезды Героя России. 1995 год. Фото из личного архива.


Друзья рассказывают, что Тимуру некогда было заниматься личным благополучием. Он никогда не имел ни своей машины, ни дачи. Жил с семьей в общагах. Зато мог внушительную часть зарплаты потратить на книги и тут же раздать их подчиненным. А однажды, когда получил суточные за командировку на Украину, тут же половину суммы отправил вдове друга.


Несмотря на высокий чин, эрудицию и большой опыт, Тимур Апакидзе сам постоянно учился.


— Я помню, как он приехал к нам в Жуковский оценивать самолет Су-30МК, который рассматривался для корабельного полка, — рассказывает Сергей Богдан. — Нам предстояло вместе летать. Меня поразило, насколько этот опытный, авторитетный человек был тактичным, внимательным и деликатным в полете. Вел себя как примерный курсант, как губка впитывал в себя все нюансы, все новые знания. Притом что был жестким командиром, показал себя еще и корректным, любознательным летчиком.


Окончив в 2000 году Военную академию Генерального штаба, генерал-майор Апакидзе был назначен заместителем командующего авиацией Военно-морского флота России, но продолжал летать.


«Погиб вследствие психофизической перегрузки»


Суеверным Тимура назвать было нельзя, но коллеги вспоминают, что у него была любимая кожаная куртка, латаная-перелатаная. От времени один из рукавов у нее стал другого оттенка. Но Тимур эту куртку очень любил и все время брал с собой. Летал только в ней.


17 июля 2001-го во время показательных выступлений на празднике в честь 85-летия Военно-морской авиации, в Центре боевой подготовки и переучивания летного состава авиации ВМФ под Псковом, летчик-ас погиб.


Тимур Апакидзе выполнил все фигуры высшего пилотажа, заходил на посадку, когда его самолет, находившийся в нескольких километрах от взлетно-посадочной полосы, повел себя неустойчиво.


— Я 17 июля был в Острове, на этом празднике, — рассказывает Роман Кондратьев. — Демонстрационный комплекс был сложный. Но Тимур Автандилович и посложнее вещи умел делать. Он был, как у нас говорят, улетан, хорошо подготовлен, практически на каждой летной смене можно было увидеть, как он пилотирует на малой высоте.


Тогда было видно, что самолет вышел из маневра, что он снижается в управляемом полете. Он ушел за деревья, раздался громкий звук, а потом из-за деревьев повалил черный дым. Комментатор секунд 20 молчал. Потом сказал: «Видимо, что-то произошло непредвиденное. Сейчас туда выедет машина».

Человек, который спас авианосец «Адмирал Кузнецов» Война, Армия, Адмирал Кузнецов (авианосец), Герой России, Сирия, Россия, Палубная авиация, Длиннопост

1996 год. Фото из личного архива.


Госкомиссия выдала заключение, что Тимур Апакидзе погиб вследствие психофизической перегрузки. Пилот отключил ограничители предельных углов атаки и перегрузки, чтобы выполнить сложные фигуры пилотажа. В результате во время одного из маневров он испытал восьмикратную перегрузку и потерял контроль над машиной.


— Госкомиссии просто надо было что-то написать, — горячится Роман Кондратьев. — Реально нет никаких документов, на основании которых можно было бы сделать однозначный вывод. После восьмикратной перегрузки он сознание не терял. Это доказано, было видно по записям. Самолетом он управлял. Там любая мелочь могла сыграть роль, например, могла маска отстегнуться или попасть в глаза пыль, как у него уже было… Есть всякие догадки, но у каждого они свои. Никто на сегодняшний день не может сказать, что там произошло.


— Ограничители предельных углов атаки и перегрузки отключают, чтобы выполнить сложные фигуры пилотажа, такие, например, как «колокол». Можно потом их включать или не включать, если ты понимаешь, что время пилотажа заканчивается и ты уже нигде не превысишь эти ограничения, — говорит, в свою очередь, Игорь Вотинцев. — Теперь что касается восьмикратной перегрузки. Уж кто-кто, а Тимур перегрузок не боялся. Он обладал прекрасным здоровьем, отличной техникой пилотирования. Но он был загружен организацией этого праздника, просто вымотан этой подготовкой. Как опытный пилотажник мог позволить себе где-то отвлечься, расслабиться, для того чтобы подумать о другом…


Тимура Апакидзе помнят. Дважды в год, в день его рождения, 4 марта, и в день его гибели, 17 июля, в разных уголках страны собираются коллеги Тимура, его ученики, друзья, сподвижники, чтобы почтить его память. Это и Троекуровское кладбище в Москве, и Североморск, и завод в Комсомольке-на-Амуре, и гарнизон Остров в Псковской области, и Саки в Крыму. Неслыханное дело, даже когда Крым был еще украинским, российскому генералу там поставили памятник.


http://www.mk.ru/politics/2016/11/11/chelovek-kotoryy-spas-a...

Показать полностью 5
Война Армия Адмирал Кузнецов (авианосец) Герой России Сирия Россия Палубная авиация Длиннопост
11
Посты не найдены
О Нас
О Пикабу
Контакты
Реклама
Сообщить об ошибке
Сообщить о нарушении законодательства
Отзывы и предложения
Новости Пикабу
RSS
Информация
Помощь
Кодекс Пикабу
Награды
Команда Пикабу
Бан-лист
Конфиденциальность
Правила соцсети
О рекомендациях
Наши проекты
Блоги
Работа
Промокоды
Игры
Скидки
Курсы
Зал славы
Mobile
Мобильное приложение
Партнёры
Промокоды Biggeek
Промокоды Маркет Деливери
Промокоды Яндекс Путешествия
Промокоды М.Видео
Промокоды в Ленте Онлайн
Промокоды Тефаль
Промокоды Сбермаркет
Промокоды Спортмастер
Постила
Футбол сегодня
На информационном ресурсе Pikabu.ru применяются рекомендательные технологии
