Приветствую. Принципы связи одни и те же. У любого производителя ПЛК и преобразователя частоты. У ОВЕН просто есть примеры реализации. Если их поймёте, всё остальное не составит труда.

Сторона Преобразователя частоты

В принципе частотник должен работать уже "из коробки".

Важно найти параметры настроек сети по интерфейсу RS-485. И, если есть настройки управления по коммуникациям, настроить их.

Пример ПЧВ.

Открываем мануал, находим раздел параметры связи.

Настраиваем в соответствии с ваши задачами. Тут сразу можно заметить адресацию нужных регистров.

После этого открываем раздел Modbus.

В каждом ПЧ есть два главных командных слова, всегда. На запись, и на чтение.

Слово записи. Команда управления ПЧ.

Слово чтение - состояние ПЧ.

Все разложено по битам, которое преобразуется в слово.

Все остальное - это регистры типа WORD. Опрашиваются и записываются соответствующими функциями 03 (чтение) и 06 (запись).

Не забываем настроить откуда пуск.

И откуда задание частоты.

Сторона ПЛК

На всех ПЛК практически всё однотипно. Надо знать карту регистров и по каким адресам "Просить и отдавать".

Нашёл пример в Codesys 2.3

Это мы отдаем команды, com_word_55 присваиваем адрес с мануала.(2001)

Это получаем. Адрес слова с мануала.(2002)

Вся другая адресация соответствует коду параметра.

На этом я всё. Пишите комментарии. Ставьте лайки.

ОВЕНовцы внесли изменения в проект #OwenLogic , в новом программируемом реле ПР225 можно добавлять и править эргономичное и удобное меню.

Такая прикольная фича, уже опробовал, правда пока в виртуальном режиме. В программе можно запустить симулятор экранов.

Как сделать меню?

Открываем проект, создаем несколько экранов. ПО можно скачать бесплатно на официальном сайте ОВЕН.

Я делал так, создавал отдельный экран "Менюшка" по длинному нажатию кнопки вызывается отдельное окно.

Где мы добавляем отдельный элемент "Меню".

Два раза кликаем, добавляем строчки и присваиваем соответствующие экраны. Пишем текст. И если надо будет скрывать и делать секретные разделы, добавляем переменную в поле видимость.

В других экранах присваиваем на кнопки, чтобы вызвать данное меню.

И получаем результат.

На этом заканчиваю, всем пока-пока. Пишите комментарии. Если хотите добавить свои проекты в качестве рекламы, можете бесплатно это сделать в каталоге проектов.

Приветствую всех. Эта статья будет посвящена дистрибутиву CoDeSyS 3.5 SP17 Pacth 3 и панельному контроллеру ОВЕН СПК107.

Как это реализовать?

Открываем проект, создаем шаблон.

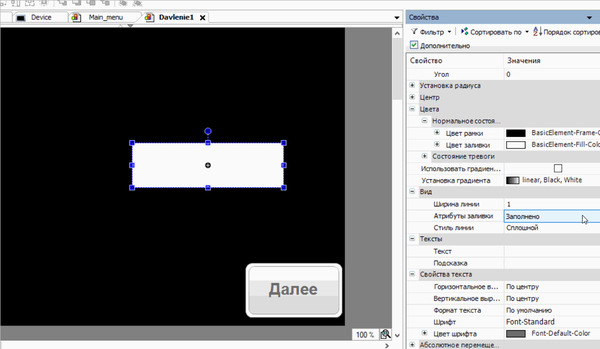

В разделе Базовый добавляем элемент Скругленный прямоугольник. Ну вообще можно любой элемент.

После этого залазаем в настройки, ставим стандартный набор опций (Ширина, цвет, высота, и т.д).

Внимание, пишем в поле Текст "Давление %2.1f".

"%2.1f" - это формат обращения к переменной, заданной в поле Текстовая переменная. 2 - это целочисленная, .1 - это десятичные, f - тип переменной.

Типы бывают такими:

• %f - REAL

• %w - WORD

• %s - STRING

• %b - BYTE

В поле Текстовая переменная - указываем переменную, которую будем показывать в прямоугольнике.

Если статья была полезна, пишите комментарии, ставьте лайки.

Пока-пока.

Бывает нужно посмотреть уровень, или заполнение процесса, или степень открытия клапана КЗР.

Для этого есть элемент линейная шкала. Как её организовать в Codesys 3.5.

Создаём линейную шкалу

Открываем проект, создаём новый в Codesys 3.5. Пишем в панельном контроллере СПК107.

Элементы упарвления измерения - Отображение линейки.

Вставляем нужную нам переменную типа WORD.

Определяем шкалу (Размер, тип, цвет и т.д.).

Если надо, добавляем метку. Она указывает диапазон шкалы. Можно вообще без неё.

Можно указать аварийные границы и получаем вот такой результат.

Если было полезно ставьте лайки, если есть вопросы, пишите комменты.

Пишу для новичков. Как добавить картинку?

Добавляем картинку в Codesys 3.5

Дизайн нужен везде. Даже в промышленности, хочется чтоб было красиво и удобно. Повышается эргономика и скорость реакции на события и аварии.

Вроде простой вопрос, Но давайте, его всё же рассмотрим.

Установку дистрибутива и таргета я писал в предыдущих статьях.

В шаблоне должен быть готовый объект ImagePool. Если нету, добавляем через ПКМ "Добавить". Заходим в него.

Перед вами откроется окно. В строчке имя файла добавляем желаемую картинку в jpg или png формате. ID это рабочее название объекта в проекте. Пишем на английском.

В появившемся окне ставим свойство файлу, можно сделать привязку, в случае замены картинки, все связи сохраняются.

Добавляем объект Изображение в разделе Базовый.

Настраиваем высоту, ширину, нужные свойства.

Можно добавлять переменные на различные действия с картинкой (Цвет, текст, ширина, видимость и т.д.).
