Работая достаточно долго, периодически приходится пересекаться с разного уровня мастерами и иногда присутствовать при их общении с клиентами. В сфере столько врунишек, что меня подрывает прямо до стратосферы.

Люди почему-то не могут честно сказать, что они не занимаются сложными ремонтами, вместо этого они будут задвигать про “микротрещины в плате, редкие запчасти, убитый проц. и пр. пр." Вот в авторизованном сервисе Asus ребята молодцы, честно сказали, что замена платы 30к. Правда не знаю, много ли будет желающих за эту сумму ?!

Смартфон не включается, раньше иногда показывал артефакты на экране.

Разбираю и...

Видя сопли от b7000, ожидаю, что внутри будет совсем печально.

Но все гладенько, чуть приличных людей не оговорил. Телефон просто вскрывали, просто потрогали, ничего не паяли. Это самое лучшее, что ребята во Владимире могли сделать с ним.

Сделав беглые замеры, подтвердился предполагаемый по симптомам диагноз с отвалом процессора. Готовлю плату к его демонтажу. На современных android-фонах самое печальное, что может случится с ремонтниками – необходимость выпаивать UFS-микросхему памяти, поэтому всеми возможными способами уберегаю ее от перегрева, т.к для нее это будет губительно.

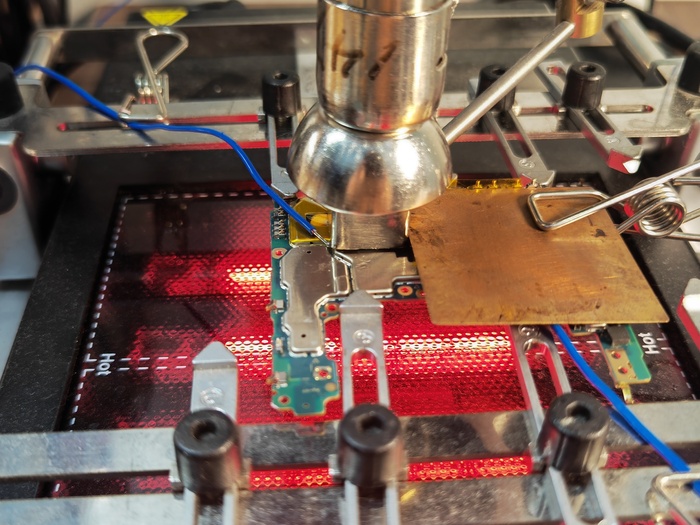

Ставлю получившуюся конструкцию на нижний подогрев, чтобы снять процессор при минимально возможной температуре.

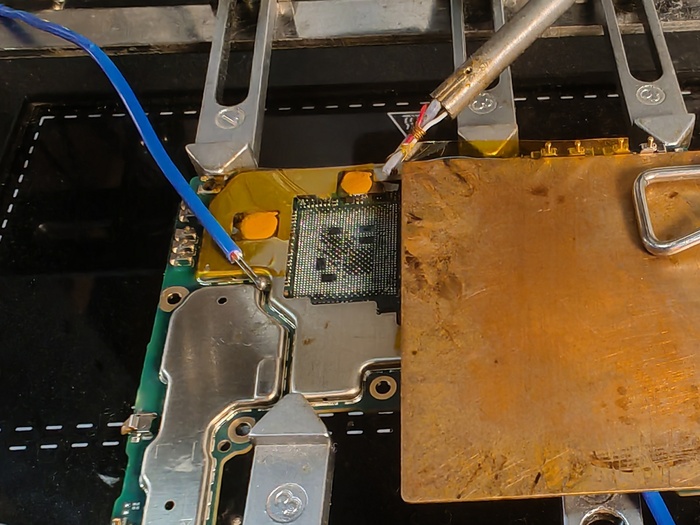

Шары на краю процессора, которые расположены ближе к микросхеме памяти, не успели расплавится, а были сняты на хрупком олове, чтобы не допустить перегрева соседних микросхем.

Далее залуживаю все контактные площадки на плате и оплеткой убираю весь припой.

Телефон построен на процессоре Qualcomm SM8250 Snapdragon 865 5G. Для обычного пользователя это просто очередной топовый, на момент выхода, камень.

Но для меня это было что-то непонятное: Qualcomm сделал микросхему модема отдельно на плате (достаточно большую), хотя уже много лет модем был в одном кристалле с процессором; а уже на sm8350 Snapdragon 888 они опять засунули модем в один корпус с процессором.

При этом, та же микросхема модема SDX55M использовалась на 12 линейке iPhone.

Проверяю, что присутствуют все сигналы, необходимые для запуска телефона.

И перехожу к чистке самого проца. На подогреве убираю остатки компаунда с припоем и залуживаю все контакты на пузике.

Ошариваю процессор шарами 0.2мм.

И запаиваю процессор с оперативной памятью на место

Затягиваю защитный экран медным скотчем и укладываю новый термоинтерфейс, чтобы этот горячий монстр, хоть как-то мог охлаждаться.

Всегда должен присутствовать контроль качества, после такого ремонта. стоит проверять весь функционал аппарата по чек-листу: звук, камеры, сеть и пр.

Тестирую несколько дней и можно отправлять владельцу.

Нахожусь в г. Санкт-Петербург.

Источник моя группа ВКонтакте.

Пока не понял зачем мне Telegram-канал, но отвечаю там быстрее, чем в других местах.

Ко мне в руки попал из сервисного центра робот-пылесос Kyvol Cybovac D2. Его не смогли отремонтировать, побили и бросили в мешок для дальнейшей утилизации, но по чистой случайности он оказался у меня.

Осмотрев его я увидела что его поломали и даже отрезали блок питания на док станции. Я подумала что пылесос мёртв и ремонту не подлежит. А потом все же решила его включить и посмотреть что будет. Пылесос стал издавать противные писклявые прерывистые звуки. Я поняла что это чек пост и о проблеме сообщает сам пылесос и надо просто посмотреть что это значит. Хорошо, что была к нему инструкция и указывало на то, что неисправны или засорены датчики падения. Ну я не думаю что мастер сервиса их не проверял, скорее всего какая то другая причина неисправности и он не смог ее найти. Но я решила попробовать докопаться до истины, а выбросить я успею всегда. Была проведена проверка датчиков падения а так же датчиков бампера и они оказались исправны. Значит вовсе проблема не в них. Ищу дальше...

Для начала я решила его разобрать и все полностью почистить и помыть, так как увидела что пылесос весь забит пылью.

Когда я сняла маленькое колесо то увидела что там не просто было забито пылью а образовалась целая куча войлока, это пыль в перемешку с кошачьей и собачьей шерстью. (видимо у кого-то были домашние животные). Но шок меня ждал впереди.

Я стала очищать большое колесо и внизу под ним было так же большое количество этого войлока. Мне приходилось использовать кисточку, пинцет и иголку, в общем всем чем могла туда добраться. И вот как раз иголкой я зацепила какую то резинку как мне показалось, она была глубоко внутри корпуса пылесоса и я подумала, что возможно это какая то уплотнительная резинка, ну все равно решила это вытащить и посмотреть. И какой же у меня был шок когда я увидела что это не резинка, а большая тряпка, которую видимо пылесос у людей нашел под кроватью и замотал ее вовнутрь корпуса.

Все я помыла, вычистила, склеила все что было сломано и пришло время его собирать.

Когда пылесос был собран пришло время соединить разрезанные провода между блоком питания и док станцией. Провода оказались одинакового цвета.

При помощи тестера было определено куда какой провод нужно подсоединить.

Я очень обрадовалась что при включении загорелся белый индикатор, что означало док станция работает.

Теперь остался самый волнительный для меня момент, запустить в работу пылесос, хотя особо надежды у меня не было, что он будет работать.

После 30 минутной уборки я решила проверить собирает ли пылесос мусор и шерсть кошачью. Справился с работой на все 100%. Бак был полный. Вот так я отремонтировала робот - пылесос и не дала ему оказаться на утилизации. Теперь это мой домашний помощник. Причиной неисправности стало:- пылесос был полностью забит пылью, мусором, и шерстью домашних животных, а так же в корпус пылесоса залезла здоровая тряпка, которая и стала проблемой, хотя чек пост указывал на то, что загрязнены или не работают датчики падения. Не нужно спешить выбрасывать вещи, а может можно еще их починить?

Собсно сам запрос выглядит немного эмоциональным)

Перевод от телеги просто огонь, даже Тарантино позавидует, но прекрасно описывает состояние этой радости:

Естественно телефон бывал в сервисах, где даже смотреть на него боялись, поэтому плата была в изначально превосходном качестве на восстановление.

Для ремонта мне потребовался сразу донорский полностью рабочий, абсолютно такой же телефон, поэтому пока клиент присылал мне его сдеком, я начал подготовку к восстановлению данных.

Итак, для извлечения "мне только один файлик достать" потребуется:

Рабочий процессор и родной чип памяти:

А также полностью рабочий телефон

Прежде чем устанавливать пару для восстановления файлика нужно поработать с процессором, угол которого немного порвало)

Для видимости мелких дорог наливаю тонкий слой спирта и скоблю хвосты

После скобления ошариваю процессор, насыпаю пару крошек паяльной пасты и формирую припаиваиночные полигоны xD

Далее вообще всё просто.

Нарезаю медно-серебрянной проволоки и припаиваю к хвостам горячим воздухом новые хвосты

После маской фиксирую места пайки и формирую поросячьи хвосты (аналог полигона).

Один из контактов пришлось формировать и закручивать на земле процессора

Убираю остатки флюса и замазываю маской вообще всё и высушиваю под фиолетовым светом)

Выскабливаю часть проволоки для формирования на них шариков из пробирки

Вот теперь хорошо.

Для понимания, эта проволока меньше, чем хобот мелкого вредителя (комара) в два раза

Ах, вот поближе в сравнении с его усами)

После отфутболивание остальных микросхем оперативки и чипа памяти:

После всей этой истории рутина по подготовке исправной доски для установки этой радости на место

Сначала закидываю проц и память и приступаю к работе с ещё одним оторванным контактом уже на верхней части процессора в месте соединения бутерброда

Тут совсем ерунда на 5 минут по тому же принципу:

Зачистил, припаял феном и зафиксировал

Вот теперь можно сажать оперу

А далее запуск телефона с кнопки для извлечения "одного файлика"

После запуска до рабочего стола выключаю телефон и делаю ему новое охлаждение

Собираю, проверяю ещё раз и готовлю к отправке обратно

Ремонт в данном случае делался исключительно для восстановления данных!

На постоянку это работать не будет и откажет в ближайшее время, поэтому дёргается один файлик и выкидывается в мусорку.

Надеюсь в Ростов он доехал и включился xD

Важно!

Выдернуть файлик можно только после запуска телефона!

Вы получаете либо всё, либо ничего.

Впаять чип в очко бегемоту тоже не сработает.

Через программатор ничего не вычитать, данные в лютой шифровке.

Стандартная стоимость за перенос у меня 15 тысяч + стоимость донора, но в случае восстановления дорог, стоимость увеличивается. Конкретно этот случай - 5000р за дополнительное восстановление процессора.

Итог: 20 чистых тысяч мне в копилку за 3 часа работы.

Задать вопрос по ремонту только телефонов или планшетов можно мне в личную тачку

t.me/rfon_bot

Причём китайское по типу techo, infinix, Sony, blackberry, Nokia и любой планшет от ноунейминговых компаний в ремонт НЕ БЕРУ.

Ноуты не делаю!

Переклейкой стекла не занимаюсь!

Канал с анонсом таких постов и прочими радостями тут:

https://t.me/rfonservice

Глючный ютуб с видеокарточками моих ремонтов тут:

https://www.youtube.com/@Rfon

Инста пока шевелиться не собирается, и так на одного слишком много соц.сетей, но если интересно, то вот:

https://www.instagram.com/__rfon

Туда писать ничего не нужно, я там не отвечаю, лень VPN врубать)

А по сверхважным вопросам зовите меня тут по призыву @R.Fon

Увидимся))

Привет читателю!

К нам на операционный стол попал ноутбук gigabyte aero 15 oled с необычным запросом - человек захотел пообучать нейросети. Да, ноутбук полностью рабочий и нормально себя ощущает, но владельцу хочется чего-то необычного)

Но вот рабочий аппарат (ноутбук, в данном случае) ограничивает лишь 3060 на 6 гб:

Поэтому предлагаем небольшой апгрейд до rtx 3080, закатываем рукава и приступаем:

Нас сразу же встречает первая проблема - система питания у всех устройств гигабайт оставляет желать лучшего. Не знаю, как так вышло, но последние лет 15 конкретно gigabyte ноутбуки \ видеокарты \ платы - больше всего любят гореть, то ли вина текстолита, то ли постоянная экономия на всём и вся. (Хотя, признаю, что rtx 4080-4090 линейки аорус \ гейминг \ аэро - весьма неплохие карты).

Родные Dr Mos NCP303150 были на 50а, поэтому мы, немного подумав, решили заменить их все на NCP303160 (60А). К сожалению, весь процесс добавления фазы я не сфотографировал, но он был не самым приятным, зато результат запечатлен на тепловизоре и осциллографе (Attention, звук!):

Учитывая, что мы имеем дело с гигабайтом - всё же перестраховываемся и вырезаем силовую дорогу, чтобы поставить предохранитель:

Пришло время снять старый чип 3060, который всё это время исправно служил хозяину ноутбука (к сожалению, апгрейд 3060 возможен только в 12 гб версию, по причине отключенного канала в самом ГПУ на нескольких уровнях).

Устанавливаем новый ГПУ и 8 чипов памяти по 2 ГБ! Что суммарно позволяет получить объем памяти в целых 16ГБ видеопамяти!

Ну и начинаем экспериментировать с биосами, которые данная плата сможет "переварить"

Видеобиос на 130-150вт оказывается слишком мощным для данной платы. Помимо этого при запуске игр ноутбук моментально вырубался (банально, мощности родного блока питания не хватало). Поэтому, дабы не рисковать - ограничиваемся биосом на 90вт:

А после - уже можно проверять видеокарту на полноценную нагрузку и отдавать счастливому владельцу :)

Вот такой необычный ремонт нас ждал на этот раз, достаточно интересный эксперимент. Спасибо за прочтение :)

По вопросам ремонта можно обратиться ко мне в Телеграм — @Bisenen.
А для бесплатной помощи по любому вопросу десктопного железа — в мою группу тг.

Всем привет, листал авито в поисках огрызка на поковыряться вечером и увидел такое чудо:

Цена неприличные 6к для такого хлама, решил сторговаться и взял за 3500р, ожидая легкого ремонта. Начнем. Трубка на столе:

Ситуация печальная, по пути домой телефон начал ловить радио, пытаться:) легкий ремонт отменяется, а я рассчитывал на простой реболл половинок с восстановлением пятаков, на фото в объявлении не было видно, что корпус гнутый, решил взять и такой, тем веселее. Разобрал телефон, внутри оказался рефаб с алиэкспресс, дисп естественно китай, вероятно hardoled(менялся недавно, как и акб, судя по всему куплены недавно).

Вот состояние платы, она не распаивалась ни разу, но вот видок у нее печальный:

Немного гнутая, камера не передает к сожалению, в реальности она еще более немного гнутая))), распаиваю, решил делать все безо всяких подогревов, побырому, жалеть тут уже нечего:

Ожидал увидеть тут кучу выдранных пятаков по раме, но выдрано буквально пять штучек, буду переносить все барахло на другую плату, начинаю с процессора:

К сожалению рука мастера дрогнула и пара пятачков улетела при зачистке от компаунда, но мне можно простить, последний яблочный проц я трогал более полугода назад, уже не занимаюсь ремонтами, больше как хобби, но от того и интереснее, будем восстанавливать:) первым делом я заливаю больной пятак, а точнее что от него осталось уф маской, дальше зачищаю:

После залуживаю пастой 217 градусов:

Возможно многие бы обошлись и этим, но я обычно припаиваю готовый пятачок и заливаю опять маской и зачищаю, выходит вот так:

Обязательно проверяю падение напряжения относительно земли, тут все в порядке, связь есть(не помню какая линия уже, но она относится к Nand). Да, чуть выше остальных пятаков, но при формирование припойных сфер из пасты, проблем с этим нету, вот комплект который нужно будет перенести на донорские платы:

Ну а дальше собираю проц, нанд и arb на донорскую верхнюю плату и пробую включить

Флюс amaoe m53

Дада все скучно и банально, плата донор кстати валялась уже довольно давно, пятачки по раме прилично окислились, многие знают, насколько замороченно их залудить в таком состоянии:) а вот и запуск пока только верхней платы:

Сверху остался комплект чипов для низа, который пока в пути, к сожалению в приличном состоянии у меня нижних плат не осталось, потому и Part 1. Во второй части предстоит еще проверить дот, вероятно он заблокирован, а так же поискать китайский корпус, ну и напоследок моя КАЛлекция огрызков, все они рабочие и в приличном состоянии(корпуса и дисплеи оригинал) потихоньку собираю, некоторые даже с коробками. Всем пока.

Неисправные, полуисправные, есть благородные какие-то.
Разбирал склад, выбрасывать жалко, а заниматься некому, да и некогда.
Может, кто даст ума.
Ну а нет, так выброшу)
Москва.

Во время поездки на Мальдивы счастливчик iPhone 13 Pro Max окунулся в океан. Достали его очень быстро, но увы, вода успела попасть вовнутрь устройства. Какое-то время все работало нормально. Это стандартная ситуация. Потому что со временем происходит процесс окисления. Позже iPhone начал греться и перезагружаться.

Что мы имеем?

После разбора устройство удалось включить.

Данные аналитики выдали код ошибки: неисправен датчик давления, который находится на шлейфе зарядки.

Визуально тоже видно, что есть ржавчина на шлейфе.

Вывод: нужно менять шлейф зарядки на котором расположен датчик давления и микрофоны

Снимаем материнскую плату, аккумулятор. Ставим оригинальный шлейф (снятый с донора). Важный пунктик, так как с неоригинальным он снова будет перезагружаться.

Вычищаем старый клей и собираем устройство с новыми проклейками (НЕ ГАРАНТИРУЕТ ЗАЩИТУ ОТ ВЛАГИ).

После тестирования iPhone 13 Pro Max работает исправно, выдаем клиенту и обязательно предупреждаем о том, что погружать в воду нельзя.
