Закреплено
Ответ на пост «На волне постов о мастерах с пикабу. Как меня @R.Fon кинул»3
Кинул значит? xD
UPD. Переписка в конце поста!!!
Давайте ситуацию иначе разверну. Телефон 2 часа пролежал в воде.

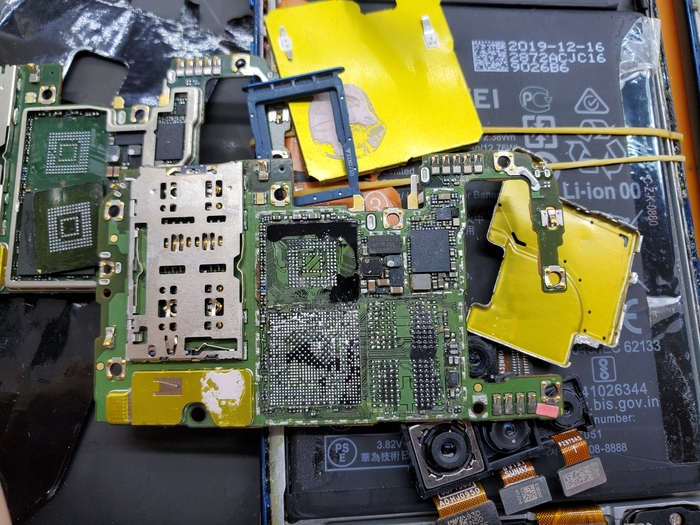

Плата имеет две ревизии с emmc и ufs памятью. Ваш на emmc и Вы купили на ufs.
Естественно перенос я сделал и только потом вкурил, что это не заработает. Нужен донор с emmc, о чём сосбно Вы спрашивали, как определить.
А никак, покупать, открывать и смотреть маркировки чипа, но я предложил вариант навесного монтажа просто вытащить 10 дорожек из под процессора и продублировать память, не срослось и до сих пор ищу подходящего донора плату отдельно, ну либо покупайте доноров до бесконечности, пока не попадёте в нужного. Я просто минимализирую Ваши расходы, но компенсация - время.
Но раз кинул, значит кинул.
Павел, пишите мне в личку, куда это отправить обратно.
https://t.me/RFon_service
Мой телефон всегда на связи, кроме понедельника. А ещё надо найти фотки, пост хотел делать с этим годовалым ремонтом.
Вот этот телефон. Он никуда не делся, всё на месте:
Все сданные телефоны годами лежат и никуда не выбрасываются!!!
Могу ещё переписки скинуть для подтверждения, но думаю этого достаточно.
UPD!!!
Не думал, что будет такой ажиотаж, думал пару десятков плюсиков и забылось но нет!
Выкладываю переписку из своей группы о том, что ТС был в курсе, что я ищу донора.
Заметьте, дата 19 июня 2023 года.
Ссылка на коммент:
https://t.me/rfonchat/6726
Для ленивых:
Как видите, многие тут в посте поливали меня грязью, хотя клиент был в курсе, что я занимаюсь поиском донора сам!
Личная переписка была удалена, но она была, либо автоудаление, либо ещё что-то уже не важно.
Важный момент:
Я не брал денег за работы с клиента (оплата только после окончательного согласования и выполненных работ)
Стоимость ремонта была изначально согласована 10 тысяч и не менялась со временем!
Телефоны собраны в то состояние, в котором были:
Чипы на плате 100% рабочие
Еммс
И самое важное:
Я не отказывал клиенту в ремонте и до этого утра телефон находился в статусе ожидания запчастей!!!
На клиента не держу обиды, может забыл, что я ему говорил. Не важно.
Отправка будет этому мастеру, моему персональному хейтеру, который очень захотел испортить мне репутацию из принципа (потом расскажу о плюсах, если он конечно сможет доделать, в чём я сомневаюсь немного:
Жду ответный пост, как ты перекинул трио и сделал тоже самое, что сделал бы и я, найдя подходящего донора.
P.S: на данный момент у меня 100% восстановление данных из этого телефона, клиент не дождался подходящего донора.
Показать полностью
11

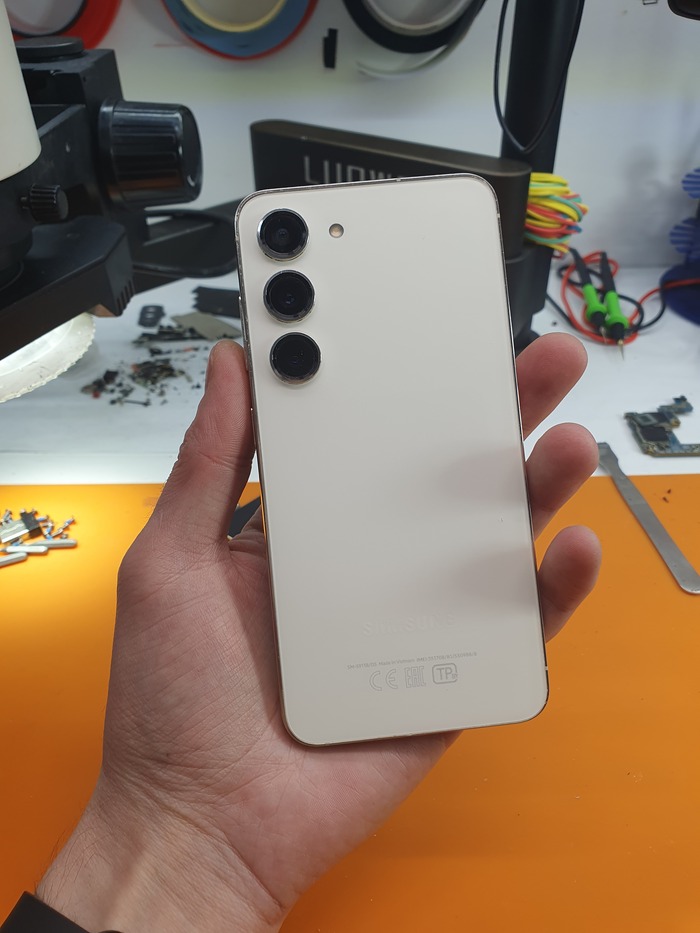

Чутка подвзорвался. Samsung s23
Этот юнит - всё!
Закончился.
Приволокли выключенным.
Предыстория:
Вечером поставили впитывать энергию, а утром никого. Объелся видимо)
В сэрвисах не был, даже муха ни це-це
Мама этого мелкого телефона тут очень маленькая с плотной посадкой микросхем и имеет 2 этажа плат, скреплённых между собой рамой
При подаче напрямую от блока питания доска в выключенном состоянии поджирает 50мА тока, а должно быть по нулям
Штош. Предыстория есть, а значит если телефон стоял на заряде, то смею предположить типовую проблему с контроллером заряда. Находится он тут - рядом с процессором.
Max7705C. Данный кусок кремния стоит во многих линейках Samsung, начиная от s10 и заканчивая s23 с процессорами exynos
Чтобы убедиться, что дело в нём, подключаю помощника - тепловизор.
Он позволяет с точностью до 1 градуса определять нагрев на расстоянии от 10см до 495 метров (ох я сомневаюсь что так далеко)
Но мне больше 30см и не нужно. Греется? Греется. От зарядки ничего не потребляет? Нет. Сначит на спиливание
Спиливаю и украдаю с трупа от s20fe, который уже был восстановлен для данных, но оставили на запчасти и как видно с него ушла уже оператива и теперь этот контроллер))
Но. Основная причина оказалась на обратной стороне платы, так как от зарядки уже пошёл ток 600мА, а новый контроллер закипел на все деньги, а это говорит о том, что во вторичной цепи есть беда и сидела она под надёжной защитой защитного экрана:
Hello)
Хорошо горело)
Вычищаю весь горелый текстолит, микросхема над которым выжрала 4 слоя платы...
Но и телефон после этого запустился. А чего ему не запуститься?
Горелая микросхема - дуплексер wifi (переключение между диапазонами от одной антенны)
На послойной схеме слоёв видно
Что по сути не всё так страшно. Горело между землёй и главной линией питания всей платы, не тронув мелкие дороги в слоях, хотя они прям рядом.
Восстанавливаю линии питания и часть дорожек на поверхности
И пихаю новый дуплексер
Вот и хорошо
Далее сборка с дополнительным обмазыванием термопеском для лучшего охлаждения на корпус
Чё случилось спросите Вы?
Да хз. Либо переключался постоянно между 2.4 и 5ггц и кончился от нагрева, так как стоял на зарядке, либо обновку качал и не выдержал)
Хз короче, но судя по тому, что в этой микросхеме 2 кристала и взорвался именно 2.4ггц, то выводов в этой ситуации всё равно у меня нет xD
Случайность)
Стоимость восстановления, кстати, всего 10 тысяч.
А задать вопрос по ремонту только телефонов или планшетов можно мне в личную тачку
Китайское из списка:
techo
infinix
Sony
blackberry
Nokia
Lenovo
Motorola
Сварку и атомный елдакол, а так же любой планшет от ноунейминговых компаний в ремонт больше НЕ БЕРУ.
Остальное, не входящее в этот список - велком.
Ноуты, видеокарты, часы, наушники и фотоаппараты не делаю!
Кроме:
Увеличение ssd только на macbook m1, m2 и скоро m3:
Замена аккумуляторов и микрофонов только в airpods 1 и 2 серии:
ОЗУ на m1 и m2 увеличить нельзя!
Macbook air m1 2020 a2337 Увеличение оперативной памяти с 8 до 16gb. Эксперимент за 100 тысяч рублей
Переклейкой и полировкой стекла не занимаюсь!
Меняю модуль строго на оригинал сразу!
Канал с анонсом таких постов и прочими радостями тут:
Глючный ютуб с видеокарточками моих ремонтов тут:
Сайт с ценниками:
А по сверхважным вопросам зовите меня тут по призыву @R.Fon
Увидимся))0
Показать полностью
25

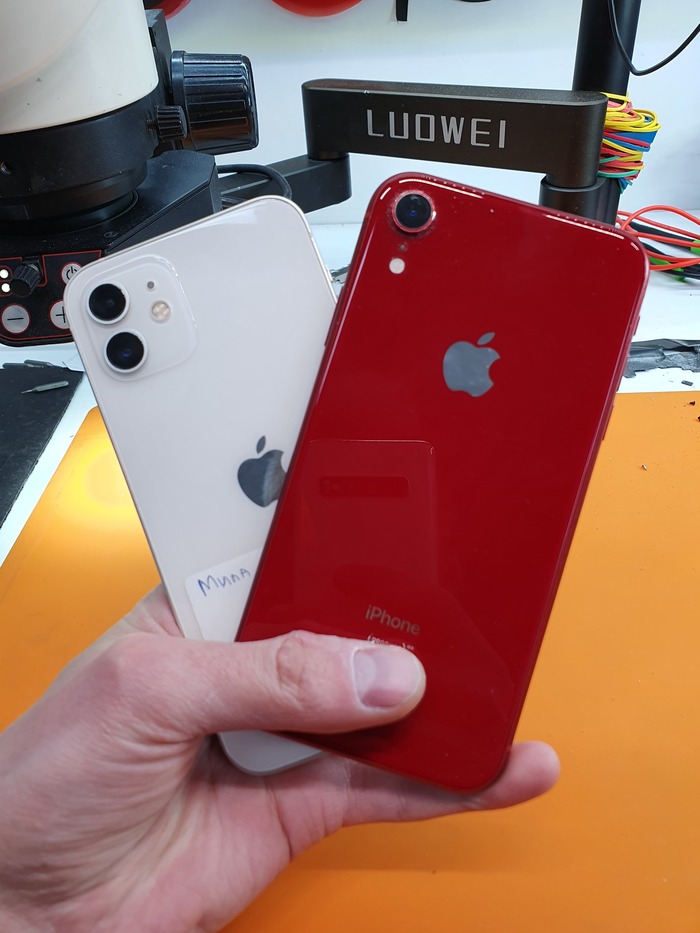

Автобус смерти. Iphone XR & Iphone 12
С чего бы начать?
Пожалуй начну с красненького, ведь его ещё не смотрели профессионалы с наклеенным ценником из 90х)
Итак предыстория:
Ехали подружки из Воронежа в Москву (аналог Москва-Воронеж не догонишь) на автобусе и под Тулой оба телефона нужно было подзарядить, ибо тиктоки кончились и вот вставили в usb первый 12. Моргнул молнией и перестал заряжаться и чо, надо же проверить это и на втором 🤦♀️
Итог: отработали до пустого аккумулятора и конец. Оба трупы)
Не ну а чо: все так делают, а чем я хуже)) Тоже прыгну xD. Эх, детишки))
Относили в сэрвис на диагностику "мастеру у дома". Вердикт:
"Это нельзя сделать. Вам менять материнскую плату"...
Ясна. Принесли ко мне.
Щас всё будет.
Разбираю все яблоки на спец.тачанке, чтобы не оставлять следов разбора на корпусе.
От блока питания вполне себе арбайтен
А значит начинает выступление первая, самая популярная и заезженная до нейтронной звезды, типовуха - контроллер USB или Gidra.
Находится она под шкуркой охлаждения рядом с процессором:
Сильно паять тут нельзя, есть вторая типовуха - отвал процессора
Поэтому метод спиливания тут подходит как нельзя кстати:
И уже на припой 148° пихается рабочий
С этим ясно. На очередь iphone 12:
Тут, чтобы добраться до необходимого контроллера, доски нужно раздвинуть на горячей плитке:
И делается всё тоже самое, что и с XR
Правда заряжаться он стал только в выключенном состоянии, а состояние аккумулятора показывал "остаток 0", значит приехало ещё в контроллер заряда, под названием TIGRIS и это в лучшем случае.
Тут он тоже рядом с процессором и требуется спиливание:
Далее посадка нового, но уже на припой 183°, так как это контроллер заряда и он греется, а значит если использовать припой подешевле, то со временем он развалится от перегрева. Нет. Не расплавится, а растрескается и микра отвалится. Не вся, а частично.
После запайки рамы телефон не включился...
А причина - короткое замыкание на нижней плате по линии 1.8в
Сжатие 20% по шкале шакалов)
Вот уже интереснее.
На схеме видно, что эта линия соединяет как раз тот дохлый тигрис и несколько микросхем на нижней доске. С верхом ОК, так как он запускался отдельно, а вот при соединении низа - геймовер.
Распаял и на прозвон всю доску, вернее подал 1.8в на линию и начала греться вот эта микра:
Заменил, снова запаял доски и вот:
Ну понятно. Нет сети.
Искать что кончилось на плате перебирая микросхемы не стал, а просто взял донорскую заблокированную доску и перекинул необходимое туда.
Так как ревизии плат одинаковые, то достаточно модем, wifi и eeprom модема:
Теперь, чтобы постоянно не возиться с распайкой - спайкой, использую трафарет
Вот так он собирается и включается:
Сеть есть? Есть. Теперь можно спаивать раму и если после запайки не взлетит, то значит, что просто рама не допаялась, а не что-то на новой доске недосело)
После собирается красиво со всеми чистками и проклейками
Всё работает
Вот так детишки принесли мне:
7000р за iphone XR
И
15000р за iphone 12
Хороший автобус))
А задать вопрос по ремонту только телефонов или планшетов можно мне в личную тачку
Китайское из списка:
techo
infinix
Sony
blackberry
Nokia
Lenovo
Motorola
Сварку и атомный елдакол, а так же любой планшет от ноунейминговых компаний в ремонт больше НЕ БЕРУ.
Остальное, не входящее в этот список - велком.
Ноуты, видеокарты, часы, наушники и фотоаппараты не делаю!
Кроме:
Увеличение ssd только на macbook m1, m2 и скоро m3:
Замена аккумуляторов и микрофонов только в airpods 1 и 2 серии:
ОЗУ на m1 и m2 увеличить нельзя!
Macbook air m1 2020 a2337 Увеличение оперативной памяти с 8 до 16gb. Эксперимент за 100 тысяч рублей
Переклейкой и полировкой стекла не занимаюсь!
Меняю модуль строго на оригинал сразу!
Канал с анонсом таких постов и прочими радостями тут:
Глючный ютуб с видеокарточками моих ремонтов тут:
Сайт с ценниками:
А по сверхважным вопросам зовите меня тут по призыву @R.Fon
Увидимся))0
Показать полностью
26
Красный конвертик, а что внутри? Open?
Open, open xD
OnePlus Open
Который немного расслабился в одном уголке)
Для поиска:
Oneplus open замена дисплея
Дорого ли ремонтировать данную радость?
Да не очень.
Чтобы добраться до шлейфа внутреннего экрана не обязательно распидoрaшивать весь телефон, достаточно отклеить внешний и открутить 3 винта
А после выдрать старый дисплей из рамы, предварительно сняв защитный пластиковый ободок по кругу
Далее закупается, вернее уже был закуплен "новый" старый дисплей, который снят с нового телефона. Это видно по усосанной задней части. Разводы от спирта
А почему с нового?
Нет никакого залома на месте изгиба, а значит ещё ни разу не закрывался
Для вклейки таких модулей я подобрал вспененный двусторонний скотч, который плюс-минус по высоте совпадает с оригинальным.
По кругу заливаю силиконовым герметиком и пристраиваю пластиковую рамку.
Закрываю и отправляю под прищепки на ночь сохнуть.
И на след. день таким же методом приклеиваю внешний дисплей
Вот первое открытие и сразу уже заметен изгиб матрицы.
Угадай куда смотрю?)
Стоимость замены составила всего лишь 42 тысячи рублей.
Далее это упаковывается и отправляется в...
А я уже не помню куда)
Мне много посылок отправляют. За неделю я бывает и по 3 раза хожу получая и отправляя по 3-6 упаковок со всей России и ближайших стран где есть сдек. Последние были пиксели из Болгарии)
Увы, данный метод замены имеет свои мелкие косяки:
Чуть кривовата приклеилась пластиковая рамка, но это заметно только под микроскопом
И немного, на полмиллиметра, пролюбился с позиционированием самого дисплея, что фронталка малость сместилась, но на картинку не влияет
Всё это заметно при детальном исследовании под микроскопом.
В общем. В общем самая лучшая замена таких дисплеев - замена сразу в раме. Дороже, но по заводскому, ибо при ручной замене всегда будут косячки и приклеить дисплей как задумано инженером не выйдет, кто бы что не говорил.
Конкретно для этой модели вообще не нашёл дисплея в раме, когда на самсунги можно найти любой цвет и вкус, и даже новый service pack прямиком из Вьетнама)
Напишите в комментариях что думаете по поводу раскладушек? Баловство или всё же полезная тема?
А задать вопрос по ремонту только телефонов или планшетов можно мне в личную тачку
Китайское из списка:
techo
infinix
Sony
blackberry
Nokia
Lenovo
Motorola
Сварку и атомный елдакол, а так же любой планшет от ноунейминговых компаний в ремонт больше НЕ БЕРУ.
Остальное, не входящее в этот список - велком.
Ноуты, видеокарты, часы, наушники и фотоаппараты не делаю!
Кроме:
Увеличение ssd только на macbook m1, m2 и скоро m3:
Замена аккумуляторов и микрофонов только в airpods 1 и 2 серии:
ОЗУ на m1 и m2 увеличить нельзя!
Macbook air m1 2020 a2337 Увеличение оперативной памяти с 8 до 16gb. Эксперимент за 100 тысяч рублей
Переклейкой и полировкой стекла не занимаюсь!
Меняю модуль строго на оригинал сразу!
Канал с анонсом таких постов и прочими радостями тут:
Глючный ютуб с видеокарточками моих ремонтов тут:
Сайт с ценниками:
А по сверхважным вопросам зовите меня тут по призыву @R.Fon
Увидимся))0
Показать полностью
17
Размер имеет значение
Кому-то нравится большой и тонкий, кому-то очень большой да потолще, а есть люди, у которых маленький...
Некоторые предпочитают мощный, а кому-то и вяленького достаточно для своих задач, но что если хочется маленький, толстый и мощный?
Как Вы поняли, далее речь пойдёт о телефонах и конкретно о той модели, которую хотят не только лишь все.
Рождённый, чтобы умереть.
Asus Zenfone 8 не включается.
Последний мощный из мелких.
В конце 2020 века TSMC выпускает в массовое производство первый 5-нм дракон под названием snapdragon 888, который обещал шикарную производительность с пониженным энергопотреблением и как Вы думаете кто первый всадил его в свой...
смартфон?
Китайсы с линейкой xiaomi mi 11, а чуть позже потянулись и другие производители: Asus, со своим знаменитым RogPhone 5, линейка Samsung s21, OnePlus и даже Sony приволоклась со своим Xperia PRO-I
Надо ли говорить, что камушек получился очень горячий, а система охлаждения на это рассчитана не была?
Так вот.
У большинства вендоров хватило мозгов понизить апетиты процессора, тогда как китайцы:
-"А давай-ка на все деньги выкрутим цифры"
и сверху ещё подразогнали чип, который стал называться 888+.
Первые партии телефонов xiaomi mi11 начали сыпаться с отвалами процессоров даже в свой гарантийный период, а те, кто пережил - сразу после гарантии или спустя 2 года после покупки.
Asus не отставал:
Почему так?
Как ранее и говорил - охлаждения нет и сколько бы туда термосмазки не залили, этого недостаточно. Чип имел внутренний перегрев, который пофиксили в gen1.
Так о чём я? Ах да, точно. О мелком.
Данный юнит имеет двойной двухэтажную плату вот таких размеров:
Со горячим камешком посередине
Процедура реболлинга тут достаточно простая для меня. А чо там, снял ОЗУ:
Которая сидит сверху процессора и не закрывает его полностью и следом проц.
Именно этот этап один из самых важных - снять процессор, который в 4 раза тоньше рублёвой монеты, без повреждения кристалла.
Теперь это дело подвергается непосредственно насилованию реболлингу.
Сначала чистка от старого деградировавшего бессинцового припоя на ОЗУ:
И наяривание мягких свинцовых шаров на неё же:
Такая же процедура делается и с процессором:
На фотокарточке ниже тёмные зоны и есть развалившийся заводской бессвинцовый припой и последующий отвал чипа
Так же через трафарет отфутболивается:
Вся эта радость готовится к разогреву и запайке обратно:
Сначала проц:
Потом сверху пристраивается оперативка:
И сижу жду, когда аккум сглотнёт немного зарядки
Чтобы толкнуть:
И проверить, живая ли оборудка после таких действий
После всех необходимых действий воссоздаётся заново вся термосмазка:
И упаковывается обратно в Нижний Новгород
Я и сам ходил с маленьким:
Пока тот не кончился и я решил увеличить себе размеры, перейдя с Samsung s10e, на Samsung s10.
Стоимость моих услуг в данном случае составила всего 15 тысяч рублей за полтора часа.
Задник менять не стали, важнее было схоронить данные.
Важно:
Данные выше 6 андроида можно сохранить только после полноценного запуска телефона и исключительно с живой родной связкой процессор-чип памяти и в некоторых моделях arb, nvm и nfc!
Пойду займусь следующим))
А задать вопрос по ремонту только телефонов или планшетов можно мне в личную тачку
Китайское из списка:
techo
infinix
Sony
blackberry
Nokia
Lenovo
Motorola
Сварку и атомный елдакол, а так же любой планшет от ноунейминговых компаний в ремонт больше НЕ БЕРУ.
Остальное, не входящее в этот список - велком.
Ноуты, видеокарты, часы, наушники и фотоаппараты не делаю!
Кроме:
Увеличение ssd только на macbook:
Замена аккумуляторов только в airpods 1 и 2 серии:
ОЗУ на m1 и m2 увеличить нельзя!
Macbook air m1 2020 a2337 Увеличение оперативной памяти с 8 до 16gb. Эксперимент за 100 тысяч рублей
Переклейкой и полировкой стекла не занимаюсь!
Меняю модуль строго на оригинал сразу!
Канал с анонсом таких постов и прочими радостями тут:
Глючный ютуб с видеокарточками моих ремонтов тут:
Сайт с ценниками:
А по сверхважным вопросам зовите меня тут по призыву @R.Fon
Увиди...
Погоди. Не уходи:
Вот теперь увидимся))0
Показать полностью
26
1
Продолжение поста «Macbook air m2 a2681. SSD upgrade»2
И снова здрасти)
Пришёл сюда ответить на этот комментарий:
С замерами до и после апгрейда накопителя.
Итак, в действительности на air и pro с 256гб памяти скорость ssd в базе такая:
Надо ли говорить, что на древнем m1 в базе 256гб производительность на 80% выше?
Почему так сделали на м2 понятно - все брали air версию, ведь она дешевле и разницы с прошкой в плане железа вообще никакой, да и внешне отличий почти никаких и как заставить пользователей платить больше?
Банально: срезать скорость в базе почти в 2 раза и сделать это довольно легко, нужно просто...
Не ставить второй чип памяти.
А рассказала ли сама компания об этой радости пользователям?
Нет и даже блогеры, которым раздавали ноуты для обзоров не сразу выкурили, потому что раздавали их на 512 или 1тб, а там уже распаянно 2 чипа.
Короче, Тимми снова очень жоско налюбил пользователей.
И вот мне реально не понятно, зачем так делать, это же репутация компании, да ещё и с такой дикой капитализацией ничего не стоит запихнуть второй чип как это было на м1. 128 и 128. Копейки.
И вот пользователь купил, выяснил это и чо делать? Продают и берут с памятью больше, теряя при продаже часть денег, а компании уже без разницы
Они своё заработали и вот допустим человек не хочет по каким то причинам менять ноут, места не хватает и тут я предлагаю свои услуги по апгрейду и увеличению скорости работы ноута)
Потребуется два чипа, снятых с такого же ноутбука. Они почти не юзанные и оригинальные.
Атвичаю, арыг!
Я не буду подробно показывать как это сделать, ведь можно по ссылкам ниже пройти и посмотреть полный вариант, тут только вот это
Как скажет китаес: тепловая графическая шпаклёвка с повышенный содержанием люмини.
Характеристика: 15W/mk
Далее обычная прошивка для привязки чипов к процессору через второй мак
И вот новые характеристики:
Как видите, все параметры выросли почти в 2 раза.
Почему так?
Запись и чтение ведется сразу по двум чипам.
Ноуты на которых при апгрейде увеличивается производительность:
A2361 с 256гб до 1/2тб
A2779 с 512гб до 1/2/4/8тб
A2442/A2485 с 512гб до 1/2/4/8тб
Такие дела)
Стоимость данного апгрейда до 1tb с увеличением производительности ноута всего 30 тысяч рублей.
Еще раз.
До:
После:
А задать вопрос по ремонту только телефонов или планшетов можно мне в личную тачку
Китайское из списка:
techo
infinix
Sony
blackberry
Nokia
Lenovo
Motorola
Сварку и атомный елдакол, а так же любой планшет от ноунейминговых компаний в ремонт больше НЕ БЕРУ.
Остальное, не входящее в этот список - велком.
Ноуты, видеокарты, часы, наушники и фотоаппараты не делаю!
Кроме:
Увеличение ssd только на macbook:
Замена аккумуляторов только в airpods 1 и 2 серии:
ОЗУ на m1 и m2 увеличить нельзя!
Macbook air m1 2020 a2337 Увеличение оперативной памяти с 8 до 16gb. Эксперимент за 100 тысяч рублей
Переклейкой и полировкой стекла не занимаюсь!
Меняю модуль строго на оригинал сразу!
Канал с анонсом таких постов и прочими радостями тут:
Глючный ютуб с видеокарточками моих ремонтов тут:
Сайт с ценниками:
А по сверхважным вопросам зовите меня тут по призыву @R.Fon
Увидимся))0
Показать полностью
14
Слегка утонул. Samsung s22 ULTRA2
Яблоки говорит ремонтировать дорого xD
Есть обычный древний Samsung s22 ultra
Данная радость с заявленной влагозащитой немного хлебнула водички и естественно игрушка закончилась.
Samsung s22 ultra не включается.
Понятное дело что не включается, ведь после попадания влаги сначала коротнул дисплей, выжрав кусок текстолита на основной плате
И только потом закис коннектор аккумулятора и отрубилось питание.
Сервисы отказывались от ремонта, ибо лапки.
Прогар серьёзный, ибо я начал расковыривать слои и тут восстановление 6 слоёв может и получилось бы, но при запайке нового коннектора дисплея на плату всё развалится, так что этот вариант не годится. Этот шлейф тоже в мусорку.
Значит. Значит половиню плату:
В отличии от яблока, тут доски припаяны на точно такой же безсвинцовый припой, как и все микросхемы на плате, да ещё залито немного компаундом и разделение довольно сложное - нужно расплавить припой так, чтобы не потекла нижняя часть рамы и процессор на обратной стороне:
Да, верхушку я тупо отрывал от основной платы и поэтому на ней отлетело большое количество контактов. Но она уже не потребуется, это в мусор.
В общем это уже не интересно.
Готовлю донора.
Донор стоит 23 тысячи, ибо плата не ростест и найти её рабочей та еще задача, а нужна именно рабочая!
Вообще, вообще. Если клиент сам хочет заморочиться и сэкономить чуть средств, то может сам искать подешевле, ведь я не церемонясь пойду и куплю нужного мне донора в магазине за фулл прайс с доставкой и мне без разницы сколько это стоит, ведь я ещё и предоплату за донора возьму, предварительно согласовав стоимость.
Важное уточнение:
Работоспособность логической части чипов можно определить только переносом на рабочую плату, поэтому всегда есть вероятность того, что я уже давно вожусь с трупом и если не взлетит, то донор оплачивается в любом случае, а я не получаю денег за работы, поэтому в моих интересах не просрать время зря и сделать максимально возможное восстановление.
Вот.
Основная часть платы на утопленнике не пострадала, поэтому от рабочего донора мне потребуется только верхушка с сотовыми сетями и переходящими коннекторами зарядки и дисплея.
На полностью рабочем доноре разделение происходит уже со стороны процессора с подачей 500 градусов горячего воздуха, убивая всё: проц, память и контроллеры. Важно сохранить в хорошем состоянии тонкую плату с сетями и коннекторами, которая будет садиться уже на утопленную для восстановления данных.
Подготавливаю основную плату.
Зачищаю остатки заводского припоя и компаунда
Ошариваю раму на низкотемпературный припой через трафарет
Вот уже почти готовый набор для извлечения данных, а всё что ниже - убитый мусор.
Далее это дело присаживается на подогреве, немного помогая сверху феном по краям платы
Ну и фсё. Делов то)
Проверку осуществил на полностью рабочем дисплее
Тогда как на родном сгнил коннектор и вообще не факт, что матрица жива
Но попробую восстановить коннектор, вдруг взлетит)
Выклеивать дисплей я не стал, а просто соскоблил паяльником гнилой разъём
И с донорского битого дисплея, которого мне как раз прислали сдеком из Нижнего Новгорода на замену дисплея:
Украл нормальный, предварительно спросив о воровстве xD
Во. Дисплей менять не потребуется.
Далее мелкие работы по восстановлению шлейфа зарядки, ибо хоть шлейф и стоит 250р, но курьер за доставку возьмёт ещё 700 рябчиков и минусом тыщу из общего ремонта, а это на минуточку стаканчик кофе в Азбуке вкуса, тратить не хотелось бы, поэтому восстановлю родной.
Чё там, один контакт всего пострадал (для понимания - шлейф дисплея сгорел, его в мусор, а шлейф на зарядку восстановил).
Аккум тоже сгнил, поэтому заменил на другой.
Теперь всё)
Общая стоимость восстановления данных составила всего 50 тысяч рублей без гарантий дальнейшей работоспособности.
Важно!
Данные восстановить можно только после запуска телефона с РОДНЫМИ процессор и память, а также вводом валидного пароля!
Никаких других способов после андроида 6 нет и не будет!
А задать вопрос по ремонту только телефонов или планшетов можно мне в личную тачку
Китайское из списка:
techo
infinix
Sony
blackberry
Nokia
Lenovo
Motorola
Сварку и атомный елдакол, а так же любой планшет от ноунейминговых компаний в ремонт больше НЕ БЕРУ.
Остальное, не входящее в этот список - велком.
Ноуты, видеокарты, часы, наушники и фотоаппараты не делаю!
Кроме:
Увеличение ssd только на macbook:
Замена аккумуляторов только в airpods 1 и 2 серии:
ОЗУ на m1 и m2 увеличить нельзя!
Macbook air m1 2020 a2337 Увеличение оперативной памяти с 8 до 16gb. Эксперимент за 100 тысяч рублей
Переклейкой и полировкой стекла не занимаюсь!
Меняю модуль строго на оригинал сразу!
Канал с анонсом таких постов и прочими радостями тут:
Глючный ютуб с видеокарточками моих ремонтов тут:
Сайт с ценниками:
А по сверхважным вопросам зовите меня тут по призыву @R.Fon
Увидимся))0
Показать полностью
27
Поиграли и хватит. Iphone 15 Pro Max1
Прослужил данный юнит 1 год 3 месяца и закончился.
В общем, речь сегодня пойдёт о старой технике, которую купили "новой" из магазина:
Iphone 15 Pro Max не включается.
Вечером поставили заряжаться, а утром так и не проснулся.
Сервисы, куда таскали эту дохлую радость, разводили лапками с вердиктом - "мы не знаем что с ним", телефон больше не восстановить, данные потеряны.
Не удивительно, что один из моих подписчиков тут на Пикабу читает мои статьи и отправил клиентов ко мне.
Взрываю консерву:
Вот мне всегда было интересно,
Ну разобрал ты у себя в сервисе телефон, подключил аккум, не заработало и ты не знаешь что с ним, понятно, что твой максимум менять дисплей и разъём, но ё, закрути ты все винты обратно
Вот вечно такая история. Винтов в сервисе не хватает? Так купи. На алике килограмм за стакан риса можно найти, но нет. Оставим один не закрученный, ведь мы такие занятые, дисплеи кидаем на яблоках и нет времени на эту ерунду.
А не смогли ничего отдиагностировать по той причине, что телефон от блока питания висит на 100мА.
И это не первичная цепь - это уже после нажатия на кнопку включения.
Я могу рассказать десяток причин, почему телефон себя так ведёт, но разберу конкретный случай, ведь телефон уже был в ремонте и предыдущие модульщики точно сюда не заглядывали и расскажу почему.
Плата уже распаивалась и ставилась на подложки, чтобы сохранить термопесок внутри половинок.
Скажу так, если уже один раз распаяли, то эту пасту нужно заново собирать и мазать на одну из половинок и потом заново сжимать доски при запайке, иначе толку никакого не будет. Весь этот охлад будет висеть в воздухе. Короче в этом случае сделали бесполезность.
А кто сделал? Точно не у нас тут. Так делают китайцы у себя в цехе по повторной пересборке и продаже "новых из коробки" яблок на али или подсовывают в партии нашим крупным магазинам, ведь всё это закупается серым и чинейзи ничего не стоит на десять реально новых, положить два идеально восстановленных, а далее разбирайтесь сами.
Конкретно этот телефон был куплен на моём районе Таганской, у яйцеголового оператора.
Тут сразу возникает вопросик - а чё не по гарантии?
Ну да, большинство же не знает о расширенной на 2 года и думают ну год прошёл, всё, а по факту можно ещё пободаться с магазином по этому поводу и тут уже вопрос времени - кому-то не хочется терять время и сразу несут в сервис - быстрее будет, да и судя по тому, что видна пайка главного интерфейсного контроллера питания
И по внешнему виду платы, то на гарантийном ремонте скорее всего завернут с вердиктом - "постороннее вмешательство" и магазин прав, попробуйте доказать обратное.
В общем что есть, то есть. Переделываю, вернее сразу меняю этот контроллер и наблюдаю следующую картину на виндасе:
А на маке:
Причину знаю - неисправность чипа памяти или его отвал.
Сделал ставку на последнее, ведь китайский цех по пересборке - это про скорость и никто там не замарачивается со спиливанием чипа с минимизацией нагрева платы, а отпаивают как есть и плевать сколько это будет работать после. Главное пережить доставку и распаковку)
Чип памяти находится на обратной стороне платы прямо под этим контроллером. Снимаю:
Оставшиеся ровные серые столбы припоя - ну прям видно что отвал.
Переделываю по своей стандартной практике реболла или увеличения памяти:
А дальше запайка обратно межплатной рамы и сборка с новой влагозащитной проклейкой:
Общая стоимость с учётом дополнительно установленного винта составила всего 25 тысяч рублей.
Сделал за пару дней вместе с тестированием. Лёгкий и понятный ремонт.
Всё раб)
А задать вопрос по ремонту только телефонов или планшетов можно мне в личную тачку
Китайское из списка:
techo
infinix
Sony
blackberry
Nokia
Lenovo
Motorola
А так же любой планшет от ноунейминговых компаний в ремонт больше НЕ БЕРУ.
Остальное, не входящее в этот список - велком.
Ноуты, видеокарты, часы и наушники не делаю!
Кроме увеличения ssd на macbook:
ОЗУ на m1 и m2 увеличить нельзя!
Macbook air m1 2020 a2337 Увеличение оперативной памяти с 8 до 16gb. Эксперимент за 100 тысяч рублей
Переклейкой и полировкой стекла не занимаюсь!
Меняю модуль строго на оригинал сразу!
Канал с анонсом таких постов и прочими радостями тут:
Глючный ютуб с видеокарточками моих ремонтов тут:
Сайт с ценниками:
А по сверхважным вопросам зовите меня тут по призыву @R.Fon
Увидимся))0
Показать полностью
17
Macbook Pro m2 pro a2779. SSD UPGRADE TO 2TB
Сегодня под апгрейд попал среднебюджетный ноут от яблочной фермы:
Конкретно эта модель - Macbook pro с чипом m2 pro (10 ядер: 6 хороших и 4 пойдут).
Есть ещё такая же модификация с 12 ядрами, но ввиду разрыва в стоимости и незначительной производительности её особо то и не хотели.
Вот как покупаются яблочные ноуты?
Проц норм, озу есть, а хранилища хватит и 512gb)
На мак. В 2025. 512 xD
И когда возникает вопрос нехватки хранилища, начинают шерстить яндекс в поисках решений и натыкаются на этот пост.
Как многие не знают - яблочная компания в своих ноутбуках уже давно отказалась от съёмных накопителей в пользу быстродействия ноута, ведь дополнительное соединение как бы там ни было, но немного режет чтение/запись, а тут у нас 2025 век - век цифорок. Чем больше - тем хорошо)
Ну и получился хороший маркетинговый ход, ведь продать один и тот же ноут с памятью в два, четыре, восемь раз больше, можно в разы дороже, чем юсер пойдёт, купит какой нить Evo от Samsung и вставит в это яблоко, а если ноут уже куплен и места не хватает - подписка icloud облака к Вашим услугам)
Тройной профит)
Спеки сейчас такие:
500гб. Маловато будет.
На самом деле клиенту хотелось бы больше, желательно 4TB, но стоимость апгрейда между 2tb и 4tb довольно существенна - в 2 раза, поэтому 2tb это база как по стоимости апгрейда, так и по наличию места.
Итак:
На карточке сверху в верхнем углу, левый радиатор, можно заметить дополнительную субстанцию, которая никак не задокументирована в базе эпол:
Домик паука)
Не ну а чо? Тишина, тепло, хорошо, ветерок от кондиционера иногда включается. Шикарное место.
Паук значит к деньгам) Моим деньгам xD
Так же можно заметить в свободном доступе 3 пустых слота под ssd и 1 полный. На обратной стороне так же.
Итого 8 слотов с максимально допустимым объёмом накопителя на данный момент до 8TB (1 чип 1tb от 14 айфона на слот).
Занято 2 по 256gb.
Данный апгрейд не только увеличит хранилище на машинке, но и немного её ускорит, ведь теперь будет стоять не 2 чипа, а 4, соединённых в raid:
Скорость чтения увеличивается с 2900 до 5300mb/s, а вот запись осталась на прежнем уровне 3300mb/s. Хз, но должно было чуть подрасти) Лан, в следующий раз скрины покажу, щас не фоткал.
Демонтажирую мать из корыта:
Делаю разметку чипов согласно порядку запайке в слоты. Это важно и готовлю резисторную книгу
А для чего книга, спросите Вы?
А для того, что на пустых слота не распаяна обвязка питания и соединения всех четырёх чипов в raid.
Тут всё просто: нужно всего штук 12 резисторов разного номинала, 8 конденсаторов и всё, тогда как при апгрейде до 4Gb/8Gb потребуется уже добавление двух контроллеров питания на другой стороне платы и их обвязка, поэтому и ценник выше - возни больше. Плюсом эти контроллеры ещё и с процессором подружить нужно. Ну это я на потом покажу, там ценник выше сотки)
Спросите: а куда, чо как паять?
Есть схемы и фото платы. По ним я посидел 2 часа и нарисовал себе карту соединений.
Да, можно конечно спросить было у китайца, но я сам как-то привык разбираться и делать для себя солюшки. Более того, когда делаешь самолично, то это хорошо запоминается.
Вариант тестирования. Конечный уже доработан и залит компаундом.
С типоразмером конденсаторов я конечно пролюбился, поставил сначала для пробы и как то не очень уверен, что там есть нужные 0.22uF, поэтому потом снял с iphone 14 pro max, ведь это pcie шина, а значит нужно точно и нет точнее нигде, кроме как в такой же схеме соединения)
После, как и любой iphone или ipad, при замене чипа, мак нужно прошить и только он не упадёт в аварийный режим сам - ему нужно помочь и для этого замыкаю необходимые дорожки на плате force_dfu, а после прошиваю через свой шикарный ноут)
По итогу выходит хорошо, как и задумано:
Стоимость такого апгрейда на данный момент всего 45.000р
По времени заняло целый день, между которым делались всякие другие радости)
А задать вопрос по апгрейду или ремонту только телефонов или планшетов можно мне в личную тачку:
Китайское из списка:
techo
infinix
Sony
blackberry
Nokia
Lenovo (кроме серии legion)
Motorola
А так же любой планшет от ноунейминговых компаний в ремонт больше НЕ БЕРУ.
Остальное, не входящее в этот список - велком.
Ноуты, видеокарты, часы и наушники не делаю!
Кроме увеличения ssd на macbook m1 и m2 и замены аккумуляторов в airpods 1/2.
Переклейкой и полировкой стекла не занимаюсь!
Меняю модуль строго на оригинал сразу!
Канал с анонсом таких постов и прочими радостями тут:
А по сверхважным вопросам зовите меня тут по призыву @R.Fon
Увидимся))0
Показать полностью
15
