iPhone 13

Всем привет, на ремонт принесли iPhone 13 с проблемой нет сети, нет wi-fi, классика, недостойная тут поста.

Если бы не приключения:) началось все уже с момента разборки, дисп оказался хард олед, соответственно был полностью уничтожен, ибо хрупкая жесткая матрица, минус 3к с моего кармана.

А вот и причина отсутствия вафли и сети, легкий ее вариант:

Трещины в припое соединяющий две половинки плат, дальше все стандартно, распайка, спайка и проверка:

Так и не обзавелся спец подогревом для огрызков, но оно и не нада

Ну и сеть и вафля есть

А вот камеры не работают… попадос, опять всё разбирать, но до разборки я потыкался осликом, кратковременно при запуске все питания камер дергаются, знач в теории кп камер живой, но камеры не видятся ни одна, серийники отсутствуют, а раз нету серийников абсолютно всех камер(ни фронталки, ни основной, ни ик), то дело вероятно в кп камер, потрошим плату взад(

Снял кп камер и обнаружил отсутствие питания 1.8_io, на пятачке нету даже сопротивления, как и на конденсаторе вот тут

А дальше сразу вспоминаю про выдранную гильзу и тут все встает на свои места, распаиваю проволочку, цепляю на нее щуп и бегу ковырять пробоину в плате:)

И вот тут есть контакт!

А дальше кидаю тупо проволочку до ближайшего места, где есть 1.8_io, а это на питание arb, ковыряться в гильзе и искать ответную дорогу я не стал, проще и быстрее вариант с арб:

Потом конечно же усе залил маской и скидал назад платки:

Ну и наканец та, камеры завелись

Сеть и вафля живы, огрызок спасен от свапа, я не ушел в минус😁
Пока.

Я так где-то месяцев 5-6 назад искал себе Iphone13 Mini на 256гб.
Ну вот захотелось мне компактный компакт (о чем ни разу не пожалел, кстати).

Ну, ок, захожу на всем известные разные торговые площадки - а там, радость-то какая - сотни предложений абсолютно новых, не восстановленных (очень много продавцов делают на этом акцент, прям жирными буквами пишут - НЕ ВОССТАНОВЛЕННЫЙ, 100% ОРИГИНАЛ).
Но я то как бы в курсе, что их давно уже не производят, и давай продавцов расспрашивать.

Ну и вот - большинство из них (есть честные люди оказывается) ответили, что все подобные предложения - это таки обычный китайский Ref (refurbished, то бишь восстановленный), собранный в обычных мастерских в Поднебесной. Ни о каких там складских запасов Эппл и речи не идет, Эппл давно все распродала.

В лучшем случае, говорят, там будет стоять ориг. корпус, ориг. дисплей с донора и аналог аккумулятора. В худшем все запчасти будут аналогами самого разного качества.
Кое-кто, кстати был настолько наглым, что до конца уверял меня, что это все оригинальный оригинал, а еще часть говорила, что это заводской Ref Apple (т.е. на заводе Эппл в Китае восстановлен из ориг.частей),

В общем, долго переписывался, и никто из них не смог дать гарантии, что мне приедет телефон весь из ориг.компонентов, и чтоб только аккум был левый. Ну это понятно - не могут же продавцы проконтролировать всю партию - че прислали, то и продаем.
В итоге, после долгих поисков, пошел искать Ростест (т.е. аппарат региона RU) и нашел свой 13мини, все как хотел - черный, 256гб, отличное состояние (ну почти), на самом деле без вскрытий и ремонтов и с ориг. не сильно дохлым аккумом на 87%.

Покровский Хотьков монастырь

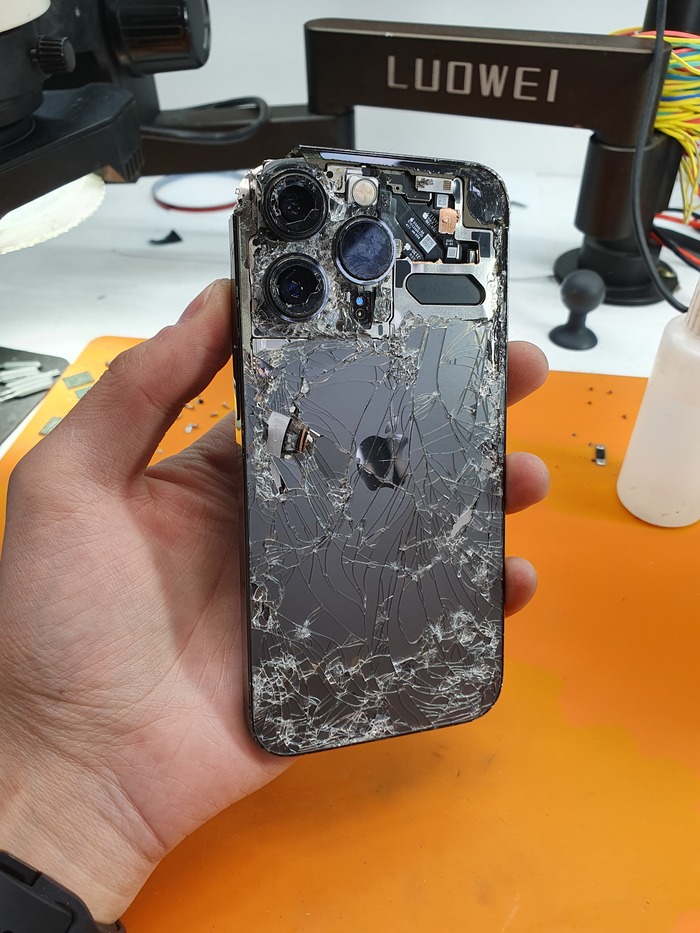

Сегодня на обзоре устаревший iphone 13, который слегка затормозил об диван с отпружиниванием в стену как на батуте)

И у телефона внезапно потухла сеть.

Долго искать проблему не пришлось, она сама нашлась после распайки плат

Собсно вот:

Ерунда

Делов на час.

Так как тут мало повреждённых контактов, то буду восстанавливать контакты без перемычек.

Расчищаю полигоны

Одному контакту конечно совсем стало плохо, его хвост, уходящий во второй слой платы чуть вырвало, поэтому пришлось глянуть в схему слоёв и немного поскоблить

Припаяв к этой дорожке небольшую перемычку

Которую потом закрепил на УФ маску для устойчивости.

Как можете заметить на фотокарточке выше, на расчищенные полигоны я добавил немного припоя, чтобы выравнить высоту относительно целых контактов.

Вот теперь хорошо

Для сравнения масштабов и толщины самой перемычки пришлось употребить комара, вот его ебa питальник:

Далее проще простого - ошариваю нижнюю доску и готовлю платы к спайке

А потом наряжаю во всякие подушки и термоинтерфейсы

И вся такая нарядная запихивается обратно в корпус

Но при проверке не взлетела основная камера

Ну тоже сломалась от удара, с кем не бывает)

Поэтому для удешевления ремонта использую сборку из двух не рабочих в одну

На одной моей не работал ширик, а на клиентской основной модуль.

Проще перекинуть широкоуголку, чем возиться с основной камерой

Готово:

Далее всё вычищается, делается влагозащитная проклейка, которая защитит от дождя, снега и кратковременного попадания телефона в дистилированную воду, а также приводится в презентабельный вид для фотосессии

Следом окончательные проверки затрагиваемых функций

Дисплей был уже менянный не мной если что.

Камера естественно с уведомлением и заморачиваться с китайскими прослойками, которые стабильно на новых ios не работают, не стал, а вот дисплеи я привязываю всегда и они становятся родными для телефона Никаких ошибок и уведомлений. Смены ios вообще не страшны.

Довольно простой ремонт по времени вышел на 3 часа с конечной стоимостью всего в 15 тысяч.

Ожидание в очереди 2 недели.

Не парьтесь за модульку!
