В гости попал Mi 11 Lite 5G, тот самый что «renoir», с диагнозом паламалси не включается. Просят исправить сей небольшой нюанс

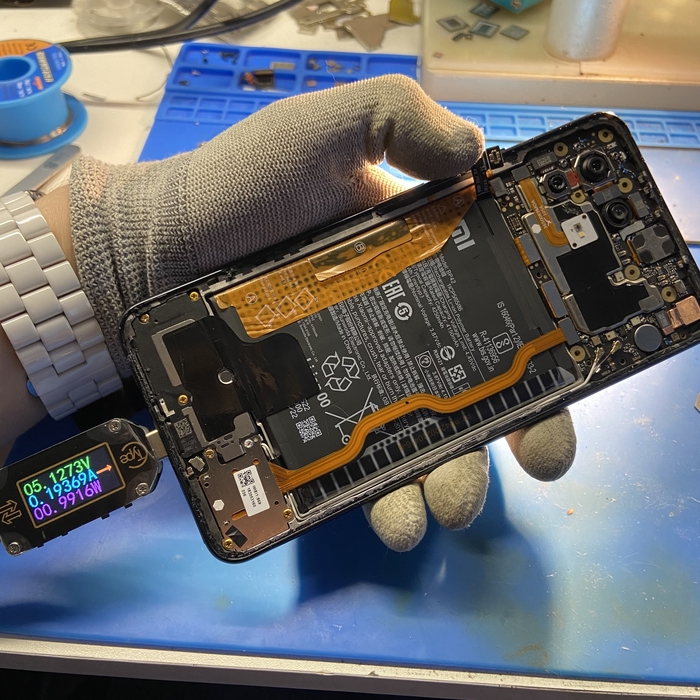

Пациент не то чтобы жив, да и не совсем в общем-то и мертв. Даже кушает что-то с зарядки, правда ток одинаков что с аккумулятором, что без.

По току слегка похоже на висяк в EDL, но нет, компом мы не видимся. И через тестпоинт тоже не желаем. После небольшого тычка вольтметром выяснилось, что питание 1.8 рядом с тестпоинтом ушло куда-то погулять, и похоже что возвращаться не планирует. На линии вообще нет признаков жизни. То есть, на плате отсутствует как минимум одно из основных напряжений, но при этом доска потребляет 0.19а с зарядки. И куда же?

Подкинем питание вместо АКБ, так скажем проверить на предмет лишней прожорливости:

А что? Неплохой вышел обогреватель для рук, особенно на зиму. Можно зарядить и дальше пользоваться, но клиент почему-то не захотел…

Достанем плату из корыта на поглазеть.

Оказалось, здесь кто-то побывал: медяшка взорвана, вокруг защитного экрана налито чуток флюса, видно следы оставленные паяльником на нижнем краю защитки.

Не похоже, что экранку пытались снимать феном, да и пытались снимать в принципе. Будто бы остановились посреди пролуживания нижнего края экранки и завернули аппарат на выдачу. С остальных сторон остатки флюса в неактивированном виде. Шаров с под компота нигде не торчит, на том спасибо

300мА с блока потребляются где-то в этой зоне:

Но не совсем явным образом, источник нагрева расположен под экранкой. Либо под этой, либо с обратной стороны. Начнем все же с этой. Увы, это не контроллер быстрой зарядки Southchip, на который я указываю пинцетом.

Кладем доску на грелку и уходим выпить стопарик кружечку чая. Будем проделывать те же действия и продолжим разбавлять пайку защитного экрана при помощи паяльника и паяльной пасты 138 градусов для яблочных половинок, намазанной на картонку. Очень удобно дозировать на жале паяльника нужное количество припоя.

После нескольких заходов экран почти самостоятельно спрыгивает со своего посадочного места, нижний подогрев разогрет до 150 градусов. После снятия бункера, пока плата разогрета и с ней удобно работать, сразу прохожусь оплеткой по его посадочному полигону. Ну и отмоем все что накопилось:

Знакомый первичный КП PM8350B, обычно обитает в устройствах на 888 снапе, в том числе и у «старшего брата» этого устройства — Mi 11 который «venus». Но греется все же не он, да и в целом не с этой стороны платы. Таким же образом взрываем второй бункер на плате

Этот демонтировать было капельку сложнее из-за внутренних перегородок вокруг питаний APT, поэтому пришлось чуть-чуть помочь ему феном

На сей раз угадали, встречаем нагреватель:

Разогревается PM7350C. Стало быть, либо виновник — он сам, либо один из его потребителей, кого он питает, шибко сильно просажен. Снимаем:

Обычно, долговременный локальный нагрев, даже таким казалось бы не сильно большим током, должен оставить после себя какие-то следы. И мы видим слегка прогоревший пятак на снятом КП

Это выход одного из встроенных BUCK преобразователей на VREG_S6C_S7C_S8C_S9C_0P75, или, говоря простыми словами, одно из основных питаний проца номиналом в 0.75v. Эту шину накачивают аж 4 разных преобразователя в этой микросхеме. Проверяем эту и остальные попавшиеся под руку линии под КП на предмет каких-либо аномально низких значений, но все сопротивления в норме, проц не прошиблен. Значит, будем ставить другую и пытаться включать аппарат. Берём для этих целей донора, который тоже ждёт донора, но не дождался

Зачищаем посадочное и присиживаем на него снятую и накатанную за кадром другую PM7350C. Момент установки я случайно не запечатлел и тоже оставил за кадром, тут соре :с

После установки убеждаемся, что плата больше не кушает лишнего:

И стартуем

Убеждаемся, что все базовые функции работают, осталось привести плату в человеческий вид. Обратно бункеры припаиваю точно так же на нижнем подогреве, но паяльником и уже на 183 градусный свинцовый припой. Перед этим тоже снимаю с них остатки припоя оплеткой

Со стороны проца кладём термопрокладки везде, где это возможно, и закрываем медным скотчем. С лицевой стороны скотч лепить не буду, так как закрывать там нечего, инженеры решили не делать технических вырезов для охлаждения КП

Все работает, нагрузку держит уверенно. На этом ремонт окончен, спасибо за прочтение :)
