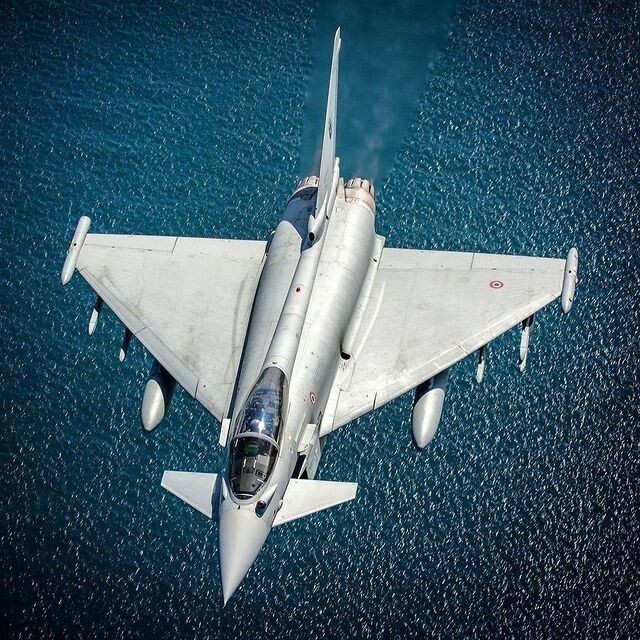

Eurofighter Typhoon — двухдвигательный многоцелевой истребитель 4-го поколения со схемой «утка» и треугольным крылом. Поздние модификации данного истребителя относятся к поколению 4+ или 4++. Разработка и производство Тайфуна ведется фирмой Eurofighter GmbH, которая была создана консорциумом Alenia Aeronautica, EADSМ и BAE Systems в 1986 году. Разработку перспективного самолета начали в 1979 году.
Тайфун – уникальный боевой самолет, выпускаемый в четырех вариантах: по одному варианту для каждой страны входящей в консорциум (Британия, Германия, Италия и Испания). В это же время все компании-подрядчики занимаются производством агрегатов для каждого из 620 самолетов.
Члены консорциума занимаются производством следующих элементов многоцелевого истребителя:
AleniaAeronautica — задняя секция фюзеляжа, внешние флапероны, левое крыло;
BAE Systems — задняя секция фюзеляжа, передняя часть фюзеляжа (включая ПГО), гаргрот, фонарь, хвостовой стабилизатор, внутренние флапероны;
EADS Deutschland — центроплан, центральная часть фюзеляжа;
EADS CASA — предкрылки, правое крыло.
Конструктивные особенности EF2000 отражают стремление конструкторов использовать последние достижения в области электроники и самолетостроения. Чтобы обеспечить требуемый уровень маневренных характеристик, особенно при больших углах атаки, истребитель спроектировали по схеме с низкорасположенным треугольным крылом (стреловидность составляла 53 градуса), отрицательным запасом устойчивости, двухсекционными предкрылками и закрылками, поворотным передним горизонтальным оперением, вертикальным килем и рулем направления без стабилизатора. Данная схема обладает рядом преимуществ, главным из которых является снижение сопротивления на сверхзвуковой скорости.
Передняя кромка переднего горизонтального оперения выполнена из радиопоглощающего материала.
Хотя новый истребитель к категории летательных аппаратов, выполненных по технологии «стелс» не относится, при его проектировании выполнили несколько конструктивно-компоновочных мероприятий, которые были направлены на снижение эффективной поверхности рассеяния. Во время проектирования поставили задачу снизить эффективную поверхность рассеяния с передних ракурсов облучения радиолокационных систем в четыре раза в сравнении с аналогичным значением самолета «Торнадо».
К числу таких мер относятся: утопленные воздухозаборники и маскируемые входными устройствами входные каскады двигателей (значительный источник отражения электромагнитных излучений). Некоторые элементы конструкции самолета, важные по отражательной способности (несущие плоскости и передние кромки горизонтального оперения и стабилизатора) отличаются большим размахом, из-за чего обладают в переднем секторе хорошей отражательной способностью. Внешние подвески управляемых ракет полуутоплены, что дает возможность частично экранировать от падающего ЭМ излучения подвески ракет конструкцией самолета.
Лидирующие по отражательной способности элементы конструкции и участки истребителя «Eurofighter» покрыты радиопоглощающими материалами, в основном разработаны концерном EADS/DASA. В их числе: передняя кромка крыла, внутренние поверхности и входные кромки воздухозаборников, руль направления, а также примыкающие к нему поверхности и тому подобное.
В конструкции самолета использованы различные материалы углепластики составляют 40 процентов массы планера, алюминиево-литиевые сплавы (Al-Li 8090) – 20%, сплавы алюминия – 18%, титановые сплавы – 12% и стеклопластики – 10%. На углепластики приходится 70 процентов поверхности планера, 12% - стеклопластики составляют, 15% - металл, 3% - другие конструкционные материалы. Контрактом предусмотрено, что вес пустого самолета не должен превышать 9999 кг. В перспективе возможно использование усовершенствованных алюминиево-литиевых сплавов. Расчетный ресурс конструкции составляет 6 тыс. ч.
Фюзеляж типа полумонокок. Летчика от поражения огнем стрелкового оружия среднего калибра частично защищает накладная броня кабины. Бескаркасный цельноформованный выступающий фонарь дает хороший обзор.
На истребителе применено однокилевое оперение имеющее большую площадь с рулем направления. Корневая часть киля оснащена воздухозаборником теплообменника системы охлаждения.
Крыльевая механизация – секция флаперонов и зависающие элевоны, а также на каждой консоли секции отклоняемых носков. Обшивка крыла изготовлена из углепластика (отклоняемые носки и контейнеры на концах крыла, выполнены из алюминиево-литиевых сплавов).
Площадь переднего горизонтального оперения – 2,40 м2. Для его изготовления в основном использован углепластик.
Трехопорное шасси самолета имеет одноколесные стойки. Основные стойки убираются в направлении фюзеляжа, передняя управляемая стойка – вперед. Конструкция пневматиков и шасси оптимизирована для действий даже с грубо отремонтированных бетонированных взлетно-посадочных полос, а также для посадки без выравнивания. Но для того чтобы устранить проблемы с нагревом дисков колес во время интенсивного торможения потребная длина полос, которая составляла, согласно первоначальным планам, 500 метров, была увеличена до 700 метров. Для аварийного торможения самолет оснащается тормозным парашютом.
Программа разработки двигателя (EFA-Programm) была начата в 1983 году. За основу взяли двигатель RB 199 использованный на многоцелевом самолете «Торнадо». По другим сведениям, двигатель создавался на базе экспериментального Rolls-Royce XG.40. его стендовые испытания проводились в 1988 году.
В 1986 году был основан консорциум EurojetTurboGmbH для разработки, проектирования и последующего выпуска двигателей EJ200. Основатели консорциума: Rolls-Royce (Великобритания), ITP (Испания), FiatAvio (Италия) и MTU AeroEngines (Германия). EurojetTurboGmbH размещался в местечке Hallbergmoos, пригород Мюнхена, и связан договорами с агентством NETMA (НАТО), который в свою очередь, является партнером всех перечисленных государств.
EJ200 - двухконтурный двухвальный турбовентиляторный двигатель, имеющий форсажную камеру. В конструкции двигателя используются монокристаллические турбинные лопатки, диски из порошковых материалов, всережимная цифровая система управления, щеточные уплотнения, встроенная система диагностирования. Для неподвижных частей двигателя широко используются композитные материалы. Камера сгорания двигателя имеет термоизолирующее покрытие, выполненное из керамического материала.
На истребителе применяется нерегулируемый подфюзеляжный воздухозаборник с прямоугольными боковыми кромками и криволинейной нижней кромкой, разделенный на два канала вертикальной перегородкой (подвод воздуха к каждому ТРДДФ), имеющий отклоняемую нижнюю и неподвижную верхнюю панель.
Согласно межправительственному соглашению государств, Германия, Великобритания, Испания и Италия обязались участвовать в совместной разработке и изготовлении двигателя для истребителя «Eurofighter Typhoon». Двигатель модульный. Для его демонтажа в среднем требуется 45 минут.
Характеристики двигателя:
Тяга сухая – 6120 кгс;
Тяга на форсаже – 9097 кгс;
Расход топлива на безфорсажном режиме от 0,745 до 0,813 кг/кгс в час;
Расход топлива на форсажном режиме от 1,65 до 1,72 кг/кгс в час;
Перед турбиной температура газов составляет 1840°К;
Расход воздуха – 76 кг/с;
Входной диаметр – 740 мм;
Длина – 4 м;
Масса – 989 кг;
Назначенный ресурс – 6 тыс. часов;
Межремонтный ресурс – 1 тыс. часов.
Топливо размещается в фюзеляже, киле и крыле в протектированных баках. На центральном и паре подкрыльевых узлах внешней подвески размещаются подвесные топливные баки, емкостью 1500 л и по 1000 л соответственно. Также в истребителе предусмотрена система дозаправки топливом в полете.
Электродистанционная система управления полетом квадруплексная адаптивная, резервной механической проводки не имеет. Обеспечивает искусственную устойчивость самолета и безопасное пилотирование на предельном режиме и высокую маневренность.
Система управления вооружением включает инфракрасную систему переднего обзора PIRATE и многорежимную когерентную импульсно-доплеровскую радиолокационную станцию ECR90.
EF2000 оснащается инерциальной навигационной системой с лазерными кольцевыми гироскопами, нашлемным прицелом-индикатором, аппаратурой опознавания и определения приоритета средств нападения противника, вычислителями оборонительных и наступательных маневров и области возможного применения вооружения.
Оборонительная система DASS является самой дорогостоящей частью радиоэлектронного оборудования, созданного для евроистребителя. Система обеспечивает оценку и синтезирование данных, получаемых от приемников лазерного и радиолокационного излучения, других датчиков и автоматическое включение необходимых активных (буксируемые ложные цели, передатчики помех) и пассивных средств защиты. Контейнеры с аппаратурой располагаются на концах консолей крыла.
У истребителя «EF2000» отсутствуют внутренние отсеки вооружения. Вместо них имеются узлы внешней подвески, которые ухудшают показатели ЭПР, однако, позволяют расширить варианты и номенклатуру применяемого вооружения.
Оборонительная система DASS является самой дорогостоящей частью радиоэлектронного оборудования, созданного для евроистребителя. Система обеспечивает оценку и синтезирование данных, получаемых от приемников лазерного и радиолокационного излучения, других датчиков и автоматическое включение необходимых активных (буксируемые ложные цели, передатчики помех) и пассивных средств защиты. Контейнеры с аппаратурой располагаются на концах консолей крыла.
У истребителя «EF2000» отсутствуют внутренние отсеки вооружения. Вместо них имеются узлы внешней подвески, которые ухудшают показатели ЭПР, однако, позволяют расширить варианты и номенклатуру применяемого вооружения.
На истребителе тринадцать узлов внешней подвески. Типовой состав вооружения – 4 управляемые ракеты средней дальности AIM-120 AMRAAM, «Скайфлэш» (на самолетах Великобритании) или «Аспид» (на итальянских самолетах) размещенные в полуутопленном положении под фюзеляжем, а также 2 управляемые ракеты малой дальности ASRAAM или AIM-9 «Сайдуиндер» размещенные на крайних подкрыльевых узлах. Общее количество ракет класса «воздух–воздух» до 10 штук, однако взлетная масса истребителя даже с таким вооружением не должна превышать 18140 кг (40 тыс. фунтов). На 3 узлах внешней подвески могут размещаться подвесные топливные баки. Самолет оснащен пушкой фирмы Маузер калибра 27 мм.
При выполнении ударных операций самолет на семи узлах подвески может размещаться до 6500 килограмм бомб, а также 6 управляемых ракет класса «воздух-воздух». Боевой радиус действия при ведении борьбы за превосходство в воздухе может составлять более 1000 километров, при выполнении ударной операции по профилю малая-малая высота 325 километров, по профилю большая-малая-большая – 1000 километров. Самолет с вооружением «воздух-воздух» может патрулировать в воздухе на протяжении 3 часов 15 минут.
Для истребителя спроектированы полуконформные подвесные топливные баки. Под одним фюзеляжным узлом подвески может размещаться лазерный дальномер-целеуказатель. На законцовках крыла в контейнерах расположены аппаратура РЭП и блоки инфракрасных ловушек.
Производство истребителя было разделено на три транша – 148/236/236 едениц (всего 620 самолетов) для четырех государств-участников (Великобритания – 232, Германия – 180, Италия – 121 и Испания – 87). В ВВС четырех государств-участников самолеты "Транша-1" начали поступать летом 2003 г. В свою очередь самолеты каждого транша делятся на партии и блоки, например, первый транш двухместных самолётов для британских ВВС разделен на две партии T1 и T1A. Первые самолеты поступили в 17 эскадрилью в 2003 году. Там первую партию самолетов тщательно изучили и протестировали. В Королевские ВВС первые «тайфуны» официально поступили 1 июля 2005 г.
Первоначально, самолеты соответствовали стандарту «F2 Tranche 1» («F2 модель 1»), который предполагал использовать самолеты исключительно в воздушных боях против вражеской авиации. Однако, чтобы задействовать истребители в Афганистане в полной мере необходимо было реализовать возможность уничтожения наземных целей. «Тайфун» в июле 2008 г. был объявлен многоцелевым истребителем, который способен эффективно уничтожать как воздушные, так и наземные цели. Машина получила аббревиатуру FGR4 (T3 — двухместная версия самолета). Полная модернизация всех истребителей «F2» до уровня «FGR4» завершина в 2012 г.
Самолеты стандарта «Tranche-2» от «Tranche-1» отличаются усиленным шасси, новым бортовым компьютером, улучшенным пакетом авионики и усовершенствованными системами вооружения "воздух-земля".
С учетом истребителей предыдущих моделей, в ВВС Великобритании будет 107 машин «Eurofighter Typhoon» вплоть до 2030 г.
Многоцелевые истребители версии «Tranche-3» получит конформные топливные баки, модернизированную бортовую ЭВМ, двигатель с увеличенной тягой, пакет нового программного обеспечения и радиолокационную станцию с фазированной антенной решеткой.
По состоянию на 2025 г. самолет стоит на вооружении:
Австрии, Великобритании, Германии, Италии, Испании, Саудовской Аравии, Катара, Кувейта, Омана. Всего 548 истребителей.
Летно-технические характеристики:
Экипаж – 1/2 человека (F.2, FGR.4/T.1, T.1A);
Длина самолета – 15,96 м;
Размах крыла – 10,95 м;
Высота самолета – 5,28 м;
Площадь крыла – 50 м²;
Угол стреловидности по передней кромке – 55o;
Коэффициент удлинения крыла – 2,2;
Масса пустого самолета – 11000 кг;
Масса снаряженного самолета – 15550 кг;
Максимальная взлётная масса – 23500 кг;
Масса топлива во внутренних баках – 4000 кг;
Масса топлива в подвесных топливных баках – 1х1500 л, 2х1200 л;
Двигатель – два ТРДДФ Eurojet EJ 200
Максимальная тяга одного двигателя – 6120 кгс (60 кН);
Удельный расход топлива – 0,76 кг на кгс/час;
Тяга одного двигателя на форсаже – 9180 кгс (90 кН);
Удельный расход топлива на форсаже – 1,7 кг на кгс/час;
Максимальная скорость на высоте – 2450 км/ч (2,0 Маха);
Максимальная скорость у земли – 1400 км/ч (1,2 Маха):
Длина разбега/пробега – 700 м;
Радиус действия в режиме истребителя – 1390 км;
Радиус действия в режиме ударного самолёта – 600 км;
Максимальная (перегоночная) дальность полета – 3790 км;
Максимальная эксплуатационная перегрузка – 9;
Практический потолок – 19812 м;
Скороподъемность – более 315 м/с;
Время разгона с 370 до 1200 км/ч – 30 секунд;
Нагрузка на крыло – 311 кг/м²;
Тяговооруженность – 1,18;
Пушечное вооружение:
- пушка Маузер BK-27 калибра 27 миллиметров, расположена в корневой части правого полукрыла;
Боевая нагрузка – 6500 кг;
Точек подвески – 13;
Ракетное вооружение:
«воздух-воздух» - AIM-9 Sidewinder, AIM-120 AMRAAM, AIM-132 ASRAAM, IRIS-T, в перспективе MBDA Meteor;
«воздух-земля» - StormShadow, AGM-84 Harpoon, ALARM, AGM-88 HARM, Brimstone, Penguin, Taurus, в перспективе AGMArmiger;
Бомбовое вооружение: Paveway 2, Paveway 3, JDAM, EnhancedPaveway, HOPE/HOSBO;
Лазерная система целеуказания – «Litening»;
Авионика:
Радио-локационная система: CAPTOR, с 2010 - активная фазированная антенная решетка CAESAR;
ОЛС PIRATE.
