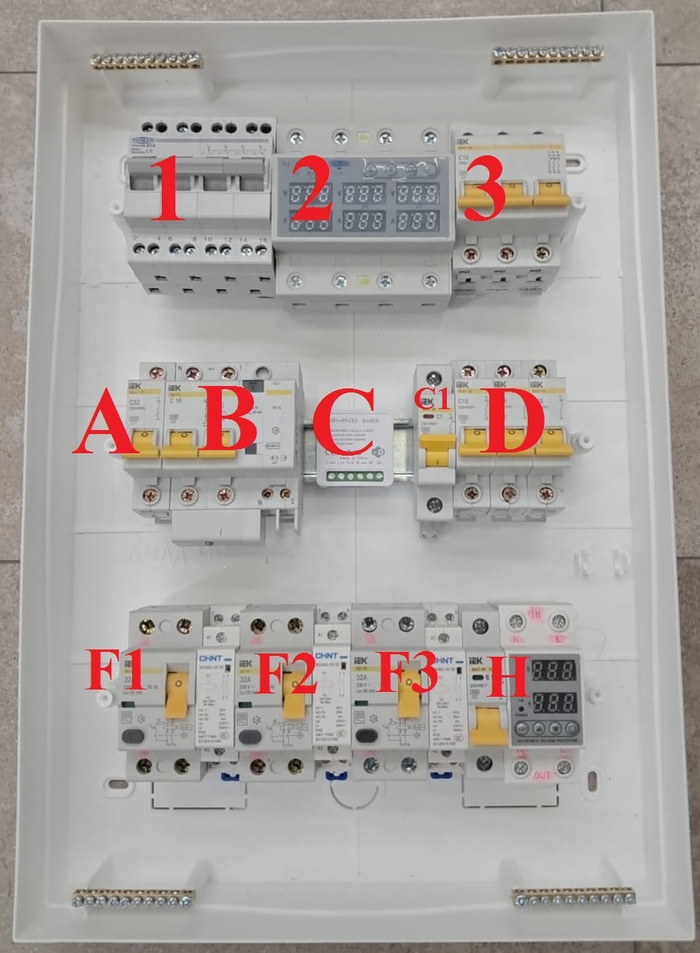

По-по-рядная расшифровка содержимого моего вводного щитка мечты для дачи.

1 ряд:

• - 1. Реверсивный рубильник TOMZN TO419G 4P 63A трехпозиционный

• - 2. Реле контроля напряжения трехфазное TOMZN TOVPD3-63VA 4P

• - 3. Автоматический выключатель С16 (станок)

2 ряд (неотключаемая группа):

• - А. Байпас. Автоматический выключатель

• - В. ДИФ-автомат на неотключаемую группу

• - С. Реле для Контакторов фаз

• - С1. Резервный автомат для выключения фаз

• - D. Выключатели 3 шт. не отключаемого питания (модем+камеры и т.д.)

• + позиция Н в 3-я ряда

3 ряд (отключаемые через реле фазы и холодильник)

• - F1. Фаза 1. УЗО и Контактор (отключаема через реле С, ряд 2)

• - F2. Фаза 2. УЗО и Контактор (отключаема через реле С, ряд 2)

• - F3. Фаза 3. УЗО и Контактор (отключаема через реле С, ряд 2)

• - Н. Холодильник. Выключатель + Реле, неотключаемая позиция, питается 2 ряд

Реле С управляется, как через Wi-Fi, так и по радио-каналу 433 МГц.

Как считают достопочтимые Доны, в каком месте ошибка?

Дело в том, что я её (ошибку) не вижу - но она-то есть

Предупреждение. Далее можно увидеть картинки вызывающие такие чувства, как негодование, испанский стыд, кринж и т.д. Особо эстетствующих в плане электрики и прочих впечатлительных граждан прошу разглядывать картинки с увеличением )))

"Приди, почини, выключатель сломался, что-то свет не гаснет" - получил сегодня заявку на одном участке одного довольно старого предприятия. Прихожу, вскрываю крышки...

Вверху - выключатель, клавиша не работала по причине залипания контакта и оплавления пластиковых деталей из-за протекания сверхдопустимого тока. Как же так? Ведь в помещении только один светильник на 50 Вт

Выше вижу распред коробку, вскрываю

снимаю изоленту..., ну спасибо, что не просто скрутки

Всё разъединил, зачистил, оказалось, что несколько отходящих линий (включая розетки) были запитаны с этого выключателя. Подцепил независимо

Выключатель конечно под замену, коробку собрал, надеюсь протянет до закрытия этого цеха

Всех с новым годом! Столкнулся с такой проблемой. Подарили трёх клавишный умный выключателя с Алисой. Полез менять старый, а там оказалась,что на выключатель идёт три фазы, по фазе на каждый потребитель. На кухню, данную и туалет. А на умном выключателе предусмотрено, только один вход и три выхода. Помогите, есть вариант самостоятельно решить проблему с подключением?

Это схема подключения умного тройного выключателя

А это схема,как сейчас, старый выключатель оформлен....
