Так или иначе рано или поздно я, наверно, затрону все темы и не только из этого списка, но сейчас есть возможность как-то повлиять на очередность.
UPD: Поставил тег "Без рейтинга", пните в горячее, пжалуйста, чтоб репрезентативный опрос получился.
У человека проблема. Есть два проходных выключателя и лампочка, которой они управляют. К первому приходит фаза и два провода от второго. Ко второму те два провода от первого и провод от лампочки. Около лампочки есть ноль и провод от второго проходного выключателя. Нужно включать синхронно с лампочкой отдельную не связанную нагрузку, около которой постоянно есть 220в. Никаких дополнительных проводов кинуть не представляется возможным.
[Схема от автора вопроса в конце поста].
Проходная схема замыкается в подрозетниках выключателей на постоянное включение.

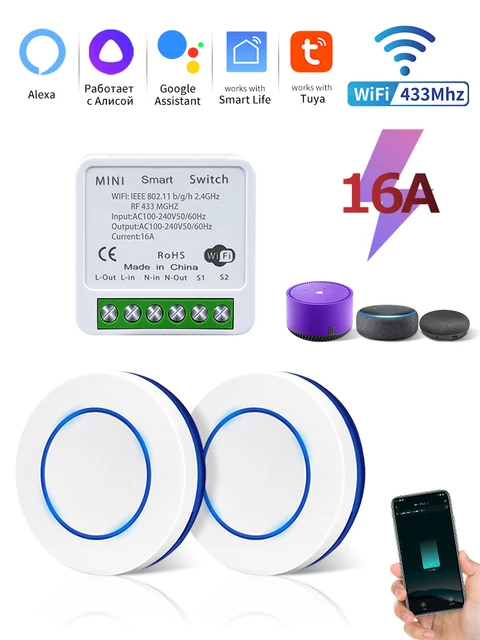

Приобретается вот такой примерно или аналогичный набор:
3. Кнопки ставятся вместо штатных выключателей.
4. Второй светильник подключается через похожий аналогичный приборчик:
5. В настройках автоматизации Tuya настраивается скрипт, который будет по факту включения первого светильника включать второй, а по факту выключения - выключать. Не соблазняйтесь обойтись одним скриптом с событием на "переключение", иначе при переключении в момент сбоя связи рискуете рассинхронизировать состояние ваших светильников и они будут светить вразнобой.
Провода второго выключателя перманентно замкнуть и на его место поставить беспроводную кнопку на 433 МГц.
Скрипт и модуль для второго светильника аналогично первому варианту.
Можно взять герконовый умный датчик открытия двери или окна типа такого:
Вокруг геркона намотать много много витков медной проволоки, чтобы получилось герконовое реле. Через эту катушку подключить последовательно вашу проходную цепь с лампочкой. Если лампочка достаточно мощная, то при её запитывании будет замыкаться геркон и подавать сигнал в экосистему Tuya, а там уже скрипт, управляющий модулем нагрузки.
Можно попробовать поставить последовательно два вот таких сенсорных выключателя китайских, а по факту включения одного скриптом включать и другой, но будет задержка включения основного света. Задержку включения второго светильника побороть разумными средствами не получится вообще.
Вот чем мне нравятся натяжные потолки. Там всегда можно кинуть провод.
Ещё хорошо прокладывать провода на свет трёхжильным кабелем. Заложили бы второй режим света в люстру, по этому проводу можно было бы вернуть ноль к выключателю. Да, важно проходную схему расключать именно в подрозетнике выключателя. Дополнительный расход кабеля при этом не большой, но сохранит массу геморроя. Даже при натяжных потолках доступ к распаечной коробке - это геморрой по отстёгиванию и пристёгиванию потолка.
Вообще идеально, когда к главному выключателю приходит постоянная фаза и ноль, трёхжильный провод к лампочке и такие же провода к дублирующим выключателям.
Такая схема хоть и требует толстой штробы на три провода до главного выключателя, то позволяет аккуратно и компактно вагами расключить и классическую схему, и умную с компактным дешевым модулем показанным выше.
Кроме этих соображений можно почитать ещё мои релевантные посты:
Получится что-то вроде этого:
Здесь то, что в зеленой рамке должно располагаться в главном выключателе. От него идут провода к лампочке, к другим выключателям проходной схемы и к распаечной коробке за фазой и нулём.
Плюс этой схемы в дешевизне, она легко заменяется на классическую тупую простым переключением проводов и выбрасыванием умного модуля. Такой модуль стоит 300₽ и его можно иметь запасной. Схема поддерживает ЛЮБОЕ количество выключателей в цепочке. Кроме того можно управлять нагрузкой через Алису и умный дом, а если нет никакой связи, то проходные физические выключатели всё равно будут работать как обычно.
Можно настроить любое количество таких же модулей так, чтобы они включались зависимо друг от друга.
Никаких особых выключателей без фиксации не требуется, подойдут обычные проходные, перекрёстные, или, если надо всего один, то обычный самый дешевый. Это значит, что вам не надо страдать по поводу несоответствия дизайна выключателей.
Про свет в умном доме я уже рассказывал: Свет в умном доме. Ошибки начинающих, фишки и лайфхаки. Теперь расскажу о не менее важной теме в умном доме - управлении климатом.
Чтобы сильно не занудствовать, я просто расскажу, как я управляю климатом на даче в данный момент. Сразу скажу, что еще не всё доведено до идеала, но я к этому стремлюсь :)
Для обогрева на даче я использую обычные, почти самые дешевые маслянные обогреватели. Типа вот такого:
Фоткал когда ламинат постелил в комнате.
Они не умные, никаких вайфаев и прочего внутри не встроено. Единственное что на них есть, это кнопка включения и выключения. Ну и еще регулировка мощности.
И чтобы сделать такой обогреватель умным, нужно всего лишь умная розетка, и внешний датчик температуры. По факту это работает так - как только температура достигает нужного верхнего порога, розетка с обогревателем выключается, аналогично по нижнему порогу - розетка включается. Всё, никаких хитростей и прочего. Да, в Home Assistant (система, которую я использую для умного дома), есть чуть больше настроек. Например, можно выставлять время опроса, можно сделать режимы "дома", "не дома", различные допуски по температуре и всякие мелочи:
Код самодельного термостата из Home Assistant
Всё очень просто :) В интерфейсе умного дома это выглядит вот так, красиво и удобно:
Интерфейс управления термостатом
А вот дальше этот самодельный термостат можно уже использовать в различных сценариях.
Про разные сценарии я частично уже писал: 12 фишек умного дома, о которых вы не знали
Теперь расскажу подробнее именно об управлении климатом.
Список того, где используется термостат
У меня сделаны две заранее предустановленных настройки:
"Я дома" - обогреватели включаются в комфортный режим на 21 градус.
"Я не дома" - т.к. у меня это дача, а не дом, где я постоянно живу, то смысла греть дом по будням, я не вижу. Поэтому когда меня нет, дом начинает греться слабо, поддерживая температуру на уровне 9 градусов, чтобы не потреблять лишнюю энергию.
На даче у меня двухтарифный счетчик, дневной и ночной. Ночной, естественно, сильно ниже чем дневной. Поэтому зимой я сделал так, чтобы дом по-максимум у обогревался ночью, когда действует дешевый тариф, а днем остывал и поддерживал минимальную температуру, чтобы не перемерзли трубы.
Это позволяет немного сэкономить на обогреве:
Расход ночью больше, чем днем.
Естественно, дом нагревается не мгновенно. Поэтому за пару-тройку часов, я нажимаю кнопку в телефоне "Еду на дачу", и обогреватели переводятся в режим нагрева, в случае, если на данный момент дома температура ниже комфортной.
А летом, эта функция работает наоборот, кстати. Если слишком жарко, то включается кондиционер.
Важно понимать, что система, на которой у меня сделан умный дом, работает локально и не зависит от интернета, например. Т.е. если отключат интернет, то всё продолжит работать и без него. А если отключат электричество, то умный дом сообщит мне об этом. Обогреватели я и не включу в таком случае, но как минимум буду знать, чтобы если что экстренно поехать на дачу и слить везде воду, если отключение будет долгим.
Чтобы не включать обогреватели летом, а кондиционер зимой, и всё это управлялось одними и теми же кнопками, я настроил "виртуальный" переключатель "зима/лето":
разные переключатели
Переключается он автоматически, если средняя температура за последние 10 дней меняется:
Как только наступает лето, на кнопках "еду домой", или "я дома" работает кондиционер. Когда зима - работают обогреватели.Как вам идея?
Начал было отвечать на коммент @papademon'а коротко про электрику умного дома на этапе голых стен, но вышло на целый пост. Подумалось, что стоит сохранить это как-то на будущее, чтобы не потерять.
О, голые стены! Не всем умнодомостроителям доступно такое счастье иметь возможность вмешаться на этапе голых стен!
Если б мне дали голые стены, то у меня такие примерно для себя правила:
Разводка по потолку над натяжным.
Не поскупиться на трубку в вертикальную штробу, чтобы можно было перетянуть кабель до подрозетника. Видел юзают обрезки от тёплого пола (шитый полиэтилен). Они гладкие внутри, довольно тонкие, позволяют протягивать и перетягивать провода, обрезков можно набрать на стройке бесплатно.
Обязательно дотянуть ноль до выключателей. Идеально - это расключать свет не в распаечных коробках, а именно в выключателе. Больше места под манёвр для умного дома.
ТОЛЬКО ГЛУБОКИЕ ПОДРОЗЕТНИКИ!
Постоянно свербит кинуть витую пару до выключателей от потолка. Но зачем - вопрос. Пока нет дешевых девайсов, которые способны работать по CAN-шине или 485 интерфейсу, а хотелось бы. Проводной умный дом навевает мысли о надёжности и безопасности, но по факту везде побеждает беспроводной, поэтому с такой чесоткой можно бороться. Да и наличие трубы в штробе позволит потом если надо всё протянуть.
Обязательно закладывать распред-коробки под жалюзи. Даже если пока не собираешься их ставить. А потом, хоба, на али попадутся дешманские электро-карнизы для блэкаут штор и только локти кусать?
Обязательно протянуть отдельные линии для холодильника, для всех мест, в которых может "захотеться" поставить роутер (с учетом приёма сигнала, стен и прочего).
В остальном ставить автомат на каждую розетку - это от лукавого. Хотя можно посчитать по проводам и сравнить. Желание пропадёт, скорее всего.
Только опресcовка ГМЛ! Хотя если есть сварочник, то можно и варить. Но защитный проводник, кажется, по ПУЭ можно только опреcсовывать.
Обязательно подвести отдельную штробу с трубкой в стене под пульт домофона и под пульты управления климатом.
Обязательно подвести провода, а лучше трубу в штробе для подсветки лестницы и для датчиков к ней.
Обязательно подвести в каждой комнате к каждому плинтусу питание для светодиодной ленты ночной подсветки.
Обязательно провести толстый кабель-канал от чулана где когда-нибудь будет стоять инвертор и аккумуляторы до щитка.
Не экономить на размере щитка.
Заложить под телевизором до тумбы не только витые пары и HDMI, но и толстый кабель-канал в штробе, куда пролезет штекер HDMI. Я вот засунул вроде бы хороший HDMI кабель, а он накрылся...
Розетки в оконных откосах это удобно!
На балконы нужны розетки и свет!
Не забывать про доп. систему уравнивания потенциалов.
Приточно-вытяжная вентиляция с рекуперацией может появится и не скоро, но на этапе голых стен заложить под неё провод не дорого.
Беспроводные технологии - это здорово, но провода - это надёжно. Где можно, надо не пренебрегать.
Дом должен по возможности сам заботиться обо всех регулярных задачах, платежах, сервисном обслуживании, ну или хотя бы вовремя напоминать об этом всём. Это и плата за комуналку, и за интернет, и уведомления о нештатном расходе ресурсов, и о необходимости замены фильтров, чистки кондиционеров и т.д.
Что касается сценариев автоматизации, тут кто на что горазд.
У меня базовый набор примерно такой:
Управление светом должно требовать минимум внимания и памяти, но должна сохраняться возможность всё настроить и включить как хочется без заморочек. Это значит, что включаться\выключаться свет в жилых комнатах должен по одному нажатию выключателя на входе.
Управление светом должно быть из всех мест, откуда может пригодиться (проходные схемы).
Дом должен "грациозно деградировать" в случае поломок или отказов (Graceful degradation). То есть должно сохраняться относительно удобное управление всем даже в случае отказов автоматики. Должна сохраняться возможность недорогой (без ремонта и штробления) переделки умного дома в обычный. И вообще, умный дом должен решать больше проблем чем создавать. Обычно это не так.
Лишняя неочевидная и неожиданная логика - это зло. Хуже всего когда умный дом ведёт себя не так. как кто-то из семьи того ожидает, а как добиться нужного поведения не очевидно.
Дом должен поддерживать климатический гомеостаз. Температурный режим, режим проветривания. Регулирование должно быть в терминах "теплее\холоднее", а не в виде настройки коэффициентов PID-регуляторов.
Гомеостаз может быть в разных состояниях разный. Есть основные состояния:
долгая консервация (все уехали на несколько дней или дольше)
дома никого (все на работе\в школе)
ночь, все спят
ночь, внештатная активность (новый год, сборы в отпуск, любой кипеж, когда дом не спит ночью)
день выходной
день рабочий
праздник, гости
Кроме этих базовых состояний будут разные переходные, которые явно заметны пользователям не будут:
прогрев дома при переключении из консервации
вообще все переходные состояния между каждым и каждым базовым состоянием
временнЫе гистерезисы неявных переходов, когда нельзя четко и однозначно понять спит уже дом. или только укладывается.
Для разных состояний из выше перечисленных должны предусматриваться отдельные настройки климата и не только. Например, будет меняться режим готовности бойлера, вентиляции, режимы бдительности тревоги по сигналу о расходе воды, об утечке на полу и потолке.
Имитация присутствия, ненавязчивая и не явно прям циклическая.
Дом должен кормить и обогревать оставшихся дома домашних животных и давать возможность удалённо посмотреть как они там.
Дом должен уметь включать ночную подсветку согласно базовых состояний.
Должна быть простая возможность просто вручную "перекрыть" (переопределить, принудить) автоматические настройки. Например включит свет, когда сценарии считают, что он должен быть выключен, выключить, когда сценарии считают иначе. Такие ручные настройки должны легко и очевидно отменяться к стандартным.
Автоматическое управление локальным микроклиматом: вытяжка по влажности в ванной и в кухне, проветривание если душно.
Типовые сценарии:
Кино
Праздник
Уборка
Дневной сон (если ребёнок)
Постельный режим (если кто-то заболел или в отпуске, например)
Вот это вот всё - это база. Но есть и факультативные фичи, которые гораздо сложнее реализовать и отлаживать. Next level, как говорится.
Дом должен понимать кто есть в доме\квартире и примерно где именно находится. Это домочадцы, домашние животные, гости, непрошеные гости. Утыкать дом микроволновыми датчиками присутствия (по сердцебиению или дыханию).
Дом должен уметь предупреждать о визитах. То есть на подходе понимать, что кто-то (желательно ещё и кто именно) идёт в гости. Особенно удобно для плотских утех с женой, когда, вроде бы, ребёнок у бабушки, а больше никто не должен явиться. Если вдруг ребёнок с бабушкой окажутся на пороге с сюрпризом, об этом хочется знать ещё на подходе.
Дом должен настраиваться в широких пределах вербально. То есть вполне можно сделать через Алису навык с удобным голосовым меню, которое позволит настраивать декларативно разные параметры умного дома, состояний, расписаний, графиков, температурных режимов, порогов и прочего вплоть до конфигурации датчиков и активных сценариев. Да, всё это можно удобно и на планшете настроить, наглядно даже. Но почему нет?! Как дополнение это будет иногда удобно.
Умный Дом должен быть интроспективным. То есть много информации о состоянии, параметрах, конфигурации, должно быть доступно через наглядные визуальные и голосовые интерфейсы.
Умный Дом должен вести журнал всего что происходит. Должна быть прозрачность всей логики. Что, когда и почему сработало в автоматике должно быть очевидно из журналов, а благодаря интроспективности доступно ещё и в виде вербальных отчетов через голосового помощника.
Умный Дом должен "знать" и учитывать погоду за своими пределами. В идеале регуляторы климата должны поддерживать гомеостаз с учетом внешней погоды, избегая любых лишних колебаний внутренней температуры от нормы. Также нужно предупреждать домочадцев о погоде согласно прогнозу.
Умный Дом должен уметь напоминать о важном своим домочадцам. То есть любой член семьи должен иметь возможность подключить в систему свой личный календарь, будильники должны управляться относительно централизованно. К примеру, если дети уехали на каникулы к бабушке, а будильник каждое утро трезвонит у них в комнате и это немного слышно по утру родителям, которые всю ночь кувыркались... ну, короче, такие правки в конфигурации не должны занимать много когнитивных ресурсов любого члена семьи.
Хорошо, когда в доме есть сквозная система передачи звука и видео в ту комнату, где находится потребитель контента. Однако со временем всё больше убеждаюсь, что вкусы у всех разные, и помимо общей аудиосреды нужно иметь возможность для всех домочадцев обеспечить подключение индивидуальной гарнитуры и гибко настроить микширование каналов звука между ними. Например, кто-то, причем не один, может смотреть сериал, а кто-то в соседней комнате хочет послушать музыку или подкаст. Должна быть возможность гибко развести звук по комнатам и гарнитурам, "взять" звук с собой в туалет или до холодильника, и не мешать при этом остальным домочадцам. Кто-то к этому проще относится, кто-то сложнее, но фича явно нуждается в техническом развитии. Уверен, спрос будет.
Надо понимать, что все мы разные, что наши интересы и предпочтения меняются со временем, что состав семьи тоже меняется, что есть bus-фактор, что не всем вокруг вас хочется вникать в сложную логику и развесистые интерфейсы настройки умного дома. Дом должен решать больше проблем, чем создавать. Он должен быть незаметным и удобным, а не раздражающим и непонятным.
Возникла необходимость заменить аналоговые камеры во дворе, на беспроводные. Камеры всего три, но сигнал от роутера до них не доходит. Максимальное расстояние от моего окна, до дальней камеры примерно 50-60 метров. Думаю надо установить в окне репитер.
Но вот какой купить не знаю. Их дофига всяких, но как у них с дальностью?
Суть дела. Есть группа освещения, подключенная через два проходных переключателя. Всё подключение осуществлено в коробке за гкл-потолком, доступа нет. Соответственно ноля в подрозетниках тоже нет.
Есть светильник, к которому просто подходит питание без выключателей. Доступа к коробке тоже нет.
Доступ к проводам есть только в двух подрозетниках и у самих светильников.
Вопрос: возможно ли с помощью беспроводных реле (и если возможно, то каких конкретно) связать две эти группы, чтобы при включении/выключении первой включалась/выключалась вторая. Без замены проходных переключателей или с заменой на обычные но с сохранением функции проходных с помощью реле.
Варианты всё переделать не предлагать, нужен именно "костыль".
Темой умного дома я увлекаюсь уже больше 4-х лет. Началось всё с того, что в квартире, которую я снимал, стоял датчик движения в коридоре. Датчик это был обычный встроенный в сеть, и просто заменял выключатель. И мне это очень сильно понравилось, что я начал исследовать как такое можно сделать, уже в собственной квартире.
Вот такой датчик движения
Начал я с базового умного дома (на тот момент) - это устройства Xiaomi и приложение MiHome.
Первая проблема, с которой я столкнулся, бОльшая часть устройств работает только если выставить в настройках регион Китай. И может показаться, что это не проблема, но это не так. Например, все действия, которые вы делаете в приложении, идут через китайские сервера. Все пуш-уведомления, которые будет отправлять дом, тоже будут идти через Китай. Ну и всякого еще по-мелочи.
Это я пытался добавить устройства в регионе Россия.
Я поигрался с этим Сяоми не долго. Купил пару розеток, хаб, и пару удаленных кнопок. Удивил друзей на новый год (когда включал гирлянду) и решил, что система не стоит того, чтобы её продолжать.
К этому моменту мой друг Серега тоже уже понаподключал себе всяких устройств Сяоми, и подключил их на сколько много, что всё это стало работать из рук вон плохо. Умный дом вынес ему мозг на столько, что он бросил всё, отключил и никогда к этому не возвращался.
А я наоборот - для меня это стало челенджем.
Я решил отказаться от Сяомишного дома из-за его постоянных багов и отваливаний. И решил начать с нуля, в системе Aqara Home. На самом деле это тот же Сяоми, но чуть качественней и расчитаный не только на внутренний рынок Китая, но и на глобальный. В приложении есть русский язык и русский регион, поэтому вся работа осуществляется через сервера в европейской части нашего континета.
Интерфейс приложения Aqara Home
За первые три года у меня в системе появилось более 50 различных устройств. Я заменил все выключатели в квартире на умные, поставил дополнительные беспроводные выключатели в тех местах, где их не хватало. Повесил карнизы для штор во всех комнатах и на всех окнах. Датчики движения также встали везде. Термостаты, кондиционер, даже умный замок на дверь - всё это реализовано в квартире.
Список устройств умного дома
И я скажу, что за три года не было серьезных проблем с этой системой. Да, пару раз отваливался один из выключателей, но за 5 секунд эта проблема решалась перепривязкой. Один раз я заменил батарейки в беспроводных кнопках. И всё. На этом все проблемы заканчивались.
Сейчас в квартирном умном доме работает 56! автоматизаций. И это действительно облегчает жизнь. Когда я попадаю в другие квартиры, я начинаю чувствовать себя некомфортно, и не могу удержаться от наставлений владельцам этих квартир - "Поставьте себе умный дом". Мне уже все друзья говорят, что я замучал их, заставляя поставить умные датчики.
Но на этом я не остановился.
В том умном и красивом доме, что мы построили за городом я решил еще больше усложнить систему умного дома. И сделал её на базе опен-сорс решения Home Assistant. Это такая система, в которую можно подключить вообще всё - и датчики от Сяоми, и выключатели Aqara и кондиционеры от LG, кнопки от Tuya и даже Алису и Марусю. Именно поэтому я выбрал её для дачи, т.к. устройств там должно быть на много больше. Там и ворота открываются, и газон поливается, и бассейн отапливается. И всё это под одним управлением.
Сейчас на даче у меня около 100 устройств уже подключено к системе, и еще столько же лежит в коробке, ждет подключения)) Про самые безумные рассказывал тут.
Один из дашбордов управления умным домом на даче
Скажу сразу, что работает это всё явно хуже, чем Aqara, которая установлена в квартире. Я грешу на то, что у меня кривые руки, и дешевые устройства.
Изначально когда я всё настраивал, ориентировался как раз на итоговую цену. Т.к. например, розетка у Акары в официальном магазине стоит 5000 рублей, а для Home Assistant я купил на алиэкспрессе за 600 рублей. Из-за дешевезны этих устройств у них часто бывают всякие баги и глюки. Ну и сама система совсем не юзер-френдли. Очень многое приходится писать на языке программирования, а программист из меня так себе)
Поэтому с дачным домом я вынес мозг не только друзей, но и жене. Которая терпит все эти настройки и баги, пока я подбираю идеальные сочетания сценариев и устройст. Спасибо ей за это.
Я кратко рассказывал о сценариях, которые использую на даче. В следующих публикациях буду прям подробно рассказывать как настроить тот или иной сценарий, и из каких устройст его собрать и сколько это стоит. Буду рад подписке.
P.S. этот текст из моего блога, кому интересно.
Вопрос простой но не очевидный. Есть дом в деревне. Хочу установить там пару умных розеток. Чтобы включить дистанционно обогрев. Розетки есть. На смартфоне установил Смарт Лайф. Все работает. А как мне сделать удалённое управление? Обязательно нужен хаб, или можно второй смартфон там оставить и управлять через него?
