Здравствуйте! давно хотел тут выложить чертёж на свой складной мангал. Еще в далёком 2018 году решил что мне нужен походный и лёгкий и крепкий мангал (он у меня всё еще есть и активно используется). Путём научных изыскании и поисков в сети чертежей -я решил создать всё с нуля и сделал чертежи на Exel из листа металла 100х200см , вскоре сделал картонный макет и лишь затем из металла. Здесь был использован металл 1.2 мм .

Ссылки для разрезания металла и отверстий для углей. https://disk.yandex.com/i/rgKCWAzUG8J-Ew https://disk.yandex.com/i/DT29zs9OEQQr3Q если не открывается , пишите t.me/edilveis

Складной мангал 36х26см Изделия из металла, Мангал, Складной, Своими руками, Чертеж, Длиннопост

Я вот такоё чертёж отправил в компанию, которая через ЧПУ вырезает и гнёт металл, вышло очень дорого. Чёрные кругляши для Шампуров, а чёрные квадратики для ножек. Пришлось отказаться от них

От боковых круглых отверстии можно отказаться, так как при раскрытии появляется достаточно большая щель для тяги воздуха и можно их не сверлить.

Это первый образец. Уголки для удержания дополнительного донышка и регулируется по высоте. Ножки закручивались в Гайки на дне (те самые черные дырки на чертеже) пришлось отказаться.

Можно для шампуров, можно и решетку ставить, что бы угли находились на оптимальной высоте.

Желательно с четырёх сторон ставить такие замки для удержания стенок.

Второе поколение мангала с улучшенными ножками.

Берём трубу 2х2см и отрезаем как на картинке выше, ножки 1.5х1.5 см вставляются в них. Длинна ножек 35х36 см.

можно в длину и поперёк.

(Первый образец) Ремешок из обычной цепи для собаки и трубки от газа. Покрыт термостойкой эмалью и вес 5кг. Легко помещается в Армейский Вещ мешок советского образца.

Показать полностью 9

[моё] Изделия из металла Мангал Складной Своими руками Чертеж Длиннопост

11

33

trofitec

1 год назад

Мангал

Короткие юбки - пора мариновать мясо!) Костровая чаша, мангал, жаровня под шашлык. Чертежи в dwg dxf cdr для лазерной резки⁠⁠

Всем привет. Давненько ничего не постил.) Тем временем погода стала теплее, май на носу, а количество симпатичных девушек в юбочках стремительно растет.)) Видимо все дело идет к душевным шашлычным посиделкам дружеских компаний и романтических уютных вечеров у костра или мангала.

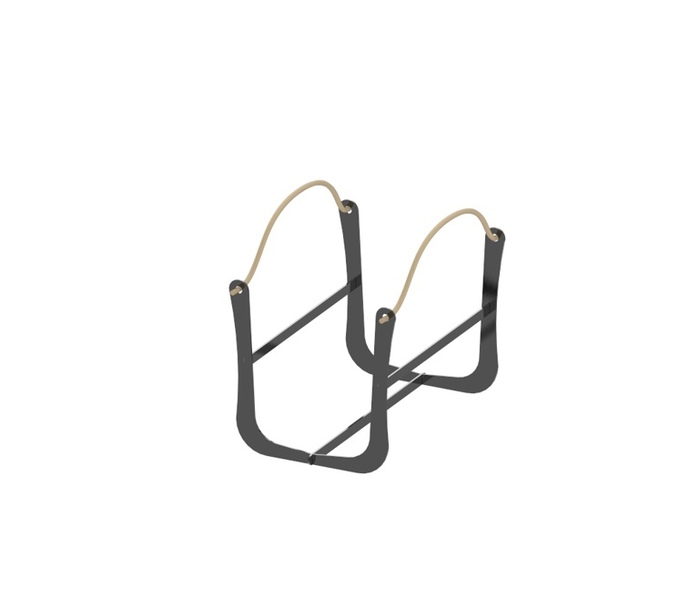

По этому поводу я подготовил несколько макетов новых мангалов для лазерной резки в наиболее удобных форматах dxf cdr dwg. К мангалам добавил еще 3 модели вертикальных мангалов, опахало разной формы, переноску для дров и дровницу в виде медведя. Также в папке найдете логотипы авто и контур пламени для декора. Файлы редактируются в любой САПР.

Времени на разработку уходит много - поэтому не забываем лайки и репосты!) Чертежи вы можете скачать бесплатно. Но если уж заливаете мои работы на своих площадках - укажите автора макета или ссылку trofitec.by, мне будет приятно.

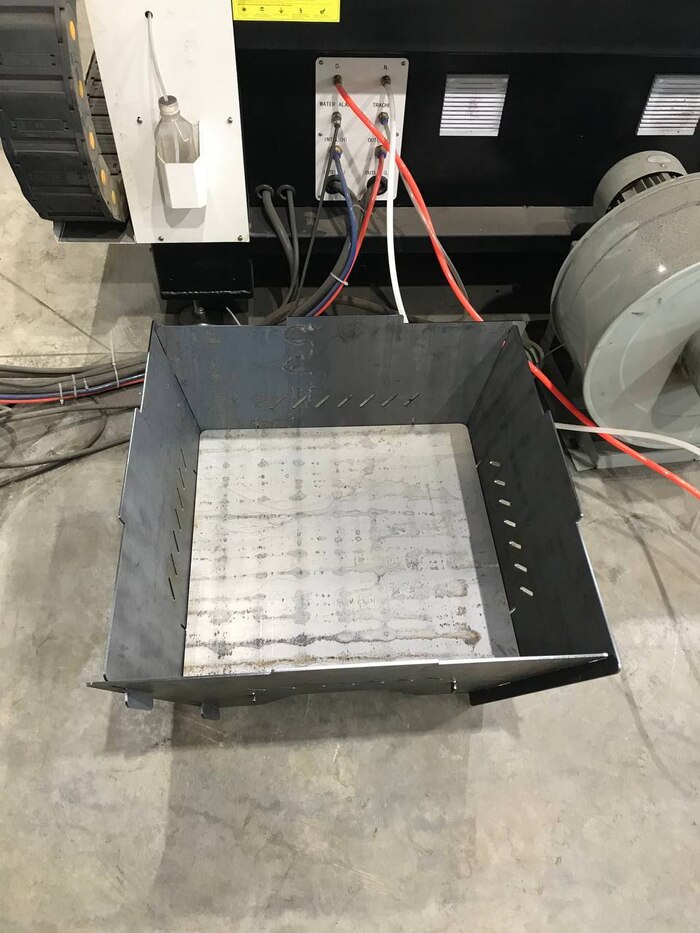

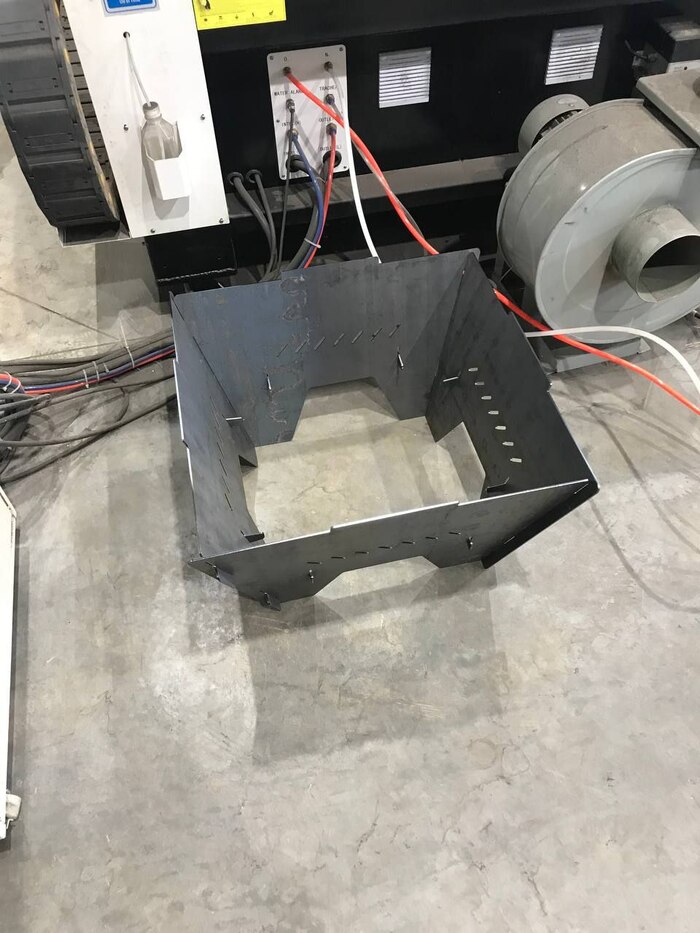

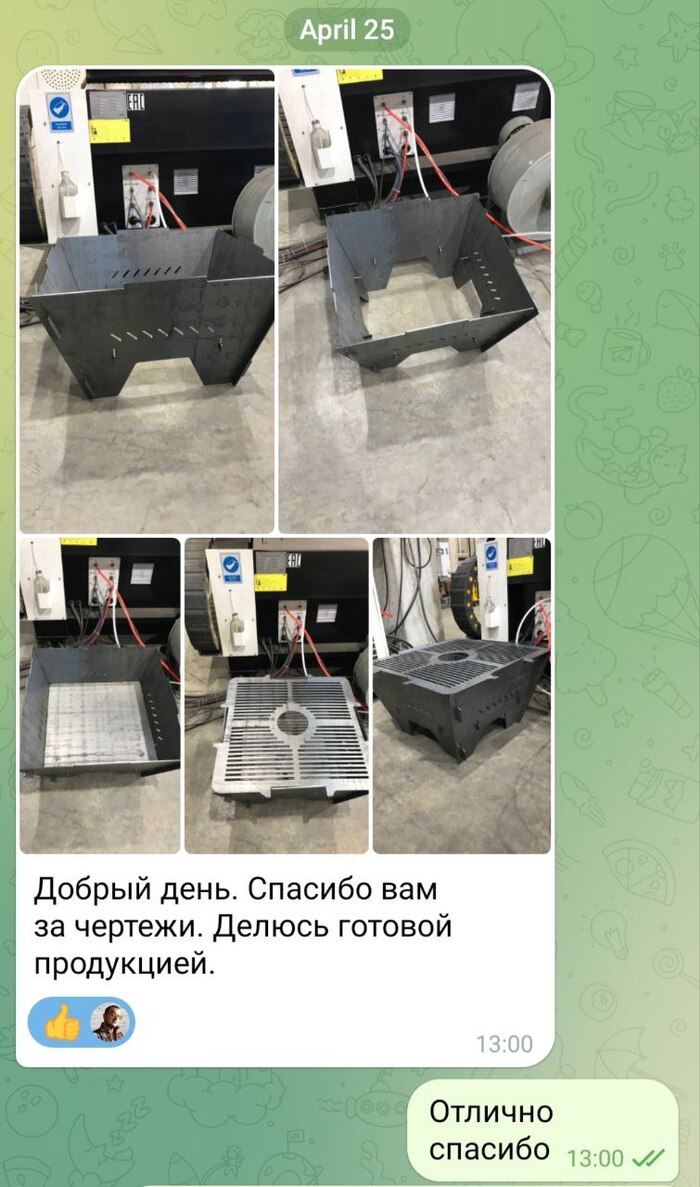

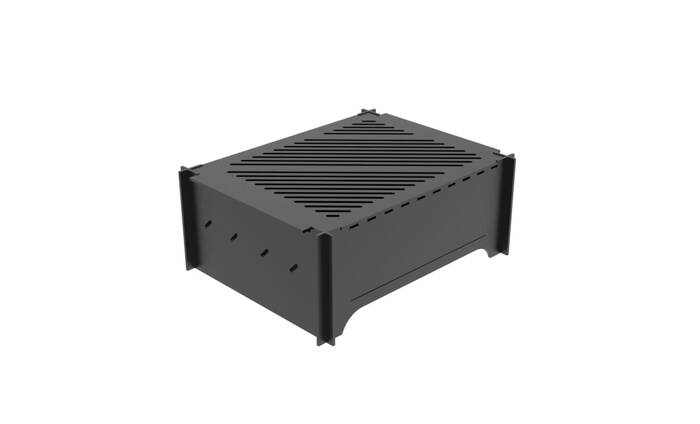

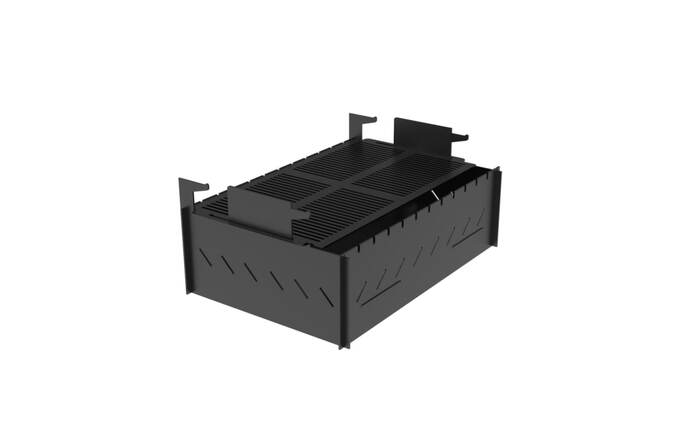

Ниже рендеры новых моделей. А еще в подборке вы найдете полезное дополнение в виде опахала разной формы/
