Апгрейд пнв 57е

Народ, есть кто разбирается в электротехнике, задача сделать блок питания для пнв 57е, принципиальную схему прилагаю, проблема штатного бп в его постоянном и достаточно громком писке, гуглëж не дал простого решения поставленной задачи. Пока только получилось найти ориентиры для движения - сборка акб, сборка трансформатора вч (по разным данным 15-25 Кв напряжение на ЭОПах). К сожалению моих знаний хватает только на первый пункт, а за второй браться как то боязно, учитывая вольтаж)
К чему и вопрос - можно ли как то на современной элементной базе закрыть второй пункт и как это лучше сделать?

Предупрежу сразу, мои навыки ограничиваются пайкой проводов, в схемотехнике не шарю

Апгрейд пнв 57е Прибор ночного видения, Апгрейд, Самоделки, Военная техника, Переделка, Электроника, Электричество, Высокое напряжение
16

Ремонт Nitcore CineWind CW20 своими руками

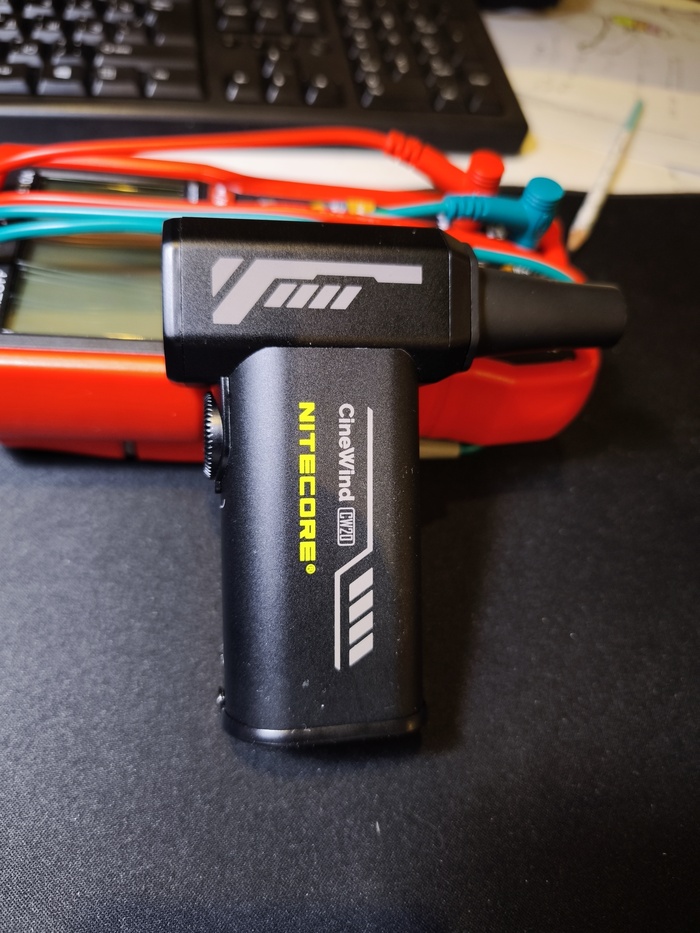

После обзоров на Ютубе, купил я себе вот такой прибор:

Ремонт Nitcore CineWind CW20 своими руками Ремонт электроники, Ремонт, Электроника, Длиннопост

Цена на него колебалась. Я купил за 5500, а ценник опускался до 4500 примерно. Нужно ловить предложения.

Сначала я не сразу разобрался как его вообще включить. Оказывается есть у него функция блокировки : короткое+длинное нажатие

По ощущениям действительно прикольный девайс. Хороший чехол, качественное заводское исполнение, прям чувствуется в руке, что хорошая вещь.

Поигрался пару дней, а потом он перестал работать. Ушёл в ошибку и не реагировал на включение и на зарядку.

Начал разбираться.
выяснилось что ода из банок аккумулятора (16650 кстати), разрядилась в ноль. Спасти её не удалось... Банки всего 4, соединены последовательно.
Заказал и заменил новую банку и всё заработало!

Но через пару дней все повторилось. Опять та же банка разрядилась в ноль... Заказал ещё один новый аккумулятор, для замены. Свежеразряженный пока что пытался реанимировать с помощью зарядки LiitoKala Lii-600. Этот экземпляр спасти удалось.

Так вот заменил высаженную банку на новую, и опять ожидаемо всё заработало. Но в подключенном состоянии оставлять я его не стал. Понятно было, что есть ток утечки, но абсолютно не понятно в каком месте он возникает...

Не стал ломать себе голову, в итоге нашел на Авито мастера, который занимается ремонтом электроники. И вот спустя пару дней и 1500руб удалось решить проблему.

Проблема была в контроллере, который видимо должен был контролировать равномерный заряд/разряд батарей, но вместо этого высаживал одну из банок, по проводу которым должен был эту банку контролировать.

Найти такой же контроллер не получилось, по этому заколхозили переключатель в разрыв провода, по которому была утечка от аккума.

Ремонт Nitcore CineWind CW20 своими руками Ремонт электроники, Ремонт, Электроника, Длиннопост
Ремонт Nitcore CineWind CW20 своими руками Ремонт электроники, Ремонт, Электроника, Длиннопост
Ремонт Nitcore CineWind CW20 своими руками Ремонт электроники, Ремонт, Электроника, Длиннопост
Ремонт Nitcore CineWind CW20 своими руками Ремонт электроники, Ремонт, Электроника, Длиннопост

Теперь в выключенном состоянии прерывателя, аккумулятор не разряжается.

Неудобство в том, что перед включением нужно ВКЛючать прерыватель, а после использования обязательно ВЫКЛючать прерыватель, иначе банка снова разрядится, и нужно будет производить замену и балансировку аккумулятора.

В остальном прикольная дуйка, довольно мощная )

Ремонт Nitcore CineWind CW20 своими руками Ремонт электроники, Ремонт, Электроника, Длиннопост
Ремонт Nitcore CineWind CW20 своими руками Ремонт электроники, Ремонт, Электроника, Длиннопост
Ремонт Nitcore CineWind CW20 своими руками Ремонт электроники, Ремонт, Электроника, Длиннопост

Утечка была на зеленом проводе


Возврат денег за некачественный товар:

Когда стало понятно что прибор не работает я написал продавцу. То не отвечает.
Потом написал производителю, на почту, которая была указана на коробке турбовентилятора. Параллельно написал в поддержку Али - открыл спор с продавцом.

И тут все зашевелилось.

Производитель шуганул продавца, поддержка тоже начала давить на продавца.
продавец начал писать сообщения. Но он хитренький: просил закрыть спор, и тогда он сможет урегулировать проблему. На мои прямые вопросы как он собирается это реализовывать практически, отвечал уклончиво, по смыслу: вы спор закройте, а мы тут всё сделаем по красоте.

На уговоры продавца я не повёлся. Отправил все запрашиваемые поддержкой подтверждения: видео и фото. И стал ждать. Примерно через две недели дали добро на возврат денег, и вернули их на карту.
И вот только тогда я уже начал самостоятельный ремонт )) о котором речь была выше.


Показать полностью 8
8

Помогите неэлектрику!!!

Я не электрик, помогите правильно сформулировать вопрос что искать. В общем мне надо устройство, которое включало бы розетку на 220 вольт на 10 минут ,а потом отключало на такое же время. Ну и что бы можно было регулировать интервалы включения-выключения. Паять схемы не умею. Да и некогда. Устройство не должно сбрасывать настройки после отключения электричества. Делаю установку с генератором тумана для укоренения всяких капризных растений. Хочется максимальной простоты и настраивамости. Наверняка на али-озоне- вб есть готовые( или полуготовые) решения. Памагити!!!
Ругать за тупость не надо, я биолог , а не сантехник по платам

4

Помогите подобрать модель провода

Добрый день! Помогите, пожалуйста, подобрать модель провода по фотографии. Кабель экранирован. У него всего 7 тонких разноцветных жилы, но две из них ещё дополнительно экранированы от остальных в середине кабеля. Синяя, жёлтая, зелёная, красная, чёрная, оранжевая, белая. Черная и белая идут вместе в отдельном экране.

Помогите подобрать модель провода Электрика, Электроника, Кабель, Провод, Помогите найти
Помогите подобрать модель провода Электрика, Электроника, Кабель, Провод, Помогите найти
Показать полностью 2
0
Вопрос из ленты «Эксперты»

Диод из пирита

Да-да, это пост про самодельный диод.

Скажу сразу - использовать его в качестве детектора возможно, если живете под передатчиком. И еще - фоток не сохранилось. Придется все описывать, хорошо что я помню еще...

Итак, немного предыстории (можете пропустить, ничего технического).

Гулял я как-то по улице и увидел данный красивый камешек. Долгое время он пылился на полочке... Пока я вдруг не заметил, что он-то, оказывается, полупроводник!

Вот теперь уже тех. часть. В тот же вечер был жестоко отколот кусочек, который чудесным образом обмотался медной проволокой. Не совсем понял, что это получилось - катод ли анод... В любом случае, продолжу. Это будет вывод 1. Выводом 2 была очень острая игла(хотел сделать схожесть с диодом Шоттки)

Первым делом на эти два вывода я, дурак експериминтатор, подал 24 вольта, уж не помню полярности, извините пожалуйста меня вот такого плохого)

Он нагрелся, ток пошел 0.34 А, когда поменял полярность - он греться перестал, просто напряжение просело на 4 вольта до 20.

Это вообще рабочий диод? Как его улучшить? Спасибо заранее

P.S. опасался, как в слове диод не написать случайно дилд 🧐

9
Вопрос из ленты «Эксперты»

Помогите найти название микросхемы

Есть вот такая хрень

Помогите найти название микросхемы Электроника, Спроси Пикабу, Вопрос, Микросхема

Если не видно - написано MGL RX2 083

Поиск по фото или поиск по тому, что написано на ней, ничего не дал.

Помогите, пожалуйста!

P. S. Плата от пожарной машинки

Показать полностью 1

Будет ли работать такой способ?

Есть металлическое помещение в котором не ловит сотовая связь. Установить наружную антенну, провести кабель внутрь помещения и подключить к нему антенну. Вуаля, связь внутри помещения есть.

Вопрос из ленты «Эксперты»

Что сделать с трансформатором

Вот такой вот

Что сделать с трансформатором Трансформатор, Нужен совет, Спроси Пикабу, Вопрос, Электроника

Что с ним можно делать? Смотать? Перемотать? Высокое напряжение не нужно. Продать - жалко, вдруг пригодится...

Подскажите, пожалуйста.

Заранее спасибо :)
