Fanuc

С этим тегом используют

ЧПУ Программирование Станок Все
60 постов сначала свежее
7
Вопрос из ленты «Эксперты»
Pososok
22 дня назад
Лига ЧПУшников

Работа с фануковским EOP, а точнее с таблицей tool load monitor⁠⁠

Работа с фануковским EOP, а точнее с таблицей tool load monitor Вопрос, Спроси Пикабу, Проблема, Нужен совет, Fanuc

Таблицу заполнял по мануалу

По какой-то причине станок не отрабатывает Feed hold при достижении максимально нагрузки на ось шпинделя, все сообщения не выводятся на главный экран, а отображаются только при заходе в саму таблицу; скорее всего из-за режима Read only.

Как отключить этот режим и в нем ли дело?

Кто-то работал с такой ДОПОЛНИТЕЛЬНОЙ ФУНКЦИЕЙ ?

Вопрос Спроси Пикабу Проблема Нужен совет Fanuc
4
21
TurbochorT
1 месяц назад

Ответ на пост «Оператор станков с ЧеПэУ»⁠⁠5

Волгоградская обл. Не оборонка. Оператор ЧПУ фрезерной группы, 4й разряд. Стойка FANUC. Высшего образования нет. Технический склад ума.
Извиняюсь заранее за многабукоф.

Вкатился в эту среду 7 месяцев назад с абсолютным нулём практических знаний, до этого был слесарем-инструментальщиком, так что о профессии имел только некоторые представления (св-ва металлов, допуски, чтение чертежей). Готов был работать за еду, т.к. очень заинтересовала данная профессия.

Учитель мой, дай Бог ему и его семье здоровья, в этой и смежных сферах более 10 лет, научил меня за 2 месяца очень многому, настолько, что спустя ещё 3 месяца самостоятельной работы  я получил 4й разряд (хотя по факту работу уже делаю для 5го, ловлю сотки, иногда даже микроны, да и учитель подмечает, что знаниями я обладаю такими, которые по непонятным причинам недоступны его знакомым 5разрядникам с 5+ годами опыта)

На данный момент на частном небольшом предприятии являюсь единственным фрезеровщиком (у нас в основном токарка),что на самом деле удобно, никто не играется твоими игрушками и не писает в твой станок:) Работаю чисто в день 2/2 ну и иногда вызывают во время выхов на какие-нибудь срочные неотложные заказы, редко.
Обрабатываю +- один и тот же ассортимент деталей небольшими партиями, иногда залетает какой-нибудь кастом в кол-ве пары-тройки штук с чертежом, нарисованным от руки. Приходится и набрасывать программу (обычно леплю франкенштейнов из уже лично написанных или чужих освоенных программ), и подбирать инструмент, и соответственно придумывать технологию обработки.

Обучен параметрическому программированию, могу накидать программу с нуля прямо на стойке, поэтому люто угараю с программ, что подкидывает иногда начальство вместе с новыми заказами, написанными какими-то оболтусами фрилансерами ни разу не стоявшими у станка ирл. Обычно задачи настолько тривиальны, что их проги в несколько сотен строк можно сократить в десятки раз используя циклы и переменные (тут не буду лукавить, помогла моя школьная пятёрка по информатике и хорошее знание паскаля, очень всё оказалось похоже, а потому достаточно просто для понимания)

Приходили на трудоустройство многие операторы ЧПУ с опытом, но в ужасе убегали через пару недель, т.к. привыкли жать на одну кнопку и ни над чем не задумываться, а при возникновении внештатных ситуаций бежать за помощью к наладчикам и технологам, которые заботливо подтирали им жопку на прошлой работе. Мне же, с нуля полученные мной знания, априори казались какой-то базой, которую знает любой оператор, поэтому я не вижу в своей работе никаких титанических сложностей.

Работу свою просто обожаю, эдакая смесь творчества и технологического процесса. Отличный процент соотношения ручного и умственного труда, в основном проёбываюсь (работают роботы и мы иногда©) сижу в телефоне, слушаю музычку, читаю книги, пишу этот пост, сплю. Начальство за это не гоняет, главное - результат, станок в простое замечен не был.

Все стандартные процедуры типа установки/привязки инструментов/деталей и соотвествующих программных корректировок делаю уже на автомате с закрытыми глазами.
Никакой рутины пока не обнаружил, а для меня - это наверное самая главная особенность любой работы в целом. Платите мне хоть стотыщмильёнов, но если работа монотонное унылое говно, то я через месяц завою, а через два сбегу. Хотя... деньги наверное важнее, тут кому как.

Да, конечно, не всё получается идеально, бывают и косяки, но самое главное - учиться на своих ошибках и не совершать их повторно т.к. много нюансов, о которых может не подумать как опытный оператор 10+ лет, так и новичок, коим я, например, являюсь. Не забывать, что в твоих руках многомиллионное оборудование и продукция, за которые ты несёшь ответственность.
Ну и основное правило - 10 раз перепроверь, 1 раз запусти. (но руку всё равно на аварийке держи, на всякий случай) Мы тут всё-таки не в лотерею играем, всё достаточно серьёзно.

Получаю в среднем 70к в месяц + всякие надбавки за написание программ и мелкий ремонт (типа замены датчиков 4й оси или батареек сервопривода), хоть это и не потолок и моя зп месяц от месяца всё ещё подрастает. Имею возможность перейти на предприятия с зп 100к+, но чувствую что заёбов и ограничений прибавится настолько, что это никак не стоит такого денежного прироста.
Работаю в основном на опыт в трудовой, т.к. мне будет сложно при поиске нового места работы с лучшими условиями убедить HR что я весь из себя такой распиздатый фрезеровщик, хоть и вкатился в эту профессию полгода назад.

Немного смущает что средний чек оператора по РФ +-одинаковый, не взирая, работаешь ты в Нерезиновой или в каком-то провинциальном Зажопинске, как я. Хотя, у нас вроде как дефицит специалистов по стране, нет? Про заоблачные зарплаты из изначального поста, если честно - не понял, это сколько в цифрах и где Вы такие увидели?

В планах и дальше развиваться в данном направлении, изучить программы для создания чертежей и написания кода. Кстати, современные нейронки очень даже не хило могут в G/M коды, идеально рабочий вариант не выдадут, но очень упрощают процесс создания проги из ничего, если хоть немного шаришь.

Спасибо, что дочитали.
Всем твердосплав✌️

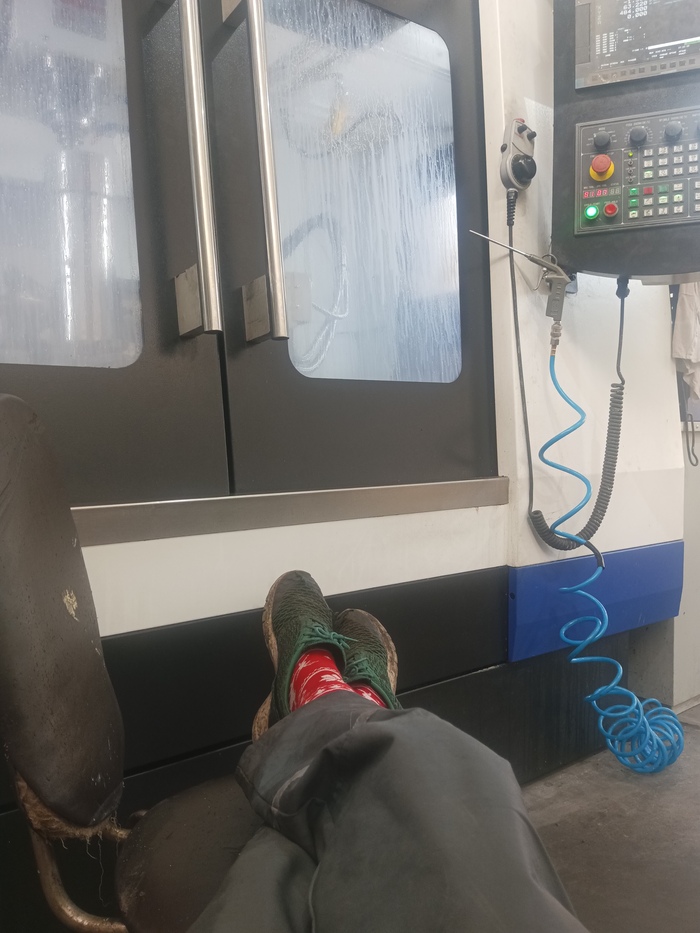

Ответ на пост «Оператор станков с ЧеПэУ» ЧПУ, Завод, Станок, Производство, Процесс, Российское производство, Вопрос, Спроси Пикабу, Волна постов, Мат, Fanuc, Ответ на пост, Длиннопост

Это моя фреза. Таких фрез много, но эта моя. Моя фреза — мой лучший друг. Это — моя жизнь. Я должен научиться владеть фрезой так же, как владею своей жизнью. Без меня моя фреза бесполезна. Без моей фрезы бесполезен я. Я должен метко срезать моей фрезой. Я должен срезать точнее, чем враг, который пытается меня перефрезернуть. Я должен фрезернуть его до того, как он фрезернёт меня. И я это сделаю. Клянусь перед богом. Я и моя фреза, мы защитники моего завода. Мы не боимся заготовок. МЫ спасители жизни. Пусть будет так. Пока не останется больше брака и не наступит мир. Аминь.

Показать полностью 1
[моё] ЧПУ Завод Станок Производство Процесс Российское производство Вопрос Спроси Пикабу Волна постов Мат Fanuc Ответ на пост Длиннопост
25
14
Вопрос из ленты «Эксперты»
LegalCucumber
2 месяца назад
Лига ЧПУшников

Нужна помощь с циклом G71⁠⁠

Изучаю программирование на симуляторе фанука, столкнулся с циклом G71 и сразу же по нему возникли вопросы, ответы на которые я не смог нагуглить.

Суть такова: имеется контур с занутрением, в фирменном руководстве по программированию сказано, что данный цикл имеет два типа (I и II), тип I не умеет работать с занутрениями, ему требуется чтобы размер детали имел монотонное возрастание/убывание по оси Х. Но тип II на это якобы способен, ему лишь требуется монотонное возрастание/убывание по оси Z.

Цикл у меня выглядит следующим образом:

Нужна помощь с циклом G71 Вопрос, Спроси Пикабу, Нужен совет, Fanuc, ЧПУ

В каждом кадре цикла прописаны обе координаты, следовательно это должен быть тип II.

Вроде бы всё должно работать, но на практике имеются 2 проблемы:
1) В этом вот занутрении после каждого прохода идёт отскок на 1мм, далее отвод на холостом ходу по оси Z, всё ок, а вот дальше инструмент опускается по оси Х для следующего прохода не на рабочей подаче, а тоже на холостом ходу, чего быть вообще-то не должно по идее. Получается, что резец входит в необработанную поверхность на холостом ходу.
2) Но мало того, на последнем проходе после отскока инструмент хреначит на холостом ходу прям сквозь деталь, полностью игнорируя контур.
Выглядит всё это дело следующим образом:

Нужна помощь с циклом G71 Вопрос, Спроси Пикабу, Нужен совет, Fanuc, ЧПУ

Здесь видно (хоть и плохо, цвет линий неудачный), что на новый заход инструмент по оси Х идёт на холостом ходу и виден последний отскок с движением сквозь контур.

Собственно вопрос: это я делаю что-то не так, это цикл на подобное всё же не рассчитан, или это тупо косяк симулятора?

Показать полностью 2
Вопрос Спроси Пикабу Нужен совет Fanuc ЧПУ
56
125
user10323979
3 месяца назад
Лига ЧПУшников

Полезные параметры для токарных и токарно-фрезерных стоек ЧПУ Fanuc⁠⁠

На сегодняшний день профессия "Оператор Станков С ЧПУ" становится все более актуальной для нашего времени. Часто случается так, что на предприятие приезжает станок, а настройка его сделана так, чтобы этот станок в процессе эксплуатации поскорее "угрохать". Для предотвращения непредвиденной реакции станка в процессе обработки и для удобства существуют параметры, с помощью которых можно настроить станок максимально удобно под себя, а так-же включить безопасное его использование. К сожалению, об этих параметрах бывает нигде не написано, и многие, в том числе и я, собирают информацию по крупицам. В данном посте я хочу поделиться своими знаниями по данной теме.

Установка параметров

Работа с параметрами настройки станка производится в режиме MDI.

Перед изменением параметров делайте резервную запись изначального состояния параметра для того, чтобы можно было вернуть все назад, если пойдет что-то не так.

Изменение параметров: Включить режим MDI, нажать клавишу OFSSET несколько раз , для вызова окна отключения защиты от записи параметров. Нам необходима строка с подписью PARAMETER WRITE. Ставим цифру 1 и нажимаем INPUT. Возникнет аварийный сигнал. Его мы игнорируем. Аварийный сигнал можно сбросить путем зажатия клавиши RESET и одиночным нажатием клавиши CAN.

Нажимаем клавишу SYSTEM и набираем номер необходимого параметра, нажимаем подэкранную клавишу № SEARCH. Параметр появится на экране и его можно будет отредактировать. В конце редактирования параметров необходимо снова вызвать окно со строкой PARAMETER WRITE и изменить 1 на 0. После этого стойка может выдать сигнал о необходимости перезагрузки для того, чтобы внесенные изменения вступили в силу.

Если сигнал о перезагрузке не появился, то перезагружать не нужно.

Бит (окошко ввода значения в параметре) считается справа налево. Первый бит справа имеет порядковый номер 0 ( не путать с введенным значением в это окошко).

Параметры

1240- параметр настройки точки смены инструмента по команде G28 (референтной позиции). Устанавливаются крайние допустимые значения по осям X и Z. Данные значения можно взять из фактического положения револьверной головы.

1320- параметр ограничения хода суппорта в зоне обработки.

LIMITE1- отвечает за ограничение в направлении от шпинделя.

LIMITE2- отвечает за ограничение в направлении к шпинделю (зона безопасности кулачков).

1420- параметр ограничения скорости холостого хода G0 по осям X и Z отдельно .

3204- бит 0 (первый справа) включение\отключение (1 или 0) квадратных скобок\круглых скобок.

3401- бит 0 DPI включение\отключение ( 0 или 1) десятичной точки. (значение перемещение по осям будет рассматриваться системой как абсолютное X(Z) 40. или X(Z) 40  .  При включенной десятичной точке значение 40 без точки будет считаться не как 40мм, а как 0,04мм. Нужно быть очень осторожным с данным параметром. Рекомендуется отключать десятичную точку ( установить бит 0 DPI в значение 1).

8134 – бит 2 значение 0 – разрешает использовать код А для ввода угла фаски в цикле.

3405- бит CCR – значение 1 ,отключает необходимость ввода запятой перед вводом угла А в цикле.

3107 – бит SOR -установить значение 1 – упорядочивает программы по номеру.

3204 – бит MKP – установить значение 1 – сохраняет программу ранее введенную в окне MDI, не сбрасывает ее после отработки или при нажатии RESET.

3404 – бит M3B – установить значение 1 – позволяет вводить в одну строку программы несколько М кодов ( до трех) – например М5 М9. Может не работать на некоторых стойках.

3453- бит 0 – установить значение 1 – позволяет использовать в цикле прямой ввод радиусов и фасок ( R, R-, K, K-)

5101- параметр отвечает за работу цикла глубокого сверления G83 с полным выводом сверла из отверстия и возвратом его. В столбце RTR стоит значение «0»- цикл G83 при указанном значении Q-величина одного прохода сверла,  в самом цикле-будет Q игнорировать. Следует установить значение «1» для правильной работы данного цикла.

5104 – бит PCT- использование глубокого нарезания резьбы метчиком ( вперед-назад). Устанавливается значение Q в режиме G84. ( 0 – отключено, 1- включено). На некоторых стойках может не работать. Зависит от конфигурации станка.

5105 – бит RF1 и RF2 – установить значение 1 – отменяет лишний проход по контуру в конце обработки у циклов G71 и G72.

5114 и 5115 – установка расстояния от  дна отверстия при возврате сверла во время работы цикла G83 с выводом сверла из отверстия . Рекомендуется устанавливать  оба значения на 2мм.

6700 – бит PRT – подсчет количества деталей, используется М-код.

0- для подсчета используются М02 и М30 по умолчанию и любой другой М-код установленный параметром 6710. М-код установленный параметром 6710 можно использовать в любом месте программы неограниченное количество раз. Производится только подсчет (+1) деталей.

Только М-код установленный параметром 6710 .

5003 – бит 6 и 7 установить значение 1. При нажатии клавиши RESET активность инструмента не сбрасывается.

13115 – бит SI2 – установить значение 1 – включает дополнительную клавиатуру ввода на подэкранные клавиши

24361 – бит FDC – установить значение 1 для светлого экрана, 0 – для темного.

Надеюсь, что данная информация будет многим полезна!
Будет здорово, если к этому посту будут добавляться вами еще нужные и полезные параметры, которые облегчат работу со станком.

Показать полностью
[моё] Fanuc Инженер Электроника Текст
31
22
user4628257
9 месяцев назад
Лига ЧПУшников

Ответ на пост «CAM система и постпроцессор под Fanuc i0-tf токарный и i0-mf фрезерный»⁠⁠1

Я работаю в NX и считаю его лучшей CAM программой! Такой тонкой настройки инструмента и режимов я не встречал ни в какой другой системе! Также я делаю попытки в написании постпроцессором, но пишу их на языке С++ потому-что язык TCL не знаю! Вообще, как мне кажется, постпроцессор для конкретного станка просто необходим! И это не удобство для оператора, который внеся коррекцию в программу, через минуту запускает ее на станке! Плюс постпроцессор - это безопасность, потому-что там учитываются все концевики в карте траекторий движения механизмов станка! И если на токарный станок, в принципе можно написать программу руками, то написать высокоскоростную обработку на фрезерном станке, руками вообще не возможно! Поэтому любая CAM система, это только половина дела!

ЧПУ Fanuc Совет Текст Ответ на пост
9
13
Dextermorgan19
9 месяцев назад

Помогите запитать плату⁠⁠

Добрый день, нужна помощь в подключении платы.

Имеется стойка FANUC с пультом.

Помогите запитать плату Ремонт техники, Спроси Пикабу, Нужна помощь в ремонте, Поломка, Fanuc, ЧПУ, Плата, Длиннопост

Необходимо ее подключить что бы она работала как стенд. Питание на стойку приходит, она вроде как работает.

Помогите запитать плату Ремонт техники, Спроси Пикабу, Нужна помощь в ремонте, Поломка, Fanuc, ЧПУ, Плата, Длиннопост

Экран светится, все запускается, на кнопки стойки реагирует

Но стойка никак не реагирует на пульт. На стойку есть хоть какой-то мануал, питание на нее подал. А вот на пульт никакой информации нет. Пульт со стойкой соединен широким шлейфом проводов. И на нем есть дополнительный разъем питания (Power in).

Помогите запитать плату Ремонт техники, Спроси Пикабу, Нужна помощь в ремонте, Поломка, Fanuc, ЧПУ, Плата, Длиннопост
Помогите запитать плату Ремонт техники, Спроси Пикабу, Нужна помощь в ремонте, Поломка, Fanuc, ЧПУ, Плата, Длиннопост
Помогите запитать плату Ремонт техники, Спроси Пикабу, Нужна помощь в ремонте, Поломка, Fanuc, ЧПУ, Плата, Длиннопост

Что за пин (N24)? Что на него подать? Может кто сталкивался, подскажите.

Перелопатил весь интернет, никакой информации не нашел. На плате пульта корректного обозначения платы нет. Сам пульт тоже какого-то номера модели или чего подобного не имеет. Покупалось это на прямую у китайцев. Дали какие-то мануалы, но про пульт в них ни слова нет, сказали все что есть, дальше сами. К официалам обращался, тоже помощи никакой, все наладчики заняты, ради одной стойки никто ехать не соглашается, удаленно помочь не могут (или не хотят). Одна надежда осталась, на помощь Пикабушников.

Извините за такие картинки, не смог оформить как-то нормально.

Показать полностью 5
Ремонт техники Спроси Пикабу Нужна помощь в ремонте Поломка Fanuc ЧПУ Плата Длиннопост
21
23
Kol0882
9 месяцев назад
Лига ЧПУшников

Мой самопальный универсальный цикл планировки прямоугольных деталей на стойках fanuc⁠⁠

Нам на работе купили новый станок на стойке fanuc. Series 31i-model B plus.
Я раньше с фануками никогда не работал. Как оказалось, встроенных циклов туда не завезли. А габариткой и планировкой занимаюсь каждый день. Сначала накатал обычный цикл гле идёт рабочий ход по Х, затем шаг по У, затем возврат по Х, и снова шаг по У, для повторения нужное колличество раз. Каждый раз приходилось вручную забивать длину и ширину заготовки, каждый раз вручную делить ширину на диаметр фрезы и прочая повторяющаяся изо дня в день рутина.
Потом решил загуглить универсальное решение, но чё-то "ниасилил". Либо искать не умею либо в лыжы обутый.
Решил накатать сам. Накатал. Все пользуются, все довольные. Но мой внутренний педант каждый раз раздражался когда видел этот зло е-бучий последний паразитный шаг по У на последнем проходе. И ещё раздражало, что если диаметра фрезы было достаточно для прохода за нечётное колличество раз , зацикливать всё равно приходилось два прохода по х, что тоже раздражало. Плюс ко всему этому раздражало что на первом проходе фреза шла с точным выступом за край детали по оси У, а вот чтобы добиться такого же выступа на последнем проходе, нужно было ломать моСк, какой шаг по У поставить, опять же из-за последнего паразитного хода по У.
Вообщем пыхтел я над этой задачей несколько дней и в итоге родил решение, проверил на Cimco всевозможные варианты, и вроде бы всё заработало как надо. На станке тоже отработал со всевозможными вариантами данных. Всё работает. Мой внутренний перфекционист удовлетворён.
Ниже выкладываю текст программы с пояснениями. Так так фануки не понимают великий и могучий, всё что в круглых скобках, удалите либо замените транслитом.
Для безопасности прогоните сначала программу со своими данными на Cimco предварительно выбрав прстросессор fanuc milling iso, либо какая там у Вас есть CAM.
Программу можно легко адаптировать под Ваши нужды, там вроде всё понятно.

Суть программы такова.
Крепите заготовку по оси У клиновыми зажимами. Отбиваете ноли по ХУ по середине заготовки. По Z настраиваете как Вам удобнее.
Программа всегда начинается с правого нижего угла и змейкой проходит плоскость ХУ, затем, если Вы указали дополнительные проходы, возвращается по плоскости безопасности опять в правый нижний угол и отпускается по Z на величину шага Z котрый Вы указали и повторяет столько раз сколько Вы укажете. Выступы за края заготовки по оси У на первом и последнем проходе по умолчанию 5 мм от рабочего диаметра фрезы. Выход за заготовку по оси Х по умолчанию по 5 мм на сторону, тоесть между заготовкой и внешним диаметром фрезы будет зазор 5мм.
Далее программа рассчитает сколько нужно проходов по У, причём хоть чётное хоть не чётное колличество.
Есть текстовый файл, но я не знаю как здесь его выложить. Можете скопировать из поста, сам текст программы ниже.
Если захотите изменить нумерацию кадров, следите за операторами GOTO!
Если кому-то приготится, буду рад. Пользуйтесь.

%
O3033 (универсальная прямоугольная планировка с рабочим ходом по оси Х, с дополнительными проходами по оси Z. Ноль ХУ по центру заготовки! Ноль по Z на Ваше усмотрение)
N1 G40 G17 G94 G90 G54 (строка безопасности)

(входные данные)
#1=100 (координата Z первого прохода)
#2=3 (колличество дополнительных проходов по Z)
#3=0.5 (шаг дополнительных проходов по Z)
#4=200 (плоскость безопасности по Z)
#5=720 (фактическая длина заготовки по Х)
#6=300 (фактическая ширина заготовки по У)
#7=125 (внешний диаметр фрезы)
#8=94 (рабочий диаметр фрезы, т.е. диаметр по пластинам, который обеспечит перехлёст проходов)
#9=700 (обороты шпинделя)
#10=870 (рабочая подача)
#11=28 (номер инструмента, он же номер корректора длины инструмента)


(дальше не лезем)
#12=#5+#7+10 (длина рабочего хода по оси Х. сумма из фактической длины заготовки по Х, внешнего диаметра фрезы и 10 мм-по 5мм на сторону, для выхода фрезы за заготовку)
#13=#6+10 (ширина заготовки по У + 10мм - по 5 мм на сторону, чтобы обеспечить вылет фрезы за края заготовки на 5мм)
#14=#5/2+#7/2+5 (исходная точка начала цикла по оси Х)
#15=-[#13/2-#8/2](исходная точка начала цикла по оси У)
#16=FUP[#13/#8](делим, с округлением в бОльшую сторону, ширину заготовки по У +10мм на рабочий диаметр фрезы, что бы определить минимальное колличество проходов по У)
#17=[#13/#16](делим ширину заготовки по У +10мм на полученное в #16 минимальное колличество проходов по У, чтобы получить значение шага по У)
#18=-#15*2 (расстояние по оси У между первым и последним проходами)
#19=#18/[#16-1] (фактический шаг по У, обеспечивающий равные шаги по всей заготовке)

(сама программа)
N2 T#11 M6
N3 S#9 M3
N4 #20=-#12 (промежуточная переменная для возврата знака направления первого прохода по Х для каждого нового уровня по Z)
N5 G90 G43 H#11 G1 Z#4 F10000 (активация корректора длины инструмента на плоскости безопасности)
N6 X#14 Y#15 (исходная точка цикла)
N7 Z#1 F4200(опускание на координату Z первого прохода)
N8 WHILE [#16NE0]DO1(цикл обработки плоскости)
N9 G91X#20F#10(рабочий проход по Х)
N10 #16=#16-1(вычитаем один проход по Х)
N11 IF[#16EQ0] GOTO14(проверяем колличество проходов на равенство нулю, если равно нулю, заканчиваем цикл обработки плоскости)
N12 Y#19(смещаем У на величину шага)
N13 #20=-#20(инвертируем знак по оси Х, чтобы идти в другую сторону)
N14 END1
N15 WHILE [#2GT0]DO2(цикл шага по кординате Z)
N16 #1=#1-#3
N17 #16=FUP[#13/#8]
N18 #2=#2-1
N19 GOTO4
N20 END2
N21 M30
%

Показать полностью
[моё] Fanuc Цикл Планировка Длиннопост
36
9
4sket
4sket
10 месяцев назад

Макросы в PowerMill⁠⁠

Макросы в PowerMill ЧПУ, Программирование, Производство, Fanuc

Я оператор станков ЧПУ, недавно узнал в PowerMill можно писать макросы - программки, выполняющие рутинные задачи в написании программ обработки деталей. Пока научился делать макросы, лишь скопировав часть кода в командном окне. Также при переходе с версии 17 на 2025, некоторые макросы перестали работать из-за синтаксической ошибки.
Кто в теме, пожалуйста подскажите форумы, сайты, инструкции по макросам на русском. Нашел один форум cccp3d, но не могу зарегистрироваться - почему то не доходит письмо до почты.

[моё] ЧПУ Программирование Производство Fanuc
4
Посты не найдены
О Нас
О Пикабу
Контакты
Реклама
Сообщить об ошибке
Сообщить о нарушении законодательства
Отзывы и предложения
Новости Пикабу
RSS
Информация
Помощь
Кодекс Пикабу
Награды
Команда Пикабу
Бан-лист
Конфиденциальность
Правила соцсети
О рекомендациях
Наши проекты
Блоги
Работа
Промокоды
Игры
Скидки
Курсы
Зал славы
Mobile
Мобильное приложение
Партнёры
Промокоды Biggeek
Промокоды Маркет Деливери
Промокоды Яндекс Путешествия
Промокоды М.Видео
Промокоды в Ленте Онлайн
Промокоды Тефаль
Промокоды Сбермаркет
Промокоды Спортмастер
Постила
Футбол сегодня
На информационном ресурсе Pikabu.ru применяются рекомендательные технологии
