Тепловентилятор

Здравствуйте, прошу помощи у специалистов,
имеется 2 смежных помещения,

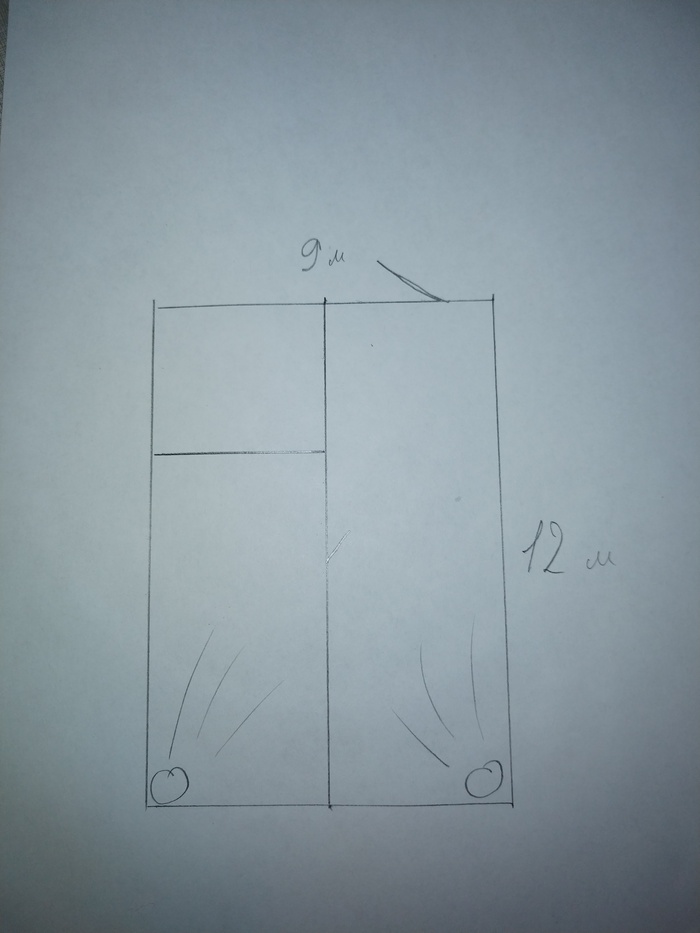

Ниже схема

которые необходимо отапливать, помещения не жилые, поэтому решил ставить водяные тепловентеляторы, типа таких

Обычно такие тепловентеляторы подключают к отоплению, но его нет, значит нужно ставить электрический котёл, собственно в чем нужна помощь
Какой мощности нужен котёл? Почитал форумы говорят и на 3квт будет достаточно, так как трасса не большая, но я бы хотел пообщаться со специалистами
тепловая мощность калориферов примерно 20квт

Подрядчики отжигают

Давненько я не выкладывал фотографий распиленной техники, а их немного появилось у меня. Компрессор, который был в одном из постов. В нем умерла хитрая прокладка поршня и замену найти не удалось, теперь будет показывать детям как работает компрессор, благо если подать на мотор 1-2В двигатель медленно вращается.

Соковыжималка:

Тепловентилятор. Не люблю такие ажурные конструкции из нихрома с малым количеством поддержки из слюды. Кроме того нет датчика опрокидывания и корпус - пластиковый. Но об этом как-нибудь потом

Фен, продолжает работать даже в таком состоянии :)

Гриль. В разрезе видно, что экономия металла приводит к тому, что тепло от ТЭНа плохо распределяется по поверхности продукта. Хороший гриль должен быть тяжелым.

Вентилятор с асинхронным мотором. Вентиляторы в вентиляцию аналогичной конструкции. Вопрос на тройку - покажите на фото где ротор, а где статор. Вопрос на четверку - какой тип подшипников используется? Вопрос на пятерку - покажите каким образом формируется вращающееся магнитное поле, если выведены концы лишь одной обмотки?)

Ну и последнее - небольшая дым машина. У этой намертво забит испаритель - тонкая трубка обвитая вокруг ТЭНа и залитая алюминием. Трубочка тонкая и витков много - такое когда забилось - не прочистить, только в утиль.

Предыдущие посты с разрезанной техникой можно найти у меня в профиле. Возможно когда-нибудь получится очередная книга про бытовую технику. Но пока доступна для скачивания моя книжка про устройства защиты Я написал книгу. И ее можно скачать свободно

P.S. пилил болгаркой, доводил надфилем. Пластик пилил реноватором.

Проезжая мимо мусорки заметил в очередной раз интересную железяку, может Дед Мороз оставил мне )) Теплонагреватель Orion FH-1120B. Под слоем снега, отставленный в сторонку и без шнура питания. Думал попробую отремонтировать, а не получится нихром смотаю для поделок. На фото уже забрал, кстати зеркало тоже заинтересовало для гаража, полностью целое, но это уже перебор на вечер был бы. Новый район, люди переезжают и после ремонтов выносят часто ненужные вещи в рабочем состоянии.

Разобрал обогреватель, плохо крутится вентилятор, потому наверное и выкинули. Смазал 2 подшипника скольжения сверху и снизу и крутится начал хорошо. Втулки не раздолбаны. На удивление нет следов пыли и длительной эксплуатации. Вентилятор погуглил старой модели, продавался в 2014 году, но состояние нового, как будто стоял на полочке где-то, возможно смазка загустела, вентилятор не включился, хозяева обрезали шнур и выставили его у мусорки.

Смазал, нарастил шнур. Проверил в работе всё греет и крутится. Но шнур как всегда забыл продеть в дырочку пришлось снова раскручивать и соединять заново. Соединил скруткой, сверху термоусадка:

На этапе сборки пришла помощница, ищет винтики под диваном. В 4 года соображает на уровне подростков некоторых. Но винтики не поддавались закручиванию, очень глубоко, нужна сноровка специфическая. Через год другой наверное и винтики осилит ))

Проверяем в работе:

Это минимальная мощность, максимальная 1600 Вт, но обычно вторую ступень стразу отсоединяю, так как токи в 12А плохо сказываются на розетках, а для обогрева хватает мощности до 1000Вт. 1600Вт длительно наверное подавать лучше не через розетку, а клеммы какие-то при стационарном креплении.

Очищаем пластик изопропиловым спиртом, благо купил 4 литра по объявлениям и пользуюсь, очень удобно. Что непонятное из загрязнений сразу тру спиртом.

После чистки. Оказывается его надо на бок ставить, повернув на 90 градусов

Будет работать где-нибудь. В частном доме пригодится, хотя обогревателей уже штук 5 (зима близко как говорили товарищи Старки и все такое). Больше нравятся безвентиляторные конвекторы на 500Вт, безопасные и надежные, но и этому место найдется, в одной из комнат, в подвале, гараже, чердаке.

Нашел отзывы в интернете по модели в целом положительные

https://www.eldorado.ru/cat/detail/teploventilyator-orion-fh...

Цена была 500 руб в 2014 году, сейчас ориентировочно 1500 руб.

Ранее микроволновку у мусорки находил, без тарелки и с прогоревшей слюдой на выходе магнетрона. Заменил слюду, поставил тарелку (на Авито продавались недорого) и отдал родственникам на дачу, даже разбирать не пришлось, не интересно.

В общем глобально в масштабах планеты Гретта должна радоваться, спас природу, Рокфеллер негодует, так как уменьшил прибыль корпораций не купив новый аппарат, Фиксики просто работают ))

Ремонт занял около часа, но уже был опыт ремонта подобного тепловентилятора. Там тоже вентилятор которому лет 15 уже, начал плохо крутить по причине загрязнения и высыхания смазки. Но там был слой грязи и слой пыли слипшийся в состояние типа ваты, а тут странно, аппарат чистый, а смазка загустела так сильно. Впечатление что и часа не наработал.

В общем "продолжаем вести наблюдение" на мусорках бывает интересно ))

Надо бороться с прокрастинацией, сколько можно откладывать и откладывать?! Я затеваю проект виртуального музея советской бытовой техники, благо у меня скопилось достаточно материала.

Общая идея – сохранить в виртуальном виде историю отечественной бытовой техники (и не только), всех тех устройств для дома, которые производились в СССР. Разобраться, какие устройства были клонами западной техники, а какие – оригинальными разработками. Заодно разобраться с внутренним устройством техники. И аккумулировать доступную информацию систематизировав в одном месте.

Музей родился не на ровном месте, на его создание меня вдохновили другие виртуальные музеи, которые, несомненно, заслуживают вашего внимания:

Шикарнейший виртуальный музей «Отечественная радиотехника ХХ Века» (http://www.rw6ase.narod.ru) созданный Валерием Григорьевичем Харченко.

Виртуальный музей реле, релейной защиты и противоаварийной автоматики созданный Никитой Любимовым (http://museumrza.ru) Он есть на пикабу @rzia

Виртуальный музей советских синтезаторов (http://www.ruskeys.net/synths.php)

Виртуальный музей электронных раритетов. (http://www.155la3.ru/)

Виртуальный музей калькуляторов Сергея Фролова. (http://www.leningrad.su/museum/)

Виртуальный музей «Советские инновации в бытовой радиоэлектронике» (https://red-innovations.su/) созданный Максимом Сысоевым и Игорем Емельяновым. Некоторые экспонаты меня удивили, жаль до крупных серий не дошло(

Виртуальный музей Ретро-компьютеров и другой старой техники (http://retropc.org)

Виртуальный музей светотехники (https://old-lighting.ru/ru/exposition)

У меня уже есть довольно много материала, который все лежит, и лежит в ожидании дополнений. И я решил – лучше выложить сейчас, чем когда-нибудь потом, поэтому буду выкладывать по понедельникам (я их назову “ретропонедельники”) по одному экспонату (или другой ретрожелезке). Сайт музея https://www.sovtech.su Надеюсь выйти на ритм и хотя бы один день (ха-ха. вечер после работы на работе) в неделю посвятить музею – оцифровке, реставрации. До осени у меня материала точно хватит (папка "разгрести" - 4 177 объектов, всего 23,7 ГБ). Кто подписан на меня, но не желает видеть этот формат - просто добавьте тег "ретропонедельник" в игнор :)

Тепловентилятор спасен он утилизации благодаря ребятам из Чистого Екатеринбурга)

Год выпуска 1989. Чебоксарский приборостроительный завод.

Корпус из красного пластика (полистирол), передняя панель из алюминиевого сплава. Видно, что этот экземпляр перегрелся, из-за чего корпус деформировался и появилась щель.

Содержимое надписи на нижней части:

ЭТВ1,25/1,6 ХЕВЕЛ-4

S1 220V ~50Hz 1.6 m3/min

Pc=1280 Wt Pн=1250/625 Wt

ГОСТ 17083-87

1989г ц28р

№04015651

Чебоксарский приборостроительный завод

Передняя панель отлита из алюминиевого сплава, качество литья отличное.

В корпусе предусмотрен отсек под излишки провода. С одной стороны решение удобное, видно проточку, позволяющую спрятать излишек провода, а не весь целиком. С другой стороны — смотанный в бухту провод будет нагреваться, особенно если сечение недостаточное.

Механизм шарнира. Шарнир неудачный, тепловентилятор все равно сползает под своим весом и скоба отгибается. Чистка и обезжиривание резинки не помогает.

Разбираем:

Видно следы «ремонта». Вентилятор по какой-то причине перегрелся, из-за чего начал плавиться корпус и лопасти крыльчатки. Так как лопасти деформировались — нарушилась балансировка, да и деформированная лопасть наверняка задевала стенки. Деформированные лопасти выломали, а также выломали две противоположные, для сохранения баланса. Это немного увеличило вибрацию, но тепловентилятор работает до сих пор.

Видно механизм защиты от перегрева. Биметаллическая пластинка деформируется и рычажком отключает клавишу включения. Нихромовая спираль крепится фарфоровыми проставками.

Сохранились остатки оригинальной коробки:

Двигатель изготовлен там же, на Чебоксарском Приборостроительном Заводе:

Маркировка двигателя:

1ДВЛВ 2,5-2У4 Е

~1Ф 220V 500 Hz 1989

ГОСТ 16264 1-85 №23429

Страничка экспоната на сайте музея.

---------------
