Итак, друзья, наступил новый год, схлынула послепраздничная суета, и можно поговорить о чем-нибудь интересном.
Все течет, все меняется, и в этой круговерти хорошо, что есть вещи незыблемые и стабильные.
Например вот один из символов "большой энергетики" - градирня. Стоит себе такая большая "труба" и парит, и это хорошо, законом не запрещено.
И вроде как большинство этих самых градирен похожи друг на друга. Может это и есть одна из таких констант?
Не совсем, они всё-таки разные. Но даже в этом разнообразии есть свои прям ярко выделяющиеся индивидуальности.
Об одной такой мы и поговорим.
Автором разработки является Владимир Григорьевич Шухов. Человек очень талантливый и сделавший для страны и науки ну очень много. Например в первые годы 20 века изобрел и запатентовал трубчатый паровой котел. Правда не столько для энергетики, сколько для паровых машин. Разработал и внедрил в нефтепромысел понятие "магистральный трубопровод", нефть-то не вода, там все гораздо сложнее.
А еще он очень увлекался архитектурой, и в ней очень любил использовать сетчатые формы самым, наверное, известным таким сооружением по его проекту является Шуховская башня в Москве у м. Шаболовская. Но вообще подобных башен было построено около двух сотен по всей стране.
Или например сетчатая конструкция на крыше ЦУМа - тоже его проект
И причем тут градирни? А при том, что вот эту форму сетчатого гиперболоида Шухов применил и там. И в 1938 году такие градирни была построена на Краснозаводско ТЭЦ (ныне ТЭЦ-3), но после модернизации в 60х была демонтирована
А вот на Североуральской ТЭЦ градирни Шухова построили чуть позже в 1948, зато одна из них сохранилась до наших дней. Сама правда ТЭЦ потеряла актуальность, она была на угле и на смену ей пришли газовые котельные.
Но градирня стоит.

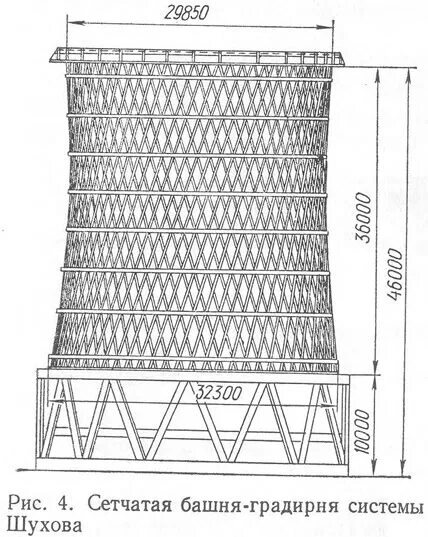

На десятиметровых бетонных столбах - куреногах деревянные гиперболоиды градирен в 8 ярусов, на 36 метров. Тут не Кижи, все на гвоздях. Конусность не большая, разбег диаметров всего 1,5 метра. А в остальном все стандартно.
Собственно, вода падая с высоты охлаждается трением об воздух + набегающим потоком воздуха. Внизу градирни пруд, из которого вода шла обратно в систему ТЭЦ. И удивительно, как дерево выдерживало такую влажность и дожило до наших дней.
И вот эта конструкция на бывшей Североуральской ТЭЦ, она единственная из оставшихся в России деревянных градирен.
Местный краеведческий музей водит туда экскурсии. Энтузиасты ратуют за присвоение градирне статуса объекта культурного наследия.
Стоит себе эта градирня , являя собой памятник инженерному гению Владимира Григорьевича
