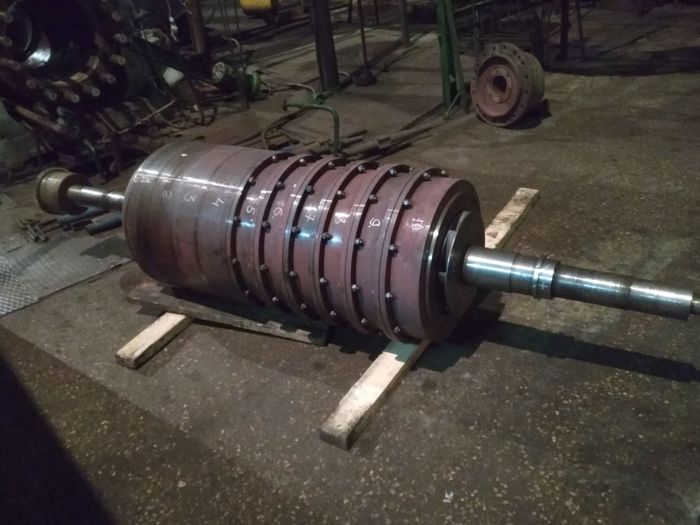

В пазы статора уложены обмотки статора фаз А,В и С. А обмотка возбуждения уложена в пазах вращающегося ротора, и именно ротор с этой обмоткой, в которой течёт постоянный ток, создаёт магнитное поле в зазоре и индуцирует ток в обмотках статора.
Постоянный ток в обмотку возбуждения подаётся от Системы возбуждения, через щеточный аппарат ротора.
Генерируемый ток снимается с обмоток статора и посредством токоведущих шин подаётся на трансформаторы, а с них – на распределительные устройства.
Процесс сборки генератора после ремонта.
