Встречайте мой первый опыт в монтаже видео для Ютуб. Сделал ролик о найденном мной в 2019 году уникальном лодочном моторе П-5 Пионер, выпущенном в середине 30х годов прошлого века и являющимся первым советским серийным лодочным мотором. Скорее всего он такой один остался. Потом будут видео с разборкой, реставрацией и, надеюсь, с пуском, который планирую осуществить этой весной.
Всех приветствую друзья!
Решил черкануть небольшой пост, про не совсем простой ремонт)

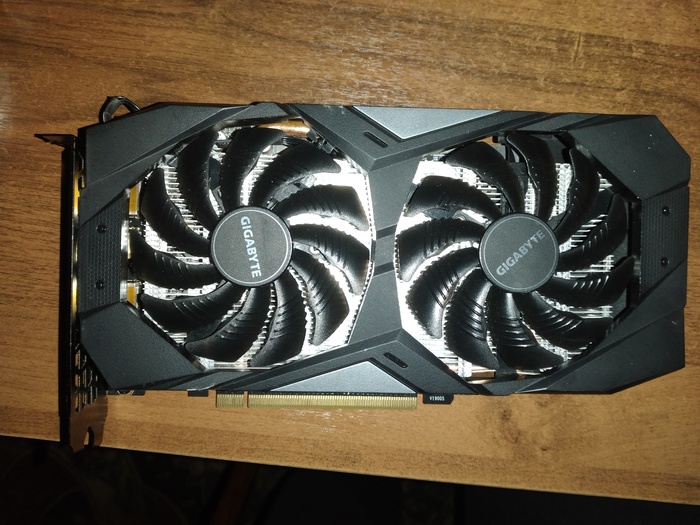

И так, карта Gigabyte GTX1660, проблема банальна, не включается после того, как ей решили устроить профилактику, во всяком случае, мне так сказали)
Разбираю, для визуального осмотра и замера сопротивлений, обнаруживаю паяный диод, под обозначением D6, в районе коннектора подключения вентиляторов, значит кто то уже пытался её ремонтировать, но как видим безуспешно)
Из напряжений, у нас есть 5v. 3,3v. 1,8v., кстати по последнему не очень нормальное сопротивление, порядка 140ом, а норма, для этого питания, где то около 1Ком,
ну да ладно, двигаемся далее, у нас не поднимаются питания: vddc, Pex-vdd, mvdd
Мне удалось найти bordwiew на данную плату, значит ремонт будет производить гораздо комфортнее и быстрей
Следующее питание, которое должно подниматься vddc, на шим-котроллере отсутствует сигнал EN, а вот почему, вопрос, на Q501 приходят 5v., а на выходе ничего...
А не поднимался наш енейбл, по причине пробитого свича U507, который садил питание NV3V3 на землю, порядка 2ом, отпаяв его, я просто кинул перемычку, между 1 и 3 выводами и все питания запустились)
Карта дала картинку и определилась, однако на этом всё не закончилось...
Проблемы с управлением вентиляторами, обнаружил я, после того как собрал полностью карту и начал тестировать.
Заменил так же пробитую логику, через которую шёл pwm непосредственно с гпу, но и это не решило проблему, в простое, карта крутила кульки где то на 25%, в нагрузке же, на 100%
Так и не прийдя к конкретному выводу, решил даже зареболлить гпу, так как подобные случаи на 10-й линейке, решали данную проблему, проделав все манипуляции, получаю ровно то же самое.
Вот так выглядит pwm-сигнал, на управление кулерами,
Прихожу к выводу, что неисправен сам гпу, он не может считывать обороты и работает всего в двух режимах, на этом пожалуй и закончу)
По поводу сдвоенного диода D6, он так же был заменён на аналогичный,
Карта отправилась к клиенту, в таком состоянии, по сути, я сделал всё что мог)
Всем добра!
