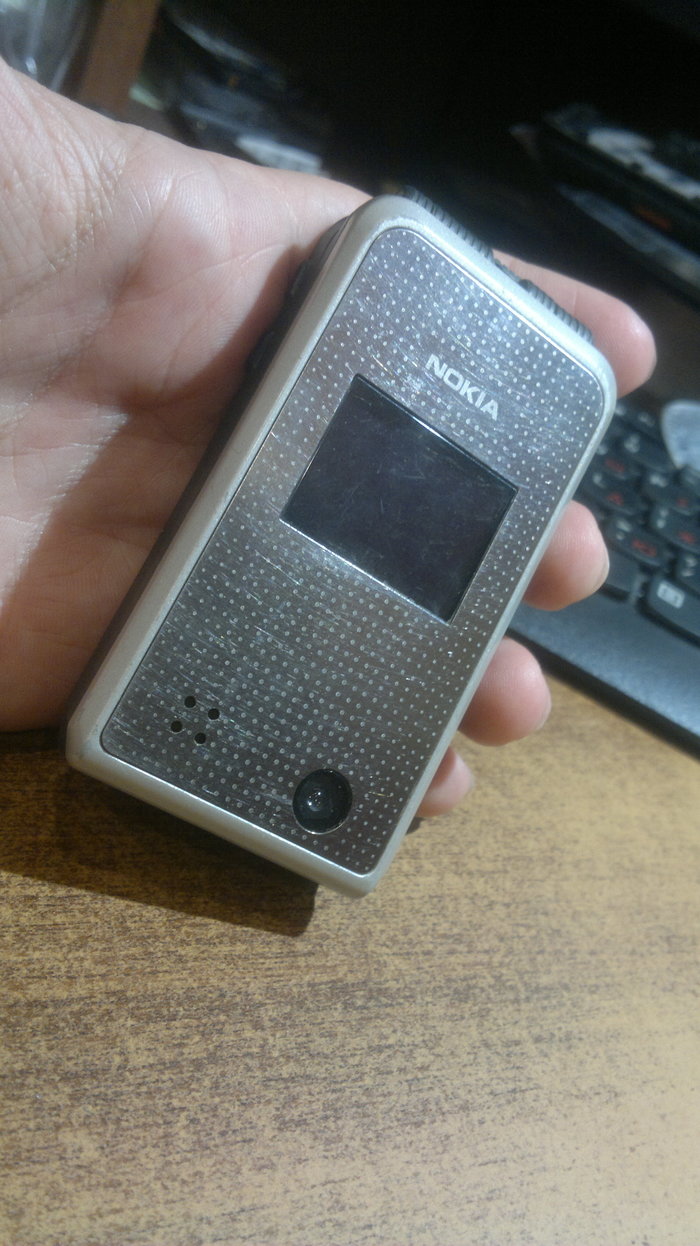

Всем доброго времени суток. Итак у нас сегодня пациент nokia 6170: включается, но нет изображения и подсветки экранов.

Посмотрев внешне аппарат, видно что в него лазили: нет декоративной заглушки шлейфа сверху и по царапинам на винтах. Сразу готовлю новый шлейф из своих запасов и заглушки снятые с доноров.

Раскрутив полностью аппарат, радует что телефон не топился и не подвергался воздействию вандалов с паяльником.

Только открутив 2 винта верхней половины аппарата, шлейф сразу выпрыгнул из него, что намекает о том, что не был пристегнут, можно было бы представить что нужно просто защелкнуть и всё. Но нет, не в сказке живем, ниже на фото будут показаны его повреждения.

Заклеил дисплеи и стекла корпуса чтобы не насобирать пыли на них.

Поставил новый шлейф и поставил недостающую заглушку механизма.

Для полноты картины вернем в аппарат недостающую заглушку винта лицевую и стекло ик-порта.

Когда собрал полностью аппарат, заметил прикол в виде скотча на клавиатуре.

А вот и причина скотча на кнопках.

Обезжирил и приклеил кнопки на b7000, так себе вариант, почему-то внутренне есть ощущение что это для особо активной эксплуатации не подойдет, если есть предложения чем хорошо клеить резину и пластик(но не суперклей, он жрет пластик): жду советов и рекомендаций в комментарии. Спустя пару суток попробовал поиграть и понабирать текст на этой клееной клавиатуре, ничего не отвалилось, но частичка внутреннего беспокойства никуда не делась.

Включаем аппарат и наслаждаемся старичком в бодром состоянии духа и готовым дальше работать на радость владельцу.

А вот и повреждения "родного" шлейфа

Я надеюсь что у многих от названия заиграла эта песня в голове))

Праздники, дождь, гололед... Однако здравствуйте, ув. Пикабушники, заскучал я на работе, значит нужно запилить пост про очередную попытку сломать телефон любимым клиентам.

В качестве подопытного используем бюджетный смартфон от компании Samsung, модель A105f, с банальной неисправностью - нет звука в музыкальном динамике.

Клиент утверждает что телефон не ронял, колонки не подключал, зубочистками сетки не чистил, да и вообще, пару дней назад купил его в одном из местных ломбардов.

Замена динамика, подумал я... Хрен тебе, подумал Samsung!

Так вот, берем телефончик, состояние "муха не е**ась" (vasyarnd)

Открываем с помощью ногтей и доброго слова, благо Samsung не стали изобретать очередной велосипед, и поставили обычную пластиковую крышку на защелках

Сразу обращаем внимание на трещину в р-не динамика и прощаемся с надеждами о быстром ремонте

Эх.. Мультиметр в зубы и поехали. Динамик прозванивается, что говорит о его работоспособности, а вот напряжение на контактных площадках 0v

Качаем схему, смотрим, радуемся...

Нас интересует блок Audio amp, смотрим поближе

За звук отвечает SMA1301, пойдем посмотрим, что там с ней происходит.

И снова нас ждет сюрприз, я тут далеко не первый

Сколы, флюс, все как всегда

Перебрав все донорские платы (а их 8 ящиков) нужную микросхему я так и не нашел, будем покупать новую, благо такие есть в продаже

День ожидания и получаем заветную коробочку (подходящих размеров, конечно)

Фен, флюс, пинцет.. Снимаем старую, запаиваем новую (перекатывать на свинец не стал, ленивый я)

Кидаем все это дело в корпус, включаем телефон и проверяем

Звук появился, продемонстрировать это с помощью фото и текста проблематично, так что держите фото мультиметра с напряжением на контактных площадках бузера

Собираем телефон, еще раз все проверяем, и отдаем довольному клиенту.

Ему это обошлось в 600 грн (1681 рубль, если верить гуглу)

Всем спасибо что дочитали, простите за ошибки и запятые!

Всех с праздничками!

Всем привет, друзья. Я в начале своего пути ремонтника пользовался простым увеличительным стеклом, микроскоп покупать не спешил, пока не начали коллеги рвать шлейфы на IPhone X, начали нести мне на восстановление. Вот уже 2 года я обладатель скромного Yaxun (не буду модель писать, дабы не считали рекламой). При помощи своего микроскопа я восстанавливал оторваные пятаки на платах телефонов, которые в слои уходят, и на eMCP микросхемах тоже из слоев дороги доставал и восстанавливал пятачки...
Вот простой пример, телефон Redmi Note 8 Pro, плохо заряжается. Без микроскопа сразу не видно деффектов

Но если посмотреть под микроскопом, то отчетливо видро трещины в пайке. Это линия 5VBUS (не судите строго, микроскоп бинокуляр, фоткал через окуляр на телефон)

Так вот, друзья, не скупитесь, купите хотя бы что то из простых, ибо при ремонте мелких деталей вы ничего сделать не сможете. Да и с микроскопом зрение будете не так сильно гробить. Но есть пара советов:
1. Не покупайте чисто цифровой микроскоп, под ним работать крайне неудобно, нагрузка на глаза дикая. Покупайте оптический.
2. Покупайте минимум от 170-200 долларов, ниже это шлак с пластиковыми линзами, вы больше глаза посадите. Кроме этого обращайте внимание на удобство работы под ним

Здравствуйте. Сначала хотел как в прошлый раз, сразу про комплект написать. Но фоток много, поэтому будет 2 поста. Хотя... Я в выходные для себя по дешёвке урвал 109ю засраную, поэтому трилогия)))
Позвал меня коллега перед выходными в гараж, помочь со снегом справиться после работы. Ну мы пошли) снег там уже почистили. Может трактор, может ещё тайный Санта. Отбили лёд от ворот и зашли погреться

Через какое-то время коллега вспомнил, что у него тут Вега-109 с колонками, пластинки. В общем, пляски устроим)
Достаёт, включает. А там даже неонка не светится) не крутится, не играет... Как же так, он же её 10 лет назад убирал полностью исправную. Обмотал, пакетики натянул. А тут такое...
Эдмунд, говорит, вы же во время обеда чините, сделайте и мою. Раньше сам чинил, а сейчас уже не хочется лезть.
Ну ок, давайте. Вместе колонками.
Коллега: да колонкам что будет, они под пломбами.
Тут я настоял, что лучше с ними.

Итак, колонки. По внешке претензий нет, пломбы. Всё ок. Снимем нижний динамик, глянем внутрь и, если всё хорошо, пломбу поставим новую)
Вскрываем первую

Поролон сгнил. Нужно менять. Разбираю. Чувствую, что царапает магнит нч динамика. А там шуруп прилип. Причём, это не у меня провалился. Он там был. Пруфов нет, не приставайте. Может, я и приукрасил для красного словца)))
Символично, возле штампа ОТК)

А вот шайбы и гайки не хватает на креплении фанеры, к которой фильтры крепятся. 4 стойки, держится только по диагонали. Да и те раскрутились, потому что их краской не контрили. Даже гровера не было. В предыдущих колонках шайбы были на краску посажены. Пришлось даже высверливать. А здесь...
Я подумал, что забыли 2 шайбы, был недовес и в фазоинвертор кинули саморезик. Хорошо, к магниту пристал, а мог бы замкнуть чего
Разбираем, чистим, клеем новый поролон по всем стенкам внутри. Собираем. Ставим недостающий крепёж.

Следующий)
А дальше... Я понял, эти колонки собирали после корпоратива или другого праздника...

Выборки под фазоинвертор нет

Шуруп пошёл под очень острым углом

А тут вообще не докрутили. Михалыча отвлекли на этом месте, наверное. Да и провода по цвету распаяны не как на той колонке

Берем схему и смотрим подключение динамиков к фильтрам. Действительно, полярность пищалки попутали. Человек слушал, ему нравилось. Незаметно, наверно)

Вот уплотнитель под пищалку. Технологические разрезы под отверстия для шурупов? Не, не слышал. Дырки будут там, где они будут)))

Что я хочу сказать. Инженерные решения, технология. Это замечательно. Предусмотрели много. А вот сборка...
Если у вас техника пол пломбами, тем более ей больше 10 лет... Я бы вскрыл, посмотрел. Штампы и пломбы не всегда дают гарантию, что сборщик не накосячил)

Внешность красивая)

На этом пока всё, детальки для проигрывателей едут. Там будет и видео)

https://vk.com/club201653237 я в ВК.
https://www.instagram.com/soundcheck62/ Я в Instagram

Всех приветствую)
Этот ноут был у меня в ремонте в июне теперь уже прошлого года.
Чёт щас пришло вдохновение написать о нем пост.

Уже плохо помню предысторию, но его почему то отдавали в сервис, там его не починили, и в итоге его прислали ко мне.

Это HP Omen на i7-7700)
Хорошая штука.
Не без косяков конечно:

Разбираем и смотрим:

Если ноут не починился, значит мазать термопасту не надо)
Сразу видно, что паяли шим контроллер питаний процессора и транзисторы системного агента (логика процессора):

Флешка биос по умолчанию прошивалась.
Какой-то непонятный колхоз под хабом:

Ну и в принципе всё.
Далее замеряем сопротивления на основных линиях питаний и находим заниженное сопротивление по 19В:

И сомнительные сопротивления питания процессора:

Сначала разберёмся с 19В.
Тут быстро: первым делом проверяем транзисторы которые паяли возле процессора. Снимаем оба и прозваниваем:

Находим пробитый и меняем на рабочий с донора.

Далее снимаем колхоз под хабом и пробуем включать. Но инициализации не было.

Замерив какие питания поднимаются, а какие нет, нашёл что нет питания видеопамяти - 1.35в

Начал копать в эту сторону и обнаружил прогоревший резистор возле контроллера питания видеопамяти:

Меняем резюк и контроллер, и видим наши 1.35в:

Но инициализации по прежнему нет.

На этом этапе, при условии правильной прошивки биос и исправном состоянии платы, она должна несколько раз включиться и выключиться, и затем дать картинку.

Но в моём случае она включалась и зависала намертво с потреблением около 600 мА.

Такое поведение платы указывает на неисправность CPU, так как он не инициализируется.
Значит сдохший транзистор всё-таки унёс за собой и проц.

Менять будем на инженерный QLM5, так как он был в наличии в магазине.

Снимаем старый:

Припаиваем новый и когда плата остынет замеряем сопротивления:

В принципе разницу сразу видно.

Пробуем включать:

Завелась родная)
Далее нужно будет вписать серийники и протестировать:

На этом ремонт окончен.

Москва

Всем здравствуйте, буду пробовать вести мини бложик о мелких ремонтах всякой техники что мне попадается под руку. Вот сегодня попался такой замечательный аппарат SONY CMD-J5 со вздутой батареей.

Насколько получилось аккуратно раскрыл скорлупку батареи(она же совмещена с задней крышкой), благо батарея уже менялась на неоригинал и он относительно легко вскрывается. Сразу отпаял вспухшую банку аккумулятора, сделал себе фоточки с указанием полярности, чтобы не наделать лишних хлопот потом.

В качестве донорской "банки" для аккумулятора подошла батарея от Nokia BL-5B, изначально хотел использовать батарею от motorola v3, но там возникли некоторые трудности, нечем удлинять контакт банки из-за его расположения. Безусловно можно было попытаться взять классическую батарею BL-5C или BL-4C, но таких хороших у меня не оказалось на руках. Ёмкость по заявлению производителя такая же, как и была у sony.

Убрав лишнее примеряем геометрические размеры. Все входит замечательно, делаю пометки полярности для себя.

Банку аккумулятора благополучно впаял, теперь осталось приклеить банку батареи к "скорлупе" и сам корпус батареи склеить. Склеил на народный клей-герметик B7000. Супер клей тут использовать - это просто дикость, он жрет пластик, да и так он вредный. К тому же, в случае чего можно будет и это разобрать без каких-либо проблем, предварительно немного подразогрев в допустимых температурах.

Вот и самый важный момент, вставляем симку и батарею, зажимаем кнопочку включения и аппарат радостно включился, быстро поймал сеть и больше не выключается при звонке. А главное теперь батарея не представляет опасности для телефона и окружающих.

Данный телефон SONY выпускала в ~2000-2001 году. Довольно хорошо сохранился в условиях отечественной суровой эксплуатации. Немного напрягает надпись MADE IN FRANCE.

Всем привет, друзья, решил начать писать блоги. Я работаю мастером по ремонту телефонов, планшетов, ноутбуков, пк, мониторов. Основное направление это телефоны и планшеты, следовательно поэтому приносят в ремонт с самыми разными проблемами именно телефоны и планшеты, остальные виды техники приносят зачастую только с базовыми проблемами (а-ля замена подсветки в монике, переустановка винды, замена комплектующих в пк и т.д.).
Итак, начать свой блогерский путь хочу с интересного ремонта, новинка, Xiaomi Pad 5. Я сотрудничаю с магазинами, которые продают новую технику, а у новой техники иногда бывает брак, вот я за копеечку этот брак ремонтирую.

Имеем: планшет с диагональю 11", разбирается через отклеивание дисплейного модуля, дисплей IPS, следовательно спирт подливать опасно. В случае повреждения модуля попадос знатный, так как на то время планшету было всего 2 месяца с момента выхода, поэтому модулей нет нигде, и поэтому мне пришлось бы покупать его за 30'000р.
Проблема: нет подсветки. Иногда может появиться, но не на долго.

После разборки подсветка появилась и работала нормально. Было предположение, что либо где то забыли на шлейф подклеить каптоновый скотч для изоляции компонентов, либо шлейф дисплея в коннекторе отходил, либо проблема в LED DRIVER IC, которая заработала от нагрева. Но все оказалось банальнее. При шевелении шлейфа в разных местах начала пропадать подсветка при взаимодействии со шлейфом, который идет на диоды подсветки, он оказался переломан, при осмотре под микроскопом это подтвердилось.

Этот шлейфик имеет 7 линий, из них 2 были переломаны. Как так? Сложный вопрос. Но планшет только распечатать успели, даже не пользовались. Ладно, было решено восстановить эти 2 и на всякий случай кинуть перемычки на оставшиеся 5 линий, после чего шлейф был подклеен к дисплею для того, что бы он не шевелился и в дальнейшем что бы исключить повторение проблемы. После данных процедур планшет был склеен и выдан, теперь опять отлично работает, внешний вид не повредился. Пост пишу спустя примерно полтора месяца, проблема не повторилась.

ПыСы: это мой первый пост, пишите, что хотите видеть еще, какой информацией дополнить следует или что изменить:-) И всех с новогодними праздниками
