Убийцы техники или о вредителях в сфере ремонта. Ipad pro 2021 век

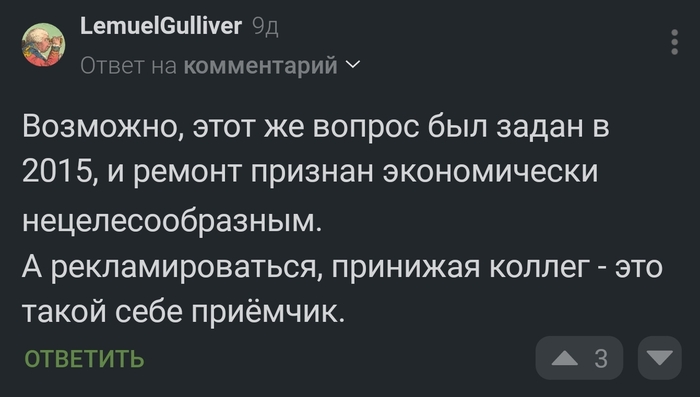

Попался мне тут один комментарий:

Убийцы техники или о вредителях в сфере ремонта. Ipad pro 2021 век Москва, Ремонт техники, Диагностика, Пайка, Длиннопост

#comment_357339996

А рекламироваться, принижая коллег - это такой себе приёмчик.

Можно, при условии что это не коллега, а вредитель и сейчас на очередном примере это расскажу.

Есть, был, ipad. 2021 век с целюляр

Убийцы техники или о вредителях в сфере ремонта. Ipad pro 2021 век Москва, Ремонт техники, Диагностика, Пайка, Длиннопост

Короче с модемной частью и симкартой)

В момент обновления этот модем пропал в системе и симка отказала.

Ipad был активен и можно было пользоваться только wifi, но решили отнести в сервис, где

Убийцы техники или о вредителях в сфере ремонта. Ipad pro 2021 век Москва, Ремонт техники, Диагностика, Пайка, Длиннопост

Итог:

Убийцы техники или о вредителях в сфере ремонта. Ipad pro 2021 век Москва, Ремонт техники, Диагностика, Пайка, Длиннопост

Висит на начальном экране активации, уничтожены данные и выдан без ремонта с невозможностью больше им пользоваться.

И что же там делали "профессионалы" со стажем 5 лет?

Убийцы техники или о вредителях в сфере ремонта. Ipad pro 2021 век Москва, Ремонт техники, Диагностика, Пайка, Длиннопост

Реболлили модем.

А как?

Убийцы техники или о вредителях в сфере ремонта. Ipad pro 2021 век Москва, Ремонт техники, Диагностика, Пайка, Длиннопост

Наверное руками через своё же очко.

Теперь по диагностике.

Первое же попадание мультиметром в конденсатор обнаружило сплошное замыкание по линии питания ядра модемного процессора (синяя стрелка), а погуляв по конденсаторам, нашёл заниженное падение напряжения на линии питания усилителей (красная стрелка)

Убийцы техники или о вредителях в сфере ремонта. Ipad pro 2021 век Москва, Ремонт техники, Диагностика, Пайка, Длиннопост

Так же рядом повредили микру esim, но это на потом.

Мультиметра в том сервисе видимо не существует, о чем говорит отсутствие характерных точек на конденсаторах.

Верхний - это я ткнул и больше таких точек не было

Убийцы техники или о вредителях в сфере ремонта. Ipad pro 2021 век Москва, Ремонт техники, Диагностика, Пайка, Длиннопост

Тут сплошное замыкание, а значит есть вероятность, что криво посадили модем и под ним слиплись шары.

Снимаю:

Убийцы техники или о вредителях в сфере ремонта. Ipad pro 2021 век Москва, Ремонт техники, Диагностика, Пайка, Длиннопост

Тут сразу виден уровень пятилетнего стажа работы.

Зачем реболлить модем, если проблема возникла при обновлении? Где логика? Я вот тоже не знаю.

Переделываю, восстанавливаю маску и заново порванные ими дорожки

Убийцы техники или о вредителях в сфере ремонта. Ipad pro 2021 век Москва, Ремонт техники, Диагностика, Пайка, Длиннопост

Но, увы. Коротыш остался.

Достаю тепловизор, подаю сюда 0.9в и вот картина:

Убийцы техники или о вредителях в сфере ремонта. Ipad pro 2021 век Москва, Ремонт техники, Диагностика, Пайка, Длиннопост

Поломанный кристалл модемного процессора при демонтаже.

Вот Вам и стаж 5 лет. Не опыт, а стаж.

Этот планшет - всё! Запчасти. Сделать тут ничего нельзя. Модем привязан к процессору m1 и поможет замена платы за 80% от стоимости нового планшета.

А хотите узнать реальную причину неисправности?

Подаю 1в принудительного питания на линию, отмеченной красной стрелкой (она никак не связана с самим модемом вообще)

Убийцы техники или о вредителях в сфере ремонта. Ipad pro 2021 век Москва, Ремонт техники, Диагностика, Пайка, Длиннопост

Кипятится вообще в другой стороне платы, на сантиметр выше и что там?

Убийцы техники или о вредителях в сфере ремонта. Ipad pro 2021 век Москва, Ремонт техники, Диагностика, Пайка, Длиннопост

Трансивер...

Убийцы техники или о вредителях в сфере ремонта. Ipad pro 2021 век Москва, Ремонт техники, Диагностика, Пайка, Длиннопост

Который не привязан и его можно было бы заменить и отремонтировать планшет...

В общем. Сервис своим незнанием убил планшет, я не заработал денег, а клиент потерял устройство.

Я заработал лишь 2000р за диагностику, но что такое 2000 в Москве? Кофе с булочкой, не более.

И с чего мне уважать таких вредителей, которые не могут купить самый даже всратый мультиметр за 100р и ткнуть по конденсаторам, посмотреть схемы и сделать как нужно?

Денег на оборудку жалко? Ну так это можно было отбить за один ремонт.

Я вот держу у себя не только 2 мультиметра

Убийцы техники или о вредителях в сфере ремонта. Ipad pro 2021 век Москва, Ремонт техники, Диагностика, Пайка, Длиннопост

А также недорогой тепловизор:

Убийцы техники или о вредителях в сфере ремонта. Ipad pro 2021 век Москва, Ремонт техники, Диагностика, Пайка, Длиннопост

И этого достаточно, чтобы отдиагностировать 95% неисправностей такого рода.

Не, есть ещё рентген, но это уже мои заморочки для более детального рассмотрения чипов, не вскрывая их:

Убийцы техники или о вредителях в сфере ремонта. Ipad pro 2021 век Москва, Ремонт техники, Диагностика, Пайка, Длиннопост

Ну либо дороги в слоях платы смотреть

Убийцы техники или о вредителях в сфере ремонта. Ipad pro 2021 век Москва, Ремонт техники, Диагностика, Пайка, Длиннопост

Но это уже лирика.


А задать вопрос по ремонту и правильной диагностики только телефонов или планшетов можно мне в личную тачку

t.me/rfon_bot

Канал с анонсом таких постов и прочими радостями тут:

https://t.me/rfonservice

Китайское из списка:

techo

infinix

Sony

blackberry

Nokia

Lenovo

Motorola

HTC

Сварку и атомный елдакол, а так же любой планшет от ноунейминговых компаний в ремонт больше НЕ БЕРУ.

Остальное, не входящее в этот список - велком.

Ноуты, видеокарты, часы, наушники и фотоаппараты не делаю!

Кроме:

Увеличение ssd только на macbook m1, m2 и скоро m3:

Увеличение памяти Macbook Air 13 2020 года с 256gb до 2Tb

Macbook Pro m2 pro a2779. SSD UPGRADE TO 2TB

Замена аккумуляторов и микрофонов только в airpods 1 и 2 серии:

Любителям пихать в дырки или Женя, ты чево наделал? AirPods2 vs перекись водорода xD

ОЗУ на m1 и m2 увеличить нельзя!

Macbook air m1 2020 a2337 Увеличение оперативной памяти с 8 до 16gb. Эксперимент за 100 тысяч рублей

Переклейкой и полировкой стекла не занимаюсь!

Меняю модуль строго на оригинал сразу!

Глючный ютуб с видеокарточками моих ремонтов тут:

https://www.youtube.com/@Rfon

Сайт с ценниками:

rfontech.ru

А по сверхважным вопросам зовите меня тут по призыву @R.Fon

Убийцы техники или о вредителях в сфере ремонта. Ipad pro 2021 век Москва, Ремонт техники, Диагностика, Пайка, Длиннопост

Увидимся))0

Показать полностью 20
67

Модифицирую старенький Game Boy. IPS 3.1', новый корпус, USB-С

Я постоянно мониторю рынок и давно хотел купить ушатанный Геймбой, чтобы заменить в нём всё, кроме главной платы. Да, отчасти теряется эстетика оригинального устройства, но зато в него можно поиграть. Мне не нравится играть в современные китайские консоли, а вот побегать в Castlevania, Kirby или Pokémon на старом «кирпиче» иногда очень хочется. Но глаза начинают вытекать уже минут через пять. В общем, донор был куплен за 1 000 рублей, а набор для модификации заказан за 7 000 рублей + флеш-картридж за 1 100 рублей.

Модифицирую старенький Game Boy. IPS 3.1', новый корпус, USB-С Ремонт техники, Ретро-игры, Ретро, Ремонт, YouTube, Nintendo, Gameboy, Игры, Геймеры, Консоли, Поломка, Видео, Длиннопост, Игровая приставка

Слева лежат остатки от донора, а справа - уже собранный новый Геймбой

Ремонт

Мой донор был нерабочим. До меня его уже пытались починить и явно искали проблему в экране. Но вот в чём фишка: на поздних консолях, типа Nintendo DS, устройство не включается, если есть проблема с верхним или нижним экраном. А вот ранние модели, такие как Game Boy DMG, запускаются даже без экрана. При подаче питания должен загораться красный светодиод и стартовать игра, то есть звук будет, даже если картинка не появляется. Так вот донор на питание не реагировал никак. Значит, проблема в питании. Разбираю консоль.

Модифицирую старенький Game Boy. IPS 3.1', новый корпус, USB-С Ремонт техники, Ретро-игры, Ретро, Ремонт, YouTube, Nintendo, Gameboy, Игры, Геймеры, Консоли, Поломка, Видео, Длиннопост, Игровая приставка

Слева - плата для экрана, кнопок и динамика. Справа - для чтения картриджей и питания

Видео

А если вам интересно посмотреть видео всего процесса, то я, как обычно сделал и видеоролик. Спасибо за ваши просмотры, лайки и подписки на Ютубе. На таких маленьких каналах, как мой, они сильно помогают продвигать контент!

Возвращаемся к ремонту

Сразу смотрю глубже, а именно на маленькую плату питания. Там была коррозия; я всё почистил и нашёл два обрыва. На один кинул перемычку, другой просто щедро залудил.

Модифицирую старенький Game Boy. IPS 3.1', новый корпус, USB-С Ремонт техники, Ретро-игры, Ретро, Ремонт, YouTube, Nintendo, Gameboy, Игры, Геймеры, Консоли, Поломка, Видео, Длиннопост, Игровая приставка

Видно много мест, где я снял коррозию вместе с маской. Потом маску лучше восстановить

Сразу проверяю. Светодиод загорается, динамик воспроизводит музыку из Тетриса, но экран молчит. Покопался в дисплее: до меня его чинили до нерабочего состояния. Внутренний шлейф надорван, основной шлейф явно прогревали. В общем, с дисплеем я ещё повожусь на досуге, но, скорее всего, он мёртвый. Самое обидное - потратить несколько часов кропотливого труда на восстановление и затем увидеть, что экран весь в битых пикселях и полосах по горизонтали и вертикали. А такое уже не лечится.

Начинаю модификацию

Плата питания работает, чтение картриджей работает, значит, можно начинать модификацию. Ведь именно эти платы нам пригодятся, а всё остальное - не очень.

Модифицирую старенький Game Boy. IPS 3.1', новый корпус, USB-С Ремонт техники, Ретро-игры, Ретро, Ремонт, YouTube, Nintendo, Gameboy, Игры, Геймеры, Консоли, Поломка, Видео, Длиннопост, Игровая приставка

Связочка плат по центру пойдёт в мой ультимативный Геймбой, а всё остальное - нет.

Ещё при разборке увидел, что многие стойки, в которые вкручиваются болтики, сильно растрескались. Так что у корпуса не только косметические потёртости, но и более существенные проблемы. Начинаю сборку. В комплекте к корпусу идут новые кнопочки, резиночки, болтики, контакты для батареек и плата под кнопки и экран с новым динамиком.

Модифицирую старенький Game Boy. IPS 3.1', новый корпус, USB-С Ремонт техники, Ретро-игры, Ретро, Ремонт, YouTube, Nintendo, Gameboy, Игры, Геймеры, Консоли, Поломка, Видео, Длиннопост, Игровая приставка

Всё новенькое и чистенькое

А потом нужно аккуратно вставить и вклеить «бутерброд» дисплея. Дисплей ламинированный, то есть на него заранее наклеен защитный пластиковый экран, который у донора был утерян.

Модифицирую старенький Game Boy. IPS 3.1', новый корпус, USB-С Ремонт техники, Ретро-игры, Ретро, Ремонт, YouTube, Nintendo, Gameboy, Игры, Геймеры, Консоли, Поломка, Видео, Длиннопост, Игровая приставка

Так выглядит изнутри

К дисплею сразу подключается плата и приклеивается к нему. От мини-платы идёт шлейф на основную плату.

Модифицирую старенький Game Boy. IPS 3.1', новый корпус, USB-С Ремонт техники, Ретро-игры, Ретро, Ремонт, YouTube, Nintendo, Gameboy, Игры, Геймеры, Консоли, Поломка, Видео, Длиннопост, Игровая приставка

Тут довольно жёсткий коннектор, подключать нужно аккуратно

Подключаю шлейф и можно прикручивать плату, чтобы закрепить сборку в корпусе, особенно кнопки, которые норовят выскочить.

Модифицирую старенький Game Boy. IPS 3.1', новый корпус, USB-С Ремонт техники, Ретро-игры, Ретро, Ремонт, YouTube, Nintendo, Gameboy, Игры, Геймеры, Консоли, Поломка, Видео, Длиннопост, Игровая приставка

Тут ничего сложного

С левой частью всё. Теперь устанавливаю оригинальную плату. А между ними лежит шлейф, который как раз эти две платы и соединит.

Модифицирую старенький Game Boy. IPS 3.1', новый корпус, USB-С Ремонт техники, Ретро-игры, Ретро, Ремонт, YouTube, Nintendo, Gameboy, Игры, Геймеры, Консоли, Поломка, Видео, Длиннопост, Игровая приставка

Новые платы, конечно, выглядят аккуратнее

Прикольно, что плата с батарейкой и USB-C-разъёмом вставляется как обычный блок батареек - к плюсовому и минусовому контакту оригинальной платы. А вот снизу контактов нет, но «железяки» под них в комплекте есть. Так что, если плата накроется, всегда можно быстро восстановить оригинальную конфигурацию на четырёх AA-батарейках.

Модифицирую старенький Game Boy. IPS 3.1', новый корпус, USB-С Ремонт техники, Ретро-игры, Ретро, Ремонт, YouTube, Nintendo, Gameboy, Игры, Геймеры, Консоли, Поломка, Видео, Длиннопост, Игровая приставка

Ох, рано я вставляю батарейку...

Собирается всё действительно просто. Главное - не торопиться и делать аккуратно. Нужно вставить тугой шлейф? Найди удобное положение и аккуратно, но настойчиво вставляй.

Модифицирую старенький Game Boy. IPS 3.1', новый корпус, USB-С Ремонт техники, Ретро-игры, Ретро, Ремонт, YouTube, Nintendo, Gameboy, Игры, Геймеры, Консоли, Поломка, Видео, Длиннопост, Игровая приставка

Перепробовал 3–4 положения и нашёл удобное. Кстати, видите, какое аккуратное отверстие для зарядки?

Хочешь закрутить корпус? Не забудь, что под батарейкой есть два болтика. Сначала закрути их.

Модифицирую старенький Game Boy. IPS 3.1', новый корпус, USB-С Ремонт техники, Ретро-игры, Ретро, Ремонт, YouTube, Nintendo, Gameboy, Игры, Геймеры, Консоли, Поломка, Видео, Длиннопост, Игровая приставка

Слева и справа по болтику

А потом меня ждала хорошая новость и плохая.

Хорошая - всё работает. У дисплея много режимов, они переключаются нажатием на колёсико, которое в оригинальном Геймбое регулировало контрастность. Вот карусель со всеми режимами.

Первые два нравятся больше всего: первый будто воспроизводит оригинальный цвет картинки

Плохая новость - в левом нижнем углу есть битые пиксели. Их почти не видно; в некоторых играх они вообще пропадают из виду.

Модифицирую старенький Game Boy. IPS 3.1', новый корпус, USB-С Ремонт техники, Ретро-игры, Ретро, Ремонт, YouTube, Nintendo, Gameboy, Игры, Геймеры, Консоли, Поломка, Видео, Длиннопост, Игровая приставка

На некоторых цветах дисплея они особенно заметны, но в играх практически незаметны

Я всё равно написал производителю, и он предложил мне 5$ или замену. Я выбрал замену, которую отправили в тот же день. Приятно удивлён! Осталось дождаться нового дисплея — надеюсь, он будет идеальным!

Модифицирую старенький Game Boy. IPS 3.1', новый корпус, USB-С Ремонт техники, Ретро-игры, Ретро, Ремонт, YouTube, Nintendo, Gameboy, Игры, Геймеры, Консоли, Поломка, Видео, Длиннопост, Игровая приставка

Вместо kore — more

Вот такая история. Как видите, ничего сложного в такой модификации нет: нужно найти рабочую плату, а дальше просто аккуратно всё собрать в новом корпусе. Даже паять не придётся. Мне, конечно, больше нравится возвращать к жизни старые консоли, но иногда хочется поиграть в классические игры в оригинальном форм-факторе, но без мучений.

Пишите, если есть вопросы, подписывайтесь на блог тут и на YouTube!

Показать полностью 21 1
485

Купил проблему за 100к) Замена межплатного шлейфа Samsung Z Flip 6

Сегодня я расскажу как самсунг уже 6 поколений делает трубки, которые долго не живут и в один момент весело хрустят и перестают подавать признаки жизни)

Купил проблему за 100к) Замена межплатного шлейфа Samsung Z Flip 6 Ремонт телефона, Телефон, Рукожоп, Samsung, Flip, Раскладушка, Санкт-Петербург, Ремонт техники, Видео, Вертикальное видео, Короткие видео, Длиннопост

Но для начала, как всегда, — контекст.

Самсунг наклепала уже 6 поколений своих раскладушек, где много раз меняла конструкцию, а в 6 флипе так вообще завезли влагозащиту по стандарту IP48. Правда если утопите вашу вундервафлю, то официалы в гарантии вам откажут. Так что лучше держать свои флипы подальше от водички)

И хоть шарниры стали ломаться реже со времен первых флипов, но главную проблему самсунг так решить и не удалось, а именно лопающийся межплатный шлейф на сгибе. Так что даже трубки, которым нет и года иногда складываются и больше не включаются.

И это все при том, что флипы стоят по 100к вечнодеревянных славянских рупий, и их выпускают уже 6 лет, в то время как хуавеи как то научились делать свои раскладушки без подобных проблем с помощью одной миска рис и кошка жена. Но капиталистической Корее до социалистического Китая как до китайской границы пешком)

Так что даже спустя столько лет складные самсунги отъезжают в мир иной по одной и той же причине)

Знакомьтесь, Samsung Z Flip 6.

Купил проблему за 100к) Замена межплатного шлейфа Samsung Z Flip 6 Ремонт телефона, Телефон, Рукожоп, Samsung, Flip, Раскладушка, Санкт-Петербург, Ремонт техники, Видео, Вертикальное видео, Короткие видео, Длиннопост

Пока непонятно что с ним не так? А если разложить?

Купил проблему за 100к) Замена межплатного шлейфа Samsung Z Flip 6 Ремонт телефона, Телефон, Рукожоп, Samsung, Flip, Раскладушка, Санкт-Петербург, Ремонт техники, Видео, Вертикальное видео, Короткие видео, Длиннопост

Опа, а внутренний экран то не включается)

И казалось бы в чем проблема, просто умер внутренний экран, а вот и неправильный ответ, и дальше я покажу почему)

Официалы вообще загнули за него 35к за замену дисплея, а сколько мы денег сэкономим в итоге клиенту узнаете в конце поста)

Для начала кидаем дорогущий раскладной кирпич на сепаратор и снимаем обе задние крышки.

Купил проблему за 100к) Замена межплатного шлейфа Samsung Z Flip 6 Ремонт телефона, Телефон, Рукожоп, Samsung, Flip, Раскладушка, Санкт-Петербург, Ремонт техники, Видео, Вертикальное видео, Короткие видео, Длиннопост

Подкидываем новый межплатный шлейф.

Купил проблему за 100к) Замена межплатного шлейфа Samsung Z Flip 6 Ремонт телефона, Телефон, Рукожоп, Samsung, Flip, Раскладушка, Санкт-Петербург, Ремонт техники, Видео, Вертикальное видео, Короткие видео, Длиннопост

И дисплей внезапно оказывается жив, цел, орел)

Купил проблему за 100к) Замена межплатного шлейфа Samsung Z Flip 6 Ремонт телефона, Телефон, Рукожоп, Samsung, Flip, Раскладушка, Санкт-Петербург, Ремонт техники, Видео, Вертикальное видео, Короткие видео, Длиннопост

А знаете почему так происходит? Потому что самсунг неправильно производит и укладывает межплатный шлейф и он ломается на сгибе при складывании.

Причем к этому шлейфу подключена половина телефона, в том числе второй аккумулятор, внутренний дисплей и беспроводная зарядка. Так что флипы при повреждениях межплатного шлейфа перестают заряжаться, включаться, а в нашем случае полностью перестал показывать внутренний экран.

А раз виноват именно межплатный шлейф, то нам теперь придется разобрать весь телефон чтобы его заменить, потому что самсунг мало того что сделала ненадежную конструкцию, так еще и поставила на этот шлейф целую противоугонную систему, с которой нам придется весело повозиться, так что приступим)

Для начала снимаем рамки с дисплея.

Купил проблему за 100к) Замена межплатного шлейфа Samsung Z Flip 6 Ремонт телефона, Телефон, Рукожоп, Samsung, Flip, Раскладушка, Санкт-Петербург, Ремонт техники, Видео, Вертикальное видео, Короткие видео, Длиннопост

И выклеиваем до одурения дорогущий дисплей из рамы.

Купил проблему за 100к) Замена межплатного шлейфа Samsung Z Flip 6 Ремонт телефона, Телефон, Рукожоп, Samsung, Flip, Раскладушка, Санкт-Петербург, Ремонт техники, Видео, Вертикальное видео, Короткие видео, Длиннопост

И вот только теперь видим прямо между шарнирами тот самый шлейф.

Кстати шарнир оставили от 5 флипа, потому что это реально лучший шарнир на рынке. Работает безотказно даже если его забить грязью и при желании чистится в идеал.

Купил проблему за 100к) Замена межплатного шлейфа Samsung Z Flip 6 Ремонт телефона, Телефон, Рукожоп, Samsung, Flip, Раскладушка, Санкт-Петербург, Ремонт техники, Видео, Вертикальное видео, Короткие видео, Длиннопост

Но и это еще не все, ведь для того чтобы его вытащить придется разобрать весь шарнир, потому что он идет прямо под металлической пластиной.

А загнут он вообще как хрен пойми что)

Купил проблему за 100к) Замена межплатного шлейфа Samsung Z Flip 6 Ремонт телефона, Телефон, Рукожоп, Samsung, Flip, Раскладушка, Санкт-Петербург, Ремонт техники, Видео, Вертикальное видео, Короткие видео, Длиннопост

Только прикиньте, шлейф загнут аж 10 раз. 10 РАЗ КАРЛ!

Купил проблему за 100к) Замена межплатного шлейфа Samsung Z Flip 6 Ремонт телефона, Телефон, Рукожоп, Samsung, Flip, Раскладушка, Санкт-Петербург, Ремонт техники, Видео, Вертикальное видео, Короткие видео, Длиннопост

Придется еще дополнительно снять среднюю планку и вынуть шлейф с внешней части)

Купил проблему за 100к) Замена межплатного шлейфа Samsung Z Flip 6 Ремонт телефона, Телефон, Рукожоп, Samsung, Flip, Раскладушка, Санкт-Петербург, Ремонт техники, Видео, Вертикальное видео, Короткие видео, Длиннопост

Затем достаем новый межплатный шлейф.

Купил проблему за 100к) Замена межплатного шлейфа Samsung Z Flip 6 Ремонт телефона, Телефон, Рукожоп, Samsung, Flip, Раскладушка, Санкт-Петербург, Ремонт техники, Видео, Вертикальное видео, Короткие видео, Длиннопост

И устанавливаем его по обе стороны шарнира загибая его хренову гору раз, потому что так задумал один корейский гений)

Купил проблему за 100к) Замена межплатного шлейфа Samsung Z Flip 6 Ремонт телефона, Телефон, Рукожоп, Samsung, Flip, Раскладушка, Санкт-Петербург, Ремонт техники, Видео, Вертикальное видео, Короткие видео, Длиннопост

Собираем все это месиво обратно и проверяем что все нормально складывается.

Купил проблему за 100к) Замена межплатного шлейфа Samsung Z Flip 6 Ремонт телефона, Телефон, Рукожоп, Samsung, Flip, Раскладушка, Санкт-Петербург, Ремонт техники, Видео, Вертикальное видео, Короткие видео, Длиннопост

Возвращаем на место акриловые проклейки.

Купил проблему за 100к) Замена межплатного шлейфа Samsung Z Flip 6 Ремонт телефона, Телефон, Рукожоп, Samsung, Flip, Раскладушка, Санкт-Петербург, Ремонт техники, Видео, Вертикальное видео, Короткие видео, Длиннопост

И собираем всю эту жесть обратно.

Купил проблему за 100к) Замена межплатного шлейфа Samsung Z Flip 6 Ремонт телефона, Телефон, Рукожоп, Samsung, Flip, Раскладушка, Санкт-Петербург, Ремонт техники, Видео, Вертикальное видео, Короткие видео, Длиннопост

Проверяем собранную вундервафлю)

Купил проблему за 100к) Замена межплатного шлейфа Samsung Z Flip 6 Ремонт телефона, Телефон, Рукожоп, Samsung, Flip, Раскладушка, Санкт-Петербург, Ремонт техники, Видео, Вертикальное видео, Короткие видео, Длиннопост

Складывается нормально, но нас интересует как он раскладывается)

Купил проблему за 100к) Замена межплатного шлейфа Samsung Z Flip 6 Ремонт телефона, Телефон, Рукожоп, Samsung, Flip, Раскладушка, Санкт-Петербург, Ремонт техники, Видео, Вертикальное видео, Короткие видео, Длиннопост

А раскладывается он теперь шикарно)

Дисплей теперь работает, а замена шлейфа без чистки шарнира вышла в 12900р. С чисткой вышло бы 14900р. Такие дела)

Кстати многие спрашивают что будет если дисплей весело хрустнет в процессе ремонта? И ответ простой – купим дисплей за свой счет и поменяем его бесплатно, а цена для клиента не изменится. Такие дела)

Гарантия на ремонт 365 дней.

г. Санкт-Петербург.

Все цены на ремонт есть на сайте.

Плюс есть бесплатная доставка по всей России от 5000р заказа.

А так же скидки на первый ремонт — 3%, на второй — 5%.

Дальше, чем больше ремонтов, тем больше скидка! До 20%

А сам ремонт можно спокойно оплатить в рассрочку через Яндекс Сплит без процентов на 4-6 месяцев)

Я ВКонтакте

Я в Телеграме

Я в Ютубе

Канал в телеграм с новостями

Интересные посты (Осторожно! Много букв):

Как восстановить олеофобное покрытие на своем телефоне?

Насколько прочное стекло используют в мобильных телефонах?

На чем держится влагозащита IP67? На примере Iphone 8

Аккумуляторы в телефонах и с чем их едят

Как устроены Amoled и OLED матрицы

Как устроены TFT и IPS матрицы

Как гниют самсунги

Как гниют китайцы

Ну а тем, кто напишет, что пост реклама - пришлю мемы с мастерами)

Купил проблему за 100к) Замена межплатного шлейфа Samsung Z Flip 6 Ремонт телефона, Телефон, Рукожоп, Samsung, Flip, Раскладушка, Санкт-Петербург, Ремонт техники, Видео, Вертикальное видео, Короткие видео, Длиннопост
Показать полностью 19 2
24

Как я встретил ваш Infinix

Сегодня я вам расскажу историю в которой будет все, и взлеты и падения, непонимание происходящего, легкое недоумение и щепотка везения.
Значит имеется Infinix Note 40 Pro, казалось бы с легкой проблемой, блокировка по гугл аккаунту.
Данный телефон выпускается на базе мтк процессора, а это значит что он должен быть в поддержке програматоров типа AMT или TFM или того же Unlock tool. Да так и есть, во всех 3 заявленных программаторах, есть поддержка данной модели, но так ли это на самом деле?
Скажу заранее, я буду использовать не только эти программаторы. Но давайте по порядку и с самого начала этой увлекательной истории, говорю сразу это будет леген(подожди подожди) дарно.
Получаю стандартный запрос на снятия блокировки, от коллеги по цеху, не вникая в подробности, отвечаю одобрительно и приглашаю к себе в офис. Конечно же хотелось с минимальными затратами по времени, добиться максимального результата или как это называю "сделать в касание". То есть, клиент приезжает, садиться на диван, подключается к Wi-fi, а за это время его телефон готов. Ведь если поддержка есть аж у 3-х программаторов, все же пройдет без проблем? Хотя на крайний случай всегда существует Meta Mode.
И так давайте еще раз знакомиться с нашими героями и по совместительству моими друзьями.

Амт
"Хочет быть мастером на все руки, а в итоге может только BBK"
Ну, конечно, Тед - это Android Multi Tool
Мечтатель, романтик, зануда. Пытается быть универсальным, но всё равно криво жмёт кнопку Reset FRP, особенно на Tecno, слава Богу знает, как быстро убрать ошибку.
Обещает, что сейчас всё сделает, но в итоге ты сидишь три часа и ждешь, когда же он заработает.
Поддерживает всё подряд: и ADB, и Fastboot, и Reset, и FRP, и “обещания в стиле «я нашёл ту самую прошивку»”.

Unlock Tool
"Если бы прошивка была баром - он бы снимал по три телефона за ночь."
Ну кто ещё, как не Unlock Tool, может быть этим самоуверенным альфачом Барни? Каждое утро запускается с фразы: “LEGEN… wait for it… DARY UNLOCK!”. Его все знают и любят всегда и везде, он принимает любой вызов, если не справляется - просто пишет “Done” и исчезает, как Барни после неловкой ночи.

Tfm Tool
"Тихая, добрая, пока не сотрёт тебе IMEI вместе с детскими фото."
Такая «милая»: «хочешь сбросить FRP?» - и ты не успеваешь ответить, а у тебя уже пустой nvram.С виду простая, но внутри - настоящий диктатор. Всё должно быть по её: правильный порт, правильная модель, правильная фаза луны и правильное настроение.

Eft
"Большой, надёжный, старомодный. Как накачанный батя в свитере, который чинит старые телефоны, не глядя на YouTube."
Добрый и наивный EFT Tool - это, конечно, Маршалл.
Может и не самый быстрый, но если надо русифицировать старый Самсунг - он тут как тут. Немного юрист: постоянно требует сертификацию, root-доступ и трижды «да». Может выдать определенное гражданство с помощью русификаторов. Верит в идеалы, а значит поддержка Android 4.4 ещё жива и работает. Иногда косячит с удалениям гугла, но ты его не винишь - ну это же Маршалл, он старался.

И так настал день икс и мы все собрались в нашем любимом месте, за столом у Евгена.
Как только появляется, любой телефон на разблокировку Unlock Tool всегда тут как тут и принимает этот вызов.
Во вкладке инфиникс, есть поддержка нашей модели и есть даже целых 4 варианта для авторизации, так же есть возможность сделать через Meta Mode.
Поочередно пробуем все варианты, каждый раз заново перезагружая телефон, результат один и тот же, телефон никак не может пройти защиту для инициализации, не переходит с preloader в brom. Барни никогда так легко не сдавался, а значит пытаемся воспользоваться методом Meta Mode, который сейчас так часто выручает с Инфиникс и Техно. Лог наполовину успешен, но в конце ошибка.
Интересно, почему? Чуть позже я отвечу на этот вопрос.
А пока Тед решил взять все в свои руки и решить сложившуюся проблему. Быстро открываем Amt, там же поддержке находим наш X6850, нажимаем кнопку удалить гугл и сбросить, подключаем телефон, видим запрос на оплату 5 кредитов, для авторизации. Ну ладно, пока я думал, Тед видимо передумал и ушел, оставив только записку "Server offline".

Открываем Eft Dongle и смотрим что же нас там ждет?
Много всяких кнопочек и от авторежима до режим эксперт. Попробуем конечно в авторежиме испытать удачу, но шансов маловато. Общались с Маршалом довольно долго, наверное около 30 минут, и тут я нахожу свежее видео с ним. Он в Индии снимается у какого-то индуса, на плохую камеру и делает bypass frp на похожей модели. Давай попробуем говорю я, пробуем, результат впечатляет, телефон с мета мод режима, перезагрузился, запросил отладку по юсб и как обычно "удалил аккаунт". Миссия завершена, телефон отдан первоначальному владельцу.

А где же Лили? А где же ответы на вопросы?
Давайте начну с ответов на вопросы.
Почему 4 варианта авторизации и мета мод не сработал в Unlock tool?
Как, я уже много раз говорил: "Мир прошивок стремительно меняется", в анлоке лежат файлы для старых версий прошивок, они иногда срабатывают, но чем дальше мы движемся тем меньше они работают, иногда их обновляют и все работает опять. Мета мод не сработал, собственно той же причине. На телефоне была установлена настолько свежая прошивка, что Unlock tool ее даже никогда не видел. Тем более обновлялся он последний раз почти 11 дней назад, это для него довольно давно.
Где же Лили?
Она появится, но немного позже.
А пока я вам расскажу, почему она появится. Буквально на следующий день, получаю сообщение о том что телефон не разблокировался, а точнее после перезагрузки он опять заблокировался. Тот самый шок и непонимание о котором я говорил в начале, происходит в этот самый момент. Конечно нам нужно было встретиться еще раз, чтобы решить эту проблему и решили мы собраться в полном составе.

На повестке встречи стоял такой вопрос: "15 Android и что не так с удалением frp через adb?"
Если искать информацию в интернете про сброс аккаунтов то как правило все эти запросы содержат в себе слово "bypass", это слово в точности звучит как "обход". В данном случае Маршал сделал именно обход.
Как правило, любые способы обхода "руками", подразумевают под собой попытки обмана именно системного приложения настройки. Раньше, поменялся аккаунт, но это было очень давно. Так и способ через adb подразумевает под собой, пропуск именно настроек, а не удаление гугл аккаунта. На 15 версии андроида, разработчик добавил новую степень проверки аккаунта. И получилось так что выполнен был именно обход, через пропуск настроек. Даже я иногда не успеваю за всем следить что происходит в этом цифровом мире.
Так как на прошлой встречи Лили не было, начну пожалуй с нее, ведь иногда TFM умеет удивлять.
В списке моделей выбираем нашу, не забываем установить галочку "use server auth" и пробуем все 3 варианта авторизации, вдруг какой нибудь одинокий сервер грусти и ждем когда же я буду шить Инфиникс.
Ожидаемый результат в целом, ошибки и истерика.
Конечно не обошлось и без советов Робин

Chimera Tool
"Холодная, красивая, безупречная. И до безумия дорогая. Как твоя ошибка при выборе подписки".
Всё у неё на стиле: интерфейс как кабриолет, лог как шампанское, каждая кнопка - как поцелуй в висок. Может то что не могут другие, она всегда берет все первая, при подключение любого телефона. Быстро и дерзко работает с медийными моделями телефонов, но никаких там Инфиниксов даже и не признает.
А значит при подключении телефона к Химере, мы тут же ее закрываем.
Сам Евген даже пробовал решить проблему, так сказать "ручным способом".
Идея такова: делаем обход через мета, получаем почти полный доступ к телефону, в том числе доступен "для разработчиков". Там включаем заводскую разблокировку и сбрасываем телефон. Для включения разблокировки загрузчика телефон хочет аккаунт Infinix id, который старше двух недель, такой имеется.
Логинится, попытка включения заводской разблокировки, ошибка. Но появился доступ к "find my", включает поиск устройства, и сбрасывает через пк, на сайте. Телефон сбросился, при настройке запросил аккаунт Infinix id, а следом и гугл аккаунт, но попытка хорошая.

И тут, я решил взять все в свои руки, решил что именно сейчас тот самый момент для того чтобы показать себя во всей красе. Не проверяя состояние серверов на сайте, которые отдыхают уже второй месяц, просто запускаем Amt выбираем в списке ту самую нужную нам модель, жмем кнопку "erase frp", сразу же соглашаемся на 5 кредитов видим успешный лог.
Заходим на сайт, проверяем состояние сервера и он действительно онлайн, правда уже минуты через 3 он ушел снова отдыхать, но я успел выхватить свой желтый зонтик...

Телефон выдан клиенту, сделан конечно же без дополнительной оплаты. Фото не будет, они получились в шакальном качестве, да и я не думал что буду про него писать.

Мой телеграмм канал

Показать полностью
641
Сообщество Ремонтёров
Серия Восстановление данных

Прогиб через колено на 70 тысяч. Iphone 15 Pro

Добрый.

Для начала почитаем бумажку платной диагностики стороннего сервиса:

Прогиб через колено на 70 тысяч. Iphone 15 Pro Москва, Ремонт техники, Iphone 15, Восстановление данных, Пайка, Дорого, Длиннопост

УФ, как всё серьёзно...

Тут и дисплей, и плата и корпус под замену да и вообще, данные достать невозможно. Всё как я люблю.

А скидка на диагностику это так, просто усладить клиента.

А вот и устаревший юнит Iphone 15 Pro

Прогиб через колено на 70 тысяч. Iphone 15 Pro Москва, Ремонт техники, Iphone 15, Восстановление данных, Пайка, Дорого, Длиннопост

Которого... Думаю поняли, что решили погнуть об колено.

Зачем? Без понятия)) Но видимо хотели испытать титан на прочность и это действительно получилось, правда изгиб пришёлся на самое уязвимое место - лоток для сим-карты.

Вот был бы pro max, тогда да, можно и сломать, так как рычаг больше, а вот прошку, если бы она была не версии Гонконг с физическими двумя симками, а американская версия без лотка сим - хренушни))

А теперь о последствиях:

Прогиб через колено на 70 тысяч. Iphone 15 Pro Москва, Ремонт техники, Iphone 15, Восстановление данных, Пайка, Дорого, Длиннопост

Плату уже паяли, вернее снимали защитный экран. Но только вот зачем, если рядом трещина, размером с пикабушный болт?

Плату я разделил без пайки, рама держалась на соплях, грели видимо и припой по кругу окончательно растрескался.

Прогиб через колено на 70 тысяч. Iphone 15 Pro Москва, Ремонт техники, Iphone 15, Восстановление данных, Пайка, Дорого, Длиннопост

Припаять этот кусок физически реально, но зачем тратить на это колоссальное количество времени, если можно взять другую доску, на которой уже подготовлены места для посадки микросхем?

Спилены на ЧПУ в Китае.

Прогиб через колено на 70 тысяч. Iphone 15 Pro Москва, Ремонт техники, Iphone 15, Восстановление данных, Пайка, Дорого, Длиннопост

Как видите, контроллера заряда на ней уже нет, так как я покупаю эти радости как раз для их снятия. Так дешевле и буду уверен, что чипы были рабочие и оригинальные.

Контроллер возьму с того оторванного куска.

Прогиб через колено на 70 тысяч. Iphone 15 Pro Москва, Ремонт техники, Iphone 15, Восстановление данных, Пайка, Дорого, Длиннопост

Да, эта плата ранее уже заработала 25 тысяч, а теперь послужит ещё.

К слову. Покупаю их за 3500р, а снятые микросхемы с них зарабатывают в среднем 75-100 тысяч рублей.

Теперь о восстановлении данных.

Как и на любом другом телефоне, данные восстановить можно исключительно запуском телефона в минимальное рабочее состояние.

Для этого потребуется рабочий родной процессор со старой платы:

Прогиб через колено на 70 тысяч. Iphone 15 Pro Москва, Ремонт техники, Iphone 15, Восстановление данных, Пайка, Дорого, Длиннопост

Чип памяти и arb (антироллбаск - аппаратное шифрование)

Прогиб через колено на 70 тысяч. Iphone 15 Pro Москва, Ремонт техники, Iphone 15, Восстановление данных, Пайка, Дорого, Длиннопост

Всё!

Это минимальный комплект. Выход из строя одного из них похерит все данные без возможности восстановления. Никаких программаторов - забудьте. Это работает только до 6 андроида включительно.

Вся эта радость присаживается на рабочую доску

Прогиб через колено на 70 тысяч. Iphone 15 Pro Москва, Ремонт техники, Iphone 15, Восстановление данных, Пайка, Дорого, Длиннопост

Но!

Прогиб через колено на 70 тысяч. Iphone 15 Pro Москва, Ремонт техники, Iphone 15, Восстановление данных, Пайка, Дорого, Длиннопост

Вводить сейчас пароль и копировать дату не желательно.

Тут есть риск того, что при недостающем родном nfc модуле телефон упадёт в режим принудительного восстановления данных на уровне системы - белый фон с яблочком и можно словить фатальную 1101 ошибку, а это не нужно, поэтому далее потребуется восстановить нижнюю плату

Прогиб через колено на 70 тысяч. Iphone 15 Pro Москва, Ремонт техники, Iphone 15, Восстановление данных, Пайка, Дорого, Длиннопост

Будет тот же самый перенос, но потребуется всего один чип - nfc (2 штуки). При таком восстановлении телефон будет работать, но только не будет никаких беспроводных сетей. Даже airdrop нельзя активировать, так как требуются родные для процессора чипы: модем и wifi (кстати, wifi модуль теперь можно отвязывать. Ранее это можно было сделать только до 11 яблока)

Прогиб через колено на 70 тысяч. Iphone 15 Pro Москва, Ремонт техники, Iphone 15, Восстановление данных, Пайка, Дорого, Длиннопост

А так как клиент узнал, что дисплей оказался рабочий, а это самая дорогая запчасть в телефоне, то решил восстановить весь телефон, ведь платная диагностика предыдущего сервиса оказалась не совсем точной.

Прогиб через колено на 70 тысяч. Iphone 15 Pro Москва, Ремонт техники, Iphone 15, Восстановление данных, Пайка, Дорого, Длиннопост

В данном случае под переезд попадает:

2 NFC чипа

Модем

eerprom модема

WI-FI

кварц

Микра управления тактовыми частотами RF

Прогиб через колено на 70 тысяч. Iphone 15 Pro Москва, Ремонт техники, Iphone 15, Восстановление данных, Пайка, Дорого, Длиннопост

Вот и весь базар за стоимость 60 тысяч.

Прогиб через колено на 70 тысяч. Iphone 15 Pro Москва, Ремонт техники, Iphone 15, Восстановление данных, Пайка, Дорого, Длиннопост

Подготовленные рабочие доски которого припаиваются между собой

Прогиб через колено на 70 тысяч. Iphone 15 Pro Москва, Ремонт техники, Iphone 15, Восстановление данных, Пайка, Дорого, Длиннопост

И дата на месте.

Прогиб через колено на 70 тысяч. Iphone 15 Pro Москва, Ремонт техники, Iphone 15, Восстановление данных, Пайка, Дорого, Длиннопост

Но я сглупил и оказалось, что не сразу вкурил про плату с двумя симкартами и сделал переезд на односимочную, при которой будет поведение: видит сим, но сети нет.

Что-то похожее с неисправной esim.

Прогиб через колено на 70 тысяч. Iphone 15 Pro Москва, Ремонт техники, Iphone 15, Восстановление данных, Пайка, Дорого, Длиннопост

Решил устроить экспериментал и добавил на плату esim модуль с последующей прошивкой без потери данных, предварительно сделав бекап фоток себе на комп.

По итогу своих действий я добился поиска сети, только со слабым сигналом и очень долгим поиском сети. Ловил иногда 3g и даже 4g поймал, Да, он звонил, то после звонка связь рушилась.

В общем баловство всё это. Причину искать не стал, вернее я понимал, что есть несовместимость промежуточных усилителей между платой с одной сим/esim и двумя, но возиться перепаивать не хотелось, поэтому заказал другую правильную доску и перекинул только: модем, 2 nfc, eeprom и wifi.

После прошил без потери данных и остальное подтянулось как положено.

Так как вкручивать плату в гнутый корпус я не рекомендовал, то до кучи меняется средняя часть рамы.

Тут, в отличие от 14про/max, крышки уже идут отдельным модулем и меняются отдельно. Такая же радость и с 16 серией, только там телефон разбирается через задник и снимать дисплей не обязательно.

Прогиб через колено на 70 тысяч. Iphone 15 Pro Москва, Ремонт техники, Iphone 15, Восстановление данных, Пайка, Дорого, Длиннопост

И весь этот конструктор собирается обратно.

Прогиб через колено на 70 тысяч. Iphone 15 Pro Москва, Ремонт техники, Iphone 15, Восстановление данных, Пайка, Дорого, Длиннопост

Всё раб.

Прогиб через колено на 70 тысяч. Iphone 15 Pro Москва, Ремонт техники, Iphone 15, Восстановление данных, Пайка, Дорого, Длиннопост
Прогиб через колено на 70 тысяч. Iphone 15 Pro Москва, Ремонт техники, Iphone 15, Восстановление данных, Пайка, Дорого, Длиннопост

И дата на месте, и телефон новый покупать не нужно.

А стоимость прогиба вышла всего в 70 тысяч рублей.


Задать вопрос по ремонту только телефонов или планшетов можно мне в личную тачку

t.me/rfon_bot

Китайское из списка:

techo

infinix

Sony

blackberry

Nokia

Lenovo

Motorola

Сварку и атомный елдакол, а так же любой планшет от ноунейминговых компаний в ремонт больше НЕ БЕРУ.

Остальное, не входящее в этот список - велком.

Ноуты, видеокарты, часы, наушники и фотоаппараты не делаю!

Кроме:

Увеличение ssd только на macbook m1, m2 и скоро m3:

Увеличение памяти Macbook Air 13 2020 года с 256gb до 2Tb

Macbook Pro m2 pro a2779. SSD UPGRADE TO 2TB

Замена аккумуляторов и микрофонов только в airpods 1 и 2 серии:

Любителям пихать в дырки или Женя, ты чево наделал? AirPods2 vs перекись водорода xD

ОЗУ на m1 и m2 увеличить нельзя!

Macbook air m1 2020 a2337 Увеличение оперативной памяти с 8 до 16gb. Эксперимент за 100 тысяч рублей

Переклейкой и полировкой стекла не занимаюсь!

Меняю модуль строго на оригинал сразу!

Канал с анонсом таких постов и прочими радостями тут:

https://t.me/rfonservice

Глючный ютуб с видеокарточками моих ремонтов тут:

https://www.youtube.com/@Rfon

Сайт с ценниками:

rfontech.ru

А по сверхважным вопросам зовите меня тут по призыву @R.Fon

Прогиб через колено на 70 тысяч. Iphone 15 Pro Москва, Ремонт техники, Iphone 15, Восстановление данных, Пайка, Дорого, Длиннопост

Увидимся))0

Показать полностью 24
78

OPPOротивление бессмысленно: Demo ушёл

Как-то уже касались темы демо-телефонов, но тогда это были Samsung-и - гордые витринные воины с прожжённым AMOLED экраном. А тут в руки попали два OPPO A78. Один - бодрый, другой -вредный, но оба - с надписью “DEMO”, как клеймо на лбу студента, который пришёл на зачёт с бодуна.

Вроде бы одинаковые, но интервал между их появлением всего два дня. Почему это важно? Потому что в прошивочном мире два дня - это как полвека. Успевает выйти новая MIUI, закрыться пол-Индии и обрушиться сервер AMT, индийской волшебной палочки, которая умеет всё, кроме работы по расписанию.

Для тех, кто не в теме:

Demo unit - это такой промо-зомби, который крутится в магазинах сутками напролёт, показывая одну и ту же рекламу, пока у него не выгорит не только экран, но и душа.

Экран: прожарка 24/7

Аккум: он не умирает, он выгорает

Смысл жизни: демонстрировать Color Os на OPPO

Знаете, срок жизни дерева, можно определить по кругам, срок жизни демо, можно определить по степени выгорания экрана. Так как эти устройства нацелены на рекламу в магазинах, на них постоянно яркость выкручена на максимум, а сами они при этом еще и на зарядке. Экраны и аккумуляторы на таких устройствах страдают в первую очередь.

Первый OPPO A78 - вообще не сопротивлялся.

Подключили к Wi-Fi, включили отладку, AMT врубился, дали ему 1 кредит, и через пару минут телефон уже не Demo, а просто Oppo, с лёгкой душой и чуть обугленным экраном.

Собственно второй телефон, попал ко мне в тот момент когда сервера amt ушли отдыхать. Такое иногда бывает, откладываем телефон на полку в ожидании чуда. Но если вы это читаете, значит чуда не случилось. Амт все еще спят, а клиент настойчиво хочет забрать свой готовый телефон. Ну что ж? Тогда старая добрая рубрика "Решения от индуса, снятое на банан". Пару часов упорного гугления и решения находиться.

OPPOротивление бессмысленно: Demo ушёл Инструкция, Telegram (ссылка), Юмор, Oppo, Длиннопост

Для операции «убей демо» нам понадобятся:

• Второй Android-телефон

• Один Google-аккаунт (на два тела)

• Приложение “Find My Device”

• Ирландский кофе без кофе.Чай с лимоном (для себя)

• Терпение (если осталось)

• Немного знания хинди

1. Входим в один и тот же Google-аккаунт на обоих телефонах.

2. Ставим на демо-устройство и на второй телефон приложение “Find My Device” из Play Market.

3. На втором телефоне открываем приложение, выбираем в списке наш демонический OPPO,

4. Жмём “стереть устройство”.

5. ВАЖНО: на демо-устройстве должен быть включён Wi-Fi, иначе он просто обидится и ничего не произойдёт.

6. Через несколько секунд устройство уходит в сброс, вместе с проклятием DEMO.

И вуаля - телефон чист, будто и не жил на витрине. Только экран кричит «спасите» своими выжженными рамками.

Метод рабочий. Простой.

Немного дикий, как и всё, что связано с прошивками.

OPPOротивление бессмысленно: Demo ушёл Инструкция, Telegram (ссылка), Юмор, Oppo, Длиннопост

Мой телеграмм канал

Показать полностью 6
48

Жаль, что iPhone не умеет летать. Замена дисплея и корпуса на iPhone 15 Pro

Абсолютно целый iPhone за считаные секунды превратился в кусок неработающего и искривленного железа. На удивление еще есть мерцающее изображение. Поэтому приступаем к первичному внешнему осмотру устройства.

Корпус выгнуло с двух сторон, а задняя крышка без трещин и практически без царапин. Стекла камер целые. Область материнской платы не погнута, хотя от такого удара может быть все что угодно. Вскрываем телефон, осматриваем все изнутри и проверяем все функции подключив рабочий дисплей.

Да он везунчик. Проверил все за кадром при владельце, пароль не предоставляли. Все функции исправны: камеры, Face ID, сеть, данные на месте. Значит, продолжаем ремонт. Сейчас необходимо бережно снять материнскую плату, аккумулятор, все шлейфы и камеры. Модуль камеры сразу убираю в бокс, чтобы ничего не налетело. Иначе очистить линзу без последствий не получится: напыление очень нежное.

Снимаем аккумулятор предварительно разогрев корпус

Напоминаю, что на iPhone 15 Pro задняя крышка приклеена только по периметру и не является частью корпуса, как например на 14 Pro. Поэтому достаточно аккуратно снять крышку и перенести в новый корпус.

Закидываем всю начинку в новый корпус и приклеиваем заднюю крышку. Получается такой красивый промежуточный результат.

Далее переходим к самому интересному- дисплейному модулю. С версией iOS 18 стало проще: взял сервисный оригинал и привязал его к устройству. Не нужно ничего перепаивать и рисковать дисплеем. Но в истории деталей и обслуживания все равно можно увидеть, что дисплей менялся, хоть и на оригинал. А цена такого дисплея будет дороже снятого б/у в идеальном состоянии. Решено взять снятый оригинальный экран и перекинуть на него микросхему, чтобы следов ремонта вообще не было.

Для начала переносим функцию True Tone с разбитого дисплея на новый. Затем предварительно обклеив дисплей, чтобы не испачкать тыльную сторону, с помощью машинки спиливаем микросхему, чтобы туда перенести родной чип.
Делаю это в перчатках, маске и еще под мощной вытяжкой, чтобы не дышать кремниевой и металлической пылью.

Посадочное место под микросхему.

Снимаем микросхему с разбитого дисплея.

Под микроскопом очищаю компаунд и наношу новые шары для пайки.

Осталось установить его на новый дисплей и при этом не поджарить матрицу. Температура плавления шаров 183 градуса. Также переносим верхний шлейф с датчиками и микрофоном.

Устанавливаем влагозащитную проклейку на праймер для лучшей адгезии, закручиваем все винты и закрываем. Устройство готово к дальнейшему использованию (полетам).

Я нахожусь в Питере, сервис "My Display"

Принимаем устройства из других городов через СДЭК

Контакты:

Группа ВК

Telegram

Сайт

YouTube канал

отзывы на Яндекс картах

Показать полностью 12 8
228

Бюджетка с амоледом) Замена стекла на Samsung A16

Сегодня я расскажу, как Samsung решила с барского плеча завезти даже в самую бюджетную серию своих трубок супер AMOLED экран. А также как выглядело моё лицо, когда я узнал, что теперь мне придётся это переклеивать)

Бюджетка с амоледом) Замена стекла на Samsung A16 Телефон, Рукожоп, Samsung, Санкт-Петербург, Замена стекла, Переклейка, Ремонт телефона, Ремонт техники, Длиннопост

Но для начала, как всегда, — контекст.

Есть у самого себе сунга самая бюджетная линейка на случай, если нужна просто звонилка с минимумом плюшек или отдать ребёнку, чтобы не жалко было его разбить в порыве бешенного желания аннигилировать предметы о твердые поверхности. Имя ей Samsung A10 и всё, что выше — A11, A12 и т.д.

Приносили в ремонт такие трубки чуть больше, чем никогда, в виду их одноразовости. Традиционно эти бюджетки были с самой дешёвой IPS-матрицей стоимостью в пачку чипсов, так что переклеивать там было нечего.

Но как же я удивился, когда ещё в A15 завели яркий AMOLED экран с 90 Гц на борту. ВДУМАЙТЕСЬ — 90 Гц AMOLED в трубке за 10 тысяч славянских рублей, Карл! Походу, Samsung перестала быть самой жадной конторой, или стоимость производства AMOLEDов теперь — миска риса и кошка жены.

Единственный минус — дешевый поляризационный слой, который жестко отдавал синим, в то время как на моделях подороже был зелёный слой, с которым картинка выглядела явно приятнее.

Плюс стеклянные AMOLED-матрицы часто тухнут от падений, а их замена стоит как половина телефона, а в данном случае — как весь телефон.

Так как дисплей уже стоит не в пачку чипсов, то было только вопрос времени, когда эту вундервафлю принесут на замену стекла после внезапного торможения о твердую поверхность. И случай не заставил себя долго ждать.

Знакомьтесь — Samsung A16 собственной персоной.)

Бюджетка с амоледом) Замена стекла на Samsung A16 Телефон, Рукожоп, Samsung, Санкт-Петербург, Замена стекла, Переклейка, Ремонт телефона, Ремонт техники, Длиннопост

Разбит в мясо как дешёвка, потому что стекло — не эти ваши дорогие виктусы, а бери, что дают за 10 тысяч.

Бюджетка с амоледом) Замена стекла на Samsung A16 Телефон, Рукожоп, Samsung, Санкт-Петербург, Замена стекла, Переклейка, Ремонт телефона, Ремонт техники, Длиннопост

Но изображение показывает без пятен и полос, значит можно попробовать заменить только стекло и сократить стоимость ремонта до половины стоимости смартфона. Так что погнали переклеивать это чудо)

Сначала кидаем телефон на сепаратор и отклеиваем заднюю крышку.

Бюджетка с амоледом) Замена стекла на Samsung A16 Телефон, Рукожоп, Samsung, Санкт-Петербург, Замена стекла, Переклейка, Ремонт телефона, Ремонт техники, Длиннопост

Затем снимаем среднюю рамку.

Бюджетка с амоледом) Замена стекла на Samsung A16 Телефон, Рукожоп, Samsung, Санкт-Петербург, Замена стекла, Переклейка, Ремонт телефона, Ремонт техники, Длиннопост

Материнскую плату.

Бюджетка с амоледом) Замена стекла на Samsung A16 Телефон, Рукожоп, Samsung, Санкт-Петербург, Замена стекла, Переклейка, Ремонт телефона, Ремонт техники, Длиннопост

И аккумулятор.

Бюджетка с амоледом) Замена стекла на Samsung A16 Телефон, Рукожоп, Samsung, Санкт-Петербург, Замена стекла, Переклейка, Ремонт телефона, Ремонт техники, Длиннопост

И тут есть нюанс - стекло прямо вровень с рамой, так что резать это все добро будет очень проблематично.

Бюджетка с амоледом) Замена стекла на Samsung A16 Телефон, Рукожоп, Samsung, Санкт-Петербург, Замена стекла, Переклейка, Ремонт телефона, Ремонт техники, Длиннопост

Так что закидываем дисплей в рамке на специальный ультрафиолетовый лазер, чтобы прожечь краску на стекле.

Бюджетка с амоледом) Замена стекла на Samsung A16 Телефон, Рукожоп, Samsung, Санкт-Петербург, Замена стекла, Переклейка, Ремонт телефона, Ремонт техники, Длиннопост

И начинаем медитативно срезать все это месиво)

Бюджетка с амоледом) Замена стекла на Samsung A16 Телефон, Рукожоп, Samsung, Санкт-Петербург, Замена стекла, Переклейка, Ремонт телефона, Ремонт техники, Длиннопост

Осколки разлетаются в разные стороны, оптическая пленка на матрице режется только матерными словами, и спустя 10 минут благодарностей инженерам Samsung голая матрица наконец блестит, как у кота)

Бюджетка с амоледом) Замена стекла на Samsung A16 Телефон, Рукожоп, Samsung, Санкт-Петербург, Замена стекла, Переклейка, Ремонт телефона, Ремонт техники, Длиннопост

Затем достаем дисплей из рамы, в которую матрица вклеена на двухсторонний скотч.

Бюджетка с амоледом) Замена стекла на Samsung A16 Телефон, Рукожоп, Samsung, Санкт-Петербург, Замена стекла, Переклейка, Ремонт телефона, Ремонт техники, Длиннопост

И проверяем, что это чудо не отъехало к праотцам от таких телодвижений)

Бюджетка с амоледом) Замена стекла на Samsung A16 Телефон, Рукожоп, Samsung, Санкт-Петербург, Замена стекла, Переклейка, Ремонт телефона, Ремонт техники, Длиннопост

Ждем пока все это дело загрузится.

Бюджетка с амоледом) Замена стекла на Samsung A16 Телефон, Рукожоп, Samsung, Санкт-Петербург, Замена стекла, Переклейка, Ремонт телефона, Ремонт техники, Длиннопост

И видим, что все работает, а значит пора доставать стекло для замены)

Бюджетка с амоледом) Замена стекла на Samsung A16 Телефон, Рукожоп, Samsung, Санкт-Петербург, Замена стекла, Переклейка, Ремонт телефона, Ремонт техники, Длиннопост

Кстати, насколько тонкая AMOLED-матрица! Правда, на S-серии Samsung матрица в два раза тоньше)

Бюджетка с амоледом) Замена стекла на Samsung A16 Телефон, Рукожоп, Samsung, Санкт-Петербург, Замена стекла, Переклейка, Ремонт телефона, Ремонт техники, Длиннопост

Замазываем все царапины на поляре жидким силиконом, центруем матрицу со стеклом и отправляем все это склеиваться в эту здоровую дуру под названием вакуумный пресс.

Бюджетка с амоледом) Замена стекла на Samsung A16 Телефон, Рукожоп, Samsung, Санкт-Петербург, Замена стекла, Переклейка, Ремонт телефона, Ремонт техники, Длиннопост

И достаем готовый дисплей без единой пылинки)

Бюджетка с амоледом) Замена стекла на Samsung A16 Телефон, Рукожоп, Samsung, Санкт-Петербург, Замена стекла, Переклейка, Ремонт телефона, Ремонт техники, Длиннопост

Затем наносим на рамку тонким слоем дорогущий термоклей.

Бюджетка с амоледом) Замена стекла на Samsung A16 Телефон, Рукожоп, Samsung, Санкт-Петербург, Замена стекла, Переклейка, Ремонт телефона, Ремонт техники, Длиннопост

Закидываем вундервафлю в сборе в морозилку, чтобы клей схватился.

Бюджетка с амоледом) Замена стекла на Samsung A16 Телефон, Рукожоп, Samsung, Санкт-Петербург, Замена стекла, Переклейка, Ремонт телефона, Ремонт техники, Длиннопост

И достаем готовую бюджетку)

Бюджетка с амоледом) Замена стекла на Samsung A16 Телефон, Рукожоп, Samsung, Санкт-Петербург, Замена стекла, Переклейка, Ремонт телефона, Ремонт техники, Длиннопост

Проверяем, что все работает)

Бюджетка с амоледом) Замена стекла на Samsung A16 Телефон, Рукожоп, Samsung, Санкт-Петербург, Замена стекла, Переклейка, Ремонт телефона, Ремонт техники, Длиннопост

Ну и олеофоб проверим, куда же без него)

Бюджетка с амоледом) Замена стекла на Samsung A16 Телефон, Рукожоп, Samsung, Санкт-Петербург, Замена стекла, Переклейка, Ремонт телефона, Ремонт техники, Длиннопост

По цене замена стекла вышла в 4900 рублей вместо 6900 за замену дисплея.

Кстати многие спрашивают что будет если дисплей весело хрустнет в процессе переклейки? И ответ простой - купим дисплей за свой счет и поменяем его бесплатно, а цена для клиента не изменится. Такие дела)

Гарантия на замену стекла 365 дней.

г. Санкт-Петербург.

Все цены на ремонт есть на сайте.

Плюс есть бесплатная доставка по всей России от 5000р заказа.

А так же скидки на первый ремонт — 3%, на второй — 5%.

Дальше, чем больше ремонтов, тем больше скидка! До 20%

А сам ремонт можно спокойно оплатить в рассрочку через Яндекс Сплит без процентов на 4-6 месяцев)

Я ВКонтакте

Я в Телеграме

Я в Ютубе

Канал в телеграм с новостями

Интересные посты (Осторожно! Много букв):

Как восстановить олеофобное покрытие на своем телефоне?

Насколько прочное стекло используют в мобильных телефонах?

На чем держится влагозащита IP67? На примере Iphone 8

Аккумуляторы в телефонах и с чем их едят

Как устроены Amoled и OLED матрицы

Как устроены TFT и IPS матрицы

Как гниют самсунги

Как гниют китайцы

Ну а тем, кто напишет, что пост реклама - пришлю мемы с корейцами из "BTS")

Бюджетка с амоледом) Замена стекла на Samsung A16 Телефон, Рукожоп, Samsung, Санкт-Петербург, Замена стекла, Переклейка, Ремонт телефона, Ремонт техники, Длиннопост
Показать полностью 24
Отличная работа, все прочитано!
