Прослужил данный юнит 1 год 3 месяца и закончился.

В общем, речь сегодня пойдёт о старой технике, которую купили "новой" из магазина:

Iphone 15 Pro Max не включается.

Вечером поставили заряжаться, а утром так и не проснулся.

Сервисы, куда таскали эту дохлую радость, разводили лапками с вердиктом - "мы не знаем что с ним", телефон больше не восстановить, данные потеряны.

Не удивительно, что один из моих подписчиков тут на Пикабу читает мои статьи и отправил клиентов ко мне.

Взрываю консерву:

Вот мне всегда было интересно,

Ну разобрал ты у себя в сервисе телефон, подключил аккум, не заработало и ты не знаешь что с ним, понятно, что твой максимум менять дисплей и разъём, но ё, закрути ты все винты обратно

Вот вечно такая история. Винтов в сервисе не хватает? Так купи. На алике килограмм за стакан риса можно найти, но нет. Оставим один не закрученный, ведь мы такие занятые, дисплеи кидаем на яблоках и нет времени на эту ерунду.

А не смогли ничего отдиагностировать по той причине, что телефон от блока питания висит на 100мА.

И это не первичная цепь - это уже после нажатия на кнопку включения.

Я могу рассказать десяток причин, почему телефон себя так ведёт, но разберу конкретный случай, ведь телефон уже был в ремонте и предыдущие модульщики точно сюда не заглядывали и расскажу почему.

Плата уже распаивалась и ставилась на подложки, чтобы сохранить термопесок внутри половинок.

Скажу так, если уже один раз распаяли, то эту пасту нужно заново собирать и мазать на одну из половинок и потом заново сжимать доски при запайке, иначе толку никакого не будет. Весь этот охлад будет висеть в воздухе. Короче в этом случае сделали бесполезность.

А кто сделал? Точно не у нас тут. Так делают китайцы у себя в цехе по повторной пересборке и продаже "новых из коробки" яблок на али или подсовывают в партии нашим крупным магазинам, ведь всё это закупается серым и чинейзи ничего не стоит на десять реально новых, положить два идеально восстановленных, а далее разбирайтесь сами.

Конкретно этот телефон был куплен на моём районе Таганской, у яйцеголового оператора.

Тут сразу возникает вопросик - а чё не по гарантии?

Ну да, большинство же не знает о расширенной на 2 года и думают ну год прошёл, всё, а по факту можно ещё пободаться с магазином по этому поводу и тут уже вопрос времени - кому-то не хочется терять время и сразу несут в сервис - быстрее будет, да и судя по тому, что видна пайка главного интерфейсного контроллера питания

И по внешнему виду платы, то на гарантийном ремонте скорее всего завернут с вердиктом - "постороннее вмешательство" и магазин прав, попробуйте доказать обратное.

В общем что есть, то есть. Переделываю, вернее сразу меняю этот контроллер и наблюдаю следующую картину на виндасе:

А на маке:

Причину знаю - неисправность чипа памяти или его отвал.

Сделал ставку на последнее, ведь китайский цех по пересборке - это про скорость и никто там не замарачивается со спиливанием чипа с минимизацией нагрева платы, а отпаивают как есть и плевать сколько это будет работать после. Главное пережить доставку и распаковку)

Чип памяти находится на обратной стороне платы прямо под этим контроллером. Снимаю:

Оставшиеся ровные серые столбы припоя - ну прям видно что отвал.

Переделываю по своей стандартной практике реболла или увеличения памяти:

А дальше запайка обратно межплатной рамы и сборка с новой влагозащитной проклейкой:

Общая стоимость с учётом дополнительно установленного винта составила всего 25 тысяч рублей.

Сделал за пару дней вместе с тестированием. Лёгкий и понятный ремонт.

Всё раб)

А задать вопрос по ремонту только телефонов или планшетов можно мне в личную тачку

t.me/rfon_bot

Китайское из списка:

techo

infinix

Sony

blackberry

Nokia

Lenovo

Motorola

А так же любой планшет от ноунейминговых компаний в ремонт больше НЕ БЕРУ.

Остальное, не входящее в этот список - велком.

Ноуты, видеокарты, часы и наушники не делаю!

Кроме увеличения ssd на macbook:

Увеличение памяти Macbook Air 13 2020 года с 256gb до 2Tb

Macbook Pro m2 pro a2779. SSD UPGRADE TO 2TB

ОЗУ на m1 и m2 увеличить нельзя!

Macbook air m1 2020 a2337 Увеличение оперативной памяти с 8 до 16gb. Эксперимент за 100 тысяч рублей

Переклейкой и полировкой стекла не занимаюсь!

Меняю модуль строго на оригинал сразу!

Канал с анонсом таких постов и прочими радостями тут:

https://t.me/rfonservice

Глючный ютуб с видеокарточками моих ремонтов тут:

https://www.youtube.com/@Rfon

Сайт с ценниками:

rfontech.ru

А по сверхважным вопросам зовите меня тут по призыву @R.Fon

Увидимся))0

256gb в яблоке? Пфф, это же крайне мало.

Так решил владелец только что подаренного iphone 15 Pro Max

И отправил мне на доработку)

Взрываю консерву через передок:

Собсно тут можно увидеть пальчики идусского мальчика, который ночью собирал этот конструктор:

Причём это настолько въелось в металл, что оттереть не удалось, но мне это не важно.

Увеличение памяти на Iphone 15 Pro Max делается проще некуда.

Демонтажировал мать и завернул в плёнку

Чтобы при спиливании дорогого чипа на плате не осталось пыли:

Да, чип на 256гб стоит в закупке 4 тысячи и многие просто снимают его, повреждая нагревом плату и сохраняют себе. Я же наоборот, жертвую чипом для сохранения платы и не важно сколько это стоит, важен забег на длинные дистанции!

Вот чип на 1ТБ готов к запайке обратно.

Важно!

Чипы оригинальные, снятые с 14/15/16 серии и они взаимозаменяемые.

Увеличить или уменьшить скорость работы телефона не выйдет. От объёма памяти это не зависит.

Не отвалится.

Далее обратная чистая сборка с обновлением влагозащитной прокладки

И прошивка через мак, так как при установке другого чипа процессор нюхает ключик шифрования в загрузчике и если он не совпадает с прописаным в чипе ARB (антироллбаск), то рушится в аварийный dfu режим:

Вот теперь это уважаемый телефон.

Снимать видос, как играет кот с бумажкой должно хватить)

Стоимость апгрейда всего лишь 25 тысяч.

Делов то, на 2 часа)

Вечерок в кафешке посидеть хватит.

А нужно ли столько памяти в телефоне? Напишите в комментариях что думаете по этому поводу.

Ушёл.

А задать вопрос по ремонту только телефонов или планшетов можно мне в личную тачку:

t.me/rfon_bot

Китайское из списка:

techo

infinix

Sony

blackberry

Nokia

Lenovo (кроме серии legion)

Motorolla

А так же любой планшет от ноунейминговых компаний в ремонт больше НЕ БЕРУ.

Остальное, не входящее в этот список - велком.

Ноуты, видеокарты, часы и наушники не делаю!

Кроме увеличения ssd на macbook m1 и m2.

Переклейкой и полировкой стекла не занимаюсь!

Меняю модуль строго на оригинал сразу!

Канал с анонсом таких постов и прочими радостями тут:

https://t.me/rfonservice

Глючный ютуб с видеокарточками моих ремонтов тут:

https://www.youtube.com/@Rfon

А по сверхважным вопросам зовите меня тут по призыву @R.Fon

Увидимся))0

Сегодня будет лайт ремонт, а именно вот этого старья:

Не. Это 16 pro max. Рано его ещё тут показывать. Это на потом)

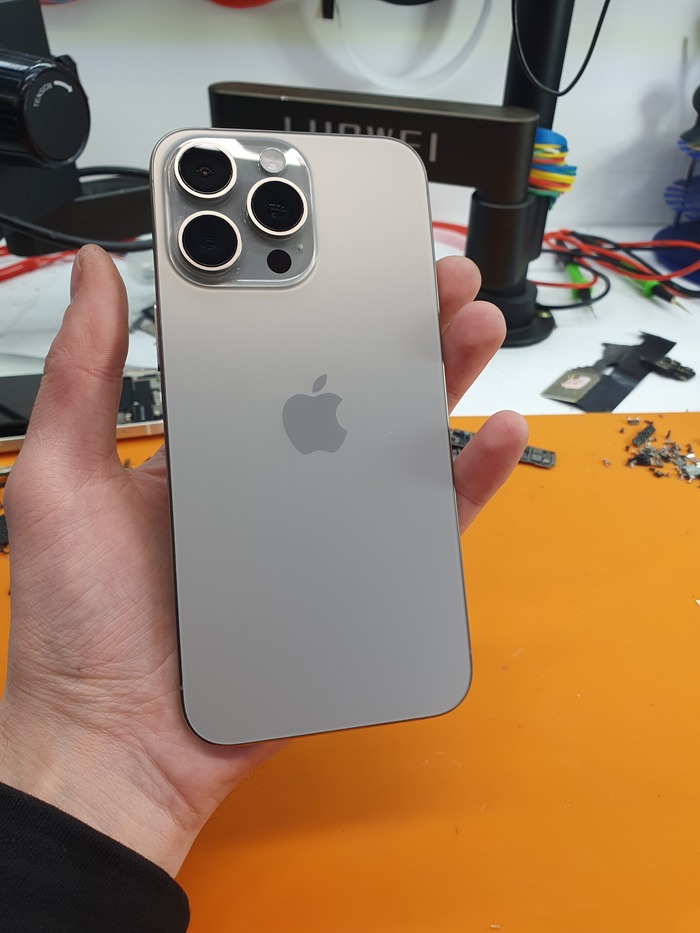

Вот 15 Pro max:

Гарантия кончилась?

Хватит. Наигрались xD

Данный телефон, made in India, прибыл ко мне полностью рабочий

Правда перезагружался постоянно.

Без падений, без лишних уведомлений и предупреждений. Сам. Захотелось)

Данная связка логов panic-base, panic-base+socd и panic-full говорит только об одном!

И щас я это покажу.

Разбираю с помощью спец.тачки для разборки.

Она позволяет не оставлять ни единой царапки и нарушения внешнего вида при разборке, а также сохранить защитное стекло, даже битое.

Внутри царит красота

А вот его основное - мамка)

Которую нужно хорошенько прожарить и...

Разделить 😆

Следуя летописям panic я буду сразу снимать и делать реболл процессора на Iphone 15 Pro Max:

Почему?

Да потому что это брак. Вот почему)

Рано ещё процессору идти в отвал. Даже андройды себе такого не позволяют.

Ну ладна. Кроме asus rogphone 5 или ксиаоми mi 11 ultra, первые партии которых начали сыпаться через пару месяцев после покупки.

Ну андроид же топ да? Спишем и забудем)

То ли дело яблоко! Сломалось - срочно в газеты новость)

По сути ничего великого.

Убрал заводской припой, компаунд и ошариваю на свинец (хрю)

А потом ещё и обрабатываю межплатную раму

Жарю мать дальше для соединения двух половинок и вот хорошо

Сеть и прочие радости работают как и раньше. Перезагрузок.нет.

А далее безупречная сборка с восстановлением влагозащиты:

Этот простой ремонт получился с первого раза за 3 часа при чистой стоимости всего в 25 тысяч.

Задать вопрос по ремонту только телефонов или планшетов можно мне в личную тачку:

t.me/rfon_bot

Китайское барахло из списка:
techo
infinix
Sony
blackberry
Nokia

Siemens
Lenovo (кроме серии legion)
Motorolla
А так же любой планшет от ноунейминговых компаний в ремонт больше НЕ БЕРУ.
Остальное, не входящее в этот список - велком.

Ноуты, видеокарты, часы и наушники не делаю!

Переклейкой и полировкой стекла не занимаюсь!

Канал с анонсом таких постов и прочими радостями тут:

https://t.me/rfonservice

Глючный ютуб с видеокарточками моих ремонтов тут:

https://www.youtube.com/@Rfon

Инста пока шевелиться не собирается, и так на одного слишком много соц.сетей, но если интересно, то вот:

https://www.instagram.com/__rfon

Туда писать ничего не нужно, я там не отвечаю, лень VPN врубать)

А по сверхважным вопросам зовите меня тут по призыву @R.Fon

Увидимся))0

Новогодние салаты давно съедены, выпивка употребилась ещё раньше, даже наверное в том году и если Вы сможете восстановить свою тушку всякими огурцами (дары огорода) сувая их в жопу нарезки на опухшие глаза, то телефоны после весёлых праздников сами себя не восстановят xD

Но сейчас не об этом телефоне. Это на потом.

Однако, здрасти)

Сейчас старый новогодний воин IPhone 15 pro

Данный синдром или внезапная ошибка о неоригинальном родном аккумуляторе может появиться на любом яблоке, начиная с 11 даже если телефон никогда не разбирался.

Будет писать: Аккумулятор неизвестная деталь или аккумулятор не распознан iphone 15 pro.

Чаще всего это 13-16 серия.

Случается внезапно и в большинстве случаев на зарядке.

Телефон при таком симптоме работает, но не заряжается, так как не видит аккумулятор.

Отнесли в мою любимую франшизу "Пядант", где выкатили вердикт:

Замена двух контроллеров питания по цене 24 тысячи

Приняли предварительно включающийся телефон, а вернули дохлым. Классика))

Не знаю, что смутило мою клиентку, но порекомендовали лучше обратиться ко мне.

Итак, открываю:

При подключении к блоку питания напрямую, игнорируя аккумулятор, телефон включился.

Правда в выключенном состоянии имеется лишнее потребление на плате, а это не хорошо.

Ну теперь понятно, почему выдали не включающимся:

Телефон просто выжрал аккум до состояния - ушёл в защиту, а заряжаться увы не может.

Для поиска места нагрева, хотя мне и так понятна была причина, я использую старенький тепловизор за 50к

Вон там, в самом белом мелом, по асфальту месте и есть значительный нагрев, а тут понагляднее:

Не видно? Щас покажу, сайбал.

Нужно немного распидарасить плату, ибо нагрев идёт изнутри

Теперь взгляну на верхнюю доску с обратной стороны также через тепловизор

Теперь хоть чуть понятно?)

Или после праздников ещё тяжело?

Чёрный квадратик в самой верхней части.

Это контроллер заряда по проводу.

По беспроводной там другой стоит.

Контроллеры заряда я беру с донорских плат. По сути покупаю одну микросхему за 5 тысяч.

Украдаю рабочий контроллер с донора, отфутболиваю его на припой с температурой плавления подешевле заводского, но не сопли, а-ля сплав Розе

И вот так эта радость выглядит по итогу.

Без запуска самого телефона проверяю реакцию на провод. Начал брать заряд - дальше не запускаю, ибо потом со связью могут возникнуть проблемс.

Пока греется плитка для спайки плат, нижнюю с сетью нужно подготовить и ошарить через трафарет:

Тут уже используется припой, температурой ниже посадки предыдущей микросхемы, всего 148°С

Далее убираются два шарика из этой банды, чтобы не сжечь wifi и вся эта радость мажется ориджинал флюсом Ersa

И припаивается без помощи рук)

Заработало сразу всё, кроме блядской вспышки. А причина - рама не села до конца.

Сделав несколько замеров по тест-пойнтам на плате, выяснил где недопай:

Это цифровая линия обмена контроллера питания вспышки на нижней плате и контроллера питания основных камер на верхней.

Ерунда.

Щас чуть это место погрею феном и немного задвину булочки)

Вот теперь хорошо

Проверяется всё ещё раз после вкручивания платы в корпус и делается новая влагозащитная проклейка

Чисто. Точно. Красиво. Аккуратно.

Кто молодец? Я молодец)

Проверка на герметичность - ОК!

Собственно ремонт окончен.

Стоимость всего 20 тысяч.

Время ремонта полтора часа.

Ну а чтобы было уж совсем нарядно - даю гарантию в 2 месяца на тестирование)

Время ожидания в очереди на лёгкий ремонт неделя. Приоритет отдаю не перепаханным после других сервисов, телефонам.

Не парьтесь за модульку!

Замена дисплеев, аккумуляторов, корпуса и крышек, мелкие апгрейды по типу увеличения памяти на яблоках и макбуках на чипах м1 и выше я делаю в порядке живой очереди день в день. Это ерунда на пару часов, а то и меньше.

Задать вопрос по ремонту только телефонов или планшетов можно мне в личную тачку

t.me/rfon_bot

Китайское барахло из списка:
techo
infinix
Sony
blackberry
Nokia
Lenovo (кроме серии legion)
Motorolla
А так же любой планшет от ноунейминговых компаний в ремонт больше НЕ БЕРУ.
Остальное, не входящее в этот список - велком.

А, ну и на oppo с realme дисплеи тоже не меняю))

Ноуты, видеокарты, часы и наушники не делаю!

Переклейкой и полировкой стекла не занимаюсь!

Канал с анонсом таких постов и прочими радостями тут:

https://t.me/rfonservice

Глючный ютуб с видеокарточками моих ремонтов тут:

https://www.youtube.com/@Rfon

Инста пока шевелиться не собирается, и так на одного слишком много соц.сетей, но если интересно, то вот:

https://www.instagram.com/__rfon

Туда писать ничего не нужно, я там не отвечаю, лень VPN врубать)

А по сверхважным вопросам зовите меня тут по призыву @R.Fon

Увидимся)))

Итак. Сегодня 20 сентября и что это значит?

Правильно! Официальный старт продаж iphone 16, а значит старые iphone 15 теперь можно списывать.

Это была затравка, на самом деле запрос был ещё 11 апреля 2024 года

И тогда я ещё не знал что с этим делать, но так как моя основная спецификация в ремонтах это восстановление данных, то я просто был обязан помочь.

Значит что я имею?

Телефон, который просто обновился и кончился, а значит по первичной логике его нужно прошить без потери данных, введя вручную в режим DFU.

Оригинальный провод я уволок домой, поэтому картинка из дома

Как и у клиента, даже из DFU было тоже самое

Значит предполагаю по опыту предыдущих моделей контроллер USB.

Для кеширования:

Iphone 15 pro не заряжается и не работает тачскрин

В отличии от предыдущих моделей в 15 впервые завезли type-c разъём, а значит по аналогии с macbook за место стандартных контроллеров там будет дополнение, вернее замена стандартного кп usb, на контроллер type-c.

Где брать?

Правильно, с полностью рабочих доноров.

Каждую мать я беру сразу с большим объёмом памяти, чтобы потом разграбить её по максималке.

На 512гб в апреле это стоило 10 или 12 тысяч за штуку, точно не вспомню

Разбираю эту красоту

С донора снимаю сразу необходимый контроллер и половиню ориджинал плату

Вот та самая микра, которая пойдёт под замену

Но, так как особой инфы на тот момент не было, я, после запайки, проверил верх доски на последствие ремонта, где также ничего не поменялось и после гугления инфы о макбуках нашёл привязку этого контроллера к eeprom

Выпаивать не стал, просто спилил с платы и поставил от того же донора

Всё равно не взлетало, поэтому решил ошарить низ платы, собрать всё обратно и попробовать прошить без потери данных:

Но, но. Комп теперь вообще перестал определять телефон...

Так. Телефон заряжался как и изначально в два раза медленнее, поэтому сделал ставку на контроллер заряда

Напомню, инфы было вообще мало или были тупые предположения, поэтому нужно было пробовать разные варианты.

Это тоже не помогло и я решил отложить ремонт на неопределённый срок, предварительно сообщив об этом клиенту.

Инфа нашлась случайно, я недавно начал восстановление такой же модели, только который не заряжался, а при прошивке вылетала ошибка 4012 и при замене одного контроллера заряда телефон включился, также не работал тачскрин и ситуация была один в один как и с этим телефоном.

Значит взял сразу три микросхемы с донора и перекинул их не включая телефон после каждой запайки

Всё сразу взлетело

Показалось, что ремонт был закончен, но это не так (будет дополнение к этому посту).

Но на тот момент радовался выполненному ремонту и начал наряжать плату во все подушки и термоинтерфейсы

А чтобы было совсем нарядно, делаю новую оригинальную влагозащитную проклейку и собираю в максимально заводское состояние

С проверкой на влагозащиту не грушей от тонометра, а электронным девайсом

Полтеррабайта данных дома, а взамен получаю немного денюшек

Что же пошло не так?

Я сначала запаял контроллер type-c без перепайки его eeprom. Вероятно была перезапись данных и после запайки от донора eeprom также стал не родной и контроллер его не воспринимал. Потом я припаивал контроллер заряда с донора и возвращал родной для проверок и в конечном итоге всё перезапуталось.

Поэтому!

При таком ремонте нужно менять сразу три рабочих микры с донора и включать телефон только после их запайки.

Многие умники скажут: я бы просто перекинул проц на новую доску и делов то.

А знаете, сколько телефонов с перекинутым процессором на яблоках после умников я восстановил? Ноль!

Последний выдал 13 pro max недавно с ушатанными дорогами, где скоблили компаунд и повредили их скальпелем. Потом пытались восстановить, распотрошив ещё и переходные межслойные отверстия.

Проц - самое последнее, что нужно трогать в яблоке!

Тем более важны данные и рисковать я не стал.

Итак, на данный момент имею полностью рабочий телефон, но с одним нюансом - заряжается и определяется компом только из выключенного состояния.

Если переткнуть провод, то всё - голяк.

С этим я буду разбираться в следующих постах, когда клиент скопирует данные.

Возможно просто потребуется прошивка начисто.

А пока:

Задать вопрос по ремонту только телефонов или планшетов можно мне в личную тачку

t.me/rfon_bot

Причём китайское по типу techo, infinix, Sony, blackberry, Nokia и любой планшет от ноунейминговых компаний в ремонт НЕ БЕРУ.

Ноуты не делаю!

Переклейкой стекла не занимаюсь!

Канал с анонсом таких постов и прочими радостями тут:

https://t.me/rfonservice

Глючный ютуб с видеокарточками моих ремонтов тут:

https://www.youtube.com/@Rfon

Инста пока шевелиться не собирается, и так на одного слишком много соц.сетей, но если интересно, то вот:

https://www.instagram.com/__rfon

Туда писать ничего не нужно, я там не отвечаю, лень VPN врубать)

Прямая дичка:

t.me/RFon_service

А по сверхважным вопросам зовите меня тут по призыву @R.Fon

Увидимся))
