Итак. Сегодня 20 сентября и что это значит?

Правильно! Официальный старт продаж iphone 16, а значит старые iphone 15 теперь можно списывать.

Это была затравка, на самом деле запрос был ещё 11 апреля 2024 года

И тогда я ещё не знал что с этим делать, но так как моя основная спецификация в ремонтах это восстановление данных, то я просто был обязан помочь.

Значит что я имею?

Телефон, который просто обновился и кончился, а значит по первичной логике его нужно прошить без потери данных, введя вручную в режим DFU.

Оригинальный провод я уволок домой, поэтому картинка из дома

Как и у клиента, даже из DFU было тоже самое

Значит предполагаю по опыту предыдущих моделей контроллер USB.

Для кеширования:

Iphone 15 pro не заряжается и не работает тачскрин

В отличии от предыдущих моделей в 15 впервые завезли type-c разъём, а значит по аналогии с macbook за место стандартных контроллеров там будет дополнение, вернее замена стандартного кп usb, на контроллер type-c.

Где брать?

Правильно, с полностью рабочих доноров.

Каждую мать я беру сразу с большим объёмом памяти, чтобы потом разграбить её по максималке.

На 512гб в апреле это стоило 10 или 12 тысяч за штуку, точно не вспомню

Разбираю эту красоту

С донора снимаю сразу необходимый контроллер и половиню ориджинал плату

Вот та самая микра, которая пойдёт под замену

Но, так как особой инфы на тот момент не было, я, после запайки, проверил верх доски на последствие ремонта, где также ничего не поменялось и после гугления инфы о макбуках нашёл привязку этого контроллера к eeprom

Выпаивать не стал, просто спилил с платы и поставил от того же донора

Всё равно не взлетало, поэтому решил ошарить низ платы, собрать всё обратно и попробовать прошить без потери данных:

Но, но. Комп теперь вообще перестал определять телефон...

Так. Телефон заряжался как и изначально в два раза медленнее, поэтому сделал ставку на контроллер заряда

Напомню, инфы было вообще мало или были тупые предположения, поэтому нужно было пробовать разные варианты.

Это тоже не помогло и я решил отложить ремонт на неопределённый срок, предварительно сообщив об этом клиенту.

Инфа нашлась случайно, я недавно начал восстановление такой же модели, только который не заряжался, а при прошивке вылетала ошибка 4012 и при замене одного контроллера заряда телефон включился, также не работал тачскрин и ситуация была один в один как и с этим телефоном.

Значит взял сразу три микросхемы с донора и перекинул их не включая телефон после каждой запайки

Всё сразу взлетело

Показалось, что ремонт был закончен, но это не так (будет дополнение к этому посту).

Но на тот момент радовался выполненному ремонту и начал наряжать плату во все подушки и термоинтерфейсы

А чтобы было совсем нарядно, делаю новую оригинальную влагозащитную проклейку и собираю в максимально заводское состояние

С проверкой на влагозащиту не грушей от тонометра, а электронным девайсом

Полтеррабайта данных дома, а взамен получаю немного денюшек

Что же пошло не так?

Я сначала запаял контроллер type-c без перепайки его eeprom. Вероятно была перезапись данных и после запайки от донора eeprom также стал не родной и контроллер его не воспринимал. Потом я припаивал контроллер заряда с донора и возвращал родной для проверок и в конечном итоге всё перезапуталось.

Поэтому!

При таком ремонте нужно менять сразу три рабочих микры с донора и включать телефон только после их запайки.

Многие умники скажут: я бы просто перекинул проц на новую доску и делов то.

А знаете, сколько телефонов с перекинутым процессором на яблоках после умников я восстановил? Ноль!

Последний выдал 13 pro max недавно с ушатанными дорогами, где скоблили компаунд и повредили их скальпелем. Потом пытались восстановить, распотрошив ещё и переходные межслойные отверстия.

Проц - самое последнее, что нужно трогать в яблоке!

Тем более важны данные и рисковать я не стал.

Итак, на данный момент имею полностью рабочий телефон, но с одним нюансом - заряжается и определяется компом только из выключенного состояния.

Если переткнуть провод, то всё - голяк.

С этим я буду разбираться в следующих постах, когда клиент скопирует данные.

Возможно просто потребуется прошивка начисто.

А пока:

Задать вопрос по ремонту только телефонов или планшетов можно мне в личную тачку

t.me/rfon_bot

Причём китайское по типу techo, infinix, Sony, blackberry, Nokia и любой планшет от ноунейминговых компаний в ремонт НЕ БЕРУ.

Ноуты не делаю!

Переклейкой стекла не занимаюсь!

Канал с анонсом таких постов и прочими радостями тут:

https://t.me/rfonservice

Глючный ютуб с видеокарточками моих ремонтов тут:

https://www.youtube.com/@Rfon

Инста пока шевелиться не собирается, и так на одного слишком много соц.сетей, но если интересно, то вот:

https://www.instagram.com/__rfon

Туда писать ничего не нужно, я там не отвечаю, лень VPN врубать)

Прямая дичка:

t.me/RFon_service

А по сверхважным вопросам зовите меня тут по призыву @R.Fon

Увидимся))

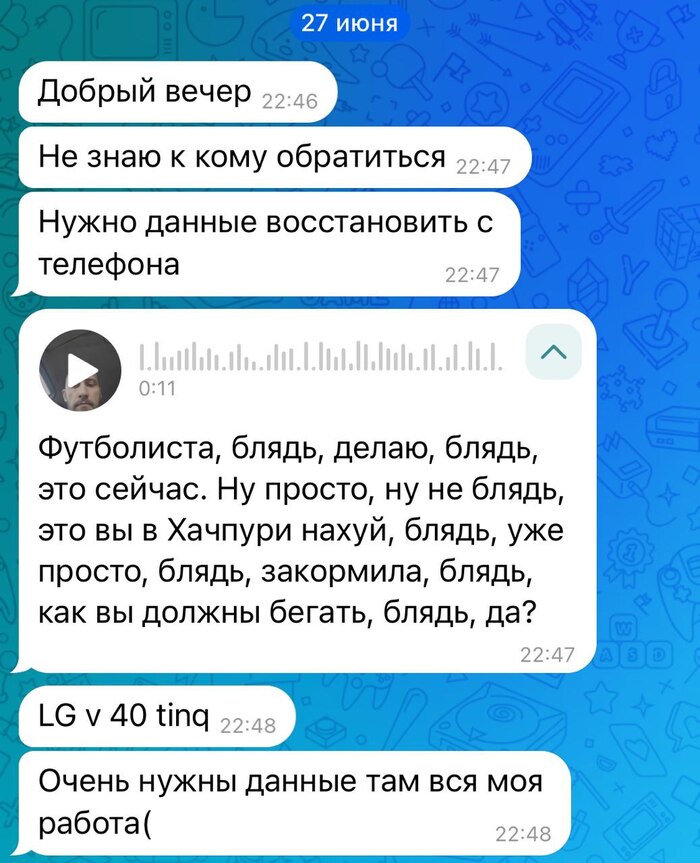

Собсно сам запрос выглядит немного эмоциональным)

Перевод от телеги просто огонь, даже Тарантино позавидует, но прекрасно описывает состояние этой радости:

Естественно телефон бывал в сервисах, где даже смотреть на него боялись, поэтому плата была в изначально превосходном качестве на восстановление.

Для ремонта мне потребовался сразу донорский полностью рабочий, абсолютно такой же телефон, поэтому пока клиент присылал мне его сдеком, я начал подготовку к восстановлению данных.

Итак, для извлечения "мне только один файлик достать" потребуется:

Рабочий процессор и родной чип памяти:

А также полностью рабочий телефон

Прежде чем устанавливать пару для восстановления файлика нужно поработать с процессором, угол которого немного порвало)

Для видимости мелких дорог наливаю тонкий слой спирта и скоблю хвосты

После скобления ошариваю процессор, насыпаю пару крошек паяльной пасты и формирую припаиваиночные полигоны xD

Далее вообще всё просто.

Нарезаю медно-серебрянной проволоки и припаиваю к хвостам горячим воздухом новые хвосты

После маской фиксирую места пайки и формирую поросячьи хвосты (аналог полигона).

Один из контактов пришлось формировать и закручивать на земле процессора

Убираю остатки флюса и замазываю маской вообще всё и высушиваю под фиолетовым светом)

Выскабливаю часть проволоки для формирования на них шариков из пробирки

Вот теперь хорошо.

Для понимания, эта проволока меньше, чем хобот мелкого вредителя (комара) в два раза

Ах, вот поближе в сравнении с его усами)

После отфутболивание остальных микросхем оперативки и чипа памяти:

После всей этой истории рутина по подготовке исправной доски для установки этой радости на место

Сначала закидываю проц и память и приступаю к работе с ещё одним оторванным контактом уже на верхней части процессора в месте соединения бутерброда

Тут совсем ерунда на 5 минут по тому же принципу:

Зачистил, припаял феном и зафиксировал

Вот теперь можно сажать оперу

А далее запуск телефона с кнопки для извлечения "одного файлика"

После запуска до рабочего стола выключаю телефон и делаю ему новое охлаждение

Собираю, проверяю ещё раз и готовлю к отправке обратно

Ремонт в данном случае делался исключительно для восстановления данных!

На постоянку это работать не будет и откажет в ближайшее время, поэтому дёргается один файлик и выкидывается в мусорку.

Надеюсь в Ростов он доехал и включился xD

Важно!

Выдернуть файлик можно только после запуска телефона!

Вы получаете либо всё, либо ничего.

Впаять чип в очко бегемоту тоже не сработает.

Через программатор ничего не вычитать, данные в лютой шифровке.

Стандартная стоимость за перенос у меня 15 тысяч + стоимость донора, но в случае восстановления дорог, стоимость увеличивается. Конкретно этот случай - 5000р за дополнительное восстановление процессора.

Итог: 20 чистых тысяч мне в копилку за 3 часа работы.

Задать вопрос по ремонту только телефонов или планшетов можно мне в личную тачку

t.me/rfon_bot

Причём китайское по типу techo, infinix, Sony, blackberry, Nokia и любой планшет от ноунейминговых компаний в ремонт НЕ БЕРУ.

Ноуты не делаю!

Переклейкой стекла не занимаюсь!

Канал с анонсом таких постов и прочими радостями тут:

https://t.me/rfonservice

Глючный ютуб с видеокарточками моих ремонтов тут:

https://www.youtube.com/@Rfon

Инста пока шевелиться не собирается, и так на одного слишком много соц.сетей, но если интересно, то вот:

https://www.instagram.com/__rfon

Туда писать ничего не нужно, я там не отвечаю, лень VPN врубать)

А по сверхважным вопросам зовите меня тут по призыву @R.Fon

Увидимся))

Именно с таким вердиктом принесли мне микро тринадцатую красную радость в сервис:

Разбираю:

И тут я понял, что будет весело:

Это недопаянная кривая верхняя доска, а значит жарили хорошо.

Распаял доски и знаете чо?

Ничего не смущает?

Для кеширования:

Iphone 13 mini не включается после зарядки.

Ладно, держите именно вот эту верхнюю фотокарточку в голове, она потом понадобится, чтобы наглядно рассказать, что на самом деле произошло с платой.

Поднимаю это и вот:

Шикарный програр, как и заверили клиента в предыдущем сервисе опытные столетние специалисты.

Но вот только тут 3 роковых ошибки сразу и мастер, если берётся паять контроллеры, просто обязан о них знать!

1.Пайка контроллера на низкотемпературный припой!!!

Он же слипается на таких мелких шагах между контактами и пастой нужно очень точно подрезать их и использовать не карамельные китайские сопли за 500р с алика, а нормальный флюс для пайки!

2.Не сделал замеры сразу после запайки контроллера.

При таком количестве слипшихся шаров плата будет вся в замыкании, а мультиметр будет пищать на половине конденсаторов по кругу силовой части.

3.Посадил контроллер не той стороной и подключил аккум!!!

Это нужно быть совсем отбитым, чтобы так сделать.

Именно третий пункт был роковым из-за которого и прогорела плата.

Это место при нормальном расположении контроллера не сгорает, оно идет во вторичной цепи заряда.

А дальше плата не запустилась и понеслась замена всего что видно без разбора:

Вторичный контроллер заряда, обьединённый с контроллером беспроводной зарядки, который тоже посадили на низкотемпературный припой и китайские сопли. Да кого? Его даже ровно не смогли посадить...

Ладно. Надо сделать по правильному.

Для начала убираю тонны говнофлюса и оплеткой снимаю остатки низкотемпературного припоя, а также сразу восстанавливаю место прогара и добавляю конденсатор, который обязательно должен тут присутствовать:

Меняю эти чипы на другие, снятые с рабочего донора от 13 pro max (контроллеры полностью совместимы на каждой из серий)

Вот так вот эта история должна была выглядеть, причём контроллеры сажать нужно на припой с температурой плавдения не менее 180 градусов:

Хоть телефон и запустился после этого от беспроводной зарядки, от провода заряжаться отказывался и при этом не работал тачскрин

А сама материнка поджирала 19мА лишнего тока.

Тепловизор мне не показал ничего, а значит самое время досконально изучить плату.

И под внимательным изучением обнаружилось это:

Этот резистор соединяет цифровую шину главного контроллера заряда, контроллера usb craken и промежуточный распределитель сигналов от процессора (вторая заградительная защита проца)

На линии слишком заниженное падение сопротивления, а значит начну с замены резистора и указанной на схеме микросхеме.

Она маленькая и сидит рядом с процессором, поэтому демонтажирую её путём спиливания:

И меняю с того же рабочего донора от старшей флагманский модели 13 pro max

Но и этого оказалось недостаточно.

Лишнее потребление платы исчезло, а заряжаться и работа тачскрина не возобновилась, причём от беспроводной зарядки телефон показывал молнию и нормально заряжался.

Значит два моих предыдущих контроллера работали исправно.

И нет, нижний шлейф зарядки тут был не при чём.

А следуя схеме по линии горелого резистора есть ещё контроллер usb

Вот его пришлось тоже поменять

И вот только после этого всё заколосилось

А значит пора времени ошарить межплатную раму с сотовой сетью

Запаять, проверить всё по чек листику, отмыть неотмываемое и красиво собрать с новой влагозащитной проклейкой

Проц сказали сдох?

Врятли. Спалить его этими контроллерами не получится, он питается от интерфейсного во вторичной цепи и не содержит в питании выше 3 вольт, а вот прогар сделан из-за ошибки мастера.

И ладно прогар, все 4 микросхемы пришлось менять из-за косяка перевёрнутого контроллера, который наверняка и был изначальной проблемой.

Просто глаза на задницу натягивать не нужно, а смотреть в схему и использовать мультиметр при каждой запайке микросхемы.

Вся эта радость клиенту вылетела в 15 тысяч рублей.

Сохранил и данные, и телефон, хотя и приговорили его к мусорке.

Задать вопрос по ремонту только телефонов или планшетов можно мне в личную тачку

t.me/RFon_service

Причём китайское по типу techo, infinix, Sony, blackberry, Nokia и любой планшет от ноунейминговых компаний в ремонт НЕ БЕРУ.

Ноуты не делаю!

Переклейкой стекла не занимаюсь!

Раритеты кнопочных годов тоже не спрашивайте, нет времени на них, а платить за них не каждый хочет, а возня за копейки мне не интересна.

Канал с анонсом таких постов и прочими радостями тут:

https://t.me/rfonservice

Глючный ютуб с видеокарточками моих ремонтов тут:

https://www.youtube.com/@Rfon

Инста пока шевелиться не собирается, и так на одного слишком много соц.сетей, но если интересно, то вот:

https://www.instagram.com/__rfon

Туда писать ничего не нужно, я там не отвечаю, лень VPN врубать)

А по сверхважным вопросам зовите меня тут по призыву @R.Fon

Увидимся))

"Вспыхни" - произнёс Григорий Плотный, взмахнул китайским проводом и вставил свой заряженный конец в айфон...

Чёрный Владимир де Мортиус готов

И пошёл горелый запашок.

Кино закончилось xD

Так вот, теперь надо поднять эту радость с того света.

Отрывать корыто от дисплея буду на своей специальной тачке

Почти как живой, только мёртвый.

Щас пару обрядов организую и будет хорошо.

Для кеширования:

IPhone 14 pro max не включается после зарядки.

Самый первый этап в диагностике это пнуть ногой первичный замер на коннекторе аккумулятора на предмет короткого замыкания

Что уже указывает на проблему в первичной цепи питания.

Чтобы точнее определить неисправный компонент я подключаю блок питания и принудительно подаю туда 3 вольта

А через тепловизор смотрю где греется

Тут я решил схалтурить и аваду кебабу обмануть, взяв killershorts:

Дожарить недожаренное, ибо короткое в первичной, а значит может быть кондюк хлопнул.

Суть данной халтуры:

Подает до 30 ампер постоянного тока в цепь с коротким замыканием для выжигания неисправного компонента.

Уничтожает неисправные конденсаторы, если они есть и не надо половинить платы.

В моём случае шалость не удалась и при ограничении тока даже в 5в 30А потребление на линии было всего 2А. Мрак...

Демонтажирую доску:

И теперь плату надо разогреть и раздвинуть доски:

Неисправность мне уже была понятна по области нагрева и по опыту.

рентген в паре с тепловизором пока не показываю, будет потом, щас жирновато)

Виновник - контроллер заряда

Меняется камень души на другой и проверяется навесным способом

Вот и хорошо

Но телефон хоть и начал работать от блока питания, но заряжаться не захотел. А причиной было это:

Вот поближе

Давайте на чистоту, я уже за кадром проверил, что телефон с другим разъёмом нормально заряжается, но внесу чуть нотку драматизма)

Восстановлю шлейф. Он ерундовый, всего то 3 слоя)

Но подгорела всего то верхушка слоя и один фильтр

Скажите, зочем, если можно было бы просто поменять?

А зачем мне увеличивать стоимость ремонта для клиента, если можно это норм восстановить и причём бесплатно?

Тоже не понимаю)

Далее сборка обратно, предварительно на межплатной раме убираю шарики, чтобы не коротнули.

Конкретно на 14 серии важно убрать этот, так как это главная линия питания и рядом есть одна цифровая линия по модему.

Прилёт на неё сразу убьет чип, который уже не заменить и сети в телефоне уже больше никогда не будет

Припаивается также как и отпаивается

Ну а после стандартное возвращение красивой обувки и термоинтерфейсов на место

С обновлением влагозащитной проклейки

И отправляется на выдачу после проверок по чек листу

Стоимость данной радости вышло для клиента в 20 тысяч рублей.

Время ремонта два часа.

Время ожидания в очереди 3 недели)

Щас сентябрь, сезон утопленных телефонов, а с ними долгая возня и поэтому такие очереди)

Аккумуляторы/дисплеи и любая модульная замена делается на месте без ожиданий. В поряде живой очереди короч)

Такие дела)

Задать вопрос по ремонту только телефонов или планшетов можно мне в личную тачку

t.me/RFon_service

Канал с анонсом таких постов и прочими радостями тут:

https://t.me/rfonservice

Глючный ютуб с видеокарточками моих ремонтов тут:

https://www.youtube.com/@Rfon

Инста пока шевелиться не собирается, и так на одного слишком много соц.сетей, но если интересно, то вот:

https://www.instagram.com/__rfon

Туда писать ничего не нужно, я там не отвечаю, лень VPN врубать)

А по сверхважным вопросам зовите меня тут по призыву @R.Fon

Увидимся)

Пожалуй сентябрьскую линейку постов начну с древнейших моделей.

Телефон значится был в сервисе, где прямыми несгибающимися руками доломали крышку, переключили аккумулятор и с вердиктом стандартной фразы "КП КЗ" выдали трупп, даже не попытавшись в хоть какие либо замеры...

Профессионалы же) Видимо только про контроллер питания и знают xD

Для кеширования:

Samsung s20 не включается и не заряжается.

Телефон изначально уже не реагировал на зарядку, но начал подавать признаки включения уже после разогрева на плите, чтобы смягчить залитую хорошо так заднюю крышку на т7000

Естественно дальше этого логотипа телефон и не двигался, а при демонтаже провода зарядки так и висел на этой молнии.

Вердикт без глубокой диагностики - отвал процессора или развал межплатной рамы.

В отличии от эпол, где рама припаянна на легкий сплав, самсунг пошёл дальше - запаял всё нахер под один припой, а ещё под раму налил компаунда. Ну чтобы уж было совсем хорошо

Так или иначе в межплатную раму лезть самое последнее дело в самунгах, поэтому начну с самого лёгкого - реболла процессора

Для удобного доступа к процессору я не отпаиваю защитный экран, а вырезаю из него кусок и тонкой, заточенной под лезвие лопаткой, залезаю сначала под оперативку и, совместно с нагревом, срезаю припой и компаунд, а следом таким же способом демонтажирую проц.

Для чего?

Любой перекос микросхемы при демонтаже просто убьёт её, ведь толщина современных логических микросхем менее 1мм, а ширина кристаллов растёт, так как нужно уменьшать литографию в намометры, увеличивая число транзисторов для вычисления и при этом учитывать площадь охлаждения! Вот поэтому проц растёт не в верх, а в ширь xD

Это самая основная часть работы. Остальное попроще, но также требует опыта в понимании термопрофиля, ведь если паяльником слишком долго скоблить компаунд, то проц можно перегреть или надавливанием просто сломать кристалл.

Тёмная область это разрушение припоя вследствие механики и нагрева, ведь часть проца находится на краю платы и все вибрации от падений залетают именно в эту область

Красным отметил начало отвала, так как это край платы, а зелёный - холодная пайка при отпайке процессора.

Теперь эту радость нужно залудить и отфутболлить)

А потом всё засунуть обратно.

Сначала посадить проц

Потом залудить ещё раз место посадки оперативной памяти, так как от термоскотча после реболлинга через трафарет остаются следы клея и опера может не допаяться

Следом, после остывания проверяется плата на запуск

И проверяются через инженерное меню, а оно на Samsung можно найти в наборе номера через *#0*#

И не менее важный этап - заново воссоздать систему охлаждения, про которую многие мастера не то чтобы забывают, а не придают этому значения, ведь у нокий 2008 года её не было и камни были не такими горячими, а свинцовый припой был более устойчив к разрушению, так как сам по себе мягкий

Если этого не делать, то телефон работать будет без проблем, правда при средних задачах начинается троттлинг и в последствии понижение мощности телефона.

Заклеиваю медным термоинтерфейсом и добавляю пасты ещё и на корпус

А далее сборка, замена аккумулятора и задника

Вот теперь хорошо, да ещё и с гарантией от меня, всё как положено.

Данный случай описывает один из примеров восстановления данных.

Других способов, без запуска телефона и ввода код-пароля нет!

При этом важно наличие живых микросхем процессор-память-arb(nvm).

Стоимость восстановления телефона с данными конкретно в этом случае 15 тысяч рублей.

Остальное - хотелки клиента с заменой аккума и задника.

Общая стоимость ремонта 20500р.

Время ремонта 3 часа.

Ожидание в живой очереди на первичный осмотр и восстановленние данных 1-2 месяца (в большинстве случаев быстрее, но всё же)

Почитать серии постов на эту тему:

Восстановление данных

Задать вопрос по ремонту только телефонов или планшетов можно мне в личную тачку

t.me/RFon_service

Канал с анонсом таких постов и прочими радостями тут:

https://t.me/rfonservice

Глючный ютуб с видеокарточками моих ремонтов тут:

https://www.youtube.com/@Rfon

Инста пока шевелиться не собирается, и так на одного слишком много соц.сетей, но если интересно, то вот:

https://www.instagram.com/__rfon

Туда писать ничего не нужно, я там не отвечаю, лень VPN врубать)

А по сверхважным вопросам зовите меня тут по призыву @R.Fon

Увид...

Нет, в преддверии праздника так:

Увидимся))

Вольно други)

Сегодня стандартный запрос на ремонт:

Собно расскажу немного практики по такой неисправности:

Во всём виноваты турки это для ЛЛ, а для любителей чтива немного поясню, ведь у Вас на работе делать нечего, раз зашли Пикабушечку помониторить.

Итак.

Всё дело в законе по борьбе с серым импортом телефонов.

Незарегистрированное устройство в стране может находиться всего 120 дней, а после, на уровне оператора, блокируется по imei и телефон перестаёт ловить сеть в стране до того момента, пока не пойти в регистрацию и не вывалить 20к лир за регу телефона.

Не кисло)

Но почему, спросите Вы, эта радость блокирует телефоны за пределами страны?

А ответ банален:

В современных телефонах помимо imei есть ещё идентификатор eID, он же серийный номер физической микросхемы eSIM на плате телефона и с iphone 11 стал программируемый, что позволяет сохранить электрическую симку даже после обнуления телефона.

Благодаря этому программированию сотовый оператор может вносить свои изменения и таймеры, которые просто так уже не удаляются и остаются в этом телефоне даже после выезда из страны.

Спустя 120 дней телефон блокируется по eID, отказывает eSIM и следом перестаёт определяться и физическая карточка.

Как избежать?

Мне видится вариант один:

После выезда из страны удалить все esim из телефона и сделать сброс на заводские настройки.

Либо несите денежку мне)

Запрос для кеширования в поисковике:

Iphone 14 Pro не видит sim

Это реклама для меня, но я тут не за этим, вернее и за этим тоже, но это не главное)

Телефон для американского рынка, т.е без дырки для физической карточки

Хоть старая esim и зарегистрирована, она не арбайтен и ни удалить, ни добавить новую не выходит. Ошибка активации.

Среднебюджетный ipod готов)

Решение на самом деле простое, но требует некоторой сноровки и опыта, иначе можно убить телефон окончательно.

Посты на эту же тему:

Улетел с телефоном, а прилетел с айподом. Iphone 14 pro max

Из Аргентины в г.Владимир. Через Москву xD IPhone 13 Pro Max

Турецкий гамбит! IPhone 13 pro после с официалов

Для начала вскрытие:

Делаю я это на своей спец.тачке, чтобы не было видно, что телефон разбирали.

Далее всё просто:

Раскидываю доску пополам

Для демонтажа я использую метод спиливания во избежании перегрева американской платы

Они сцуки нежные и от чрезмерного нагрева могут разваливается и замыкать слои между собой, подробнее описывал в этом посте.

Хм, пост не нашёл, но есть видео у меня на тубчике, которое я хотел всадить в тот, ещё не написанный пост

На замену берётся вот такая мелочь

Берутся они с доноров и да, некоторые тоже бывают не взлетают, так как уже залочены и определить это без запайки и запуска телефона не получится.

Хотя... Возможно чинейзи намутит программатор для этой радости, но пока этого я не видел.

Тем временем всё готово)

Чтобы лишний раз не жарить американца я использую стенд для соединения его половинок без запайки

В собранном виде это выглядит так:

Да, я сначала хотел подключить камеры для сканирования куаркода, но клиент прислал цифробуквенный идентификатор и пришлось вводить вручную, а так как без нижнего шлейфа телефон перезагружался каждые 3 минуты из-за отсутствия барометра в системс, то ввести быстро эту шифровку не получалось, поэтому использовал конструкцию домиком:

Далее вводится необходимое и вот:

Теперь обратная запайка и для начала надо наярить шары на раму

Из не менее важных этапов нужно также убрать часть шаров на плате, так как в некоторых местах рядом друг с дружкой есть линии 4.3в и цифровые модема и если контакты слипнутся, то модем уедет к харону без возможности восстановления. Достаточно просто подключить аккумулятор.

После самый долгий по времени ремонт - восстановление влагозащиты и термоинтерфейсов, про которые забывает чуть ли не каждый или просто не хотчет заморачиваться: закрыл и ебстить оно конём.

Я за качество, поэтому убираю годами скопленный мусор и старую проклейку

А также возврат заводских подушечек и термоинтерфейсов:

Итог:

А конечный результат выглядит так:

И естественно с моим именным гарантийным спикером, кудаж без него

Так как в американской версии корыта нет лотка для сим, то проверять влагозащиту я буду через дырку от винта

Порядок)

Правда не с первого раза прошла проверка и пришлось подогреть телефон повторно и прессовать.

Погружение кратковременное выдерживает, дождь не страшен.

Стоимость двухчасового качественного ремонта составила 20 тысяч рублей.

Задать вопрос по ремонту только телефонов или планшетов можно мне в личную тачку

t.me/RFon_service

Канал с анонсом таких постов и прочими радостями тут:

https://t.me/rfonservice

Глючный ютуб с видеокарточками моих ремонтов тут:

https://www.youtube.com/@Rfon

Инста пока шевелиться не собирается, и так на одного слишком много соц.сетей, но если интересно, то вот:

https://www.instagram.com/__rfon

Туда писать ничего не нужно, я там не отвечаю, лень VPN врубать)

А по сверхважным вопросам зовите меня тут по призыву @R.Fon

Увидимся))
