Добрый.

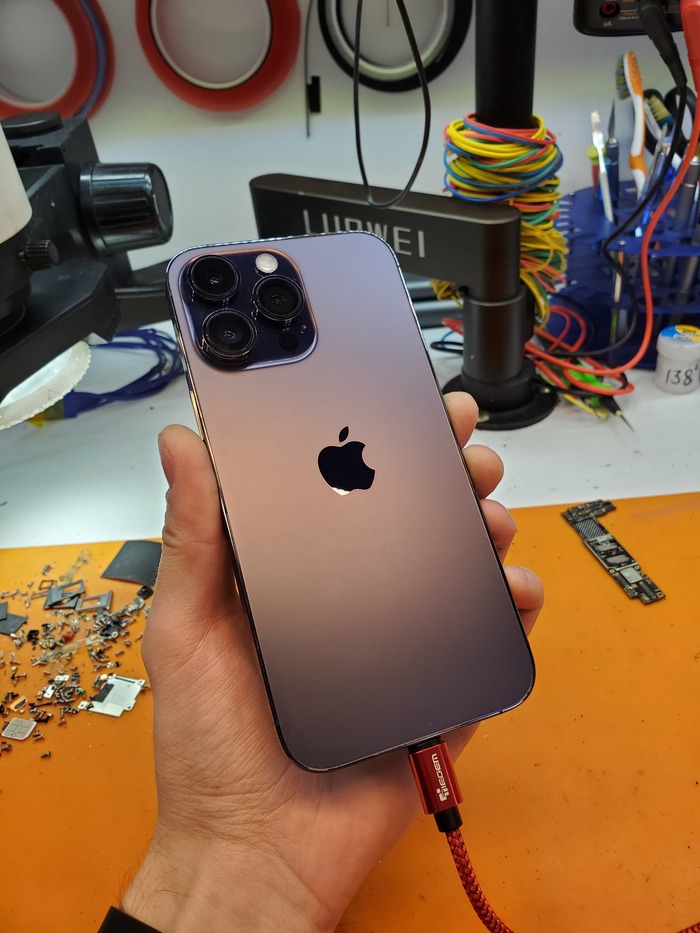

Сегодня покажу ремонт доисторического ископаемого, а именно:

IPhone 14 Pro Max, но для начала немного летописи:

Понятно.

Iphone 14 pro max не включается. Уже)

С весёлой улыбкой взорву этот телефон на спец.тачке:

Принцип работы тачанки простой:

Двумя вакуумными присосками выдирает дисплей из корыта. Одна присоска крепится на заднюю крышку, а вторая на дисплей, предварительно нагревая металлическую раму по кругу до 80 градусов и потом постепенно сама поднимает дисплей.

Сиди, перди, кури.

Всё в автоматическом режиме и не нужно ковырять лопатками или карточками убивая краску на раме по кругу.

Телефон открывается впервые, а это хорошо, больше шансов на восстановление.

Итак, чуть логики:

Телефон, судя по описанию вёл себя неадекватно, постоянные перезагрузки, выключения и мог вообще нах послать и не включиться, а значит единственное, что может себя так вести - процессор.

Погрею

В принципе понятно. Можно собирать и выдавать, как это делает большинство дилетантов, только вот такой прогрев либо окончательно добивает проц, либо работает пока тёпленький. Именно по этой причине большинство сервисников выдаёт телефон без гарантий. Ну а чо, погрел - денег взял и иди продавай пока успеешь)

Но я решаю проблему немного иначе.

Взрываю доски

И тут тоже понятно. Телефон изначально с браком. Довосстанавливали уже на заводе после конвейера. Об этом свидетельствуют неотмытые следы на стекляшках:

А значит пора сделать сам ремонт, собственно для этого же и прислали из Томска, ибо местные снова развели лапками)

Демонтажирую проц:

И нежно защищаю его от компаунда, ибо ошибка при зачистке может стоить незаработанных денег и клиент потеряет телефон.

Ну или если накосячу, то скажу, что не получилось и отдам трупп xD

А не получиться не может. Телефон не падал и контактов оторванных нет, и зачистил шикарно и вообще. Опыт есть, так что мазаю паяльную пасту

И готовлю это к обратной запайке, предварительно сделав небольшую фотосессию

Быстрая проверка на запуск, остальная периферия уже после

Следующий этап - зачистка нижней доски и ошаривание межплатной рамы. Тут пасту использую температурой подешевле, всего 148°

В настройках проверяю саму причину психоза телефона:

Связка логов panic-base+socd говорит о правильном ремонте. Был отвал процессора.

Наряжаю плату в термоинтерфейсы и пихаю обратно в корыто

До кучи махнул аккум, ибо старый был немного уставшим

Далее немного всяких разных тестов и фотка себя красавчика

За ремонт вышло всего 28 тысяч вместе с аккумулятором и гарантией на ремонт в 3 месяца. Если за этот период не кончится, то будет работать хорошо.

Сам ремонт без спешки получился с первого раза в течение дня за общее потраченное на него время часа 4 не более, ибо я один работаю как приёмщик и мастер и вместо перекуров то дисплейчик заменить, то аккум поменять, откладывая основное.

И это идеал. Иногда что-то не взлетит и поехало на дни и недели))

В общем, древность спасена.

Задать вопрос по ремонту только телефонов или планшетов можно мне в личную тачку

t.me/rfon_bot

Китайское барахло из списка:

techo

infinix

Sony

blackberry

Nokia

Lenovo (кроме серии legion)

Motorolla

А так же любой планшет от ноунейминговых компаний в ремонт больше НЕ БЕРУ.

Остальное, не входящее в этот список - велком.

Ноуты, видеокарты, часы и наушники не делаю!

Только апгрейды ssd на macbook m1 и выше.

Переклейкой и полировкой стекла не занимаюсь!

Канал с анонсом таких постов и прочими радостями тут:

https://t.me/rfonservice

Глючный ютуб с видеокарточками моих ремонтов тут:

https://www.youtube.com/@Rfon

А по сверхважным вопросам зовите меня тут по призыву @R.Fon

Увидимся))0

И снова здрасти)

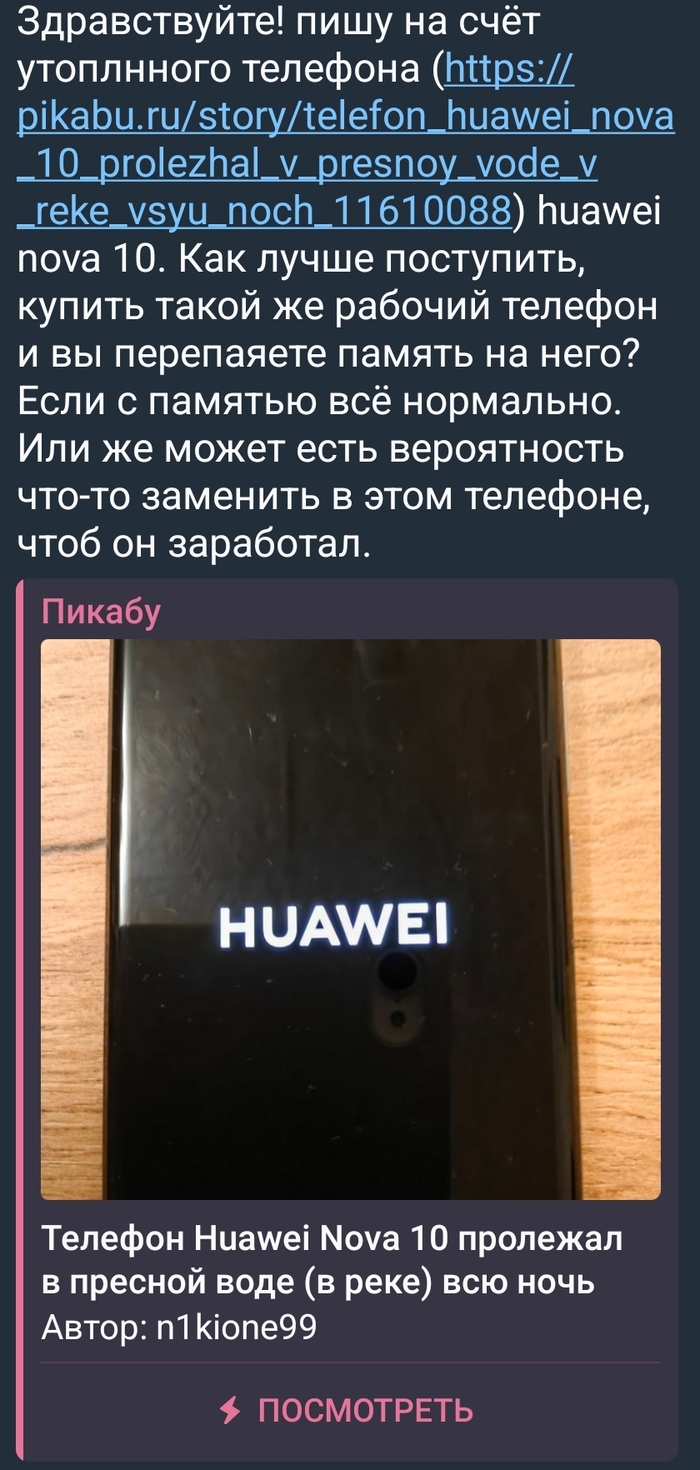

На этот раз публикую отчёт для пикабушника

Из исходного поста всё понятно и как обычно, если сервис не знает что с телефоном и как его сделать, то вердикт стандартный:

Либо проц, либо память. Либо что-то ещё (формулировка проще: не умеем)

Что-то ещё xD

Порадовали.

В общем, как догадались, телефон у меня.

Вернее уже донор, так как часть начальных фоток я давно снёс не рассчитывая выкладывать (да ладно, просто места в телефоне не было для нового видео на ютубчике), но вкратце обрисую ситуацию:

Телефон висел на статичной заставке.

Были незначительные следы залития, хоть плату уже отмывали в другом сервисе, несколько подгнивших резисторов и чуть прогоревшие слои платы:

Суть незапуска далеко не память или проц, а замыкание или отсутствие подтягивающих логических резисторов или делителей напруги на цифровых линиях. Каких? Хз, лопатить досконально всю плату не стал и предложил переезд на новую доску.

Решение принял исходя из двух факторов:

Во-первых, нужны данные.

Во-вторых, время, уже затраченное на поиск неисправности, закончилось и те озвученные "ремонт до 10 тысяч" для меня не несут рентабельности. Проще взять яблочко

И рубануть 40 колов за час. Но про эти старые шестнадцатые дрова чуть позже.

Именно поэтому я не беру большую часть техники в ремонт - для меня не рентабельно за пять тысяч сидеть день с каким нибудь infinix, который в конечном итоге нормально не отремонтируется, так как барахло одноразовое, и тупо день вникуда. Не интересует, спасибо, ибо моё проживание в Москве стоит в среднем 200к в месяц со всеми развлекухами, прическами, арендами и содержанием тарелочниц себя красавчика)

В общем. Рабочий донор куплен, продолжаю.

Ремонт из серии: на один час при наличии нужных запчастей.

Сверка ревизий.

Совпадают? Совпадают.

Взрываю проц-память:

Отфутболиваю чипы и аккуратно демонтажирую тоже самое с донора:

На низких температурах с подогревом мамки припаиваю необходимое

И проверка на взлёт:

А не взлетело. Вернее надпись хуйайвей начинала переливаться уже как при норм загрузке телефона и изменения уже есть, но дело далее не доходило. Пролежал на такой загрузке полчаса и я услышал звук "радостного будильника", только вот картинки при этом не было.

Повторный перезапуск - загрузка до рабочего стола и тухнет изо.

Ладна, докину софтово привязанные nfc

и ещё одну микруху, которая хз за что отвечает, но чисто по схеме напрямую завязана только на проц (аналог арб? Хз)

Вот теперь спустя 10 минут взлетело

Дата дома.

Остальное тоже работает, в том числе и сеть

Вывода нет.

Стоимость: 10 тысяч мои работы и остальное донор от клиента.

Важно!

Данные можно восстановить только с помощью полноценного запуска телефона с обязательным вводом пароля!

Других вариантов нет и не будет.

Никаких "мне дёрнуть всего один файлик с дикпиком".

Вы получите либо всё, либо ничего.

Обязательно требуется рабочая, не повреждённая связанная пара процессор-память. Если что-то из этого кончилось - про данные можете забыть.

Задать вопрос по ремонту только телефонов или планшетов можно мне в личную тачку

t.me/rfon_bot

Китайское барахло из списка:

techo

infinix

Sony

blackberry

Nokia

Lenovo

Motorolla

А так же любой планшет от ноунейминговых компаний в ремонт больше НЕ БЕРУ.

Остальное, не входящее в этот список - велком.

Ноуты, видеокарты, часы и наушники не делаю!

Переклейкой и полировкой стекла не занимаюсь!

Канал с анонсом таких постов и прочими радостями тут:

https://t.me/rfonservice

Глючный ютуб с видеокарточками моих ремонтов тут:

https://www.youtube.com/@Rfon

А по сверхважным вопросам зовите меня тут по призыву @R.Fon

Увидимся))0

Сейчас покажу ремонт? раритетного iphone 11

Куплен "новым" (ага, в 2022 году) в одном популярном магазине на митинском радио рынке.

Выгуливали телефон пару месяцев и он успешно кончился на яблоке, а после упал в режим рекавери (для ондройдоводов: это такая картинка с нарисованным проводом и компьютером)

Отдали по гарантийным обязательствам, нарисовали акт приёма и были таковы. Через небольшой промежуток времени вердикт: кончился - извините. Вот кирпич, спасибо что были с нами)

Ну клиент его и положил в долгий коробку, где он пролежал ещё год, прежде чем доехал до меня.

По первичному осмотру телефон вообще подавал 0 реакции, поэтому надо взорвать это дело и глянуть что там внутри:

Во! Вот это хорошо, "где винты, Лебовски?" xD

Подключив доску к блоку питания напрямую, игнорируя аккумулятор, запуска так же не было. Тогда скармливаю его компьютеру, где он определился в аварийном режиме dfu спустя 30 секунд. А это уже звоночек.

В рабочем режиме достаточно 10 секунд с момента активации провода до режима прошивки (я это знаю по апгрейдам памяти на любых iphone).

Нипарядак.

Начинаю с первичного внешнего осмотра:

Есть следы флюса, а значит была пайка или прогрев. Разделываю мамку:

Ну ясно. Реболленный проц. А вот за компаунд по краям плюсик. А этом ли дело? Может не досадили проц?

Снимаю:

Аааа, ну ясна. Оторвали контакты в углу проца. Это недогрели слегка, причём даже восстанавливать не стали, типа:

А то, что оторваны контакты на вывод картинки на дисплей и тактовая частота на основной интерфейсный контроллер питания это ладно, восстанавливать не нужно. Ага)

Итак, обозначил ремонт в 10 тысяч и попробую восстановить.

Замазываю ненужные или дублирующие полигоны и скоблю дорожки там где нужно, предварительно раскатав шары заранее через трафарет:

Насыпаю чуть паяльной пасты

И феном с горячим воздухом формирую микрошары:

На которые потом припаяю серебряно-медную проволоку:

Закручиваю в хвосты Бассенджи и закрепляю для устойчивости

То же самое делаю с остальными контактами:

Вот чот типа того:

Масштаб проволоки сопоставил с сухим мордой лица комаром:

Запаял. Не комара - проц. И думаете это взлетело? Нет. Только определение компом стало быстрее. А далее варианты следующие:

А) Снимать весь комплект и делать перенос, что существенно влияет на стоимость и это не поможет.

Б) Тут кончилась оперативная память, судя по тепловизору и поведению телефона:

И нужно спиливать верх проца и сажать новую память.

Но данные тут не нужны, нужен сам телефон и смысл в этом теряется, ведь это будет абсолютно нестабильный кусок яблока, который сдохнет от любого незначительное падения или тряски.

Нецелесообразно отдавать за это 25 тысяч что и было озвучено клиенту, так что тут я беру всего 2000р за диагностику и приговариваю телефон в мусорку.

И это минимальная стоимость диагностики. Максимальная у меня была 15 тысяч, но там был ремонт перед фактом. Шанс ухватиться за малый шанс восстановления данных, от которого я отговаривал клиента. Проиграл.

Задать вопрос по ремонту только телефонов или планшетов можно мне в личную тачку

t.me/rfon_bot

Китайское барахло из списка:

techo

infinix

Sony

blackberry

Nokia

Lenovo

Motorolla

А так же любой планшет от ноунейминговых компаний на модульный ремонт больше НЕ БЕРУ. Только восстановление данных по стоимости в разы дороже, чем сам телефон!

Остальное, не входящее в этот список - велком.

Ноуты, видеокарты, часы и наушники не делаю!

Переклейкой и полировкой стекла не занимаюсь!

Канал с анонсом таких постов и прочими радостями тут:

https://t.me/rfonservice

Глючный ютуб с видеокарточками моих ремонтов тут:

https://www.youtube.com/@Rfon

Прямая дичка:

t.me/RFon_service

А по сверхважным вопросам зовите меня тут по призыву @R.Fon

Увидимся))0

Добрый.

Сегодня на ремонт принесли резко обесценившиеся дрова от эпол:

Почему резко?

Да всё просто - резко затормозили яблоком на камушки)

Итог торможения:

Сдохла широкоуголка - камера пишет "неизвестная деталь":

Сдохла фронталка и немного зацвёл дисплей:

Всего-то рублей на 120000 кончился))

С дисплеем понятно. Дорого и можно смириться, но остальное нет - телефон куплен только для фотокарточек, так как работают в салоне красоты и надо хорошо)

Тут задача простая - разобрал через задок:

И заменил блок камер целиком.

Взял для начала 20 тысяч.

Пока что сделал с уведомлением о замене и без привязки, далее расскажу почему.

Это первый этап ремонта, ибо телефон нужен для работы. Отдал поюзать пару дней.

С фронталкой будет немного поинтереснее, так как она находится в одной сборке с dot и ir самерой

Я не буду делать её привязку, ибо заказ уже от другого поставщика и я хз откуда он её спиздил и вдруг заблочена, а так как привязки face id работают через очко Тима, то рисковать его потерей не буду. Не очка, а фейса))

Как многие не знают, начиная с iphone 14 фронталка имеет автофокус и заменить её просто перекинув другую не выйдет. Телефон нужно обязательно прошивать, а тут как раз ещё не обновлялись и запчасти прописывать низя, поэтому после окончательного ремонта привяжу основную камеру.

Снова взрываю задник и достаю сборку:

Выпиливаю нерабочую и пихаю рабочую:

Запаиваю корпус:

Далее прошиваю без потери данных и вот теперь хорошо.

Так как iOS стала последней, то привязываю основную камеру через сервисный режим:

После 10 минутной калибровки в настройках появятся сведения о заменённых деталях:

А по фронталке ошибок.нет)

Хоть гарантия до конца этого года, но она в этом случае не работает.

Механика - потеря официальной гарантии, хотя трубушка куплена в Дубаях и по факту её нет.

За фронталку взял ещё 15 тысяч.

Итого падение вышло всего в 35 тысяч)

Видос этого ремонта соберу чуть позже и выложу на ютубчик и в тележку.

Ломайте ещё, а если что:

Задать вопрос по ремонту только телефонов или планшетов можно мне в личную тачку

t.me/rfon_bot

Китайское из списка:

techo

infinix

Sony

blackberry

Nokia

Lenovo

Motorolla

А так же любой планшет от ноунейминговых компаний в ремонт больше НЕ БЕРУ.

Остальное, не входящее в этот список - велком.

Ноуты, видеокарты, часы и наушники не делаю!

Переклейкой и полировкой стекла не занимаюсь!

Канал с анонсом таких постов и прочими радостями тут:

https://t.me/rfonservice

Глючный ютуб с видеокарточками моих ремонтов тут:

https://www.youtube.com/@Rfon

А по сверхважным вопросам зовите меня тут по призыву @R.Fon

Увидимся))0

Добрый.

Довольно часто мне присылают или привозят лично технику из других стран с просьбой помочь скомуниздить дату из телефона.

Тут запрос очевидный и простой:

Приеду на гастроли, буду не долго, надо быстро, срочно и уеду.

Тут я уже начал возиться, думая что снимать контент не буду. Но как только распечатал мать, сразу стало ясно - контенту быть)

Что имеется:

Телефон побывал в 3х сервисах Германии, где сначала лечили типовую проблему с отказом тачскрина, потом отказом изображения и после всех устранений телефон отработал ровно ниху день и более оживить его не смогли.

И как думаете, когда скопировали данные пока телефон работал?)

Вот ремонт дорожек тачскрина:

А тут паяли коннектор, так как после первого ремонта отказало кино:

А после всех этих манипуляций и пайки знаете что произошло?

Третья типовая проблема с отвалом процессора, которую уже диагностировать не смогли.

Не смогли и ладно.

Понятное дело реболлить проц на этой доске с уже нет смысла, да и рот я шатал переделывать всё заново, поэтому сделаю просто банальный перенос комплекта на донора:

Плата на Samsung A53 имеет 4 ревизии:

B

E, она же Явропа самая популярная.

N

O

Ранее для клиента я тоже искал плату для переноса, нашел Е, но на ней не взлетело, и продолжил поиски ревизии В, в общем там не дождались и тут так совпало, что "повезло". Одинаковые ревизии.

Демонтажирую с донора чипчики

Параллельно уже разогревая старую доску, чтобы не терять времени и сразу отфутболиваю комбайн чип памяти и оперативку в одном корпусе и процессор

Быстренько пролезаю по конденсаторам, убеждаюсь что нет замыканий и слипшихся шаров на процессоре и запускаю

Правда на родном дисплее изображения не было, а почему?

Вот почему:

Там не видно, щас распилю часть корпуса для удобства. Не собираюсь выклеивать дисплей. Лень, долго, риски и не хочу)

А чёйто тут?

Киска погрызла?

А нет. Это сделано намерено, ведь просто так продырявить шлейф в той области спонтанно просто невозможно.

Ладно. Поправлю и это без замены всего дисплея. Паять хоботы комара я умею)

Вот он, кстати, для сравнения толщины моей проволоки:

Не, это слабое сравнение. Вот поближе с его усами)

Приклеиваю задник и в клетку)

Стоимость восстановления всего 25 тысяч.

Затрачено времени 40 минут на перенос чипов и 20 минут на перемычки.

Задать вопрос по ремонту только телефонов или планшетов можно мне в личную тачку:

t.me/rfon_bot

Китайское барахло из списка:

techo

infinix

Sony

blackberry

Nokia

Lenovo (кроме серии legion)

Motorolla

А так же любой планшет от ноунейминговых компаний в ремонт больше НЕ БЕРУ.

Остальное, не входящее в этот список - велком.

Ноуты, видеокарты, часы и наушники не делаю!

Переклейкой и полировкой стекла не занимаюсь!

Перепрошивки, разблокировки и прочий софт не делаю!

Канал с анонсом таких постов и прочими радостями тут:

https://t.me/rfonservice

Глючный ютуб с видеокарточками моих ремонтов тут:

https://www.youtube.com/@Rfon

А по сверхважным вопросам зовите меня тут по призыву @R.Fon

Увидимся))0

Собсно, вот 9см кусочек меди, ценность в 15 тысяч рублей:

Спросите какая связь с этим?

А сейчас расскажу, сайбал.

Купили значит бюджетный обычный, ни чем не примечательный, iphone 16 в базе.

Достали из коробки и с древнего 12 начали переносить резервную копию.

Пока всё штатно и казалось бы, что тут могло пойти не по плану?

А во время переноса произошёл сбой, яблок либо разрядился, либо перегрелся и после перезагрузки стал делать так:

Гарантий от продавца нет - решайте своими силами и точка.

Для ЛЛ:

Телефон не даёт выключиться и зайти в режим прошивки dfu средствами комбинации кнопок. Висит на начальном экране, просит на долю секунды код-пароль и сразу сбрасывает всё на исходную. Перегревается и перезагружается.

В самых лучших профессиональных сервисах Москвы предлагали заменить дисплей, но не факт, что поможет, типа вероятно тачскрин отказал.

Причём настолько наглели, что: Вай, брат, мы заменим, но если не поможет, то оплатить работы всё равно нужно.

Причём ладно бы если сенсор вообще не реагировал и можно было предположить это, но во время обновления, да ещё и из коробки... Ну хз, это за лотерейкой нужно сразу бежать.

В общем принесли эту радость ко мне, как одному из тех, кто умеет и работает с новой техникой.

Что имеется:

Телефон на начальной настройке.

Греется и перезагружается.

Тач работает, но система не даёт ничего сделать.

Вывод - надо для начала прошить, чтобы исключить софт . Но как, если телефон отказывается входить в режим прошивки?

Варианта у меня 3:

1.Спилить чип памяти и закинуть новый - телефон рухнет автоматом в DFU и можно шить.

2.Во время переноса кончился контроллер type-c и из-за него может быть такой глюк и плюс греется. Поможет его замена.

3.Принудительно вгоню плату в аварийный режим перемычкой и прошью.

Разделываю задник:

Да. Теперь взрывать телефон стало намного удобнее. Откинул задник и иди копай)

Телефон реально китятился даже в режиме ожидания, а через тепловизор 70° нагрев это не очень хорошо.

Может всё-же реально контроллер кончился?

С обратной стороны тоже жара:

Понял. Демонтажирую мать:

Значитъ так. Ищу тест-пойнт force dfu.

Надо в момент подключения к компу замкнуть его на линию 1.8В, которую для удобства я взял с линии обмена данными между аккумулятором и контроллером заряда

И подключаю к ПК:

Ну не с первых разов он залетел в стабильный dfu. Постоянно переподключался или мак писал, что айфон кушоет много.

По итогу охладил чуток плату и в момент быстро подключил к компу

Отправляю яблоки в мусорку прошиваться

А пока буду заниматься действительно важными делами. Вернее решаю для себя восстанавливать мне свой Xperia или нет

Чё там?

А там норм. Живой.

Делаю заново проклейку.

Яж не дэбил сажать крышку на испорченную родную.

Проверяю на герметичность не грушей с монометром от тонометра, а нормальной электрической помпой. Яжненищеброд экономить на оборудке)

Пойдёт.

Беру всего 15 тысяч за прошивку.

И меняю их на оригинальные жала jbc для паяльника)

Причём ориги стоят всего 5 тысяч за штучку, что довольно не дорого.

Делов то.

Задать вопрос по ремонту только телефонов или планшетов можно мне в личную тачку

t.me/rfon_bot

Китайское барахло из списка:

techo

infinix

Sony

blackberry

Nokia

Lenovo (кроме серии legion)

Motorolla

А так же любой планшет от ноунейминговых компаний в ремонт больше НЕ БЕРУ.

Остальное, не входящее в этот список - велком.

Ноуты, видеокарты, часы и наушники не делаю!

Переклейкой и полировкой стекла не занимаюсь!

Канал с анонсом таких постов и прочими радостями тут:

https://t.me/rfonservice

Глючный ютуб с видеокарточками моих ремонтов тут:

https://www.youtube.com/@Rfon

Инста пока шевелиться не собирается, и так на одного слишком много соц.сетей, но если интересно, то вот:

https://www.instagram.com/__rfon

Туда писать ничего не нужно, я там не отвечаю, лень VPN

А по сверхважным вопросам зовите меня тут по призыву @R.Fon

Увидимся))
