Добрый.
На данный момент есть много вариантов поломки техники. Один из самых распространённых - чуток упал или переехали гужевым транспортом)
Обычно телефоны приносят в намного лучшем виде, чем это:

Разворачиваю кусок

Ну что тут сказать. Бывает)
Вот только как обычно о бекапе фотокарточек вспоминают уже после того, как это произошло.
"Эмм, у меня тут шлейфик немного отошёл, можно подклеить?" XD

Конешн чё, щас наномолекулярную циркулярку возьму да и сделаю. Делов то)

Шутки шутками, а данные вернуть надо. Плата на вид целая, только есть небольшая трещина

Вот тут поближе

Она уходит под контроллер питания и восстанавливать 9 слоёв платы такое себе занятие.
Процессорная часть не погнулась и осталась жива, а значит для восстановления данных тут надо всего 2 чипа, процессор и память, ведь данные шифрованы и потеря хотя бы одного из двух чипов будет фатальна. Данные тут можно извлечь исключительно после полноценного запуска телефона, а для этого что нужно?
Правильно. Донор)
Для начала я снимаю 3 чипа: процессор, оперативку и чип памяти

Вот так это выглядит в неподготовленном виде

В первую очередь я проверяю чип памяти, так как его легко детектить через программатор

Живчик. Значит начинаю подготовку к ошариванию остальных чипов: проц и озу.

Шарики я всегда подрезаю скальпелем, что бы они были максимально одинаковые между собой.
Спустя полтора часа вышло это

На заднем фоне уже подготовленная плата донор для пересадки.
Запаиваю проц и память разом, а на проц потом сверху ещё и оперативу

Вот такая красота получилась. На эту плату уже делалась пересадка, но там проц оказался умерший, поэтому долго возиться с зачисткой компаунда и припоя не потребовалось.
Беру проверочный корпус и включаю с кнопки.

Правда он картинку показал и дальше дело не двинулось...
Тупо висел на заставке. Печально, но осознавая тот факт, что на эту плату я переносил пару раз процессоры, то есть вероятность, что она неисправна, а значит для уверенности переделываю работу на другую доску, которая запускается, но перезагружается, там явный отвал процессора.

Заново подготавливаю плату и чипы и сажаю на новую плату

Во) Дело пошло. Проц начал свой запуск, правда дело дошло только до этого:

Пароль тут не подобрать, такое случается, когда просто читаешь чип на программаторе. Достаточно перезагрузить телефон с кнопки и вот

Данные схоронены, правда клиент не захотел давать пароль, что бы я скинул данные на комп, а потом на флешку.
Предложил вариант с доплатой за б.у разбитый дисплей в сборе с корпусом и новым акб за ещё 5 тысяч.
Копейки да, дисплей можно переклеить и установить за дорого, так как на нем даже нет остаточного изображения, но увы, переклейкой я не занимаюсь по ряду причин и одно из них, например, недолговечность работы

Это была переклейка, которая отслужила полгода и расклеился шлейф матрицы. Зря выкинутые денежки.
Собираю плату в корпус из того, что было. Битое, б.у и новое. Всё в куче

И выдаю телефон с данными

Я не знаю, всё ли в нём работает, так как для проверки нужен пароль, который не дали, поэтому отдаю так как есть. Надёжный ли это ремонт?
Нужен исключительно для восстановления данных, так как развалиться это может в любой момент.
Гарантий естественно тоже не даю.
Общая стоимость восстановления из куска металла и пластика до состояния рабочего телефона - 20 тысяч.
А сколько Вы готовы заплатить за Ваши ценные данные?
Без "у меня их нет или у меня в всё в облаках".

Задать вопрос по восстановлению данных с Ваших погибших устройств можно в инсту, телегу или на почту электронную, контакты которой можно найти по моему нику в гугле.

Увидимся )

Добрый.
Недавно был небольшой спор в моих постах о том, что 1024gb в телефоне, особенно на 13 pro max, более чем достаточен для хранения информации в самом ненадёжном её месте.
Тут спорить на самом деле особо не о чем.
Кому то достаточно пару приложений в телефоне и больше звонит, чем пользуется их всяческими функциями, поэтому тот же mi 5 на 32gb им за глаза.
Кто то просто ходит со звонилкой, а в рюкзаке зеркалка, касетный плеер, пейджер и записная книжка.
А кто то предпочитает не таскать с собой тонны техники и покупает all-in-onе.
Но как бы там ни было, любая техника может дать сбой, даже карандаш может сломаться! Хоть это и не техника.
Было обсуждение, что память на айфонах греется. Брехня.
Я потратил 2 рабочих дня на это выяснение и хотел сделать ответ на комменты "мастеров", которые это решили в теории.
Сделал фото с тепловизора в разных режимах работы и прошивки.
Оригинал платы, с распаянной на пополам, с нарушением теплоотвода и т.д и знаете что я решил?
Читатели это не поймут, так как там практически одни цифры, а мастерам эта инфа будет очень полезная, но как я понял из комментариев предыдущих постов - делать этого я не буду)
Пусть это останется моим опытом.
Потом расскажу на курсах)

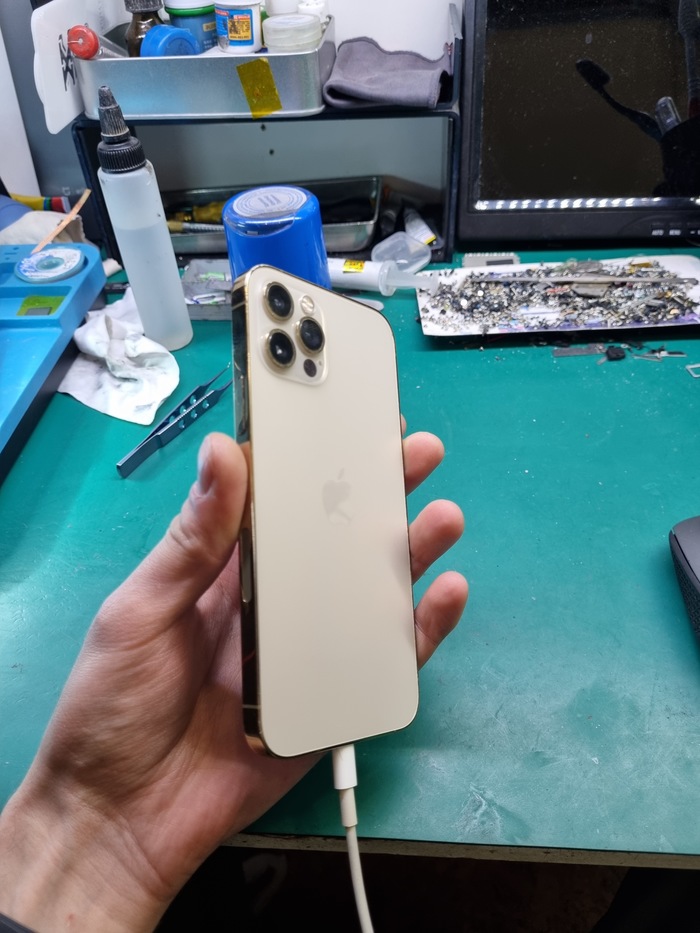

Вчера на ремонте 12pro
Телефон достаточно известного блогера в России сказал нет и в один прекрасный день похерил все тики токи и инстаграммы)
Похерил и похерил. Данные в айклауде есть, но телефон то нужен. Зачем покупать новый, если можно элементарно сделать этот за 15% от стоимости, да ещё и за 2 часа?

Телефон сломался сам по себе.

В один момент повис на яблоке, перезагрузился и на шнурок с подключением к айтюнесу.
Если начать прошивку

То появляется ошибка 9.
Из лога видно, что контроллер памяти определился, а вот хранилище nand tcl даёт сбой и не начинает запись. Потеря капетов данных.
Знаю, проходил.
12/13 серии я уже делал без проблем, это тоже сделаю. Элементарно. Разбираю.

До основания

И просто пилю чип 512gb за 6 тысяч рублей.
Да, я могу его отпаять и форматировать, так сказать сэкономить для клиента эти деnьги, но я не буду.
Шанс реанимации чипа 10%, а остальные 90% - шанс из красивой платы сделать реф при отпайке чипа, нарушить теплоотводы и сделать телефон либо стабильным, либо затратить слишком много времени на доделку в хорошее состояние.

Понятное дело, когда половинить плату необходимо, но при увеличении памяти это не стоит того, так как я сохраняю телефон в заводском виде и с максимальной дальнейшей работоспособностью.
Я делаю замену или увеличение памяти уже 6 лет и знаю почти все нюансы пайки и замены чипа всех моделей от 3gs до 13 айфона.
Спиливаю

Делов то. На 20 минут

Форматирую флешку от 13 айфона в 12й через бюджетный программатор

Запаиваю на плату с соблюдением необходимых термопрофилей

Я не сомневался в выполненных мною работах и что бы сэкономить время для клиента собираю телефон, делая проклейку

Собираю как обычно. Красиво и без минимального пребывания, только клею гарантии на то, что сделал и от вскрытия)

Прошиваю и вот

Телефон раб)
Увы на 12 серию на данный момент можно добавить всего 512gb, а на 12 и 12 микро - только 256gb.

Пароль от id не дали по соображениям совести)
Кстати, рекомендую этот фильм глянуть, очень понравился.

Ремонт вышел на 15 тысяч.

Задать вопрос можно инсту или в телегу по номеру телефона, который можно найти по моему нику в яндексе.
Если не разберётесь, то пишите в личку)

Увидимся xd

Часто слышу и вижу "да я бы не стал браться за это, это же не факт что заработает, только потратишь время" и меня этим даже упрекают и некоторые ненавидят меня за это.
Вот решил написать воскресный пост на комментарий из инстаграмма

Часто бывает, особенно по субботам, день начинается так:

Это всё принесли за полчаса и разделался с этими устройствами всего за 3 часа, так как это были элементарные модульные ремонты и увеличение памяти.
А некоторые сложные ремонты, описаний которых не найти в гугле, остаются на дни, недели или даже месяцы, как это было в предыдущем тройном посте с iphone xs max.
И если мне кто то говорит, что это не реально/невозможно или там в другом сервисе не взялись, то возьмусь я и постараюсь сделать максимум для восстановления.
В этом посте я представлю ремонт часов от Samsung.

Ситуация: при отклеивании защитного стекла случайно оторвали дисплей. С корнями)

Официалы зарядили 15 тысяч за замену дисплея. Х2 от стоимости часов.
Тут понятно, регламент и все дела, только этого дисплея ни в наличии, ни под заказ у них не нашлось.
Обратились ко мне. Я крутил их, крутил и высказал, что шансов мало и цена попытки будет стоить 1000р (как цена моей диагностики) и 5 тысяч за удачный ремонт двухстороннего шлейфа.
Итак, дисплей вышел через верх, а разбираются часы снизу

Масштаб проблемы следующий

Зачищаю все дорожки с одной стороны шлейфа

И с другой

Терпимо. Буду делать.
Расчищаю дорожки от лака и припаиваю массовые полигоны с парой дорожек

Потом переворачиваю шлейф и делаю мычки на всех дорожках, кроме основной магистрали

Далее это дело отмывается от флюса в ванной ультразвуковой

По итогу вышло так

Всё это замазывается маской

И перехожу к основной ипатне. Дорожки передачи изо

Сидим-пыхтим и мажем маской)

Вот поближе карточка

Чуть промахнулся при запайке массовых полигонов и пошло смещение дорожек. Не беда. Сделаю изгибом.
Весь ремонт занял 5 часов.
Первая сторона

И обратная

При сборке для проверки оторвал шлейф кнопки включения

Ужас) Восстановление правда вышло элементарным без перемычек. Просто залудил шлейф и припаял двумя каплями припоя.
Собрал стенд

Увы, изображения не появилось, но при попытке прозвонки дорожек отломился шлейф тачскрина

Вот теперь точно фиаско)
5 часов работы за 1000р. Увы. Бывает.
А изо могло не появляться из за замыкания шлейфа ещё при отрыве, либо надломился шлейф, идущий от основного к дешифратору и к стеклу дисплея.
В общем не знаю, но я попробовал.
Есть вещи, за которые я всегда берусь, даже если там всё на первый взгляд печально, а есть то, что я категорически сразу не принимаю.
К ним относятся видеокарты, пайка мостов и процов на ноутбуках, блоки питания, асики, некоторые виды часов, по типу фикситайм и часы от эпол. Переклейкой стекла я на них не занимаюсь, а дисплей ставить неразумно экономически.
Как то так.

Задать вопрос по порванным шлейфам можно мне на почту, контакты которой можно найти в фаервоксе, либо в директ инсты, где с радостью ответит на Ваши вопросы моя жена.

@RimskiPapa, раз в инсте ленитесь региться и смотреть, вот для Вас буду писать тут. Кстати фото пора менять)

Увидимся)

Добрый. д.
Прежде всего хотел показать коментарий от владельца:

Итак, так как речь скорее всего идет в данном посте о моём телефоне, расскажу, как вообще с ним это приключилось 😊
Я не ныряла с телефоном в морские глубины, не проверяла его влагозащиту в лужах, бассейнах и прочего. Девайсу 3 года, проблем с ним ранее не было и погиб он от того, что я прислонила его к мокрому купальнику, чтобы снять чехол, и соответственно вода попала в районе разговорного динамика. Далее в течение часа у него сначала дал сбой face id, однако, я, к сожалению, не из тех людей, которые начинают паниковать из-за этого (а жаль…), а затем он мне показал яблоко и стал сильно нагреваться…
Далее я допустила ужаснейшие ошибки в части попытки поставить его на зарядку, пробовать включать и, собственно, вообще паниковать из-за нерабочего девайса.
В виду того, что я находилась в этот момент в другой стране, привезла телефон в ремонт только через 2 недели после случившегося, что видимо сильно сказалось на процессе его ремонта.
Подытоживая, могу сказать следующее:
- если ваш телефон с вами плавает везде и периодически вы его купаете в пивном бокале, это не значит, что в какой-то очередной раз он это выдержит;
- в случаях с утопленниками очень важна быстрота реагирования;
- когда уезжаете в отпуск, особенно в страну, где не знают, что такое ремонт телефона и невозможно приобрести себе любой новый девайс, берите обязательно запасной телефон 😊
P.S. надеюсь, его удастся всё же починить…

И нужно решать, что делать дальше:
1. Менять плату целиком
2. Пробовать ремонтировать процессор.

Ну конечно я выбрал второй вариант и тупо сделаю перемычку. на процессоре)
Для этого мне потребуется x2 линза с 9 кратным увеличением

Прикручиваю и запаиваю

Делов то))

Вот сам масштаб работ

Запаял проц, но не взлетело. Телефон не включился

А причина была проста - при чрезмерном реболлинге процессора могут отрываться пятаки и при накатке на него шариков середина замыкает на массу

Не беда. Расчищаю и замазываю маской, что бы вообще не мешались, так как они дублирующие по линии ядра процессора (pp_cpu_pcore)

Итог ремонта на процессоре получился таков

Запаял снова и запустил с кнопки. Фронталка завелась.
Заработало всё что можно, за исключением фейса распознавателя - dot

Тут самое простое. Согласовываю ещё 4 косаря и делаю пустяковый ремонт. Шлейфы от XS max закончились и пришлось взять от малого XS

Они почти одинаковые, на пару миллиметров различаются и всё.
Делаю разметку на охладителе светодиода

Вытаскиваю датчик

Выпаиваю транзистор и делаю перемычку.
Всё как по китайским документам)

Припаиваю этот колхоз на спец. шлейф и проверяю работоспособность

В корпусе датчиков размещаю согласно ранее сделанной разметке

И пихаю это в корпус.

Делаю пылевлагозащитную проклейку по кругу

И окончательно собираю телефон

Работает даже nfc)

Телефон готов и отправляется на недельный тест работоспособности.
Итак. Итог 40 часового ремонта следующий:
1. Отремонтированны коннекторы камер и верхнего шлейфа на плате.
2. Восстановлены дорожки под стабилизатором аудиокодека.
3. Отреболлен контроллер заряда и заменены пару катушек.
4. Сделан перенос на донорскую плату процессора, так как замоченная начала ссыпаться.
5. Отремонтирован шлейф:
5.1 Датчика приближения и освещения
5.3. Wifi, nfc, сети сотовой
5.2 Коннектор вибромотора на шлейфе зарядки
6. Заменена основная камера
7. Отремонтирован face id.

Согласованно денег 20500р.
Затрачено на запчасти ~ 7 тысяч.
Затрачено 40 часов.
Гарантия на выполненный ремонт 2 месяца.

А теперь отписавшимся, что плату заменить за эти деньги самый целесообразный вариант:
Плата стоит 20к с фейсом на 512gb и сюда ещё нужно перепаять контроллер аккумулятора, что бы не было ошибки и отображал реальную ёмкость. С этого заработает китаец и Вы свои законные 500р, а те, кто даже и не взялся бы - ничего. Ни денег, ни опыта.

Это был показательный пост, обычно я всё вмещаю в один и не расписываю все тонкости (эта была бы 4я часть, я просто заипался фотки перетасовавать и вспоминать последовательность ремонта).
В большинстве случаев я стараюсь ремонтировать всегда до победного и уже в безвыходной ситуации предлагаю замену платы, ведь замена платы - самый дилетанский вид ремонта, за который не получишь ни денег, ни опыта.
Самые долгие устройства в ремонте - восстановление данных. Там немного сложнее и соответственно дороже.

Задать вопрос по своим гаджетам, где "там пару капель попало" можно в инсте или на почту, контакты которой можно найти по моему нику в амиго, либо позвать меня тут на пару вопросов по призыву @R.Fon

Топите ещё, ведь заявленная влагозащита от производителя действительно работает)

Увидимся!

В предыдущем посте я остановился на том, что за 5 часов ремонта я вернулся к исходному состоянию телефона.
Было сделано:
1. Восстановлены главная цепь питания и питание стабилизатора звука.
2. Восстановлен коннектор основной камеры и коннекторы gps, wifi, сотовой сети.
3. Отреболлена межплатная рама.

После этих процедур телефон снова повис на 140мА, а значит нужно возвращаться по цепочке ремонта обратно - располовинить платы

И уже выяснить, куда девается 10мА лишнего тока

Подключаю верх отдельно и потребление в выключенном состоянии пропадает

А плата нормально начала свой запуск, правда без сети.
На нижней половинке при этом всё было норм, если подавать на главную линию питания напряжение, равное аккумулятору. Так же линия 1.8в была чиста.
Причина невключения платы была банальна - замыкание шариков припоя между массой и gpu процессора, поэтому интерфейсный контроллер уходил в защиту и не давал напряжение на ядра графического процессора, а как известно без графики телефон не запустится. Пересобрав плату всё заколосилось, но софтовый интерфейс телефона по прежнему сильно тормозил и перезагружался, что нельзя было успеть проверить даже камеры, так как если тормозит интерфейс, то тормоза проявляются и на звук. А если есть проблемы со звуком, то камеры так же могут не работать (замечено в основном на моделях 6s, 5SE, 7 и 7+, 8, Xs, XS max, 11.
Значит по опыту могу сказать, что дело возможно в нижнем шлейфе и что бы не увеличивать стоимость ремонта, восстановлю типовую его проблему после попадания влаги - окисленный разъём вибромотора

Снимаю его

Элементарный ремонт с одной перемычкой

И по традиции восстановить коннектор на самом шлейфе вибромотора.
Всё. Телефон запустился и теперь можно дальше шерстить неисправности

Во время проверок было выявленно следующее:
1. Проблема со шлейфом динамика (это я знал ещё с самого начала)
2. Хоть коннектор камеры и был восстановлен, камера и фонарик так и не завелись, причём звуки и микрофоны работали.
При подключении исправной камеры всё начинало работать, а значит согласовываю ещё 6500р за её замену.
3. Не рабочий face id из за заблокированного от воды dot прожектора.
Начну пожалуй с верхнего шлейфа, на котором расположен датчик приближения и освещения.

Под ними вооруженным нормальным зрением видны окислы. Их нужно убрать.
Снимаю датчики

Классика)
Ещё бывают случаи, когда шлейф окончательно замыкает, что негативно влияет на контроллер быстрой зарядки gidra или интерфейсный, один из них выбивает и телефон может висеть на яблочке, быстро разряжаться или вообще не включаться.
Расчищаю, пропаиваю контакты и устанавливаю на место.

Но даже при этом телефон писал, что не удалось активировать фейс id.
Проблема снова банальна - сгнил контакт коннектора 3v0, идущий на датчик приближения

Смысла в его полной замене я не увидел и что бы лишний раз не греть плату, я отремонтирую его. Разрезаю пластик

За место пустышки вставляю новый контакт и аккуратно замазываю пластик по кругу

Перехожу к верхней части утопленного телефона

Зачищаю верх корпуса и ремонтирую шлейф wifi, gps

Так. С этим делом разобрался. Теперь телефон стабильно работал, но потребление в 10мА так никуда и не делось. Тепловизор ничего криминального не увидел, а внутри платы залезть не представляется возможным. Более того, при распайке плат, эти 10мА пропадали. Фантастика)
Во время проверок телефон спонтанно резко перезагружался с зелёным экраном, что говорит вообще о чём угодно, но поточнее узнать можно успеть заглянуть в паник лог:

I2c0. Потеря пакетов данных.
Блин, придётся половинить плату, копать и искать какой то мешающий окисл на цифровой шине.
Плюс ко всему телефон мог через раз заряжаться. Значит копать нужно в сторону самого первого ремонта - когда делал стабилизатор звука.
Под ним как раз находится интерфейсный контроллер питания, катушки питания lpddr 0.6v и 1.8_s2, на которой также сидит gidra, контроллер быстрой и беспроводной зарядки, процессор, вся аудиосистема телефона, wifi и линии обмена информации i2c0_SMC, идущие на аккумулятор и его опрос (как раз таки при замене акб на другой, по этим линиям передаётся инфа о несоответствии серийного номера родного акб и заменённого а так же информация о возможности зарядки телефона быстрой или обычной).
Так как в логе есть значение i2c0, значит подкидываю новый акб, но результата нет. Значит снова раскидываю плату и меняю их, так как возможно отвалились

После этого телефон перестал брать заряд вообще, но зато работало всё стабильно.
За заряд тут отвечает gidra (она в середине платы под процессором и сразу отпадает в подозрении, так как рядом с ней не производилось каких либо работ), tigris - контроллер заряда. В принципе при чрезмерном реболлинге рамы мог отвалиться, а значит его на перереболл и рядом стоящие катушки

Но даже после этого телефон не стал заряжаться.
По итогу было принято решение не оживлять эту ссыпающуюся доску и взять новую, перекинув туда процессор, antirollback и чип памяти

Снимаю необходимое и перекидываю на новую доску

А раму снова на реболл, уже раз 6 наверное)
Но меня это не останавливает, я не из тех, кто при виде невключающегося телефона сразу предлагает замену материнки. Сначала я её отремонтирую, всю распаяю и перепаяю, а если не заработает, то тогда уже предложу варианты переноса на донора или в некоторых случаях полную замену, если считаю это самым целесообразным ремонтом

После переноса телефон запустился с кнопки, заработало всё стабильно. Сети, камеры, звуки, правда при фотографировании проблемы dot проектора для поста, не включилась фронтальная камера...
а причина оказалась в отсутствии управляющего сигнала с процессора.
Вы же понимаете, что весь ремонт нужно начать сначала))

Распаяв плату, шатнул процессор, но увы результата не дало. Снимаю проц что бы проверить нет ли тут обрыва, вдруг эта плата со спиленным на чпу изначально была не рабочей, но нет.
Оказался обрыв на самом процессоре

Мой косяк при зачистке компаунда...
Ширина дорожки 0.009мм на вскидку, а моя самая тонкая серебрянная летающая линия всего 0.016мм и она толстовата для этого контакта.
Теперь остаётся думать, как это исправить и есть 2 варианта:
1. Заменить новый комплект процессор, arb, модем, nfc, eeprom bb или по хорошему новая плата с аккумулятором, датчиками фейса и шлейфом динамика с датчиком приближения.
2. Отремонтировать этот контакт на процессоре.

А что я выбрал - узнаете в следующем посте про этот ремонт xD

Найти меня можно по моему нику в internet expl... или написать в инсту, где на все вопросы отвечает моя жена.
Меня лично можно позвать тут по призыву @R.Fon.

Увидимся в следующей части ремонта)))
