А когда то говорили и 640кб хватит)

Сейчас 640кб хватит, чтобы написать в заметку, что 64gb в 2025 году - это боль и страдания)

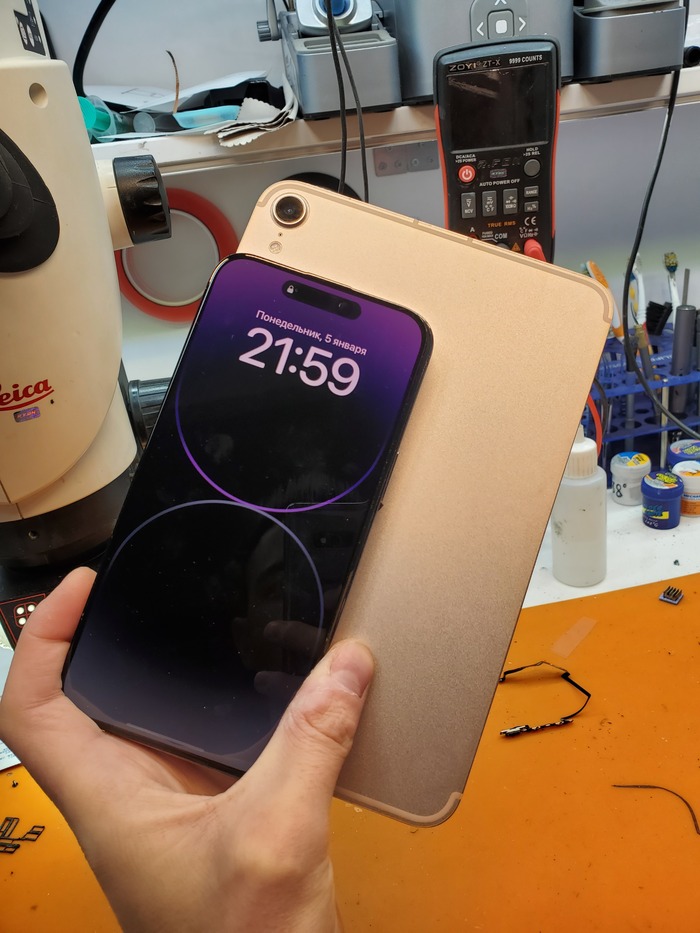

Вот планшет в сравнении с iphone 14 pro max:

Маленький, достаточно производительный, Ipad mini 2021 года. Поколение 6.

Но вот маленький он не только снаружи, но и внутри:

Всего 64гб, а уж тем более для планшета - реально мало.

Система 10, пара игр, один мультик и хомяк - называется никак)

Внутри любой яблочной техники как всегда нарядно:

Процессор тут стоит a15 bionic, который ставят, вернее ставили, в давно устаревшую линейку iphone 13

Дрова дровами, но чип даст просраться любому новому планшету в среднем сегменте.

К слову, производительности хватит минимум лет на 5, так что имеет смысл апгрейдить.

Калибровки для чипа памяти не нужны, но для уверенности я шивану загрузчик под планшет.

Апгрейд буду производить прямо в корыте путём спиливания старого чипа

И установки нового на припой 150°

Он не хрупкий и греть надо меньше, тем самым не повреждая нагревом остальные, рядом стоящие элементы

С завода тут не делают теплоотвод процессора.

Почему?

А потому что зачем Тимми вечные планшеты, как это было с ipad 2. У многих наверняка за 15 лет от ещё не сдох и используется как либо мультик детям поставить, либо как дополнительный дисплей для чего либо.

Ну мож кто уже нарезает салаты на этой доске)

Я же немного поправлю это, положив кусочек термопеска)

Далее стандартно для яблок - падает в аварийный dfu режим и прошивается официально на последнюю ось

Вот теперь хомяка тапать можно более спокойно, не боясь за то, что место внезапно кончится.

Стоимость апгрейда всего 15 тысяч.

По времени час и 30 минут на съёмки контента.

Сварганил небольшой видос на эту тему:

Задать вопрос по ремонту только телефонов или планшетов можно мне в личную тачку

t.me/rfon_bot

Китайское из списка:
techo
infinix
Sony
blackberry
Nokia
Lenovo (кроме серии legion)
Motorolla

Simens
А так же любой планшет от ноунейминговых компаний в ремонт больше НЕ БЕРУ.
Остальное, не входящее в этот список - велком.

Ноуты, видеокарты, часы и наушники не делаю!

Переклейкой и полировкой стекла не занимаюсь!

Канал с анонсом таких постов и прочими радостями тут:

https://t.me/rfonservice

Глючный ютуб с видеокарточками моих ремонтов тут:

https://www.youtube.com/@Rfon

Инста пока шевелиться не собирается, и так на одного слишком много соц.сетей, но если интересно, то вот:

https://www.instagram.com/__rfon

Туда писать ничего не нужно, я там не отвечаю, лень VPN врубать)

А по сверхважным вопросам зовите меня тут по призыву @R.Fon

Увидимся))

С ДР короч)
Пойду за тортиком для псовых)

Новогодние салаты давно съедены, выпивка употребилась ещё раньше, даже наверное в том году и если Вы сможете восстановить свою тушку всякими огурцами (дары огорода) сувая их в жопу нарезки на опухшие глаза, то телефоны после весёлых праздников сами себя не восстановят xD

Но сейчас не об этом телефоне. Это на потом.

Однако, здрасти)

Сейчас старый новогодний воин IPhone 15 pro

Данный синдром или внезапная ошибка о неоригинальном родном аккумуляторе может появиться на любом яблоке, начиная с 11 даже если телефон никогда не разбирался.

Будет писать: Аккумулятор неизвестная деталь или аккумулятор не распознан iphone 15 pro.

Чаще всего это 13-16 серия.

Случается внезапно и в большинстве случаев на зарядке.

Телефон при таком симптоме работает, но не заряжается, так как не видит аккумулятор.

Отнесли в мою любимую франшизу "Пядант", где выкатили вердикт:

Замена двух контроллеров питания по цене 24 тысячи

Приняли предварительно включающийся телефон, а вернули дохлым. Классика))

Не знаю, что смутило мою клиентку, но порекомендовали лучше обратиться ко мне.

Итак, открываю:

При подключении к блоку питания напрямую, игнорируя аккумулятор, телефон включился.

Правда в выключенном состоянии имеется лишнее потребление на плате, а это не хорошо.

Ну теперь понятно, почему выдали не включающимся:

Телефон просто выжрал аккум до состояния - ушёл в защиту, а заряжаться увы не может.

Для поиска места нагрева, хотя мне и так понятна была причина, я использую старенький тепловизор за 50к

Вон там, в самом белом мелом, по асфальту месте и есть значительный нагрев, а тут понагляднее:

Не видно? Щас покажу, сайбал.

Нужно немного распидарасить плату, ибо нагрев идёт изнутри

Теперь взгляну на верхнюю доску с обратной стороны также через тепловизор

Теперь хоть чуть понятно?)

Или после праздников ещё тяжело?

Чёрный квадратик в самой верхней части.

Это контроллер заряда по проводу.

По беспроводной там другой стоит.

Контроллеры заряда я беру с донорских плат. По сути покупаю одну микросхему за 5 тысяч.

Украдаю рабочий контроллер с донора, отфутболиваю его на припой с температурой плавления подешевле заводского, но не сопли, а-ля сплав Розе

И вот так эта радость выглядит по итогу.

Без запуска самого телефона проверяю реакцию на провод. Начал брать заряд - дальше не запускаю, ибо потом со связью могут возникнуть проблемс.

Пока греется плитка для спайки плат, нижнюю с сетью нужно подготовить и ошарить через трафарет:

Тут уже используется припой, температурой ниже посадки предыдущей микросхемы, всего 148°С

Далее убираются два шарика из этой банды, чтобы не сжечь wifi и вся эта радость мажется ориджинал флюсом Ersa

И припаивается без помощи рук)

Заработало сразу всё, кроме блядской вспышки. А причина - рама не села до конца.

Сделав несколько замеров по тест-пойнтам на плате, выяснил где недопай:

Это цифровая линия обмена контроллера питания вспышки на нижней плате и контроллера питания основных камер на верхней.

Ерунда.

Щас чуть это место погрею феном и немного задвину булочки)

Вот теперь хорошо

Проверяется всё ещё раз после вкручивания платы в корпус и делается новая влагозащитная проклейка

Чисто. Точно. Красиво. Аккуратно.

Кто молодец? Я молодец)

Проверка на герметичность - ОК!

Собственно ремонт окончен.

Стоимость всего 20 тысяч.

Время ремонта полтора часа.

Ну а чтобы было уж совсем нарядно - даю гарантию в 2 месяца на тестирование)

Время ожидания в очереди на лёгкий ремонт неделя. Приоритет отдаю не перепаханным после других сервисов, телефонам.

Не парьтесь за модульку!

Замена дисплеев, аккумуляторов, корпуса и крышек, мелкие апгрейды по типу увеличения памяти на яблоках и макбуках на чипах м1 и выше я делаю в порядке живой очереди день в день. Это ерунда на пару часов, а то и меньше.

Задать вопрос по ремонту только телефонов или планшетов можно мне в личную тачку

t.me/rfon_bot

Китайское барахло из списка:
techo
infinix
Sony
blackberry
Nokia
Lenovo (кроме серии legion)
Motorolla
А так же любой планшет от ноунейминговых компаний в ремонт больше НЕ БЕРУ.
Остальное, не входящее в этот список - велком.

А, ну и на oppo с realme дисплеи тоже не меняю))

Ноуты, видеокарты, часы и наушники не делаю!

Переклейкой и полировкой стекла не занимаюсь!

Канал с анонсом таких постов и прочими радостями тут:

https://t.me/rfonservice

Глючный ютуб с видеокарточками моих ремонтов тут:

https://www.youtube.com/@Rfon

Инста пока шевелиться не собирается, и так на одного слишком много соц.сетей, но если интересно, то вот:

https://www.instagram.com/__rfon

Туда писать ничего не нужно, я там не отвечаю, лень VPN врубать)

А по сверхважным вопросам зовите меня тут по призыву @R.Fon

Увидимся)))

Здрасти)

Чёт я всё про яблоки, да самсунги вещаю, вот Вам дохлый пиксель в ленточку)

Pixel 7 pro. Не включается.

Ранее был немного утоплен и:

Я уже менял тут дисплей и аккум, так как последний слегка устал.

Попадание влаги изначально пришлось на дисплей. Мог зеленить, не зажигаться или тупил тач, но спустя время просто кончился.

Ещё раз для понимания:

Попала вода.

Заменил дисплей и аккум.

Через время сдох.

Проверив свои работы, которые оказались исправны, приступил к диагностике адовой мамки

При подключении блока питания напрямую к основной линии услышал значительную протечку тока

Нашёл замыкание мультиметром и переключил вольтаж блока на тройку.

Через тепловизор узрел это:

Белый цвет - кипячение продуктов кремниевого изготовления.

Вот эта область.

Ничего не видно?

А так?

Шарик припоя вылез не просто так.

Хлопнул кондюк.

Но хлопнул так, что стал перемычкой и в момент, возросшая сила тока выбила силовой транзистор в контроллере питания.

Спиливаю, убираю кондюк и замыкание пропадает.

Ага. Значит двигаюсь в верном направлении.

Так как контроллеры pg12 в продаже нигде нет, то велком к нашему китайскому другу.

Сделал заказ и жду

В ответ получаю это

Ну в принципе понятно.

Не?

Сайбал, перевожу образно:

Китаес боится, что посылку тормознут на таможне и он потеряет товар и деньги. Рекомендует отменить заказ, вернее настаивает и не собирается отправлять.

Вырисовываю ситаэйшен с клиентом и говорю, что хз где брать. Договорились, что тоже будет искать.

И нашёл)

На установку мне потребовалось 20 минут

А запчасти ждали 2 месяца)

Цена ремонта всего 6 тысяч.

Даже чай с булкой без начинки в Азбуке фкуса не заказать((

По сути, при наличии запчасти, ремонт по времени вышел бы на 1 час с разборкой и сборкой, но растянулся на 3 месяца (месяц это ожидание осмотра телефона у меня в сервисе. Очереди)) Хотя я уже сократил время осмотра до двух недель, потому что:

Китайское барахло из списка:

techo, infinix, Sony, blackberry, Nokia и любой планшет от ноунейминговых компаний в ремонт больше НЕ БЕРУ.

Остальное, не входящее в этот список - велком.

Задать вопрос по ремонту только телефонов или планшетов можно мне в личную тачку

t.me/rfon_bot

Ноуты, видеокарты, часы и наушники не делаю!

Переклейкой и полировкой стекла не занимаюсь!

Канал с анонсом таких постов и прочими радостями тут:

https://t.me/rfonservice

Глючный ютуб с видеокарточками моих ремонтов тут:

https://www.youtube.com/@Rfon

Инста пока шевелиться не собирается, и так на одного слишком много соц.сетей, но если интересно, то вот:

https://www.instagram.com/__rfon

Туда писать ничего не нужно, я там не отвечаю, лень VPN врубать)

А по сверхважным вопросам зовите меня тут по призыву @R.Fon

Увидимся))

Штош.

Изначально телефон просто выключился.

На зарядку не реагировал и как обычно понесли в сервис на диагностику.

После непродолжительного осмотра выяснилось, что

Телефон просто был в глубоком разряде, а вот сеть отъехала.

Значит надо самому убедится, что там такое произошло.

Разбираю

Восстановленный)

Демонтажирую доску и сразу бросается отреболленный интерфейсный контроллер питания (самый большой чёрный квадратик)

А значит изначально делался реболл процессора.

Ну как и предполагал.

Только вот хоть и сделано хорошо, модем отреболлить забыли.

Хз сколько это проработало, но конец понятен - сдохло

По двум оторванным контактам понятно, что либо телефон изначально был ударником, либо ему помогли в процессе эксплуатации

Одна из оторванных линий ведёт как раз под проц, но падение напряжения на ней имеется, значит проц трогать не буду

А просто восстановлю два оторванных контакта и продублирую подозрительные на случай

Делов то)

Для сравнения масштаба работ и толщины перемычки используется традиционный ху сопатка комара:

А дальше переошаривается сам модем

И пихается обратно

По сути рядовой ремонт на час с перекуром.

Про охлаждение забывать не надо

Собсно не 12 тысяч, но всего 7 за час xD

После как обычно собирается, проклеивается. Даётся гарантия все дела.

Задать вопрос по ремонту только телефонов или планшетов можно мне в личную тачку

t.me/rfon_bot

Важно: techo, infinix, Sony, blackberry, Nokia и любой планшет от ноунейминговых компаний в ремонт НЕ БЕРУ.

Остальное велком)

Ноуты, видеокарты, часы и наушники не делаю!

Переклейкой и полировкой стекла не занимаюсь!

Канал с анонсом таких постов и прочими радостями тут:

https://t.me/rfonservice

Глючный ютуб с видеокарточками моих ремонтов тут:

https://www.youtube.com/@Rfon

Инста пока шевелиться не собирается, и так на одного слишком много соц.сетей, но если интересно, то вот:

https://www.instagram.com/__rfon

Туда писать ничего не нужно, я там не отвечаю, лень VPN врубать)

А по сверхважным вопросам зовите меня тут по призыву @R.Fon

Увидимся))

А Вы знали, что помимо напольных пылесосов и прочей истории существуют так называемые карманные многофунциональные сосатели?

Вот эта радость

Микрораскладуха Z Flip 4. Правда ей слегка не повезло)

На момент выхода данная трубка стоила 120к и тут цена строилась в большинстве своём из-за диковинки, чем из предлагаемых характеристик.

Вообще на самсунги ценник начинает рушиться спустя месяц после выхода новой модели и падают довольно ощутимо уже спустя год. Процентов на 50 смело.

Это не яблок, который купил за 1к евриков, а спустя год продал за 860€ и хорошо.

Данный телефон прослужил полтора года и кончился дисплей.

А нехуй на морозе разогреваться

Хоть компании и стараются защитить свои устройства от попадания пыли и влаги, в случае со складными устройствами всё не так просто.

Вот так спустя год начинает открываться шарнир

А должен так:

Чтобы добраться до причины, нужно отклеить гибкий дисплей, предварительно распидорасив задник телефона

И выдрать дисплей из корпуса

За дисплей переживать не стоит. Он уже давно был покойником.

Причина - забитый шерстью шарнир

Защиту самого шарнира осуществляют щётки по краям, но как видите, это не особо то и помогает.

Да, крупные обьекты не всосёт, а вот микропыль и шерсть пожалуйста.

Многие пытаются открывать не до конца раскрывающийся шарнир силой

Итог предсказуем

Тут же шарнир ещё не доломали, а значит можно почистить этот, немного сэкономив на ремонте

После тех.обслуживания покупается новый сервис пак дисплей

Я вообще не понимаю, зачем делать этот дополнительный хвост для проверки

Если он нихрена не работает

На карточках выше я уже проклеил корпус на двусторонний 3м акриловый скотч плюс минус по заводским, чтобы отцентровать и удерживать внутреннюю часть дисплея, чтобы не елозил при закрытии)

Естественно клею свои именные колхозные гарантийные метки, чтобы знать, что я тут делал

А далее вычищаю по кругу остатки заводской проклейки и тонким слоем наношу полиуретановый силиконовый прозрачный клей

И в клетку)

Складка образовалась от первого же складывания телефона и ничего с этим не сделать.

После проверяется ещё раз

Хорошо?

Хорошо. 31 тысячу будьте любезны)

По сути чистить шарнир можно, аккуратно отклеив гибкий дисплей, но там риск его вшатать максимальный, особенно если он уже заюзанный с трёхкиллограмовой складкой посередине.

И естественно никто не даст 100% гарантии, что дисплей выживет. Так что если надумаете чистить или менять уже сломанный шарнир или межплатный шлейф, то закладывайте в ремонт ещё и замену дисплея.

Скажите, а какой профит тогда мастеру суетиться, ведь сразу можно сказать, что дисплей сдох - ставим новый?

Отвечу.

Почистить шарнир образно 20к за чистые работы.

Заменить дисплей образно 40к, но заработок 10к.

Смекаешь?

Заработать лишние 10к за пару часов ебли довольно неплохо.

Вот и весь профит.

Ранее на первом и втором фолде халтурили и вытаскивали забитую щётку через щель, оставляя шарнир полностью незащищённым. Ну на время хватало, а далее не ихние заботы)

На самом деле я не особо понимаю серию flip. Маленький да, но хз.

Задать вопрос по ремонту только телефонов или планшетов можно мне в личную тачку

t.me/rfon_bot

Причём китайское по типу techo, infinix, Sony, blackberry, Nokia и любой планшет от ноунейминговых компаний в ремонт НЕ БЕРУ.

Ноуты, видеокарты, часы и наушники не делаю!

Переклейкой и полировкой стекла не занимаюсь!

Канал с анонсом таких постов и прочими радостями тут:

https://t.me/rfonservice

Глючный ютуб с видеокарточками моих ремонтов тут:

https://www.youtube.com/@Rfon

Инста пока шевелиться не собирается, и так на одного слишком много соц.сетей, но если интересно, то вот:

https://www.instagram.com/__rfon

Туда писать ничего не нужно, я там не отвечаю, лень VPN врубать)

А по сверхважным вопросам зовите меня тут по призыву @R.Fon

Увидимся))

Даров.

Сегодня будет ремонт яблочка после сервиса, а именно древний iphone 11

Открываю и...

Ёбаный ты нахуй...

Всё что можно китайское. Даже корпус пиздец. Весь разваливается...

А что тут у меня?

Вот эт хорошо, но не уважаемо)

Шлейф кнопки ориг стоит 500р к слову, но искать путей джедайских лёгких нам не дано, но будем считать, что так и было.

Что дальше?

Подсветка отремонтирована от души... Или дилетанский ремонт: сделаю меньше - хапну больше

Вернее это даже не ремонт, ведь перемычка на предохранителе отработает как проводник и прилетит уже в микросхему управления драйвера подсветки, а там уже есть i2c2 шина, которая идёт в процессор... И телефон может повиснуть в бесконечное яблоко...

Но всё это меркнет и бледнеет перед этим

Тут должна быть гильза, в которую всадили винт при окончательной сборке по самое хорошо, предварительно "качественно" отремонтировав подсветку.

А дисплей тут тоже китайский с непонятно какими светодиодами на подсветке. Ну в общем. Вопрос времени.

Я не вижу перспективы ремонта этой доски, тем более тут важны данные как я и предполагал, поэтому снимаю необходимое для переноса на другую доску

Чип памяти , чип шифровки ARB

И процессор

Без этого рабочего комплекта данные не восстанавливаются!

Очищается и готовится для пайки на донора

С донора выпиливается чип памяти и отсек для доступа к ARB

Чистится и припаивается.

Далее на обратной стороне готовится проц

Пока плата горячая, убирается припой в месте посадки рамы ибо слипшиеся сопли могут мешать запуску

И быстро замораживается

Сразу проверка пайки на реакцию холодом.

Проверяется запуск.

Но это не всё. Для iphone 11 не достаточно перекинуть верх платы и слить данные, так как через нижнюю плату проходит шина i2c3, на которой висит микрофон рядом с основной камерой и процессор будет перезагружать телефон, так как система самодиагностики не сможет его найти и после каждого перезапуска будет искать снова и снова, поэтому надо нацепить ещё и ранее заменённую нижнюю доску с чипом nfc, так как без него система рухнет в восстановление системы и может быть уже проблема с последующим поиском неисправности, если в процессе 20 минутного восстановления начнутся перезагрузки.

Осталось за малым - раскатать шары на раме и спаять платы.

После проверки заработало абсолютно всё, кроме основной камеры.

Про подкидывание рабочих сборок фейса и основных камер не спрашивайте, это первое, что делается.

Далее сделал замеры на коннекторах - порядок.

Распаял платы заново и шатнул с придавливанием проц - никого.

Психанул и заново перенёс комплект ещё на одну плату и вывод - процу пиздец, поэтому оставляю как есть. Данные схоронены - далее забота накосячившего сервиса.

Перенесут данные на новую рабочую плату и выдадут клиенту.

Собираю как обычно

В комплекте отправляю старую плату

Вот так на ровном месте при вкручивании винта можно попасть на 15к мне и ещё на рабочего донора тысяч за 15-20, ведь клиент хотел не только данные, а ещё и телефон.

Хотя с таким набором китайского конструктора буду постоянно какие то проблемы, но мне это без разницы, свою задачу я выполнил.

А всего то принесли сервису подсветку отремонтировать)

Ну ничего, проёбки у всех бывают, главное как правильно вывезти это перед клиентом.

Тут сервис расходы берёт на себя, вот это уважаемо.

Про свои промахи я промолчу, тоже как не заебётся на ровном месте и поехал в минусовой ремонт. Ну ничо, минус сегодня - завтра плюс)

А задать вопрос по ремонту только телефонов или планшетов можно мне в личную тачку

t.me/rfon_bot

Причём китайское techo, infinix, Sony, blackberry, Nokia и любой планшет от ноунейминговых компаний в ремонт НЕ БЕРУ.

Ноуты, видеокарты, часы и наушники не делаю!

Переклейкой и полировкой стекла не занимаюсь!

Канал с анонсом таких постов и прочими радостями тут:

https://t.me/rfonservice

Глючный ютуб с видеокарточками моих ремонтов тут:

https://www.youtube.com/@Rfon

Инста пока шевелиться не собирается, и так на одного слишком много соц.сетей, но если интересно, то вот:

https://www.instagram.com/__rfon

Туда писать ничего не нужно, я там не отвечаю, лень VPN врубать)

Прямая дичка:

t.me/RFon_service

А по сверхважным вопросам зовите меня тут по призыву @R.Fon

Увидимся))
