Ne555

20 постов сначала свежее
7
sergsv1
2 месяца назад

Простая зарядка Аккумуляторов от Солнечной ПАНЕЛИ своими руками на NE555 и LM358⁠⁠

Простое и эффективное Зарядное устройство для Аккумуляторов от Солнечных ПАНЕЛЕЙ

Использование солнечной энергии становится всё более популярным среди радиолюбителей и энтузиастов альтернативной энергетики. Солнечные панели позволяют заряжать аккумуляторы в походных условиях, в загородных домах и на дачах без необходимости подключения к электросети. Однако для эффективного заряда необходимо специальное устройство, которое будет регулировать процесс зарядки, предотвращая перезаряд и разряд аккумулятора.

Простая зарядка Аккумуляторов от Солнечной ПАНЕЛИ своими руками на NE555 и LM358 Электроника, Электричество, Аккумулятор, Солнечная энергия, Солнечная батарея, Солнечные панели, Зарядное устройство, Блок питания, Ne555, Видео, YouTube, Длиннопост

В этой статье рассмотрим простое и надёжное зарядное устройство, которое можно собрать своими руками, используя доступные компоненты. Оно предназначено для зарядки свинцово-кислотных (SLA), гелевых (Gel) и AGM-аккумуляторов, но при желании его можно адаптировать для работы с литий-ионными элементами.

Принцип работы зарядного устройства

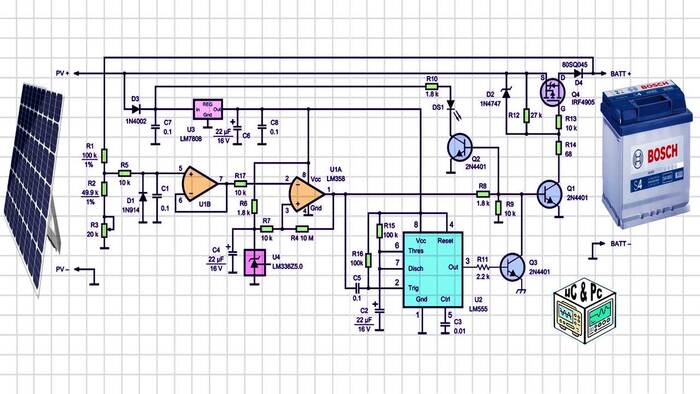

На рисунке представлена принципиальная схема зарядное устройство от солнечных панелей.

Зарядное устройство выполняет две основные функции:

  1. Регулирует подачу напряжения от солнечной панели к аккумулятору, поддерживая оптимальный зарядный ток.

  2. Отключает зарядку при достижении нужного уровня заряда, предотвращая перезаряд и продлевая срок службы аккумулятора.

Для этого в схеме используются следующие ключевые элементы:

  • MOSFET-транзистор IRF4905 – управляет подачей тока на аккумулятор.

  • Диод Шоттки 80SQ045 – предотвращает разряд аккумулятора в ночное время через солнечную панель.

  • Операционный усилитель LM358 – контролирует напряжение на аккумуляторе и включает/отключает зарядку.

  • Таймер LM555 – используется для предотвращения ложных срабатываний и стабилизации работы схемы.

Теперь разберёмся, как именно работает схема.

1. Контроль напряжения на аккумуляторе

Основная задача схемы – отслеживать уровень заряда аккумулятора и управлять подачей тока. Для этого используется операционный усилитель LM358.

  • Напряжение аккумулятора поступает на вход ОУ через делитель напряжения, состоящий из резисторов.

  • Входной сигнал сравнивается с опорным напряжением, которое задаётся стабилитроном.

  • Если напряжение на аккумуляторе ниже порогового значения (например, 12,5 В для 12-вольтового аккумулятора), выход ОУ активируется и включает полевой транзистор IRF4905.

Таким образом, транзистор начинает пропускать ток от солнечной панели к аккумулятору, и процесс зарядки начинается.

2. Отключение заряда при достижении полного заряда

Когда аккумулятор заряжен, его напряжение повышается, и в какой-то момент оно превышает заданный порог (например, 14,4 В). В этот момент операционный усилитель изменяет своё состояние, отключая полевой транзистор, и подача тока прекращается.

Чтобы избежать «дребезг» контактов (частого включения и отключения зарядки при переходе порогового уровня), используется таймер LM555. Он создаёт небольшую задержку перед отключением заряда, обеспечивая стабильную работу схемы.

Как сделать Стабилизатор тока на LM317 с плавной регулировкой

3. Защита от разряда через солнечную панель

Ночью, когда солнечная панель не вырабатывает энергию, аккумулятор может начать разряжаться через неё. Чтобы этого не происходило, в схеме используется диод Шоттки 80SQ045.

  • Этот диод пропускает ток в одном направлении – от панели к аккумулятору, но не даёт току идти в обратную сторону.

  • Благодаря малому падению напряжения (около 0,3–0,5 В) он минимально снижает эффективность зарядки.

Таким образом, аккумулятор остаётся заряженным, даже если солнечная панель не работает.

4. Визуальная индикация

Для удобства в схеме предусмотрен светодиодный индикатор, показывающий процесс зарядки.

  • Если зарядка идёт, светодиод горит.

  • Если аккумулятор полностью заряжен и зарядка отключена, светодиод гаснет.

Это позволяет контролировать работу устройства без использования мультиметра.

Настройка и тестирование

Перед подключением устройства к реальному аккумулятору рекомендуется проверить его работу:

  1. Настроить пороговое напряжение отключения с помощью подстроечного резистора R3.

  2. Проверить работу схемы на макетной плате, используя лабораторный блок питания вместо солнечной панели.

  3. Убедиться, что при достижении заданного напряжения зарядка действительно прекращается.

  4. Проверить защиту от разряда – убедиться, что без солнечного света ток не идёт обратно от аккумулятора.

После этих тестов можно смело подключать устройство к солнечной панели и аккумулятору.

Заключение

Представленное зарядное устройство – это надёжное и простое в сборке решение для зарядки аккумуляторов от солнечных панелей. Оно эффективно управляет процессом зарядки, предотвращая перегрев и перезаряд, а также защищает аккумулятор от разряда через панель в ночное время.

Главные преимущества этой схемы:

✅ Простота сборки и доступность компонентов.

✅ Эффективность работы без сложных микроконтроллеров.

✅ Автоматическое управление зарядкой и защита аккумулятора.

✅ Подходит для питания радиолюбительской аппаратуры, портативных устройств и автономных систем.

Если вы хотите использовать солнечную энергию для питания своих проектов, такое устройство станет отличным решением!

Показать полностью 1 1
[моё] Электроника Электричество Аккумулятор Солнечная энергия Солнечная батарея Солнечные панели Зарядное устройство Блок питания Ne555 Видео YouTube Длиннопост
1
2
ShuricU
ShuricU
1 год назад

Генератор звука на микросхеме NE555⁠⁠

В этом видео показан процесс генерации звука на разных частотах используя микросхему NE555 Ссылка на схему: https://shuricu.space/ne555.jpg Ссылка на онлайн калькулятор частоты: https://www.xarg.org/tools/ne555-astable-circuit-calculator/

Генератор звука на микросхеме NE555 Электроника, Ne555, Техника, Видео, YouTube
Показать полностью 1
Электроника Ne555 Техника Видео YouTube
0
72
ShuricU
ShuricU
1 год назад

Микросхема NE555: Работа с частотой и получение синусоидального сигнала⁠⁠

В этом видео показан процесс получения синусоидального сигнала от прямоугольного импульса микросхемы NE555.

Схема вставленная в видео.

Ссылки: Расчет частоты микросхемы Ne555

https://www.xarg.org/tools/ne555-astable-circuit-calculator

Расчет LC фильтра

https://www.digikey.com/en/resources/conversion-calculators/...

https://www.learningaboutelectronics.com/Articles/LC-resonan...

Показать полностью
[моё] Электроника Ne555 Синусоида Техника Микросхема Видео YouTube
12
7
sergsv1
2 года назад

Как сделать Двухполярный Блок ПИТАНИЯ на Таймере NE555 из Однополярного Блока ?⁠⁠

Понадобился Двухполярный Блок ПИТАНИЯ

Я думаю всех кто увлекается радиоэлектроникой периодически сталкивается с тем что для питания какой-то схемы или части схемы, требуется Двухполярный Блок ПИТАНИЯ.

Как сделать Двухполярный Блок ПИТАНИЯ на Таймере NE555 из Однополярного Блока ? Электроника, YouTube, Электрика, Блок питания, Шим, Преобразователь, Ne555, Радиолюбители, Радиоэлектроника, Радиотехника, Импульсный бп, Видео, Длиннопост

Схем на просторах интернета существует много. Есть даже очень простые. Включающие в себя только резисторы и конденсаторы.

Как сделать Двухполярный Блок ПИТАНИЯ на Таймере NE555 из Однополярного Блока ? Электроника, YouTube, Электрика, Блок питания, Шим, Преобразователь, Ne555, Радиолюбители, Радиоэлектроника, Радиотехника, Импульсный бп, Видео, Длиннопост

DC DC преобразователь

Немного сложнее с добавлением ещё пару транзисторов. Но не все очень простые схемы адекватно работают.

А есть очень сложная и запутанные схемы. Которую собрать для начинающего электронщика не всегда под силу.

И поэтому надо выбирать что-то оптимальное — среднее. Желательно под свои конкретные задачи.

Зачем например собирать мощный двухполярный блок питания для вашего устройства. Если второе напряжение используется только для питания например операционного усилителя  или какого-нибудь другого устройства с низким потреблением.

Бывают такие задачи когда питающие напряжения несимметричные и отличаются друг от друга.

Один из вариантов как сделать двухполярный блок питания

Один из методов как из однополярного блока питания сделать двухполярный. Это использование DC DC преобразователя на отрицательное напряжение.

Подключается он как обыкновенный потребитель к источнику питания. А на выходе мы получаем дополнительное напряжение. Как изображено на блок-схеме.

Как сделать Двухполярный Блок ПИТАНИЯ на Таймере NE555 из Однополярного Блока ? Электроника, YouTube, Электрика, Блок питания, Шим, Преобразователь, Ne555, Радиолюбители, Радиоэлектроника, Радиотехника, Импульсный бп, Видео, Длиннопост

Некоторые скажут. Зачем тогда городить самому этот dc-dc преобразователь. Если можно использовать готовые китайские модули.

  • Во-первых большинство из них на выходе имеют положительную полярность. А нам нужна отрицательная.

  • Во-вторых интересно же самому что-то попробовать сделать своими руками. И разобраться как это работает.

Реализация Блока Питания на NE555

И тут нам поможет очень популярная и дешёвая микросхема таймер ne555. И схема, чтобы собрать на ней задающий генератор прямоугольных импульсов, очень проста. И всего лишь имеет три дополнительных Радиодетали. Два резистора и один конденсатор.

И мы получаем полнофункциональный ШИМ контроллер. Который можем использовать для  дальнейших своих целей.

Как сделать Двухполярный Блок ПИТАНИЯ на Таймере NE555 из Однополярного Блока ? Электроника, YouTube, Электрика, Блок питания, Шим, Преобразователь, Ne555, Радиолюбители, Радиоэлектроника, Радиотехника, Импульсный бп, Видео, Длиннопост

Простая схема — Генератор на ne555

Хотя с таким же успехом можно взять и готовый китайский модуль.

Как сделать Двухполярный Блок ПИТАНИЯ на Таймере NE555 из Однополярного Блока ? Электроника, YouTube, Электрика, Блок питания, Шим, Преобразователь, Ne555, Радиолюбители, Радиоэлектроника, Радиотехника, Импульсный бп, Видео, Длиннопост

Готовый Модуль — Генератор на ne555

Остаётся добавить несколько радиодеталей и наша схема готова.

Использовать мы будем два электролитических конденсатора. Один как разделительный, другой как фильтрующий. Ещё нам понадобятся два диода и один стабилитрон.

Собираем это всё по схеме приведённой ниже:

Как сделать Двухполярный Блок ПИТАНИЯ на Таймере NE555 из Однополярного Блока ? Электроника, YouTube, Электрика, Блок питания, Шим, Преобразователь, Ne555, Радиолюбители, Радиоэлектроника, Радиотехника, Импульсный бп, Видео, Длиннопост

Dc-Dc преобразователь отрицательной полярности на ne-555

Как работает Dc Dc на таймере NE555

Нужное нам напряжение  отрицательной полярности мы получаем на стабилитроне.

Ниже изображены две осциллограммы на аноде и на катоде диода D1.

Как сделать Двухполярный Блок ПИТАНИЯ на Таймере NE555 из Однополярного Блока ? Электроника, YouTube, Электрика, Блок питания, Шим, Преобразователь, Ne555, Радиолюбители, Радиоэлектроника, Радиотехника, Импульсный бп, Видео, Длиннопост

На верхней осциллограмме представлен импульсный сигнал отрицательной полярности. На нижней этот же сигнал отфильтрованный конденсатором

Больше осциллограмм можно посмотреть ВИДЕО представленном ниже.

Номиналы радиодеталей представленных на схеме можно изменить. Их можно подбирать под ваши конкретные задачи.

По какому принципу это всё работает практически. С объяснениями и осциллограммами в разных точках схемы можно посмотреть в видео представленном ниже:

Показать полностью 6 1
Электроника YouTube Электрика Блок питания Шим Преобразователь Ne555 Радиолюбители Радиоэлектроника Радиотехника Импульсный бп Видео Длиннопост
1
102
Maks292003
3 года назад

Мощный ШИМ регулятор на NE555 своими руками⁠⁠

Всех приветствую, сегодня мы сделаем довольно популярную и мощную схему ШИМ регулятора мощности на микросхеме NE555.

У меня на ютуб канале на эту тему вышел видеоролик и я буду вам очень благодарен если вы посмотрите и оцените его.

Для начала давайте рассмотрим несколько способов регулировки мощности. Самый первый и самый надёжный регулятор это линейный способ регулировки.

Мощный ШИМ регулятор на NE555 своими руками Шим, Ne555, Регулятор напряжения, Регулятор оборотов, Электроника, Для начинающих, Своими руками, Электрика, Видео, Длиннопост

Отличным примером может послужить обычный переменный резистор, чем больше сопротивление резистора тем меньше ток будет на выходе. Но у него есть большой минус, а именно линейный режим работы. Всё лишнее напряжение перерабатывается в тепло. Допустим на нашем БП будет напряжение 30В, а на выходе у нас будет 12В и в качестве нагрузки будет лампочка, которая будет потреблять ток 3А. По не трудной формуле можно высчитать сколько ватт тепла будет выделяться на резисторе.

Мощный ШИМ регулятор на NE555 своими руками Шим, Ne555, Регулятор напряжения, Регулятор оборотов, Электроника, Для начинающих, Своими руками, Электрика, Видео, Длиннопост

P=(30-12)*3=53Вт тепла будет выделяться на резисторе. Сперва кажется, что эта цифра не очень большая, но на самом деле это огромная цифра и обычный переменный резистор сгорит за считанные секунды. Поэтому нам потребуется мощный резистор который сможет переварить такую мощность плюс должен быть еще запас по мощности. Данный способ годится только тогда когда между входом и выходом небольшая разница по напряжению.

Мощный ШИМ регулятор на NE555 своими руками Шим, Ne555, Регулятор напряжения, Регулятор оборотов, Электроника, Для начинающих, Своими руками, Электрика, Видео, Длиннопост

Следующий способ это DC-DC способ регулировки. КПД таких регуляторов уже намного выше и может быть даже выше 90%. Вникать в принцип работы схемы мы не будем, но скажу одно, если вам потребуется регулировать мощность мощных ламп и моторчиков, то этот способ тоже не очень сильно подойдёт так, как все ровно будут потери на дросселе, диоде и даже на конденсаторе.

Мощный ШИМ регулятор на NE555 своими руками Шим, Ne555, Регулятор напряжения, Регулятор оборотов, Электроника, Для начинающих, Своими руками, Электрика, Видео, Длиннопост

Также есть третий вид регулировки мощности, а именно ШИМ регулировка. КПД таких схем уже очень большой, связанно это с тем что всю нагрузку через себя пропускает только полевой транзистор у которого очень маленькое сопротивление, причём это всё работает в импульсом режиме. Внимание: первый и второй способ подойдёт для регулируемого БП, третий способ категорически не подходит.

Мощный ШИМ регулятор на NE555 своими руками Шим, Ne555, Регулятор напряжения, Регулятор оборотов, Электроника, Для начинающих, Своими руками, Электрика, Видео, Длиннопост

ШИМ — это широтно-импульсная модуляция. ШИМ регулятор преобразует постоянный сигнал в набор периодичных импульсов определённой частоты в нашем случае схема работает на частоте 27Килогерц но все ровно при регулировке скважности частота будет немного меняться в ту или иную сторону но на работоспособность схемы ну и на саму нагрузку это влиять не должно. ШИМ регулятор преобразует постоянный сигнал в набор периодичных импульсов определённой частоты в нашем случае схема работает на частоте 27кГц, но все ровно при регулировке скважности частота будет немного меняться в ту или иную сторону, но на работоспособность схемы ну и на саму нагрузку это влиять не должно.

Мощный ШИМ регулятор на NE555 своими руками Шим, Ne555, Регулятор напряжения, Регулятор оборотов, Электроника, Для начинающих, Своими руками, Электрика, Видео, Длиннопост

Если заполнение шима будет 50% то лампочка будет светиться в половину своей мощности, а моторчик будет крутиться в 2 раза медленнее.

Мощный ШИМ регулятор на NE555 своими руками Шим, Ne555, Регулятор напряжения, Регулятор оборотов, Электроника, Для начинающих, Своими руками, Электрика, Видео, Длиннопост

Сердцем схемы является микросхема NE555, она довольно дешёвая и найти её совсем несложно. Конденсатором на 1nf мы задаём рабочую частоту схемы, чем меньше номинал конденсатора тем выше будет частота и наоборот чем больше номинал конденсатора, тем ниже будет наша частота.

Мощный ШИМ регулятор на NE555 своими руками Шим, Ne555, Регулятор напряжения, Регулятор оборотов, Электроника, Для начинающих, Своими руками, Электрика, Видео, Длиннопост

На схеме также присутствует стабилизатор напряжения 7812 - он запитывает микросхему стабильным напряжением. Я использовал советский аналог КРЕН8Б она тоже стабилизирует напряжение в районе 12В.

Мощный ШИМ регулятор на NE555 своими руками Шим, Ne555, Регулятор напряжения, Регулятор оборотов, Электроника, Для начинающих, Своими руками, Электрика, Видео, Длиннопост

А если у вас нету стабилизатора на 12В то в принципе подойдёт любой другой стабилизатор напряжения, который стабилизирует напряжение от 6 до 18В.

Мощный ШИМ регулятор на NE555 своими руками Шим, Ne555, Регулятор напряжения, Регулятор оборотов, Электроника, Для начинающих, Своими руками, Электрика, Видео, Длиннопост

Всю нагрузку через себя пропускает мощный полевой транзистор irf2805, в принципе подойдут любые полевики. Но будьте в курсе что если вы купили радиодетали на Aliexspress то знайте что характеристики будут отличаться от заявленных параметров.

Мощный ШИМ регулятор на NE555 своими руками Шим, Ne555, Регулятор напряжения, Регулятор оборотов, Электроника, Для начинающих, Своими руками, Электрика, Видео, Длиннопост

Для начала мы собираем узел запитки самой микросхемы. Деталей не много всего навсего 2 конденсатора и 1 кренка. Подключаем блок питания на котором должно быть выставлено от 13 до 28В, проверяем есть ли напряжение на выходе. В моем случае должно быть примерно 12В если всё будет хорошо то дальше собираем часть генератора частоты.

Мощный ШИМ регулятор на NE555 своими руками Шим, Ne555, Регулятор напряжения, Регулятор оборотов, Электроника, Для начинающих, Своими руками, Электрика, Видео, Длиннопост

После того как собрали эту часть берём и снова проверяем схему. Если у вас есть осциллограф, то проблем никаких не будет, а если осциллографа нету, то можно использовать другой метод. Для проверки, нам потребуется динамик, которого мы подключаем к минусу и к 3 ноге микросхемы. Также потребуется увеличить номинал конденсатора на 1nf параллельно к нему можно подключить ещё один но уже на 10nf. Когда вы включите схему вы должны услышать писк, а когда начнёте крутить переменным резистором то частота поиска должна изменяться. После проверки вы смело можете припаять силовую часть схемы и можете быть уверены, что регулятор запуститься.

Мощный ШИМ регулятор на NE555 своими руками Шим, Ne555, Регулятор напряжения, Регулятор оборотов, Электроника, Для начинающих, Своими руками, Электрика, Видео, Длиннопост

При больших нагрузках полевик будет немного нагреваться поэтому желательно прикрутить небольшой радиатор. Но если нагрузка будет небольшая, то можно и не прикручивать его.

Мощный ШИМ регулятор на NE555 своими руками Шим, Ne555, Регулятор напряжения, Регулятор оборотов, Электроника, Для начинающих, Своими руками, Электрика, Видео, Длиннопост

С коллекторными моторами тоже идёт всё на ура. Но заметьте что если вы будете регулировать мощность мощных моторов то дополнительно на выход желательно припаять защитный диод который будет на себе сжигать всё пульсации которые выходят из моторчика.

Мощный ШИМ регулятор на NE555 своими руками Шим, Ne555, Регулятор напряжения, Регулятор оборотов, Электроника, Для начинающих, Своими руками, Электрика, Видео, Длиннопост

Также хочу сказать что напряжение после ШИМ регулятора не меняется, оно постоянное если на входе будет 15В то и на выходе будет 15В только оно будет пульсировать. Измерительные приборы принимают это как регулировку напряжения, но на самом деле это не так, а доказать это я смогу вам показав фото выше.

Данная схема мне очень понравилась и советую вам тоже её сделать. Запускается с первого раза и не требует никаких наладок. А на этом всё, надеюсь вам понравилась моя статья, также напомню что вначале есть ссылка на мой видеоролик не забудьте посмотреть это важно, всем пока.

Показать полностью 15
[моё] Шим Ne555 Регулятор напряжения Регулятор оборотов Электроника Для начинающих Своими руками Электрика Видео Длиннопост
35
4
Maks292003
3 года назад

Простой металлоискатель Пират на микросхеме К157УД2⁠⁠

[моё] Металлоискатель Пираты Числа Ne555 Своими руками Видео
15
317
hobbyelectronics
hobbyelectronics
4 года назад
Arduino & Pi

Простой тестер сетевого кабеля⁠⁠

В работе монтажника нет ничего хуже, чем проложить локальную сеть и понять что в одном из кабелей наблюдается обрыв. Решить эту проблему вам поможет этот простой тестер витой пары на простых и доступных компонентах.

Простой тестер сетевого кабеля Ne555, Utp, LAN, Печатная плата, Длиннопост, Электроника, Своими руками

Все что вам понадобится это немного «рассыпушных» элементов


✔ один таймер 555

✔ сопротивления 10К и 150К Ом

✔ один конденсатор 4700nF


✔ счетчик импульсов с декодером CD4017

✔ 9 светодиодов

✔ 9 одинаковых сопротивлений 62 — 330 Ом для них

✔ 9 быстрых диодов 4148


А так же разьемы RJ45 и USB Type B для подключения соответствующих кабелей.

Посмотрим на схему?

Простой тестер сетевого кабеля Ne555, Utp, LAN, Печатная плата, Длиннопост, Электроника, Своими руками

Тестер работает по очень простой логике. Сетевой кабель состоит из 8 проводов плюс иногда экран. Эти 9 соединений должны быть проверены одно за другим, иначе короткое замыкание между двумя проводами (или более) или обрыв будет не обнаружено.

Простой тестер сетевого кабеля Ne555, Utp, LAN, Печатная плата, Длиннопост, Электроника, Своими руками

В принципе схема представляет собой классическую схему бегущих огней с кабелем локальной сети между ними. Если один провод отсоединен, соответствующий светодиод не загорится. Если два провода имеют короткое замыкание, загораются два светодиода, и если провода перепутаны, то порядок зажигания светодиодов также будет перепутан.

Простой тестер сетевого кабеля Ne555, Utp, LAN, Печатная плата, Длиннопост, Электроника, Своими руками

Таймер 555 в этой схеме выполняет генератора. Сигнал с вывода 3 можно назвать тактовым.

Простой тестер сетевого кабеля Ne555, Utp, LAN, Печатная плата, Длиннопост, Электроника, Своими руками

Всякий раз, когда синхроимпульс поступает на тактовый вход 4017, счетчик увеличивает счет и активирует соответствующий выходной пин. Эта микросхема может посчитать только до 10. В нашем проекте нам нужно только от 0 до 8, поэтому 9-й выход с контакта 9 будет подан на сбрасываемый контакт 15. Подача высокого сигнала на пин 15 сбросит счетчик, и счет начнется с начала.

Простой тестер сетевого кабеля Ne555, Utp, LAN, Печатная плата, Длиннопост, Электроника, Своими руками

Теперь немного о том как работает тестирование. Скажем, на выходе 1 установлен высокий уровень, а все остальные контакты в низком уровне. Ток протекает через последовательный резистор и светодиод 1, параллельно установленный быстрый диод включен в обратном направлении и не оказывает влияния.

Простой тестер сетевого кабеля Ne555, Utp, LAN, Печатная плата, Длиннопост, Электроника, Своими руками

Поскольку все остальные выходы теперь имеют потенциал земли, поэтому все остальные параллельные диоды будут в прямом направлении. Поскольку контакты оконечной розетки соединены друг с другом, это завершит цепь, и светодиод загорится.

Простой тестер сетевого кабеля Ne555, Utp, LAN, Печатная плата, Длиннопост, Электроника, Своими руками

Плата получилась достаточно легкой, хотя и двусторонней. При желании схему легко выполнить на макетной плате.

Простой тестер сетевого кабеля Ne555, Utp, LAN, Печатная плата, Длиннопост, Электроника, Своими руками

Как всегда ссылка на проект в easyEda https://easyeda.com/kisly.va/lan-cable-tester

Показать полностью 8
[моё] Ne555 Utp LAN Печатная плата Длиннопост Электроника Своими руками
80
1716
GrafFrezer
GrafFrezer
4 года назад

Табуретка для товарища (электроника)⁠⁠

Товарищ скинул фото из тырнета с вопросом "смогеш?") А чё бы нет(ответил я) Ранее я ему уже делал рабочий [стол](Стол для "электронищика"!)

Табуретка для товарища (электроника) ЧПУ, Микросхема, Мастерская, Ne555, Рукоделие, Длиннопост, Своими руками, Табуретка
Табуретка для товарища (электроника) ЧПУ, Микросхема, Мастерская, Ne555, Рукоделие, Длиннопост, Своими руками, Табуретка

Обрисовал микросхему по чертежам (со поставил размеры) Решил делать из 20 мм. и 12 мм. фанеры. Накладки на торцы фрезернул из 16 мм мдф. Попалась капризная фанера (отправила пару новых фрез к проотцам).

Табуретка для товарища (электроника) ЧПУ, Микросхема, Мастерская, Ne555, Рукоделие, Длиннопост, Своими руками, Табуретка
Табуретка для товарища (электроника) ЧПУ, Микросхема, Мастерская, Ne555, Рукоделие, Длиннопост, Своими руками, Табуретка

Собирал на шпильки и полиуретановый клей.

Табуретка для товарища (электроника) ЧПУ, Микросхема, Мастерская, Ne555, Рукоделие, Длиннопост, Своими руками, Табуретка

"Полость" для облегчения конструкции! Оставил послание для потомков (прочесть можно только раскурочив табуретку.)

Табуретка для товарища (электроника) ЧПУ, Микросхема, Мастерская, Ne555, Рукоделие, Длиннопост, Своими руками, Табуретка

Склеил и стянул заглушки. К ним потом торцы крепил на много клея и финишные гвозди.

Табуретка для товарища (электроника) ЧПУ, Микросхема, Мастерская, Ne555, Рукоделие, Длиннопост, Своими руками, Табуретка

Шпакля, шлифовка, шпакля. Думаю для таких вещей надо использовать двух компонентную авто шпаклю(как советует Лихой топорь) а то акриловая для дерева дает усадку и обрабатывать ее паршиво. Но не исключает и жопорукость! Жопорукость тут основной элемент.

Табуретка для товарища (электроника) ЧПУ, Микросхема, Мастерская, Ne555, Рукоделие, Длиннопост, Своими руками, Табуретка
Табуретка для товарища (электроника) ЧПУ, Микросхема, Мастерская, Ne555, Рукоделие, Длиннопост, Своими руками, Табуретка

Первый слой покраски.

Табуретка для товарища (электроника) ЧПУ, Микросхема, Мастерская, Ne555, Рукоделие, Длиннопост, Своими руками, Табуретка
Табуретка для товарища (электроника) ЧПУ, Микросхема, Мастерская, Ne555, Рукоделие, Длиннопост, Своими руками, Табуретка

Не получилось сделать углубление как на оригинальной ne555 (коронка умерла

Табуретка для товарища (электроника) ЧПУ, Микросхема, Мастерская, Ne555, Рукоделие, Длиннопост, Своими руками, Табуретка

Маркировка и залачил все жирнее!

Табуретка для товарища (электроника) ЧПУ, Микросхема, Мастерская, Ne555, Рукоделие, Длиннопост, Своими руками, Табуретка

Вот такой повтор тырнетовской идеи у меня вышел.

Да простят меня профессионалы за добавления тега!

Табуретка для товарища (электроника) ЧПУ, Микросхема, Мастерская, Ne555, Рукоделие, Длиннопост, Своими руками, Табуретка
Показать полностью 14
[моё] ЧПУ Микросхема Мастерская Ne555 Рукоделие Длиннопост Своими руками Табуретка
77
Посты не найдены
О Нас
О Пикабу
Контакты
Реклама
Сообщить об ошибке
Сообщить о нарушении законодательства
Отзывы и предложения
Новости Пикабу
RSS
Информация
Помощь
Кодекс Пикабу
Награды
Команда Пикабу
Бан-лист
Конфиденциальность
Правила соцсети
О рекомендациях
Наши проекты
Блоги
Работа
Промокоды
Игры
Скидки
Курсы
Зал славы
Mobile
Мобильное приложение
Партнёры
Промокоды Biggeek
Промокоды Маркет Деливери
Промокоды Яндекс Путешествия
Промокоды М.Видео
Промокоды в Ленте Онлайн
Промокоды Тефаль
Промокоды Сбермаркет
Промокоды Спортмастер
Постила
Футбол сегодня
На информационном ресурсе Pikabu.ru применяются рекомендательные технологии
