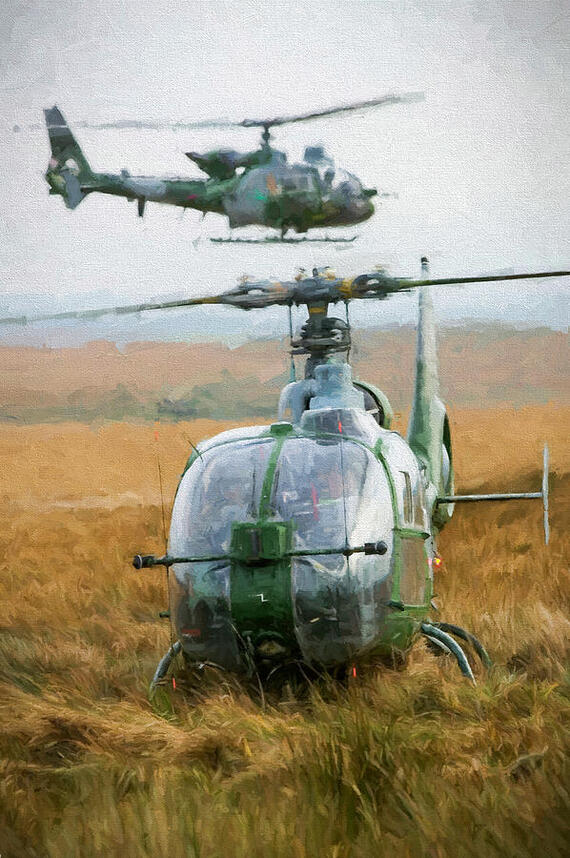

SA.342 Gazelle - многоцелевой легкий ударный вертолет, разработанный французской фирмой Aerospatiale (теперь Eurocopter France) на базе многоцелевого вертолета SA.341 Gazelle. Вертолет отличается от предшественника ГТД Astazou XIV и двумя узлами подвески для размещения оружия. Вертолет принят на вооружение в 1977 году. Вертолет поставлялся в Анголу, Абу Даби, Бурунди, Камерун, Китай, Кипр, Эквадор, Египет, Габон, Гвинею, Ирак, Ирландию, Кению, Кувейт, Иорданию, Ливан, Ливию, Морокко, Катар, Руанду, Сирию и Югославию. Активно применялся практически во всех военных конфликтах по всему миру.
Оснащенный двигателем Astazou XIVH мощностью 640 кВ, прототип SA 342 поднялся в воздух 11 мая 1973 года. Вертолет пришел на смену SA 341. Экспорт начался с гражданского SA 342J и военного SA 342К, последний вскоре был заменен на SA 342L с модернизированным фенестроном. Аналогичный вертолет для ALAT получил обозначение SA 342М. Начиная с 1 февраля 1980 года, было поставлено более 200 экземпляров, вооруженных четырьмя ПТУР НОТ и прицелом М397, который в начале 1990-х годов был заменен прицелом ночного видения Vivian.
Для войны в Персидском заливе 30 вертолетов было переделано в модификацию SA 342M/Celtic с парой управляемых ракет MATRA Mistral класса "воздух - воздух" на левом борту и прицелом SFOM 80. Заключительная модель ряда - вертолет SA 342М/АТАМ. Это обозначение получили 30 модифицированных экземпляров с четырьмя ракетами Mistral и прицелом Т2000. Вертолеты SA 342М оснащались двигателями Astazou XIVM с автоматическим пуском и имели максимальную взлетную массу 1900 кг, увеличивающуюся в боевых условиях до 2000 кг. Авиационное электронное оборудование включает в себя автопилот, а также автоматическую навигационную систему Nadir.
У Египта, Ирака, Марокко и Сирии были аналоги Gazelle, вооруженные ПТРК НОТ и пушкой, но экземпляры, построенные в бывшей Югославии фирмой SOKO, имели российское вооружение. После 132-х вертолетов модификации SA 341Н Partizan компания SOKO выпустила 170 SA 342L до 1991 году. Модификации включали в себя разведывательный SA 341L HERA и SA 342L GAMA, вооруженный четырьмя противотанковыми управляемыми ракетами АТ-3 "Sagger" и двумя ракетами от комплекса SA-7 "Grail", переделанными в ракеты воздушного боя, а также прицелом М334.
Вертолеты Gazelle эксплуатировали более 25 военных организаций в мире. До прекращения производства в 1995-1996 годах было выпущено более 1260 экземпляров, без вертолетов югославского производства.
Конструкция.
Вертолет выполнен по одновинтовой схеме, с рулевым винтом "фенестрон", одним ГТД и лыжным шасси.
Фюзеляж цельнометаллический, типа полумонокок. Основным силовым элементом является жесткая платформа, состоящая из двух продольных коробчатых лонжеронов и поперечных балок. К передней части платформы крепится фонарь остекления, к задней — хвостовая балка монококовой конструкции из алюминиевого сплава с обшивкой из слоистых панелей с сотовым заполнителем. На хвостовой балке установлены вертикальное оперение с рулевым винтом и стабилизатор. На платформе укреплена сварная рама из легкого сплава, к которой крепятся окна и двери кабина экипажа. К центральной части рамы, выполненной из легких слоистых панелей с сотовым заполнителем и содержащих багажный отсек и основной топливный бак, крепится главный редуктор. К задней части рамы, выполненной из KM, крепятся двигатель и хвостовая балка. Платформа для трансмиссии также выполнена из КМ. В кабине расположены два сиденья: спереди — для экипажа и общее сиденье, сзади — для трех пассажиров. С каждой стороны кабины имеется открывающаяся наружу дверь, сразу за которой/ расположена открывающаяся во внутрь дополнительная грузовая дверь. В полу кабины площадью 1.5м2, выполненном из слоистых панелей с сотовым заполнителем, имеются узлы для крепления груза. Доступ в багажное отделение осуществляется через заднюю перегородку или через вспомогательную дверь с правой стороны фюзеляжа. Кабина снабжена системой вентиляции, предусмотрена установка системы обогрева. Конструкция планера рассчитана на эксплуатацию в широком диапазоне температур: от -35 до +50°С. В военном варианте предусмотрено бронирование кабины экипажа.
Вертикальное оперение стреловидное с несимметричным профилем, установленным под углом к продольной оси хвостовой балки, создает боковую силу в полете для уравновешивания реактивного крутящего момента.
Стабилизатор прямоугольной формы в плане с перевернутым профилем, размахом 1.93м и площадью 1.8м2. На концах стабилизатора установлены шайбы, имеющие стреловидность по передней кромке.
Шасси лыжное крепится к фюзеляжу с помощью изогнутых стальных труб. Стойки лыж снабжены обтекателями. В задней части каждой лыжи может быть установлено колесо. Предусмотрена возможность установки поплавкового шасси. Колея шасси 2м.
Несущий винт трехлопастный с полужестким креплением лопастей. Втулка выполнена за одно целое с валом несущего винта, имеет горизонтальные и осевые шарниры (вертикальные шарниры отсутствуют). Колебания лопастей в плоскости вращения ограничены упругими элементами, имеющими слоистую конструкцию из металла и силиконового эластомера. Лопасти прямоугольной формы в плане, выполнены из КМ и включают лонжерон, обшивку и сотовый заполнитель; могут вручную складываться для хранения. Хорда лопасти 0.3м, профиль лопасти NACA 0.012, площадь лопасти 1.57м2, окружная скорость концов лопастей 208м/с. Тормоз несущего винта обычного типа.
Рулевой винт — вентилятор типа "фенестрон" диаметром 0.695м, с жестким креплением лопастей, установлен в кольцевом канале в вертикальном оперении. Фенестрон имеет 13 цельнометаллических лопастей, штампованных из легкого сплава. В конструкции осевых шарниров втулки использованы самосмазывающиеся подшипники. Нагрузки от центробежных сил воспринимаются торсионами.
Силовая установка. Двигатель установлен сверху фюзеляжа позади кабины и закрыт обтекателем. На сопле двигателя установлен дефлектор, уменьшающий тепловое излучение вертолета. Сухая масса двигателя — 160кг.
Трансмиссия состоит из главного редуктора (редуктор двигателя и несущего винта), расположенного впереди двигателя над задней частью кабины, промежуточного редуктора, расположенного над двигателем, редуктора рулевого винта и соединительных валов.
Топливная система включает два топливных бака общей емкостью 545л (один расположен под багажным отсеком). Предусмотрена установка дополнительного бака емкостью 200л в задней части кабины в перегоночном варианте. Запас масла 14.6л для двигателя и 3.5л для редуктора.
Система управления гидравлическая, с давлением 3.9Мпа, включает три гидроусилителя несущего винта, и гидроусилитель рулевого механического винта. В случае отказа гидроусилителей используется обычная механическая система управления. Электрическая система постоянного тока с напряжением 28В питается от генератора мощностью 4кВт, приводимого от двигателя и электрической батареи емкостью 40 А*ч. Система переменного тока с напряжением 28В питается от мотор-генератора с мощностью 0.5кВт, напряжением 115/200В и частотой 400 Гц.
Электронное оборудование. Дополнительное связное оборудование включает приемопередатчики дециметрового, метрового и коротковолнового диапазонов, переговорные устройства и приемники сигналов. Дополнительное навигационное оборудование включает радиокомпас, радиовысотомер и всенаправленный УКВ-маяк. Могут быть установлены оборудование для полетов по приборам и автопилот. На противотанковом варианте AS.342M могут быть установлены автопилот PA85G, автономная система навигации "НАДИР", доплеровский радиомаяк и оборудование для ночных полетов.
Вооружение может включать: два контейнера НАР калибром 70мм, две УР AS.12 класса "воздух-земля" с электродистанционной системой наведения и гидростабилизированным прицелом АРХ-334, четыре (шесть) ПТУР "Хот" с гиростабилизированным прицелом АРХ-379, два пулемета калибром 7.62мм или одну пушку GIAT калибром 20мм.
