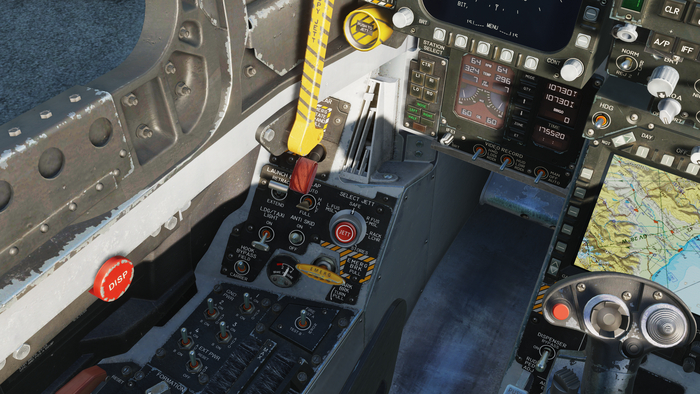

Поворотный переключатель имеет следующие положения: L FUS MSL, SAFE, R FUS MSL, RACK/LCHR и STORES. Положения L/R FUS MSL отвечают за сброс ракет с подфюзеляжных точек подвески. Положения RACK/LCHR и STORES предоставляют возможность ручного выбора точек подвески с помощью кнопок выбора точек подвески. Центральная кнопка JETT активирует электрические цепи сброса выбранного вооружения при условии, что шасси убраны и Включатель СУВ находится в положении ARM. Положение SAFE предотвращает любой выборочный сброс подвесного вооружения.

На ED форуме Blue73 сделал такой переключатель и я захотел повторить, всетаки интересное решение.

Стал разрабатывать модель под свои компоненты. В качестве галетного переключателя взял китайский 16мм в диаметре, а кнопку honyone pb13. Я хотел чтобы у кнопки был ход при нажатии и четкий клик.

Модель старался сделать как можно компактнее. В планах сделать кнопочную панель с различными органами управления.

Первым делом начал моделировать переключатель, подобрал габариты и сделал посадочное место под кнопку. Далее приступил к проектированию шестерен, для такого рода задач как моя, с помощью плагина шестерня создается за пару минут и не нужно вдаваться в детали. Проверил как шестерни пригодны для печати, нарезал в куре результат нормальный можно печатать.

Когда все было готово приступил к тестовым распечаткам с последующими корректировками размеров. Подогнал детали, смазал и собрал для проверки.

Сейчас после некоторой обкатки детали двигаются без каких либо заеданий, переключение происходит с одинаковым усилием.

Из минусов использование такой кнопки в таком виде не позволяет зафиксировать кнопку на одном месте. На колпачке нанесена надпись jett которая при повороте остается на месте, е меня кнопка вращается вместе с ручкой. Но хорошенько подумав можно и это будет решить.

Так же сделал несколько ручек для галетников, энкодеров или потенциометров.

3д принтер интересная штука, много чего можно создать полезного и просто для души.

Эти ручки и другие мои модели можно скачать на культе

Очередной проект для авиасимулятора DCS. В этот раз для вертолета Ка-50 Черная Акула.

Пульт управления УВ-26.

Пульт предназначен для управления системой постановки пассивных помех путем выброса

тепловых ИК патронов с целью защиты от ракет с тепловой головкой самонаведения (Игла, «Стингер», AIM-9, Р-60, Р-73 и т.д.).

Особой информации по пульту не нашел, поэтому делал на основании фоток из игры и подгонял под размеры начинки.

Контроллер Arduino micro, вывод данных через DCS BIOS. Для реализации проекта потребовалось разработать платы для 7-ми сегментного LED дисплея, кнопок и тумблеров.

Изначально подключил дисплей на макетной плате, вроде все получилось. После чего начал проектирование печатной платы.

Перебрался в easyeda для проектирования плат. Тут уже все наглядно и быстрее. Для исключения ложных срабатываний у кнопок и тумблеров(хотя тут не зачем было) установил rc фильтры. Долго провозился с обвязкой дисплея, старался сделать как можно компактнее и ремонтопригодным.

Схемотехник из меня конечно никакой, но все работает как надо.

1. Индикационное табло. Индицирует цифровые индексы параметров выброса ловушек или остаток ловушек. Максимальное количество ловушек -128. В случае если переключатель находится в положении ПРОГР – первый числовой индикатор показывает кодовое число СЕРИЯ, второй числовой индикатор показывает кодовое число ЗАЛП и третий числовой индикатор показывает кодовое число ИНТЕРВАЛ.

2. Лампа - индикатор выбора блоков выброса ловушек левого борта.

3. Трехпозиционный переключатель БОРТ для выбора к работе блоков ловушек левого, правого или обоих бортов.

4. Кнопка СЕРИЯ. Устанавливает количество серий залпов. Количество устанавливается кодовым числом из ряда 1…4,5(12),6,7(15),8. Для всех кодовых чисел, кроме 0, 5 и 7 количество серий равно кодовому числу. Для кодового числа 5 - количество серий 12,

для кодового числа 7 - количество серий 15. При установке кодового числа 0 происходит непрерывный выброс всего комплекта ловушек.

5. Кнопка ЗАЛП. Устанавливает количество патронов в залпе. Количество устанавливается кодовым числом из ряда 1…8.

6. Кнопка СТОП. Останавливает работу системы выброса ловушек.

7. Лампа - индикатор выбора блоков выброса ловушек правого борта.

8. Переключатель НАЛИЧИЕ – ПРОГР. В положении НАЛИЧИЕ на индикационное табло выводится количество оставшихся ловушек, в положении ПРОГР индицируются кодовые числа параметров выброса ловушек.

9. Кнопка ИНТЕРВАЛ. Устанавливает интервал между залпами. Значение интервала устанавливается кодовым числом из ряда: 1…6,7(0,25),8,9(0,5). Для всех кодовых чисел, кроме 0, 7 и 9 значение интервала в секундах равно кодовому числу. Для кодового числа 7 – значение интервала 0,25 с, для кодового числа 9 – значение интервала 0,5 с. При выборе кодового числа 0 значение интервала равно 0,125 с.

10. Кнопка СБРОС ПРОГР. Сбрасывает параметры набранной программы выброса ловушек в значения по умолчанию 110.

11. Кнопка ПУСК. Запускает заданную программу выброса ловушек.

Примеры кодовых чисел:

110 – серия 1, в залпе 1, интервал 0. При однократном нажатии на кнопку «Пуск»

будет произведен выброс одной ловушки в зависимости от положения трехпозиционного переключателя БОРТ. Если переключатель БОРТ находится в среднем положении, будет произведен выброс по одной ловушке с каждого борта. Это программа по умолчанию в системе постановки помех.

529 – серия 12 (смотри подсказку на кнопке), в залпе 2, интервал 0,5 (смотри под-

сказку на кнопке). При однократном нажатии на кнопку «Пуск» будет производить-

ся залп из 2-х ловушек, через каждые 0,5 секунды, 12 раз. Если переключатель

БОРТ находится в среднем положении, будет произведен выброс ловушек по этой

программе с обоих бортов.

Нужно купить краску подходящих цветов, покрасить кнопки. Еще есть мысль распечатать лицевые накладки из белого пластика, зашкурить и покрасить. Затем диодным лазером выжечь надписи и дорожки.

DCS World: AH-64D Apache Longbow - Нашлемная индикация

DCS World: AH-64D - Статус разработки

MFD для F-18 я сделал и в свободное время произвожу доработки.

А пока неспешно собираю себе кокпит и параллельно разбираюсь в возможностях игры. Так как городить какую-то кабину и подобное я не собираюсь. Выбор мой ограничивается стандартным набором рус, руд, педали, трекир и различными устройствами. К различным устройствам относятся например мфд которые я сделал. Устройства небольшие и функциональные, которые не плохо бы заиметь.

Началось все с кнопочной панели Stream Deck. Панель эта была выпущена для стримеров, но как показала практика подошла и игрокам. Кнопки у нее это дисплеи, на которые можно установить изображение, анимацию и назначить различные функции. Есть множество профилей для программ игр и т.д. Естественно начал колупать профиля, перерисовывать иконки на русский, сделал видео обои и т. д. Вначале я ее использовал просто как кнопочную панель.

А благодаря хорошим людям написавшим скрипты и софт, на дисплеи можно выводить различную информацию из игры. Игроки сделали много различных профилей для различных самолетов. Установил все необходимое, скрипты DCS BIOS, профиля и начал разбираться что куда и для чего.

Немного поковырявшись и разобравшись в программе. Доработал в профиле для ка-50 устройство выброса ложных тепловых целей УВ-26. А именно добавил, индикацию количества ЛТЦ, переработал тумблера выбора борта и программирования/остатка.

Начал разбираться с биосом

DCS BIOS облегчает вывод различных данных из игры на внешние устройства. С помощью него можно подключать различные устройства на микроконтроллерах ардуино к игре. Простые тумблеры, кнопки, для управления, диоды и дисплеи для вывода параметров на них и многое другое. Простые вещи может сделать любой без навыков программирования, а в остальном надо уметь программировать.

Первый тест как и с просто ардуинкой это диод и кнопка. В нашем случае диод загорается когда загорается лампа-кнопка предупреждения.

Далее подключил oled дисплей на котором отображаются различные параметры. Дисплей DED (Data Entry Display) показывает цифровое отображение данных систем связи, навигации и IFF (CNI). Вот тут уже сложнее, так как в программировании я ноль изменить шрифт, раздвинуть текст на весь экран я не могу.

Поэтому решил сделать что-то простое и нужное, выбор пал на LOCK/SHOOT индикатор для все того же F-18.

Данные табло дублируют сигналы на ИЛС и очень помогают пилоту при ведении плотного воздушного боя и маневрирования в режиме Воздух-Воздух для ракет AIM-9 Sidewinder, AIM-7 Sparrow и ВПУ когда голова пилота запрокинута вверх и времени на взгляд вниз у него нет. Индикаторы обеспечивают визуальную сигнализацию захвата цели радаром (лампа LOCK) и разрешение на применение вооружения (SHOOT light/SHOOT cue).
• Lock (Захват): Режим РНП – непрерывной пеленгации одиночной цели (STT - Single Target Track) и цель находится на максимальной дальности огневого решения (Rmax).
• Shoot (Огонь)/Постоянное свечение/Применение Ракеты: Цель захвачена и находится на максимальной дальности огневого решения.
• Shoot (Огонь) / Мигание / Ракета: цель захвачена и на дальности гарантированного поражения пуска.
• Shoot (Огонь)/ Постоянное свечение/ВПУ: Цель находится на дальности разрешенной стрельбы.
Светосигнальное табло ниже индикатора SHOOT обладает сверх ярким стробоскопическим эффектом и дублирует лампу ПР в условиях работы на солнце.

Цель стояла простая, сделать индикатор как можно проще в изготовлении, используя 3д принтер и минимум компонентов. Но индикатор должен максимально походить на оригинал. И начал работать над формой габаритами и компоновкой. Корпус получился небольшой, внутри устанавливается Arduino nano и светодиоды. Можно покрутить 3д модель https://autode.sk/3fN4Oq0

Сложности были с надписями, они должны светиться. Начал искать решение, проверил несколько вариантов. В итоге решение было найдено, подсветка надписей получилась достойной и схожей с оригиналом. Заказал пластик, электронику и стал печатать корпус.

Вышло неплохо, корпус легко собирается, для сборки электронной части нужно иметь минимум навыков и оборудования. Программируется также просто, скопировал код из DCS-BIOS и вставил в Arduino IDE.

Для первых тестов написал если можно так сказать код для проверки подсветки. Коряво но код работает и тест меня порадовал.

Когда было все готово скопировал нужный код из DCS BIOS и записал на ардуинку, для использования в игре. Как видно для такого устройства ничего не надо знать, просто скопировал вставил и готово.

Запустил игру и протестировал уже в реалиях игры. К сожалению вебкамера не передает реальную картинку.
