AutoCAD

С этим тегом используют

Помощь Проектирование Чертеж Работа Инженер 3D моделирование Черчение Все
382 поста сначала свежее
21
Andre.E6Z
Andre.E6Z
2 года назад
Лига электриков

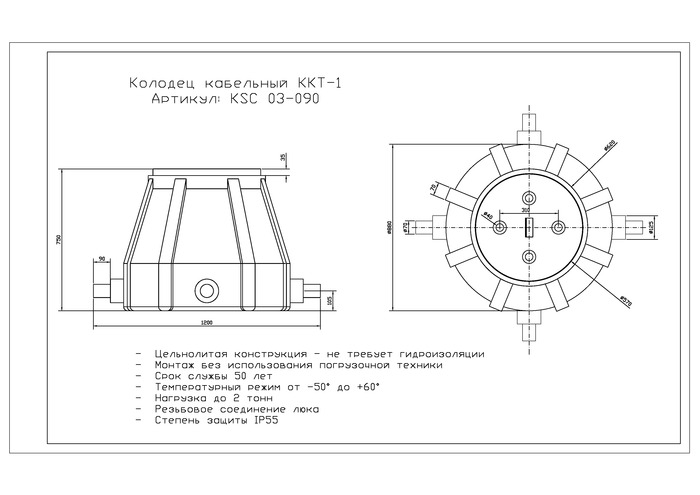

Колодец кабельный ККТ-1 с ответвительной муфтой Raychem⁠⁠

Ну раз пошла такая тема, вот ещё готовый чертеж. Исходник в *dwg 2013 здесь и здесь

Это скорее эскиз, чем полноценный чертеж. Не законченный проект электроснабжения коттеджного поселка. Заказчик очень хотел, чтобы все ЛЭП были в земле. Вопрос: как делать отпайки от магистрали? Обычно ставится металлический кабельный киоск. Предложил им вот такой вариант. Отпайка реализуется специальной отпаечной муфтой Raychem. Вообще, ККТ-1 обычно используется для сетей связи, но почему бы и для электросетей не применить? Критика приветствуется.

Колодец кабельный ККТ-1 с ответвительной муфтой Raychem Чертеж, AutoCAD, Кабель, Колодец, Муфта, Кабельный ввод, Киоск, Длиннопост
Колодец кабельный ККТ-1 с ответвительной муфтой Raychem Чертеж, AutoCAD, Кабель, Колодец, Муфта, Кабельный ввод, Киоск, Длиннопост
Колодец кабельный ККТ-1 с ответвительной муфтой Raychem Чертеж, AutoCAD, Кабель, Колодец, Муфта, Кабельный ввод, Киоск, Длиннопост
Колодец кабельный ККТ-1 с ответвительной муфтой Raychem Чертеж, AutoCAD, Кабель, Колодец, Муфта, Кабельный ввод, Киоск, Длиннопост
Колодец кабельный ККТ-1 с ответвительной муфтой Raychem Чертеж, AutoCAD, Кабель, Колодец, Муфта, Кабельный ввод, Киоск, Длиннопост
Показать полностью 5
[моё] Чертеж AutoCAD Кабель Колодец Муфта Кабельный ввод Киоск Длиннопост
16
babka1907
babka1907
2 года назад

Перенес папку с установлкнным автокадом и что делать?⁠⁠

Перенес папку с установленной программой(вырезать/вставить) на другой жесткий диск.

После этого программа не запускалась.

Далее удалили программу, но при установке новой версии в любое место, вылетают ошибки, либо программа не запускается.

Подскажите, что сделать можно? Как очистить комп от ранее установленного автокада? CCleaner не помог, программы по полному удалению не помогли, сносить винду не вариант

[моё] AutoCAD IT Текст Нужен совет
12
21
Solo.b
Solo.b
2 года назад

Очень странное собеседование⁠⁠

Очень странное собеседование Собеседование, AutoCAD, Странности, Некомпетентность, Длиннопост

На неделе довелось побывать на собеседовании в небольшой компании по производству металлических конструкций. На должность чего-то типа проектировщиа AutoCad. (У местных называется Dessinateur projeteur)

Дама с рецепшена проводит меня в небольшую комнату с широким столом по центру. За каждым из трёх сторон стола, сидят мужики с ноутбуками. (Видимо их рабочие места). За свободную сторону стола приглашают присесть меня.
К собеседованию я подговился как надо. Взял с собой своё резюме, диплом, документ подтверждающий квалификацию и тд. Не в первый раз, и в принципе в курсе как всё работает.
Мужик напротив начал диалог с "рекламы" своей фирмы и рассказал чем именно они занимаются и что требуется от меня. Стандартное действо, после чего по идее речь должна была перейти ко мне, дабы я мог рассказать о себе и своих навыках, ну и в последнии ответить на имеющиеся вопросы.
Однако, последовал следующий диалог:
Р - работодатель, я - йа

Р: - У вас есть компьютер?
Я: - Да, конечно.
Р: - Можете его принести сюда?
Я: *Не совсем понимая сути вопроса* - Нет, ведь это персональный компьютер, он слишком большой.
Р: - Ох, я думал у вас ноутбук. А с ПК точно не получится?
Я: - Конечно нет, это же мой личный компьютер. Да и зачем его сюда приносить?
Р: - Не берите в голову, мы попытаемся найти что-нибудь здесь. *Обращается к коллегам с вопросом получится ли найти ноутбук для меня*
Уловив момент пытаюсь немного рассказать о себе. Выслушав меня они игнарируют сказанное мной и задают следующий странный вопрос:
Р: - У вас имеется лицензионная версия AutoCad?
(Для справки: AutoCad это программа для двухмерного и трёхмерного проектирования и черчения, разработанная компанией Autodesk. Пример на фото.)
- Нет, лицензионная рабочая версия мне всегда предоставлялась компаниями на которые я работал.

Спустя ещё некоторое время и ответив на пару вопросов собеседование закончилось. Ничего из приготовленных мной документов их не заинтересовало.
Но вот под конец они задали ещё один смутивший меня вопрос:
Р: - Когда вы готовы выйти на работу?
Я: - В данный момент я не работаю. Так что сразу.
Р: - Можете начать сегодня?
Чесно говоря не не нашёлся, чем ответить на этот вопрос. Была середина рабочего дня. Не было подписано никакого договороа или контракта. Ими так же не было подтверждено наличие у меня необходимых навыков и много чего ещё. К счастью отвечать мне и не пришлось. Один из его присутствующих коллег упомянул о необходимых процедурах, и тогда Р решил отложить начало работы до следующего понедельника. Обещав, что со мной свяжутся по эмейлу.

И вот сижу я с кучей вопрос без ответов.
Разве работодатель не должен обеспечить рабочее место и все необходимые для работы инструменты? Не опасно ли оставлять данные компании на личном компьютере работника? Не кажется ли необходимым удостовериться в навыках нового работника, перед его наймом? И тд.

Лично для меня это был первый опыт столь непрофессионального отношения к собеседованию:). Наверняка у пикабушников есть истории куда жёстче.
Не знаю важно ли это, но упомяну что дело обстояло в Бельгии.

Показать полностью
[моё] Собеседование AutoCAD Странности Некомпетентность Длиннопост
10
1514
Newbie2
2 года назад

Рамка по ГОСТу для Autocad⁠⁠

Каждый мужчина должен построить дом, посадить дерево и вырастить сына. А каждый проектировщик, должен еще и сделать свою рамку для чертежей.


Этот пункт я выполнил и представляю вам рамку, которая заполняется автоматически из свойств документов.


Как это работает. У любого dwg-файла можно создать свойства документа и потом ссылаться на них.

Я создал все поля, которые используются в рамке. Пользователю остается их заполнить и все рамки, которые используются внутри файла - как в модели, так и на листах, получат эти свойства себе автоматически.


Для этого заходим в свойства чертежа:

Рамка по ГОСТу для Autocad AutoCAD, Ескд, Длиннопост

И заполняем нужные нам поля:

Рамка по ГОСТу для Autocad AutoCAD, Ескд, Длиннопост

Вуаля! Все рамки у нас автоматически заполнились. Остается заполнить только поле "Название чертежа" и порядковые номера листов. Если использовать рамки в пространстве листов, то там тоже много чего можно автоматизировать.

Рамка по ГОСТу для Autocad AutoCAD, Ескд, Длиннопост

Ну и сама рамка не абы какая. В ней собраны все форматы и штампы.

Рамка по ГОСТу для Autocad AutoCAD, Ескд, Длиннопост

А чтобы вообще удобно было, то самый распространенный у меня формат сделан еще и динамическим. Альбомную рамку А3 и А2 можно растягивать до нужного формата:

Рамка по ГОСТу для Autocad AutoCAD, Ескд, Длиннопост

Ну и разумеется - аннотативность тоже имеется.


В-общем пользуйтесь:


https://cloud.mail.ru/public/JudG/djCu1Rcx2

Показать полностью 5
[моё] AutoCAD Ескд Длиннопост
193
777DiMa777
2 года назад

Где можно научиться проектированию систем газоснабжения?⁠⁠

Всем привет! Вопрос к проектировщикам. Но кто понимает, тоже , пожалуйста, подскажите)
В общем освоил автокад по курсам на ютубе, теперь хочу продвигаться в сфере проектирования газоснабжения, но на ютубе нет никаких курсов и каких - либо видео по этому поводу. Прорыл Яндекс, там только платные курсы с ценой от 15000 руб. Так же поискал литературу, но новее 1990 года не нашёл к сожалению. Кто может подсказать, где можно продолжить обучение именно в проектировании газоснабжения?(только онлайн).
Заранее спасибо!

Где можно научиться проектированию систем газоснабжения? AutoCAD, Проектирование, Газ, Газификация, Газоснабжение, День проектировщика, Работа, Черчение, Проект, Компас-3D
AutoCAD Проектирование Газ Газификация Газоснабжение День проектировщика Работа Черчение Проект Компас-3D
21
2
zagvik
zagvik
2 года назад
Инженеры

Когда заказчик потребовал заполнить страницы паспорта на котел⁠⁠

Когда заказчик потребовал заполнить страницы паспорта на котел
[моё] Инженерия Странный юмор Ожидание AutoCAD
3
90
fartart
fartart
2 года назад
Работа с деревом
Серия Проекты в добрые руки. Чертежи для скачивания

Проект уличной доски для рисования мелом в добрые руки⁠⁠

Продолжение поста "Проект уличных шахмат и шашек в добрые руки".

Проект уличной доски для рисования мелом в добрые руки Fartart, Благоустройство, Архитектура, Free download, Проект, Дерево, Фанера, Бетон, Благотворительность, Смартфон, В добрые руки, AutoCAD, SketchUp (программа), Длиннопост

Пункт №2, доработанный и усложненный в реализации проект "деревянного смартфона" оформлен в PDF-альбом и доступен по ссылке.

Доска для рисования мелом на Яндекс.Диске

Подробности


Первый вариант был отнюдь не главным элементом площадки под окном, благоустройством которой я самовольно занимался три года.

Проект уличной доски для рисования мелом в добрые руки Fartart, Благоустройство, Архитектура, Free download, Проект, Дерево, Фанера, Бетон, Благотворительность, Смартфон, В добрые руки, AutoCAD, SketchUp (программа), Длиннопост

Даже не посвятил доске отдельного поста на Пикабу, хотя не стесняюсь писать про свои табуретки и мусорные ведра :) Но одна идея оказалась рабочей.

Проект уличной доски для рисования мелом в добрые руки Fartart, Благоустройство, Архитектура, Free download, Проект, Дерево, Фанера, Бетон, Благотворительность, Смартфон, В добрые руки, AutoCAD, SketchUp (программа), Длиннопост

Самые дешевые садовые фонарики на солнечных батарейках, врезанные в "крышу", работали до середины ночи даже спустя год после установки. Разумеется, без пластиковых рассеивателей, исчезнувших в первую неделю, свет диодов был крайне тусклым.

Проект уличной доски для рисования мелом в добрые руки Fartart, Благоустройство, Архитектура, Free download, Проект, Дерево, Фанера, Бетон, Благотворительность, Смартфон, В добрые руки, AutoCAD, SketchUp (программа), Длиннопост

Но доработанный проект предполагает не только лист оргстекла/поликарбоната, ограничивающий доступ к фонарикам снизу.


Для соответствия образу были добавлены декоративные кнопки по бокам, ящик для хранения за кнопками на главном экране, имитация фронтальной и основной камер (можно дополнить светильниками на батарейках) и даже наушники из цветочных горшков (или опять же светильников) и гофрированной пластиковой трубы D50 мм на каркасе из арматуры D6 мм.


От лавочки, добавленной в прототип лишь для обеспечения устойчивости, очень хотелось избавиться. Но даже плитный фундамент со стандартными по высоте закладными деталями (120 мм) не сможет обеспечить жесткое крепление конструкции 2х1 м ((ВхШ) и толщиной всего 325 мм.

Проект уличной доски для рисования мелом в добрые руки Fartart, Благоустройство, Архитектура, Free download, Проект, Дерево, Фанера, Бетон, Благотворительность, Смартфон, В добрые руки, AutoCAD, SketchUp (программа), Длиннопост

Решение принимал исходя из своих навыков. Возможно, оно не самое оптимальное. Просто сваркой владею плохо, с оцинковкой вообще работал всего один раз, и неудачно. На мой взгляд, выбранную конструкцию из уголков 30х30 и стандартных закладных L-образных опор для бруса 90х325х120 можно жестко собрать и на болтах. На крайняк пару раскосов добавить...


Короче говоря... Если проект вызовет у вас желание повторить - поделюсь всем своим опытом, проконсультируюсь с конструктором. Если понадобится - внесу изменения в проект и подготовлю к согласованиям. Бесплатно.
Проект уличной доски для рисования мелом в добрые руки Fartart, Благоустройство, Архитектура, Free download, Проект, Дерево, Фанера, Бетон, Благотворительность, Смартфон, В добрые руки, AutoCAD, SketchUp (программа), Длиннопост

Впервые открыто попрошу не жалеть плюсов. Разумеется, комментарий для минусов будет. Вдруг кому проект зайдет)


Спасибо.


Точнее, #спаВибо!

Показать полностью 6
[моё] Fartart Благоустройство Архитектура Free download Проект Дерево Фанера Бетон Благотворительность Смартфон В добрые руки AutoCAD SketchUp (программа) Длиннопост
17
38
Аноним
Аноним
2 года назад
Лига тыжпрограммистов

Продолжение поста «Перенос лицензии AutoCAD 2014 LT на другую ОС»⁠⁠1

Картинка с музыкой:

Продолжение поста «Перенос лицензии AutoCAD 2014 LT на другую ОС» Компьютерная помощь, AutoCAD, Активация, Лицензия, Текст, Ответ на пост
Компьютерная помощь AutoCAD Активация Лицензия Текст Ответ на пост
2
