156 постов сначала свежее
38
ivanbezin
ivanbezin
2 года назад
3D на A4

Выполненный заказ: "Вентиляционная решётка"⁠⁠

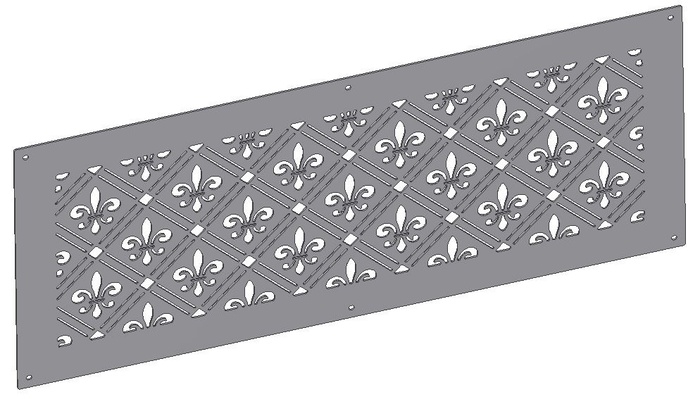

По фото узора и замéрам проёма были сделаны 3D-модель, чертёж и файлы лазерной резки для изготовления изделия:

Выполненный заказ: "Вентиляционная решётка" 3D, САПР, 3D моделирование, Чертеж, Металлообработка, Декор, Дизайн, Длиннопост
Выполненный заказ: "Вентиляционная решётка" 3D, САПР, 3D моделирование, Чертеж, Металлообработка, Декор, Дизайн, Длиннопост
Выполненный заказ: "Вентиляционная решётка" 3D, САПР, 3D моделирование, Чертеж, Металлообработка, Декор, Дизайн, Длиннопост

Готовое изделие:

Выполненный заказ: "Вентиляционная решётка" 3D, САПР, 3D моделирование, Чертеж, Металлообработка, Декор, Дизайн, Длиннопост

Наша группа в ВК: vk.com/3dnaa4

Заявку на создание 3D-моделей и чертежей можно оставить по ссылке: vk.me/3dnaa4

Показать полностью 3
[моё] 3D САПР 3D моделирование Чертеж Металлообработка Декор Дизайн Длиннопост
9
3
Login681
2 года назад

Помощь с червячной передачей⁠⁠

Доброе утро.
Заранее извиняюсь что не нашел нужную лигу.
Помогите пожалуйста подобрать червяк. Опыта работы с ними не шибко много, а практики вообще ноль. Константы так сказать на скрине, больше ничего к сожалению не известно. geartrax делает похожее с модулем 3,175 и коэф диаметра 8, но все равно не то. Да и чертеж потом не сделать. В приложении для компаса если вписывать 3,175 и 8 то выдает совсем другие размеры и внешний вид. Близжайшее это модуль 4.5 и кофф 8, но размеры по внутрянке и шаг не совпадает.

Помощь с червячной передачей Solidworks, Компас-3D, Механика, Помощь, САПР
[моё] Solidworks Компас-3D Механика Помощь САПР
8
4
psina.cocaina
psina.cocaina
2 года назад

Дорожная карта изучения САПР⁠⁠

Здравствуйте, уважаемые пикабушники


Я заинтересовался САПР, изучение начал с AutoCAD. И чем дальше я изучаю, тем больше становится понятно, что начинать нужно было с чего-то другого: вот тебе ГОСТы, здесь линия тонкая должна быть, эта муфта не выдержит, для балки вообще расчёты нужны, а тут фреза на ЧПУ не пройдёт...

В общем, у меня к вам просьба: может кто-нибудь накидать план изучения данной темы? От чертежа до готового изделия; CAD, CAE, CAM.... Литература может быть, курсы и т.д. Конечно, хотелось бы, чтобы выполняемые проекты были в средах Autodesk, но это не важно.

САПР AutoCAD Черчение 3D моделирование ЧПУ Помощь Инженерная графика Текст
22
8
WorkshopChizhik
WorkshopChizhik
3 года назад

Проектируем блок питания в SOLIDWORKS⁠⁠

[моё] Solidworks САПР Модели Обучение 3D моделирование Проектирование Видео YouTube
6
1067
MikhailDubko
3 года назад
Наука | Научпоп

Геометрическое ядро САПР программ нового поколения⁠⁠

Для начала немного истории, все программы автоматизированного проектирования в том или ином виде берут свое начало с конца прошлого тысячелетия, а именно:

Autocad - 1982 г.

Revit - 1997 г.

Tekla - 1966 г.

Компас  - 1997 г.

Allplan - 1982 г.

ArchiCad - 1986 г.

Solidworks - 1993 г.

И многие иные, даже сложные комплексы для расчетов такие как ANSYS и ABAQUS созданы в конце прошлого столетия.

Из отечественных можно еще выделить Renga , но она создается на старом ядре C3D компании АСКОН, а они в свою очередь создатели Компаса, поэтому это одно и тоже решение в разных обёртках.


Все данные САПР программы объединены одним общим принципом, они все создавались на основе одного принципа обработки информации - последовательного, это было следствием реалий тех времён, не существовало аппаратных устройств многопоточной обработки информации. Но времена идут, всё меняется , но не меняются геометрические ядра. В среднем на создание полноценной САПР программы уходит от 5 до 7 лет и довольного большого числа сотрудников - разработчики, тестировщики, консультанты и т.д. и в текущих реалиях ни одна из компаний разработчиков не пойдет на полноценную перепись с нуля своих геометрических ядер под многопоточные CPU и GPU. Конечно, программы обновляются с каждым годом, но все данные нововведения по сути косметические без глубокой оптимизации.


В прошлом году я разместил пост в котором продемонстрировал возможности Unreal Engine 5 при отображении многомиллиардно полигональной геометрии. В течении последнего года я вел разработку геометрического ядра которое сможет использовать многопоточную обработку на CPU - процессов требующих двойной точности, а на GPU - процессов где хватает и одинарной точности. Новые видео карты Nvidia - 3070, 3080, 3090 уже способны находить решения с двойной точностью на тензорных ядрах (они используются при обработки трассировки лучей в играх)  , но на данный момент у меня работа с данными ядрами на этапе экспериментов.


По сути получилось решение которое по производительности превышает любую программу выше в списке от 10 до 100 раз и более. И это касается любых действий, отображение графики, копирования, изменений, перемещений, подсчета материалов и т.д.:

https://www.youtube.com/watch?v=cmcsxwrDo3o

В моем решение используется ровно такой же подход как в Unreal Engine 5 в технологии nanite. При удалении камеры пользователя происходит постепенная эрозия геометрии и упрощение геометрии вплоть до отображения одного пикселя, что позволяет отображать многократно больший объем информации по сравнению с программами "пенсионерами". Но у технологии Nanite есть один большой минус, необходимо предварительное кэширование шейдерных текстур на жёсткий диск , в САПР это невозможно , поэтому мне пришлось данную технологию переработать под САПР и особенно под армирование строительных конструкций и впереди еще много работы.

Показать полностью 1
[моё] САПР Bim Многопоточность Видео YouTube
95
Mongoman
Mongoman
3 года назад

Вопрос к гуру NX⁠⁠

Приветствую.

Есть модель сборки в NX и её дерево. Как быстро перейти из дерева сборки к конкретной выбранной детали в дереве к её местоположению в 3D. Т.е. выбрал в дереве - показало в 3D и наоборот, кликнул в 3D модели показало в дереве (это работает но не всегда, в сгруппированных объектах и подсборках не показывает).

Есть ли такая возможность вообще?

в CATIA это по правой кнопке из любого положения работает..

Вопрос к гуру NX Siemens, Nx, САПР, 3D

и кто нибудь может дать на форум NXщиков ссылочку, на ссср3d ответа не нашел

[моё] Siemens Nx САПР 3D
3
3
Rabotushka
3 года назад

К постам о бесплатной доброте⁠⁠

Может найдется такой человек, который поможет установить программу SolidWorks?
Хочу использовать ее в качестве хобби и успокоения т.к очень нравится работать с чертежами и 3d моделированием на уровне хобби, но вот установить адекватно данную программу за 3 попытки не получилось (не силен в подобном, если честно).
P.s Знаю я про инструкции и торренты, только сегодня пытался поставить с рутрекера по инструкции, да вот только она не соответствовала тому, что выдавала программа установки

[моё] Без рейтинга Доброта Бесплатное обучение САПР Solidworks Проектирование Строительство Хобби Программа Компьютер Помощь Лига Добра Текст
25
117
Radioghost
Radioghost
3 года назад
Сила Пикабу

Помощь пикабушникам⁠⁠

Инженер технического обеспечения культурно массовых мероприятий.
AutoCAD, SketchUp, Solidworks(чуть-чуть), Vectorworks(чуть-чуть).
Световые консоли (Hog, ETC, GrandMA).
Микшерные пульты (Yamaha, Soundcraft, Digico и т.д.).
Протоколы передачи данных (OSC, MIDI, ArtNET, DMX, и все собственные протоколы производителей световых пультов).
Визуализаторы (Capture, Lightconverse).
Клиновые строительные леса (Layher - возведение сценических конструкций, это сейчас основная моя работа).
Системы ВКС (zoom, polycom и т.д.).
Если нужна помощь, не можете разобраться - напишите мне, я либо вам помогу сам, либо найду более компетентного специалиста.
t.me/SiberianStage
Красноярск

[моё] Сила Пикабу Помощь Концерт САПР Текст ДоброВспышка
31
