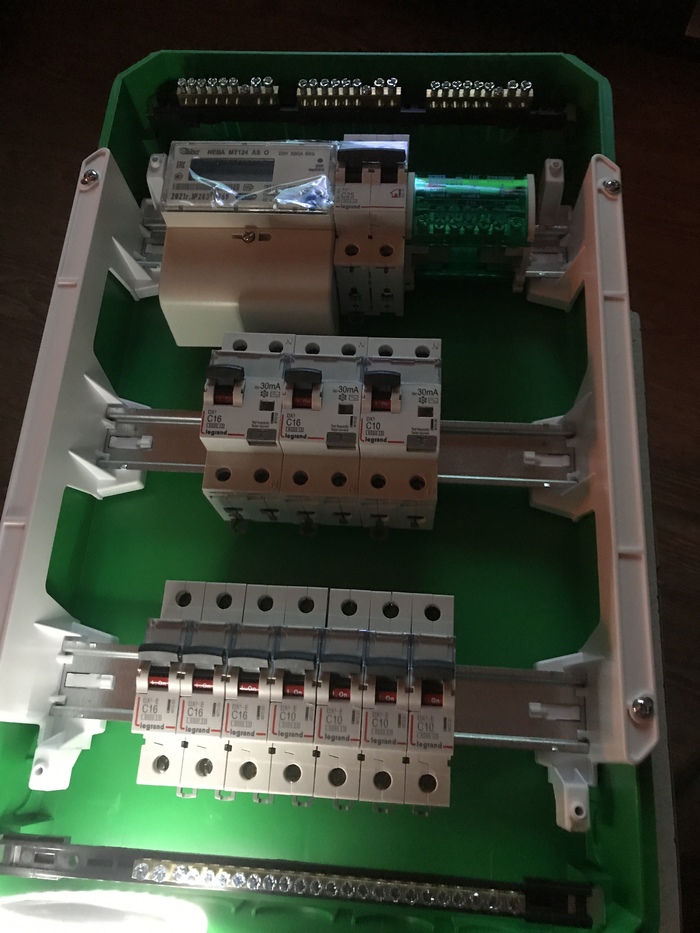

Три года назад установил в домашний электрощит реле контроля напряжения и тока.
Устройство безусловно полезное, но ...
Месяц назад заметил, что реле пишет странную ошибку.
И почему то как будто на паузе, хотя потребитель не отсоединен.
По производителю БАРЬЕР ничего путного не нашел, кантора то ли украинская то ли питерская, инструкций не нашел, разве что нашел почти полный аналог ADECS ADC-0111-40.
https://voltmarket.ua/sites/default/files/Instrukciya_po_eks...
https://mastergrad.com/forums/t203131-rele-napryazheniya-ade...
При нажатии на кнопку ПУСК-СТОП отсчет времени есть, а отключения нет...тааак - разбираем устройство и видим начинку.
Плату с клеммами подключения, реле, искрогасящий конденсатор, шунт с датчиком тока.
Это низковольтная часть, модуль управления, питается от 220 вольт, с понижением через резистор и конденсатор до 12 вольт.
60-ти амперное поляризованное реле на 12 вольт.
Высоковольная часть на плате, виден диодный мост, несколько транзисторных ключей, диоды, стабилитроны и резисторы с конденсаторами.
Датчик Холла или датчик тока "спрятался" внутри витка толстого провода "фазы".
Место где подключалась нейтрать N - текстолит грелся и пожелтел.
"вот таким тонким проводником подключена нейтраль" - подумал я, а потом понял, что это своего рода "плавкий предохранитель".
Хотя в схожем приборе, клеммы соединены с платой достаточно добротными канатиками.
https://mysku.ru/blog/russia-stores/72578.html
Еще немного высоковольтной части.
Схема, почти точно повторяющая мою.
Первым делом решил проверить работу поляризованного реле, поигрался с ним, меняя полярность замыкал и размыкал контакты - реле исправно!
Затем прозвонил резисторы на целостность и соответствие номиналам.
После проверил керамические конденсаторы на КЗ.
Выпаял с платы X2 конденсатор на 1 мКф, для замера его параметров, так как после кондера 220 вольт не шло на диодный мост.
Мне стало интересно, что же могло случиться с конденсатором, и я его "разобрал".
Кусачками - получилось правда не очень.
Из-за постоянной работы под напряжением, емкость конденсатора упала ниже положенной и стала 0.2 мКф, что в 5 раз ниже заявленной.
Виновник найден и был куплен в ближайшем магазине за 85 рублей.
https://www.chipdip.ru/product0/9000549318
После установки на плату, прибор снова в работе.
Установил в щитовую и включил все потребители в квартире - 29 ампер.
Ремонтируйте вещи самостоятельно, учитесь новому.
Спасибо за внимание!
