Изразцы

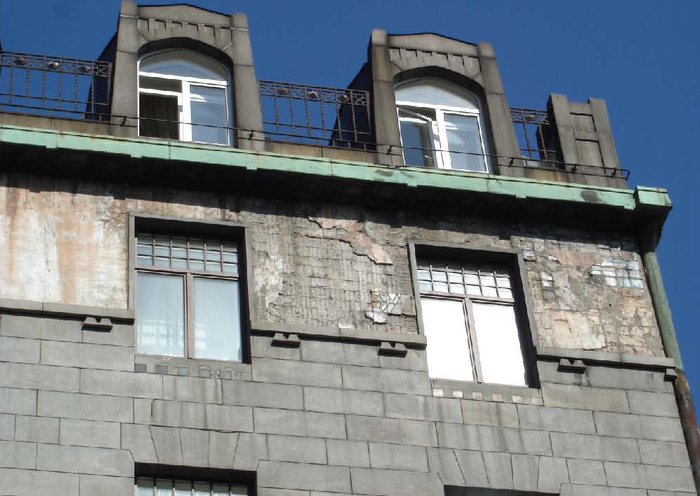

Жило-было керамическое панно Рериха на фасаде дома Страхового общества Россия., но на нем не хватало несколько изразцов. Точнее сказать, несколько изразцов на нем сохранилось, а остальные унесло течением времени:

Для ЛЛ сразу покажу итог наших трудов, ибо уважаю высокие стандарты этой уважаемой лиги. Без лишних слов, стало так:

Ну а всем интересующимся подробностями, немедленно предъявлю подробности. Ибо пятница - самый подходящий день для этого.
Во-первых, как так вышло, что все изразцы унесло каким-то там течением времени?
Вот все, что осталось от большинства оригинальных изразцов:

— Что это вообще такое? - спросите вы.
— А это румпы от изразцов торчат из цементного раствора, - отвечу вам я.

— Ну, началось... Какие еще румпы? - в легком нетерпении спросите вы.

— Известно какие, - отвечу я, - от изразцов.
— Мы поняли, что не от Ила-76! - начнете впадать в ярость вы. — Что такое эта ваша "румпа"? Почему "У", а не "А"? Причем тут рампа вообще?
— Рампа, как вы верно заметили, тут вообще ни при чем. Но раз вы спросили, я с удовольствием поделюсь с вами своим недавним открытием возможного происхождения керамического термина "румпа".
Тут вы поймете, что сопротивление бесполезно и я расскажу вам про эту свою "румпу" все, что знаю в любом случае.

Итак, румпа, это задняя часть изразца. Коробчатый выступ, который выполняет роль ребра жесткости на этапе сушки и обжига изразца, а при монтаже нужен для надежного сцепления с кладочным раствором. Имеет отверстия для продевания арматуры или проволоки.

Что за слово такое странное было непонятно, пока один толковый пикабушник, знающий норвежский язык, не подсказал мне, как переводится это слово с языка потомков викингов:

Тут, конечно, все стало на свои места. Румпа - это действительно задница изразца.

— С румпой все ясно, а лицевая часть изразцов куда делась? - я даже не сомневаюсь что вы спросите именно об этом.
— А лицевую часть действительно смыло. Течением..
— Времени, - закатив глаза к небу на вдохе произнесете вы, теряя терпение.
— Воды! - отвечу вам я.

Дело в том, что у этой кровли только две водосточные трубы, если присмотритесь. Слева дома и справа, а между ними внушительный водоотвод. И вот этот самый водоотвод начал протекать, сливая воду с крыши не в водосточные трубы, а прямо по изразцам. Изразцы этого страшно не любят. Особенно сильно они не любят, когда вода скапливается в черепке или за черепком, а потом замерзает и в следствие этого расширяется в объеме. В этом случае изразец, весело щелкнув на прощанье, может отправить свою лицевую часть на голову прохожим.
Вот тут мы как раз и видим результаты подобного веселья.
Кое-что местами сохранилось. Но очень мало:

Автограф Николая Рериха:

А когда-то было так:

В общем, консервировать и расчищать было особо нечего. По большей части требовалась реконструкция. Чем увлеченно и занялись специалисты нашей мастерской.
Для начала обмеряли и зафиксировали все, что сохранилось, а затем по имеющимся в распоряжении документам восстановили внешний вид утрат. Все сохранившиеся изразцы можно увидеть на средней части проекта:

Наши реставраторы не стали повторять ошибки прошлого и делать изразцы из глины. Еще со времен работы над восстановлением купола и порталов Соборной мечети Санкт-Петербурга утверждена методика применения фарфоровой массы для этих задач. Строительный фарфор воду не впитывает и всю фасадную керамику в северных широтах следует делать именно из него.

Поэтому изразцы были слеплены из фарфора, высушены, а затем отгравированы:

Затем гравированный контур был заполнен глазурью. Александр Соколов завис над изразцами как раз за этим занятием:

А после этого, тщательно подобранными по сохранившимся фрагментам и самостоятельно изготовленными глазурями,

было расписано все остальное:

После чего незамедлительно обожжено в адском пламени с температурой 1270 градусов по шкале Цельсия.

После обжига изразцы были смонтированы на положенное им место фасада.
Самое важное в этом процессе - тщательно заполнять раствором все пустоты за изразцом. Ну и не установить изразец вверх тормашками, конечно. Или боком. Всякое бывает, поэтому бдительно следить нужно за всем процессом от начала до конца.

Автор цветового решения проекта Александр Васильев любуется видами:

Виды с лесов открываются неплохие:

"Шляпа" на скульптуре:

Вот и дошли до верха. Можно снимать леса и наслаждаться видом!

Любимому городу на радость )
Худрук проекта Александр Васильевич Олейник.
Работа была выполнена в 2008 году и с тех пор мы за ней пристально следим.
Прошло уже 17 лет и никаких проблем не обнаружилось. Это хорошо )

Жила-была печка. Но у нее не хватало несколько изразцов.

Взяли мы то, что было, и изготовили недостающее:

Маааааксимально точно, насколько это только возможно.

Разработали максимально похожую на оригинал глазурь, заглазуровали ей весь новодел, обожгли и собрали:

Все старые настоящие изразцы остались на месте. А новые от старых практически неотличимы )

Ссылку на тг не дам. Сами справитесь с ее поиском, если захотите )

Так уж вышло, что у нас старейшая в России реставрационная керамическая мастерская, и поэтому регулярно реставрируем. В основном керамику. В арсенале реставратора керамики есть кремний органические смолы. Вонючие, шо пипец, но похожие на глазурь. Благодаря им можно незначительные утраты на изразцах закамуфлировать довольно незаметно. Для этого нужно всего лишь пять капель...

Не, пять капель тут не помогут. Берем десять. Валерьянки. Потому что у заказчиков бывают очень странные управляющие, общение с которыми приходится буквально на грани фола укладывать в приемлемое русло. Тут нас встретил здоровенный громогласный мужик с южным говором, который вместо здрасьте начал орать "КОГДА ВЫ ЗАКОНЧИТЕ?! И ПОЧЕМУ ВСЁ ТАК ДОРОГО?!!!" А мы еще даже не посмотрели что предстоит делать :) Раньше было сложно не вовлекаться эмоционально в подобные заходы и не слать так же с порога всех крикунов нахер, но со временем выработалась устойчивая непробиваемая броня от подобных персонажей. Чем громче орёт управляющий, тем тише задаю я ему вопросы. Можно даже на шёпот перейти: "У вас есть дефектовка?" "ОТКУДА У МЕНЯ МОЖЕТ БЫТЬ ДЕФЕКТОВКА?!" "А как мне определить сколько времени займет процесс и сколько он будет стоить?" "Ну, вы же "профессионал"- кривляется управляющий уже без крика - "должны сразу видеть!" "Скажите пожалуйста, вас к нам зачем прислали?" "Показать фронт работ" "Спасибо, фронт понятен, будем разбираться с объемами. О результатах сообщим заказчику, ваша помощь на этом этапе нам не требуется." И мужик больше не орёт, а спокойно ходит следом за нами.

Да, забыл сказать: изразцы - это такие керамические глазурованные элементы, из которых делают облицовку печей и каминов. Ну, мало ли, кто-то, может не знал раньше как этот странный "кафель" называется.

Фронт работ:

Под слоями краски не сразу понятно в каком состоянии все изразцы, но те, которые требуют замены совершенно точно, помечаем на фото. Я всегда за максимальное сохранение оригинальных изразцов. Поэтому незначительно поврежденные изразцы будем восстанавливать холодным способом реставрации. Расчистим, укрепим, домастикуем, загрунтуем и покроем той самой кремний органической смолой, заколерованной в цвет эмали.
Составив дефектовочную ведомость, мы прикинули и сроки и стоимость, согласовали с заказчиком, подписали договор и приступили к работе.
Не сразу, конечно. Согласования -- это святое. На них, как правило, уходит гораздо больше времени, чем на саму работу. А когда согласования закончились, внезапно возникла новая проблема с нашим громогласным управляющим. Пока мы согласовывали, он успел сделать чистовые полы в помещении и заявил, что теперь сохранение этих полов в первозданном виде -- это наша проблема. "Хотите летайте, хотите застилайте, мне без разницы. Но если поцарапаете полы -- за свой счет будете восстанавливать." "Схера ли мы должны это делать? - подумал я, а вслух сказал заказчику, - "Извините, работы начать не можем. Там теперь полы из ценных пород ламината. Боюсь случайно повредить." "А если застелить?" - поинтересовался заказчик. "Немедленно приступим к работе, как только застелят." "А вы не можете застелить?"
Такое мы проходили. Застелить -- это значит нести ответственность за все случайности, которые могут произойти в наше отсутствие. Кто-то заметет под настил мусор, а отвечать нам. Поэтому вежливо отказываюсь. В договоре у нас подробнейшая смета предстоящих работ, среди которых нет застилания полов. Собственно, не было никаких полов на момент составления сметы, поэтому не было нужды даже думать на эту тему. А то, что вы так долго вели согласования - разве моя инициатива?
Короче, громогласный управляющий к этому моменту нас и так уже серьезно недолюбливал, а тут еще и полы пришлось самому застилать. Но, что поделать? Застелил. А что там под этим настилом нам неведомо.
Начинаем демонтировать цементные заплатки на месте утраченных элементов, и смывать слои масляной краски с эмали.
Такие сколы мы будем восстанавливать холодным способом:

А то, что восстановлению не подлежит, изготовим заново:

Демонтированные изразцы послужат нам образцами для подбора цвета эмали. Увозим их в мастерскую:

Пока в мастерской идет работа по изготовлению новых изразцов, тут своим чередом проходит домастиковка и покраска. Понемногу изразцы избавляются от сколов и повреждений:

Процесс неспешный и деликатный. Параллельно ремонтируем решетки, прочистные и топочные дверки, а затем покрываем отреставрированные изразцы кремний органической смолой в цвет эмали.

В мастерской тем временем уже сделали новые изразцы. Сравниваем цвет. Слева стоит оригинальный, со сколотым углом. Остальные новые:

Собираем.

Затираем швы и идем писать акт сдачи-приемки. Примыкание изразцов к чистому полу уже не наша задача.
Готово!

Если вы дочитали до этого места, значит вам про керамику всякое читать интересно, а значит можно предложить вам ссылки на мой ВК и ТГ, где я как раз про керамику всякое и пишу. Ну и на пикабушечку подписывайтесь. Публикую только авторскую олдовую качественную интересную годноту из своей реальной жизни. Устали от бессмысленной ленты? Сформируйте ее себе сами.

Если вдруг возникнет желание задонатить - буду благодарен. Вкладываю в свои посты труд, а за труд деньги не стыдно получать.
Спасибо!

По случаю окончания зимы предлагаю вашему вниманию новый эпизод в моем сериале "Керамика и мороз". Тут мы снова увидим что происходит на морозе с пористой глазурованной керамикой из которой на этот раз сделали не только черепицу, но и фасадные изразцы.

Дело происходит в Москве, по адресу Серпуховский вал, дом 16/25, и главным трагическим персонажем будет несчастный старообрядческий храм.
Кратко его судьбу можно описать тремя картинками.
Таким его задумал архитектор:

Таким его внезапно сделали в 2014 году:

Таким он стал к 2025 году:

Я некоторое время жил неподалеку от этого храма и наблюдаю за ним с 1998 года. Тогда в нем был бар и выглядел он намного лучше:

Классическая такая московская краснокирпичная архитектура.

В 2013 году его внезапно закрыли лесами и в 2014 нашим изумлённым взорам открылось вот такое шапито:

Я даже глазам не поверил сначала. Как можно было сморозить такую отсебятину на архитектурном памятнике? Полез изучать вопрос, и оказалось, что этот храм никакой не памятник. По документам, естественно. Ну, мало ли что в 1912 году построен архитектором Н.Г. Мартьяновым. Не памятник. Делайте что хотите.
Ну, вот и сделали.

Было:

Стало:

Было:

Стало:

На реактивной тяге воспламенившегося от возмущения афедрона я был готов взлететь выше крыш. Я тогда писал в ЖЖ и подробно разобрал всю эту затею по винтикам с точки зрения реставрации архитектуры. Кто любит подобные лонгриды, заходите почитать вот сюда. Заодно узнаете печальную историю этого храма, который кабаком быть перестал, но до сих пор храмом так и не стал.

Разумеется, я стал наблюдать и за этими изразцами. Подчеркну красным: как и за любыми другими изразцами, которые попались мне на глаза. В том числе и за теми, которые я сделал сам. В прошлый раз подробно это разобрал вот тут: Юра Осинин и мороз. Есть и на моей совести мрачное пятно, если вы вдруг не знали.

Уже к 2018 году стало ясно, что судьба их плачевна, т.к. многие из них к этому времени покрылись трещинами:

Нижняя часть ограды вокруг храма была отделана неким подобием керамического кабанчика, и начинала потихоньку в некоторых местах отслаиваться и разрушаться:

В самых уязвимых местах, на гранях и углах.

Ну а к 2025 году ограды из кабанчика уже не было совсем. Как-то я упустил момент и не увидел что же с ней в итоге произошло:

Судя по Яндекс-панорамам, "кабанчик" в 2022 еще был:

А в 2023 уже исчез:

Купола в 2025 выглядят так:

Словом, нехорошо выглядят:

С изразцов отваливаются крупные пласты материала:

Разрушаются и арлекинские пилястры:

Все осыпается и грустно лежит на земле:

Черепица держится чуть лучше, но только пока не присмотришься повнимательнее:

Хотя, если зрение не очень хорошее, то издалека можно и не заметить ничего:

Кто же это так наворотил, спросите вы? Хотя, может и не спросите. Но я все равно скажу, так как этот несчастный во всех смыслах храм мне особенно жаль. Он до сих пор ничей и не используется как храм. Вообще. А работали над этими изразцами те же керамисты, которые создали черепицу музея Суворова из поста "Удивительная хрень"

Причины разрушений я даже писать второй раз не стану. Они абсолютно те же, т.к. законы физики и в Питере и в Москве работают одинаково.
После поста про музей Суворова авторы со мной связались и пояснили что я ничего не понимаю в "физике разрушения" и что на самом деле черепица рассыпается из-за строителей. Они положили не ту мембрану под черепицу, они не сделали достаточно большие продухи под черепицей и вообще мансарда под черепицей -- "горячая". Вот поэтому черепица и рассыпается, а вовсе не потому, что она воду впитывает и испарить не может. Я спросил измеряли ли они водопоглощение своих изделий и ответом на свой вопрос получил другой вопрос: "А ты измерял?"
Ну, что делать. Пришлось вернуться к музею Суворова, взять там пару черепиц с земли, благо что они падают в руки всех желающих, и замерить водопоглощение согласно требованиям ГОСТа. И оно далеко не нулевое. Но об этом в другой раз. Сюда картинки уже не влезают.

Одно безусловно радует: лет через 10 вся эта сияющая чепуха окончательно опадет и мы снова увидим этот храм таким, каким он и должен быть по замыслу архитектора.

В уютной питерской мансарде поселился новенький камин нашей работы.
Решетки еще не поставили и ручку шибера не установили, а в остальном уже красота )

Сорян, комрады, процесса не будет. Скажу только, что в проектировании этого камина была одна засада. По затее архитектора он должен быть разделен на некрупный квадратный модуль. Но. Прежде чем мы этот модуль распределили, продавцы топочного агрегата (того аквариума, в котором будет гореть огонь) убедили заказчика в том, что нужно срочно построить тело камина. Не дожидаясь пока там мы с проектом отделки разберемся. И построили. А мы потом долго и вдумчиво решали ребус: как поделить на квадраты то, что на квадраты не делится.

Архитектор-дизайнер Екатерина Горюнова (ссыль на ее инсту).
Изразцы делали мы (ссыль на мой ТГ и ВК)
