ЗРК предназначен для противовоздушной обороны соединений сухопутных войск во всех видах боевых действий и малоразмерных объектов от ударов самолетов, вертолетов, крылатых ракет и других средств воздушного нападения, действующих на предельно малых, малых и средних высотах.

К боевым средствам относятся:
- боевая машина (БМ) 9АЗЗБМЗ;
- зенитные ракеты (ЗУР) 9МЗЗМЗ (9МЗЗМ2) в транспортно-пусковых контейнерах.
Функционирование боевых средств комплекса обеспечивается применением технических средств в составе:
- машины технического обслуживания (МТО) 9В210М3;
- юстировочной машины 9В914;
- транспортно-заряжающей машины (ТЗМ) 9Т17БМ2;
- автоматизированной контрольно-испытательной подвижной станцией (АКИПС)9В242-1;
- машины группового ЗИП 9Ф372МЗ;
- комплекта наземного оборудования 9Ф16М2.
Для обучения и тренировки расчетов БМ в боевой работе в условиях сложной воздушной обстановки без расходования ресурса боевых средств применяется электронный тренажер 9Ф632.

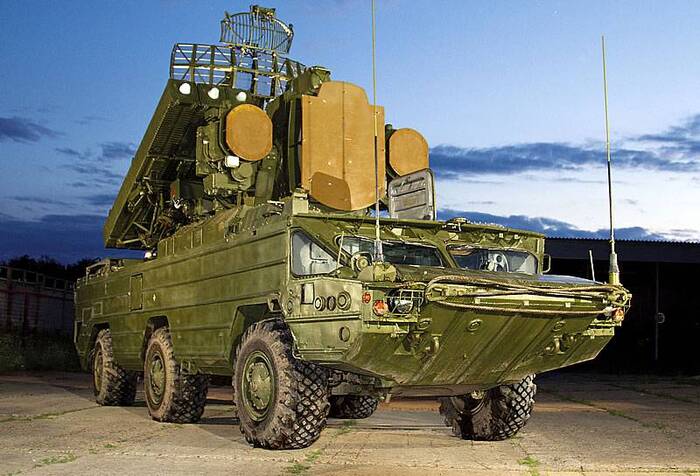

Основным элементом комплекса является БМ 9АЗЗБМЗ. Она обеспечивает всепогодное обнаружение, опознавание, захват и сопровождение целей, транспортирование, пуск и наведение ракет. При этом обнаружение воздушных целей ведется как на марше, так и при расположении на месте, а переход к сопровождению одной из целей и пуск по ней одной или двух ракет осуществляются только с короткой остановки или с места.

БМ размещена на плавающем трехосном колесном шасси (5937), снабженном мощным дизельным ходовым двигателем и водометом для движения на плаву, средствами жизнеобеспечения, связи и электропитания от газотурбинного агрегата и от генератора отбора мощности ходового двигателя.

ТЗМ размещается на аналогичном колесном шасси.
Помимо перечисленных систем в состав боевой машины входят:
- радиолокационная станция обнаружения целей (СОЦ) с наземным радиолокационным запросчиком;
- радиолокационная станция сопровождения цели (ССЦ);
- двухканальная радиолокационная станция визирования ракет (СВР);
- двухканальный счетно-решающий прибор (СРП);
- двухканальная станция передачи команд (СПК);
- система стартовой автоматики и пусковое устройство;
- телевизионный оптический визир и другие системы.
Зенитная управляемая ракета 9МЗЗМЗ (9МЗЗМ2) предназначена для поражения пилотируемых и отдельных видов беспилотных средств воздушного нападения.

Ракета скомпонована по аэродинамической схеме "утка" и состоит из планера, двигательной установки, боевого снаряжения, бортовой аппаратуры управления полетом. Ракета снабжена твердотопливным одноступенчатым двухрежимным ракетным двигателем и управляется по радиокомандам. Боевая часть ракеты - осколочно-фугасного действия.

Неотъемлемой частью ЗУР является транспортно-пусковой контейнер, в котором ракета находится в течение всего времени эксплуатации. Ракета поставляется в войска в окончательно снаряженном виде.
В процессе эксплуатации ракета подвергается только периодическим проверкам технического состояния с помощью АКИПС 9В242-1.

Заряжание БМ ЗУР производится с помощью ТЗМ 9Т217БМ2, которая кроме этого обеспечивает временное хранение и транспортировку от одной до двенадцати ракет, закрепленных в пакетах (по шесть ракет с каждой стороны машины) и перевозку до 550 л запаса топлива для БМ. Для проведения погрузочно-разгрузочных работ на ТЗМ установлен поворотный гидравлический кран.

Организационно, как правило, четыре БМ, две ТЗМ и батарейный командирский пункт (БКП) образуют зенитную ракетную батарею, которая может использоваться как автономно, так и в составе зенитного ракетного дивизиона или полка. В состав полка (дивизиона) входят командный пункт (КП), до пяти (трех) батарей, техническая батарея, в том числе МТО 9В210МЗ, ЮМ 9В914, ЗИП 9Ф372МЗ.

Зенитные ракетные полки могут входить в состав мотострелковых дивизий или являться полками армейского (корпусного) подчинения, а зенитные ракетные дивизионы - в состав мотострелковых (танковых) бригад.
В качестве БКП используются подвижные пункты управления типа ПУ-12М или ППРУ-М1, обеспечивающие управление боевыми действиями батареи планшетным способом (по радио или телефону). В качестве средств АСУ на КП полка (дивизиона) могут использоваться машина сбора, обработки, передачи радиолокационной информации СМ МП-25 и машина боевого управления КШМ МП-22 или ПУ-12М.

Радиолокационное обеспечение КП полка (дивизиона) осуществляется РЛС типов П-19(15) и П-18(12).
ЗРК "Оса" был принят на вооружение в 1972 году, прошел ряд модернизаций и выпускался с 1975 года под шифром "Оса-АК", а с 1980 года - "Оса-АКМ". С 1989 года серийный выпуск ЗРК "Оса-АКМ" прекращен. Комплекс находится на вооружении и успешно эксплуатируется в ВМФ, войсковой ПВО ВС РФ, в вооруженных силах стран СНГ и в армиях более 25 стран дальнего зарубежья. Предприятия российской промышленности проводят полный комплекс услуг по поддержанию боеготовности ЗРК и готовы предложить следующие возможные направления модернизации ЗРК "Оса-АКМ" ("Оса-АК"):
- доработка боевой машины БМ 9АЗЗБМ2 ЗРК "Оса-АК" до уровня БМ 9АЗЗБМЗ-1 ЗРК "Оса-АКМ";
- встраивание в БМ системы опознавания НАГО;
- повышение эффективности боевого снаряжения ЗУР до 25%.
Для решения задач боевой подготовки на базе ЗРК "Оса-АКМ" разработан мишенный комплекс "Саман".

Бевое применение:

На малой дальности РЛС комплекса обеспечивала высокое соотношение сигнал-шум даже в условиях помех, а в случае невозможности этого оставалась возможность работы, используя оптический визир, поэтому при применении сирийских ЗРК «Оса» в боевых действиях в южном Ливане в начале 1980-х годов израильские ВВС были вынуждены применять массовый запуск беспилотных летательных аппаратов в качестве ложных целей, с последующей атакой ударной авиации на позиции израсходовавших боекомплект ЗРК. Таким образом были уничтожены 3 комплекса, а 4-й ЗРК «Оса» сбил один израильский разведчик RF-4E, количество уничтоженных при этом БПЛА не уточняется.

12 октября 1981 года бойцы Полисарио (военно-политическая организация, действующая в Западной Сахаре) с помощью ЗРК «Оса» сбили марокканский самолёт — воздушный командный пост C-130H "Геркулес", весь экипаж погиб. На следующий день с помощью «Осы» был сбит истребитель Mirage F.1

В ходе военных действий в Анголе в 1987—1988 году ЗРК «Оса» сбили один самолёт целеуказания Atlas AM.3C и три БПЛА.

Перед началом операции «Буря в пустыне» специальное подразделение США с использованием вертолётов проникло на территорию Кувейта, захватило и вывезло ЗРК «Оса» со всей технической документацией, заодно пленив и боевой расчёт, состоявший из иракских военнослужащих.

В ходе боевых действий в Кувейте иракским ЗРК «Оса» были сбиты несколько крылатых ракет «Томагавк»

Комплекс применялся в ходе войны в Грузии в августе 2008 года российской и грузинской сторонами. По некоторым данным, модернизированным комплексом «Оса-АК/АКМ» был сбит российский бомбардировщик Ту-22М3.

"Оса" поставлялась также в Ирак в 1984—1984 гг. и участвовала в Ирано-Иракской войне; поставлено 2 дивизиона по 3 батареи.

В 90-х годах во время Первой карабахской войны с помощью ЗРК «Оса» было сбито по меньшей мере 3 азербайджанских самолёта.

В ходе Гражданской войны в Сирии ЗРК «Оса» было выпущено 11 ракет, поражено 5 целей. Самым известным случаем применения «Осы» стало сбитие сирийского бомбардировщика Су-24МК2 в июне 2015 года.

ходе Второй Карабахской войны, азербайджанские ударные БПЛА Bayraktar TB2, имеющие потолок в 8 км, уничтожили не менее 6 ЗРК «Оса АК» советского производства, состоящих на вооружении Армии обороны НКР. По информации Азербайджана — в ходе боёв уничтожено или захвачено в общей сложности около 40 ЗРК «Оса», принадлежавших Армии обороны НКР. В то же время, ЗРК этого типа в составе ПВО НКР сбили большинство из уничтоженных воздушных целей в этой войне, по словам армянской стороны.

Комплекс используется обеими сторонами в ходе военного конфликта на Украине, украинской стороной, в том числе для уничтожения российских крылатых ракет.Несколько самолетов и вертолетов ВВС Украины были сбиты российскими ЗРК "Оса" .

В сети опубликованы кадры, на которых можно увидеть очередное подтвержденное поражение российским барражирующим боеприпасом "Ланцет" военной техники ВСУ во время транспортировки на окружной дороге Харькова.

На запечатленных при помощи беспилотника кадрах объективного контроля видно, что "Ланцет" прилетает точно в перевозившиеся на трале тягача бронированные машины боевиков киевского режима. При этом утверждается, что бронетехника была поражена на северных окраинах областного центра, в районе Чайковки.

Примечательно, что после начала наступления российской армии в Харьковской области удары беспилотников по украинским вооружениям на харьковской окружной дороге стали практически обыденным явлением. Ранее аналогичным образом была поражена перевозившаяся на трале САУ ВСУ, а также передвигавшаяся своим ходом установка РСЗО "Град".

При этом, по некоторым данным, приоритетными целями операторов "Ланцетов" и других беспилотников являются установки ПВО противника в прифронтовых районах Харьковской области. Именно высокие потери установок ПВО ВСУ стали одной из причин провала прошлогоднего наступления украинских боевиков под Работино, когда по переброшенным на южный участок линии боевого соприкосновения многочисленным ЗРК малой дальности сразу же начали наноситься удары беспилотниками и артиллерией.

В Харьковской области украинское командование, по сути, повторяет ту же ошибку, вследствие чего все чаще появляются подтверждения уничтожения ЗРК "Оса" и других средств ПВО противника.

Источник:

https://topwar.ru/243503-opublikovany-kadry-ocherednogo-porazhenija-lancetom-tehniki-vsu-na-harkovskoj-okruzhnoj-doroge.html

Российские военные продолжают в прямом смысле слова прореживать и без того изрядно потрепанную противовоздушную оборону украинских войск. На этот раз высокоточным ударом был уничтожен зенитный ракетный комплекс противника «Оса». Отличились операторы как разведывательного дрона, обнаружившего ЗРК ВСУ и осуществившего точную наводку на цель, так и ударного беспилотника «Ланцет», который и поразил вражескую установку ПВО.

Судя по кадрам объективного контроля, снятым тем самым разведывательным дроном и опубликованным в сети, удар пришелся точно в центр установки. Сообщается, что очередной ЗРК врага был уничтожен военнослужащими группировки войск «Север». Это значит, что все произошло на Харьковском направлении, где ВС РФ продолжают истреблять и теснить противника, тем самым отодвигая его от границы с Россией. Сейчас создание так называемой санитарной зоны по периметру внешних рубежей нашей страны особенно важно с учетом того, что все больше западных стран дают официальное разрешение киевскому режиму бить поставленным ими оружием по «историческим» территориям РФ.

А вот расчет ЗРК противника, в отличие от наших операторов БПЛА, отработал из рук вон плохо, чем и поплатился в прямом смысле слова. Ну ладно «Ланцет», который обладает малой заметностью и буквально подкрался к ЗРК почти горизонтально. Российский разведывательный дрон наверняка такой технологией не обладает и достаточно длительное время наблюдал за противником, так и не будучи обнаруженным.

Согласно ТТХ, автоматизированный войсковой зенитный ракетный комплекс еще советской разработки 60-х годов прошлого века (принят на вооружение в начале 1970-х) «Оса» является всепогодным и предназначен для прикрытия сил и средств мотострелковой (танковой) дивизии во всех видах боевых действий. Зона поражения цели данным ЗРК по высоте составляет от 10 до 5000 метров, по дальности — от 1,5 до 10,3 километров. Правда, у немодернизированных версий «Осы», которые, скорее всего и остались на вооружении ВСУ, есть слабое место — затруднения при перехвате низколетящих целей. Очевидно, этим и воспользовался опытный оператор нашего «Ланцета».

При этом по сообщениям Минобороны РФ, наши расчеты модифицированных ЗРК «Оса-АКМ» надежно прикрывают небо в зоне СВО, сбивая в том числе низколетящие БПЛА, вертолеты, самолеты и крылатые ракеты противника. Наиболее эффективно «Оса» работает в связке с другим ЗРК «Тор» более поздней, но все еще советской разработки. Последние комплексы роботизированные, обе системы очень хорошо дополняют друг друга.
