«Круг»
Зенитный ракетный комплекс 2К11 «Круг» предназначен для поражения воздушных целей, летящих со скоростью до 1000 км в час на средних и больших дистанциях, в составе вооружения зенитных ракетных бригад армейского и фронтового подчинения.
Зенитная батарея комплекса «Круг» включает в себя одну станцию наведения ракет 1С32 и три пусковые установки 2П24 со спаренными направляющими. Зенитный ракетный дивизион ЗРК «Круг» состоит из трёх зенитных ракетных батарей, взвода управления и технической батареи (транспортно-заряжающие машины, топливозаправщики, станции для контроля, обслуживания и ремонта боевых средств комплекса, оборудование для сборки ракет и заправки их топливом). Во взводе управления находится станция обнаружения целей 1С12 и кабина приёма целеуказания комплекса боевого управления К-1 «Краб». Информационный обмен обеспечивается радиотелекодовой связью, что позволило резко уменьшить время на свёртывание / развёртывание комплекса на боевой позиции.
Разработка комплекса начата в 1958 г. головным предприятием — научно-исследовательским электромеханическим институтом Минрадиопрома, кроме того институт проектировал бортовую аппаратуру управления и станцию наведения ракет 1С32.
Ракету и артиллерийскую часть непосредственно пусковой установки комплекса — 2П24 разрабатывало СМКБ «Новатор» г. Екатиринбург.
Станцию обнаружения и целеуказания 1С12 проектировал научно-исследовательский институт измерительных приборов Минрадиопрома.
Шасси для пусковой установки и станции наведения ракет проектировало ЦКБ «Трансмаш», а производил их Свердловский завод транспортного машиностроения. Шасси для станции обнаружения и целеуказания проектировал и производил Харьковский машиностроительный завод им. Малышева на базе артиллерийского тягача АТ-Т.
Шасси, применённое для пусковой установки 2П24 и станции наведения ракет 1С32, позднее было использовано в качестве базового для самоходной 152-мм пушки 2С5 "Гиацинт", самоходной 152-мм гаубицы 2С3 "Акация" и самоходного 240-мм миномёта 2С4 «Тюльпан». Кроме того, элементы ходовой части этого шасси были применены на среднем гусеничном транспортёре-тягаче МТ-С.
Общий состав комплекса ЗРК 2К11 «Круг»
Пусковая установка 2П24 — 9 шт. (3 зенитные батареи)
Станция наведения ракет 1С32 — 3 шт.
Станция обнаружения и целеуказания 1С12 — 1 шт.
Транспортно-заряжающая машина (ТЗМ) 2Т6 — нет сведений.
ЗРК «Круг» вооружён зенитными управляемыми ракетами типа 3М8 (КС-40) с радиокомандным управлением, которое осуществляется со станции наведения ракет 1С32. Ракета 3М8 двухступенчатая, в качестве маршевого на ракете применён прямоточный воздушно-реактивный двигатель, который превосходит ракетные двигатели по удельной тяге в 5 и более раз. Для скоростей полёта ракеты, в 3-5 раз превышающих звуковую, двигатель характеризуется наименьшим расходом горючего на единицу тяги. Кроме того, ракеты с прямоточным двигателм заметно безопаснее и удобнее в обращении, поскольку не содержат в баках химически агрессивных компонентов: топливом для 3М8 является керосин, а окислителем — кислород воздуха. Разгон зенитной ракеты до сверхзвуковой скорости осуществляется четырьмя твердотопливными ускорителями, которые после отработки попарно отделяются от ракеты.

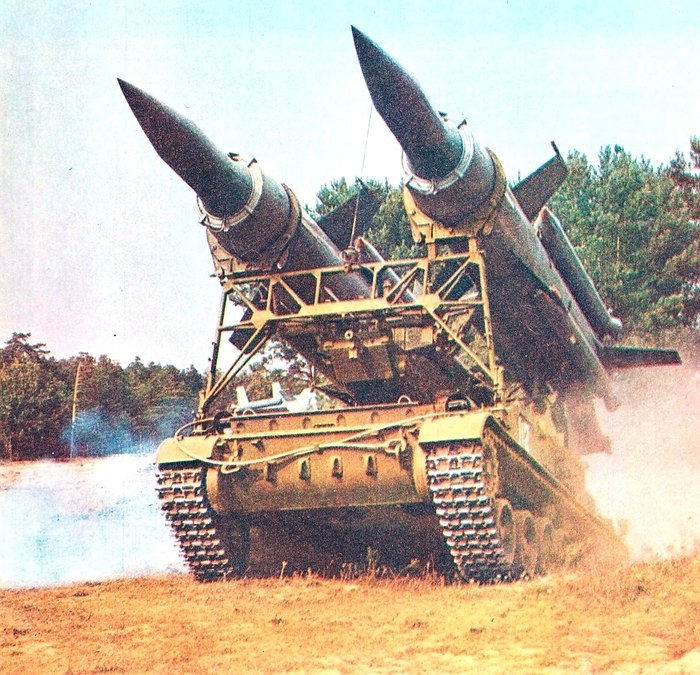

Пуск зенитной ракеты 3М8 выполняется с самоходной гусеничной пусковой установки 2П24 (КС-41) с наклонным стартом, оснащенной двумя ракетными направляющими «нулевой длины» (стартовый угол возвышения — в пределах от 10° до 60°). Привод направляющих — гидравлический. Перезарядка отстрелявшейся ПУ осуществляется в течение 30 минут (по 10-15 минут на зарядку каждой ракеты).
Пусковая установка 2П24 выполнена на базе самоходной артиллерийской установки СУ-100П и защищена сплошной стальной бронёй толщиной до 15 мм. Как и базовая САУ, 2П24 скомпонована по схеме с передним расположением моторно-трансмиссионного отделения. Доступ для обслуживания к двигателю и агрегатам трансмиссии обеспечивают съёмные, закреплённые на болтах, листы крыши.
Ходовая часть 2П24, применительно к одному борту, включает семь двухскатных опорных катков с внешней амортизацией и четыре обрезиненных поддерживающих катка. Направляющие колёса расположены сзади, ведущие колёса двойного цевочного зацепления — спереди. Подвеска опорных катков — независимая, торсионная; две передние и две задние пары узлов подвески оборудованы пружинными ограничителями хода (на крайних катках — сдвоенными). Гусеница — с последовательным резинометаллическим шарниром, что обеспечивает более высокий ресурс по абразивным грунтам в сравнении с открытым металлическим шарниром.
Радиолокационная станция наведения ракет 1С32 предназначена для радиокомандного управления зенитной управляемой ракетой. Станция автоматически обрабатывает информацию по целеуказанию, поступающую от станции обнаружения целей 1С12, и производит быстрый поиск целей. После обнаружения цели осуществляется её захват на автосопровождение по угловым координатам и дальности. На станции 1С32 реализован принцип скрытого моноконического сканирования по угловым координатам и применён электронный автодальномер цели. Захват цели осуществляется на дальности до 105 км в беспомеховой обстановке и на дальности до 70 км при помеховом уровне, аналогичном двум пачкам диполей на стометровом отрезке пути цели.
Как и пусковая установка 2П24, станция наведения ракет размещается на шасси самоходной артиллерийской установки СУ-100П. В ходовой части шасси 1С32 выражена неравномерная расстановка опорных катков по базе, что сделано по причине смещения центра тяжести машины относительно опорной поверхности гусениц.
Самоходная станция разведки целей 1С12 — кругового обзора, работает в сантиметровом диапазоне радиоволн. Обеспечивает обнаружение истребителя на дальностях до 180 км (при высоте полёта в 12 км). Диапазон обнаружения целей по высоте составляет от 500 м до 70 км.Станция 1С12 установлена на шасси тяжелого артиллерийского тягача АТ-Т (в модификации с семью парами опорных катков). В ходовой части используются однотипные со средним танком Т-54 ведущие и направляющие колёса и опорные двухскатные катки большого диаметра, но применена более узкая гусеница, ширина которой составляет 500 мм против 580 мм у Т-54.
Индивидуальная торсионная подвеска обеспечивает статический ход опорного катка в 67 мм, динамический в 177 мм и полный в 244 мм. Гусеницы — с открытым металлическим шарниром.
Ходовой двигатель шасси станции 1С12 — двенадцатицилиндровый четырёхтактный дизель А-401 семейства В-2 номинальной мощностью 415 л.с. (305 кВт). Охлаждение двигателя — жидкостное, радиаторы системы охлаждения расположены в носовой части. Кроме него, для привода электрогенераторов на той же машине размещены газотурбинные агрегаты, работа которых обеспечивает питанием электропотребителей станции 1С12.
Трансмиссия машины, скомпонованная вплотную к двигателю, обеспечивает получение пяти передач нормального ряда и пяти передач замедленного ряда и одинаковый расчётный радиус поворота на всех передачах — 8.92 м — кроме первой передачи и заднего хода, где радиус поворота составляет 2.64 м (то есть, равен колее машины). Трансмиссия состоит из главного фрикциона, коробки передач, планетарных механизмов поворота и бортовых передач. Главный фрикцион представляет собой многодисковую муфту сухого трения, в приводе которой имеется вспомогательный механизм для снижения усилия нажатия на педаль управления главным фрикционом.
Планетарные механизмы поворота и коробка передач выполнены в виде отдельных агрегатов. Коробка передач — трёхходовая, пятискоростная, с постоянным зацеплением шестерён. На всех передачах, кроме первой и заднего хода, установлены синхронизаторы. Планетарные механизмы поворота (ПМП) с остановочными тормозами обеспечивают повороты, кратковременное увеличение тягового усилия на ведущих колёсах без переключения передач, остановку или торможение машины. ПМП — двухступенчатый, обеспечивает прямую и замедленную в 1.42 раза передачи вращательного движения от главного вала коробки передач к ведущему валу бортовой передачи, а также отключение бортовой передачи от коробки передач.
Станции обнаружения 1С12 собирались на Лианозовском электромеханическом заводе, станции наведения ракет 1С32 — на Марийском машиностроительном заводе, гусеничные шасси — на Уральском заводе тяжёлого машиностроения. Пусковые установки 2П24 и ракеты 3М8 выпускались на Свердловском машиностроительном заводе. Производство комплекса управления К-1 «Краб» было налажено на свердловском заводе электроавтоматики.
Модификации зенитного ракетного комплекса 2К11 «Круг»
2К11А «Круг-А», 1964 год — базовая модель
2К11А «Круг-А», 1967 год — граница поражения по высоте снижена с 3 км до 250 м, а по дистанции с 11 до 9 км (минимальная дистанция). Дальность поражения осталась прежней.
2К11М «Круг-М», 1971 год — максимальная дальность поражения увеличена с 45 до 50 км, а максимальная высота поражения с 23,5 до 24,5 км.
2К11М1 «Круг-М1», 1974 год — минимальная высота поражения составляет 150 метров, минимальная дистанция — 7 км. Появилась возможность поражения целей вдогонку на дистанции до 20 км.
Эксплуатация зенитного ракетного комплекса 2К11 «Круг»
В 1964 году зенитный ракетный комплекс 2К11 «Круг» был принят на вооружение СССР, и до сих пор не списан с вооружения в России, хотя и находится на хранении (выведен из боевого состава). Также комплекс поставлялся в страны Варшавского договора, а также под шифром SA-4 Ganef в КНДР и Сирию.
