Попал однажды, ко мне в руки сей девайс. С описанием что нет включения, и были внутри обнаружены окислы. Я решил взглянуть, что же внутри происходит. Как он попал ко мне в руки, я произвёл разборку, и реально, были обнаружены следы воздействия влаги. Но помимо этого, были обнаружены следы супер клея. Был обнаружен, приклееный шлейф глазка в разъёме его подключения. И это меня удивило, не у-что люди хотели так его починить. Но дело не в этом, первое что мне нужно было сделать, избавится от коррозии, И остановить её.
Обнаружены были окисления в отсеке аккумулятора
На качельке включения, и программаторе конфигурации режима.

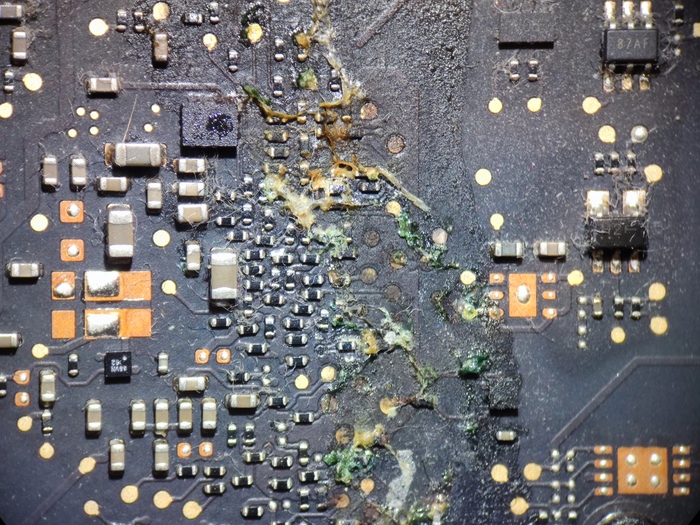

На системной плате, DC/DC преобразователя.
Отвалившийся проводок, от отсека батареи
Отсек для подключения вспышки так же был в окислениях
Так же был обнаружен повреждённый шлейф дисплея, надломленный, видимо фотоаппарат неоднократно ремонтировался.
По завершению чистки, восстановления цепей отсека батареи, и шлейфа дисплея. Фотоаппарат включился, и даже показывал силуэт (по причине отсутствия объектива, больше ничего увидеть не мог)
Но глазок не работал, не удивительно, ведь шлейф был всего лишь вклеен в разъём.
Созвонившись с хозяином фотоаппарата, я выяснил, что фотоаппарат достался в таком виде, и нужно что бы глазок работал, но денег на ремонт нет. Решил я рискнуть, и выдернуть шлейф глазка, но не вышло. Растворил я клей и спустя некоторое время мучений, вычистил разрушенный разъём. Подключил с риском, и нервами. Вроде запустился фотоаппарат, некоторое время поработал, посмотрел в глазок, кроме подсветки, ничего.
Отключил глазок, снял разъём от греха подальше. И в конце концов, собрал фотоаппарат, и попробовал его без объектива, и тут началось самое ужасное. Фотоаппарат перестал себя вести адекватно, иногда не до конца запускаться, перезапускаться, а когда я включил и смотрел на засвеченную матрицу (Белый экран объектива) фотоаппарат вырубился и перестал включаться.
Я огорчился, ведь до этого он работал.
Начиная изучать проблему, столкнулся с декодером, который по началу просаживал линию питания у DC/DC
TPS65251 снял дроссель, подал нужное напряжение, без фанатизма. И обнаружил тот самый декодер U76394
U76394 был поднят, и напряжение поднялось, но дальше я упёрся в процессор. Питание которое скорее всего предназначалось для него, было просажено. Осудив с хозяином данного устройства, что мне нужно снять процессор (DSP STACKED), но он ещё в добавок был под оперативной памятью, на которую у меня имелся трафарет, и посмотреть что там прячется, мне был задан вопрос, смогу ли я его на место поставить. Я подозревал что вероятность отсутсвия трафарета для процессора, имеется. В этом случае, я не мог на 100% утвердить что я смогу его поставить на место, да и в продаже я не нашёл процессора. И порекомендовал новую плату. На это моя эпопея с данным устройством завершилась. поставил я на место микросхему которую ранее снял. И вернул устройство хозяину. Прийдя к выводу, что его можно продать на остальные запчасти.
И вот теперь мысль, мог ли процессор, перегрузится и подгореть, за счёт того что матрица, получила прямые световые потоки, фотоаппарат пытался выравнить световые потоки при помощи процессора, и не выдержал.
А может у меня руки кривые на столько, что я подбил процессор тем, что глазок подключить пытался, но тогда почему подсветка глазка включилась без проблем.
Но поскольку проц не снял, так и остался в не видении, разъём дяля глазка искал, нашёл его за безумные деньги.
