Им и невдомёк, что если, к примеру, она рассчитана на провод сечением 6 квадратов, то это не значит, что выдержит нагрузку, соответствующую максимальной нагрузке провода с таким сечением. (см. пример соответствия сечения и силы тока)
Данные клеммные колодки осуществляют контакт с помощью винта, который прижимает провод точечно, т.е. если он многожильный, то контакт будет крайне ненадежным, так как лишь часть жил прижмется. Плохой контакт➡нагрев➡пожар.
Алюминиевый же провод нельзя ни в коем случае соединять при помощи этих клемм, так как алюминий обладает свойством текучести, что влечёт за собой обязательный контроль и периодическую протяжку винтового соединения. Кроме того, клеммные колодки обычно выполнены из бронзы, а этот металл легко трескается при усилии, что, опять же, ведёт к плохому контакту.

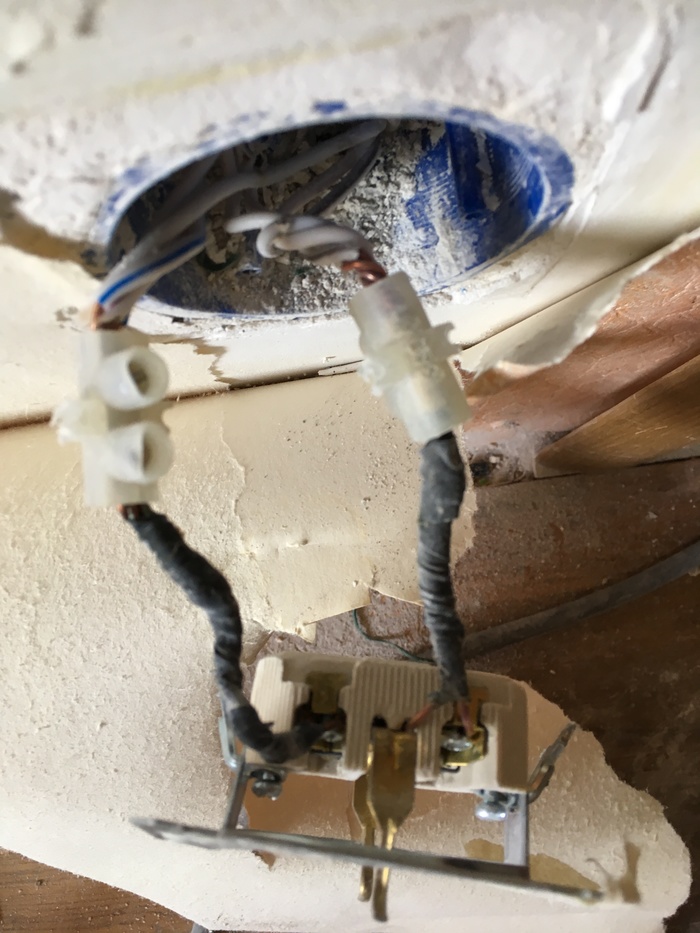

Из своего опыта могу сказать, что самой распространённой причиной отсутствия света в помещении являются именно эти клеммные колодки, которые так любят использовать при подключении освещения.
Запомните: клеммные колодки – зло!
Итак, вернёмся к объекту.
После согласования увеличения мощности было сделано следующее: подключение кабелем 3х10 через сжимы напрямую к стоякам, установлен АВ с50 на вводе, общее УЗО, УЗМ51М и АВ номиналом не более 16 а, за исключением АВ на варочную. Распаячные коробки были пересобраны с использованием опрессовки.
Подключение электрической варочной панели было выполнено при помощи отдельной линии ВВГнг 3х6, АВ С32, а также установкой вместо розетки проходных клемм WEIDMULLER WDU (артикул 101020300000) (номинальный ток 57 а), расположенных в распаячной коробке ip55. Момент затяжки выставляю 1,8 Nm, так как максимальный 1,9 Nm. Кабель заводится в распаячную коробку снизу, как и опрессованный с использованием НШВИ провод от варочной панели. Выглядит это следующим образом.
Почему решено не использовать специальные розетки на 32а? Несколько раз приходилось проводить их демонтаж. Что вилка, что розетка внутри были не очень. Да и монтаж таких розеток не очень удобен.
Доверяйте проведение электромонтажных работ соответствующим специалистам, господа. Всем отличного настроения!
