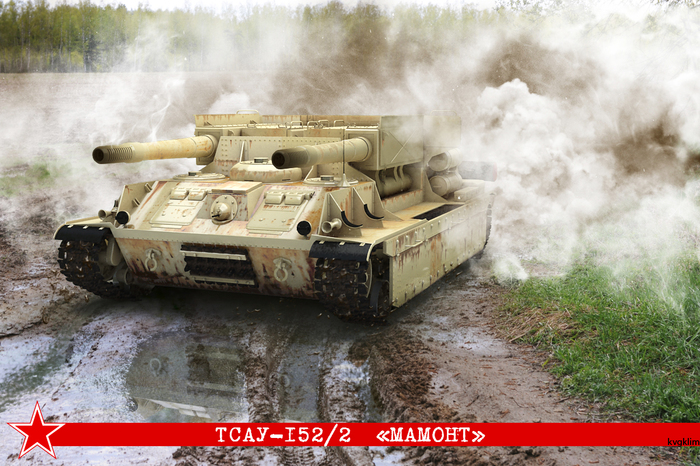

Есть интересный проект САУ с двумя 152 мм гаубицами и автоматом заряжания.Думаю как к нему подступится и изготовить в 35 масштабе.

В 1944 году на вооружение американской армии поступила 120-мм зенитная пушка M1. Орудие обладало выдающимися характеристиками, в том числе и в плане бронепробиваемости.

В конце 1946 года компания AMX представила проект самоходной установки, за основу для которого был взят танк AMX M4. Машина проектировалась на базе, удлинённой до 9 опорных катков на борт. Её боевая масса должна была составить 58,5 тонн, в качестве вооружения предполагалось использовать 120-мм пушку и пулемёт MAC Mle.1931. Хотя дальше эскизного проекта дело не пошло, дальнейшее развитие этого проекта увенчалось САУ Foch, вооружённой всё той же 120-мм пушкой. Этот проект стал первым, в котором инженеры AMX применили 120-мм пушку – французскую версию танкового орудия T53. Впрочем, у американской пушки французы позаимствовали главным образом баллистику, сильно переделав и ствол, и остальные узлы.

Первый прототип AMX 50 со 120-мм орудием был изготовлен в 1953 году. Корпус машины повторял корпус версии со 100-мм пушкой, то же касается и остальных агрегатов. Боевая масса всё ещё среднего по документам танка составила 59,2 тонн. Боезапас включал 50 выстрелов, из них 18 находилось внутри башни. В механизированной укладке револьверного типа находилось 6 выстрелов.

Первые же испытания показали, что рост массы не остался без последствий. Начались проблемы с двигателем, который явно не был рассчитан на подобные нагрузки. Что ещё хуже, стали появляться проблемы с механизмом заряжания. Экипаж танка всё ещё составлял 5 человек, причём помощник механика-водителя выступал скорее в роли балласта.

В декабре 1953 года была выдана спецификация на «пониженный» танк (AMX 50 Surbaissé), с изменённой башней, проходившей по спецификации T.O.B.120. Боевая масса машины должна была снизиться до 57 800 кг, а общая высота – уменьшиться до 3350 мм. Кроме того, явно перегруженный двигатель Maybach 295 было решено дефорсировать сначала до 900, а затем и до 850 лошадиных сил. Даже с такой мощностью скорость танка должна была остаться на уровне 50 км/ч. Кроме того, было решено пересмотреть схему бронирования. От катаного лобового листа толщиной 90 мм отказались, предложив вместо него литую деталь. Толщина стенок варьировалась в районе 60 мм, но за счёт очень больших углов наклона броня получалась эквивалентной 200-мм броне под прямым углом. Одновременно конструкторы отказались и от помощника механика-водителя.

Первый чертёж «пониженного» корпуса, высота которого уменьшилась до 1190 мм, датирован сентябрём 1953 года. На нём используется ещё одно обозначение танка – Char 50t B. Отсюда ведёт своё происхождение название AMX 50B. Внешне корпус очень сильно изменился, практически полностью утратив преемственность по отношению к исходному AMX 45. О «немецком» прошлом в этом шасси напоминала только ходовая часть. Проблему снижения высоты моторно-трансмиссионного отделения инженеры AMX решили за счёт переделки системы охлаждения. Вентиляторы убрали с надмоторной плиты, выведя воздуховоды в корму.

Несмотря на активные работы по пониженному корпусу, в 1955 году на испытания вышел совсем другой танк. Эта машина, известная также как AMX 50 Surblindé (AMX 50 добронированный), по своей массе даже чуть обогнала первый прототип AMX 50 со 120-мм пушкой. Недолго думая, конструкторы AMX извлекли из нафталина серию проектов 1950 года и практически без изменений взяли оттуда корпус. У этого танка в отделении управления также не нашлось места для помощника механика-водителя.

Носовая часть «шевронного» типа придавала корпусу AMX 50 Surblindé некоторое сходство с ИС-3. Пониженным корпусом тут даже и не пахло: общая высота машины прибавила ещё 10 см. Вместо башни T.O.B.120 на это шасси взгромоздили чуть изменённую башню T.O.A.120. В ходе испытаний AMX 50 Surblindé проблемы, обнаруженные на первом AMX 50 со 120-мм пушкой, только усугубились. Неудивительно, что работы по этой машине достаточно быстро были свернуты.

Неудача с AMX 50 Surblindé надолго затормозила работы по программе танка 50-тонного класса. Вновь к нему вернулись уже ближе к 1957 году. Боевую массу машины оставили на уровне 57,8 тонн. Согласно предварительным характеристикам, мощность двигателя вновь решили поднять до уровня 1000 л.с., ожидая при этом получить максимальную скорость 55 км/ч по шоссе и 45 км/ч по просёлочной дороге. Учитывая тот факт, что AMX 50 с боевой массой 55 тонн больше 51 км/ч развить не мог, не совсем понятно, за счёт чего собирались достигнуть подобных характеристик.

Некоторые изменения претерпела и пушка, которую по боеприпасам унифицировали с орудием T122, установленным на американском танке M103. Башня T.O.B.120 получилась чуть длиннее за счёт кормовой ниши, при этом до 1705 мм выросла её высота. Боезапас уменьшился до 46 выстрелов (из них 27 в башне), а вместо пулемётов MAC Mle.1931 установили новейшие AAT 52. Количество пулемётов сократили до двух – один спаренный с пушкой, один зенитный. Впрочем, самое главное изменение коснулось классификации танка. Спустя почти 10 лет военные решили, что боевая машина с массой более 50 тонн – это никак не средний танк. Наконец-то в документах его стали именовать Char Lourd 50 tonnes «Surbaissé», то есть «танк тяжёлый 50-тонного класса пониженный».

AMX 50 Surbaissé построили спустя 5 лет после изготовления чертежей – в 1958 году. Первые же испытания показали, что с динамическими характеристиками военные явно погорячились. Быстрее 51 км/ч танк так и не разогнался. Снова всплыли проблемы с надёжностью мотора, потому его опять дефорсировали до 850 л.с. Не лучшим образом вела себя и подвеска, также не рассчитанная на подобную массу.

Последние документы по AMX 50 Surbaissé датированы 7 января 1959 года. Спустя очень короткое время программу, длившуюся к тому моменту 13,5 лет, закрыли. Причины называются самые разные, и в какой-то мере все они выглядят достоверными. Бронирование танка уже не соответствовало времени. Для орудий советских тяжёлых танков, которые предполагались главными соперниками для AMX 50, его броня едва ли не с самого начала проектных работ не представляла особых проблем. Появление во второй половине 50-х годов 105-мм английской танковой пушки L7 лишь усугубило ситуацию. Кроме того, с 1955 года Франция совместно с Германией вела ещё один проект – танк 30-тонного класса, известный как Europanzer. Эта машина выглядела гораздо более перспективной, чем танк, весящий почти в 2 раза больше.

Впрочем, едва ли не главной причиной закрытия программы AMX 50 стало вступление 1 июня 1958 года на должность премьер-министра Франции Шарля де Голля. Вернувшийся во власть, де Голль стал настоящим «истребителем» лишённых перспектив проектов военной техники. Первой жертвой новой администрации стал средний танк Batignolles-Chatillon 25t, явно не имевший преимуществ перед Europanzer. Следующим на очереди был AMX 50. Что же касается франко-германского проекта, то он тоже стал долгостроем. Тем не менее, он воплотился в итоге в AMX 30. Эта машина стала первым французским основным боевым танком, состоящим на службе до сих пор.

Что же касается AMX 50, то последний выпущенный образец, AMX 50 Surbaissé, сейчас находится в танковом музее города Сомюр. В зале, посвящённом послевоенному французскому танкостроению, он стоит рядом с ARL 44, являясь наглядным напоминанием о том, что бывает, если вовремя не остановиться. В 1946 году французские генералы могли получить на вооружение один из лучших послевоенных средних танков. Но неуёмный рост аппетитов военных привёл к созданию чудовища, которому в 50-х с их бурно развивающимся танкостроением уже не нашлось места.

Между тем в игре Вартандер этот сабж лихо разъезжает до сих пор.

Зульфикар (ذوالفقار) — иранский основной боевой танк , разработанный бригадным генералом Мир-Юнесом Масумзаде, заместителем командующего сухопутными войсками по исследованиям и самодостаточности вооруженных сил. Он назван в честь Зульфикара , легендарного меча Али , четвертого халифа и первого шиитского имама .Он также известен как Золфакар.

Опытные образцы танка были оценены в 1993 г. Шесть полупромышленных прототипов танка были изготовлены и испытаны в 1997 г.

Танк имеет характерную коробчатую стальную сварную башню местной разработки. Считается, что Zulfiqar разработан на основе основных компонентов советского Т-72 и американских танков M48 и M60. Подвеска смоделирована на танках M48 / M60 Patton , поставленных в Иран из США. Трансмиссия SPAT 1200 также, по-видимому, является местным развитием трансмиссии M-60. Сообщается, что боевая масса Zulfiqar-1 составляет 36 тонн с дизельным двигателем мощностью 780 л.с.; давая танку соотношение 21,7 л.с. на тонну. Некоторые источники видят сходство между дизайном Zulfiqar и бразильским прототипом Osório .

Zulfiqar управляется экипажем из трех человек. Предполагается, что автомат заряжания такой же, как у танка Т-72.

25 октября 2016 года Иран успешно испытал на «Зульфикаре» систему активной защиты , основанную на импульсно-доплеровских радиолокационных системах и системах с фазированной антенной решеткой, оснащенных четырьмя системами вооружения, которые могут обеспечивать полный обзор на 360 градусов.

Танк вооружен гладкоствольной пушкой 2А46, заимствованной у Т-72, оснащенной дымососом. Вспомогательное вооружение состоит из 7,62-мм спаренного и 12,7-мм пулемета. Для парка Зульфикар/Т-72 Группа по боеприпасам Организации оборонной промышленности Ирана серийно производит стандартный осколочно-фугасный 23-килограммовый (51 фунт) метательный заряд, который запускает 3-килограммовую боеголовку с начальной скоростью 850 метров в секунду .

В Zulfiqar-1 используется словенская система управления огнем EFCS-3, та же модель, что и на Type 72Z («Safir-74»), обеспечивающая технологию «огонь на ходу». Zulfiqar, как утверждается, монтирует блок предупреждения о лазерном облучении на башне. Его конструкция позволяет использовать на танке комплект динамической защиты иранского производства .

Произведено более 1100 штук в трех модификациях . Используется только вооруженными силами Ирана.Пока?

По мне,так он выглядит как брат Абрамса.А вы как полагаете?

Официальное обозначение: Saint-Chamond M1916 \ M1917 .

Дата постройки первого прототипа: 1916 г. Стадия завершения работ: построено около 400 танков. В противовес танку фирмы Schneider главный конструктор фирмы FAMH полковник Римальо пошел несколько иным путем. Как и в первом случае, за основу было взято шасси трактора Holt, но его база была значительно удлинена, что позволило увеличить опорную поверхность гусениц и снизить тем самым давление на грунт. Ходовая часть теперь состояла из восьми опорных катков на борт сблокированных в 3 тележки (передняя тележка включала два катка, две остальные – по три), пять поддерживающих роликов и ведущего колеса заднего расположения. Тележки соединялись с корпусом и друг с другом посредством шарнирных рычагов, рама корпуса опиралась на тележки через вертикальные винтовые цилиндрические пружины. В вилке передней тележки крепилось направляющее колесо с механизмом натяжения гусениц.

Непосредственно гусеница состояла из 36 крупнозвенчатых траков, состоявшими из подушки (“башмака”) шириной 324 мм и двух рельс. Корпус танка, в силу выбранного вооружения и компоновки, получился очень длинным, с большим выносом носовой части за габариты шасси. Он собирался из бронелистов толщиной от 5 до 17 мм методом клёпки, и имел при виде в профиль вид зубила. К такому неожиданному по тем временам решению инженеры фирмы FAMH пришли не случайно. В качестве основного вооружения предполагалась установка 75-мм пушки T.R. специальной конструкции, ход отката которой оказался весьма большим. Стрельба велась штатными унитарными выстрелами. Для своего времени T.R. имела весьма неплохие показатели – начальная скорость её осколочного снаряда составляла 529 м\с, что позволяла не только эффективно бороться с пехотой противника, но и уничтожать его укрепления. Недостатками установки этого орудия в танк стали ограниченные углы наводки. По горизонтали расчет мог наводить пушку в пределах 8°, а по вертикали – от -4° до +10°, так что перенос огня часто сопровождался поворотом всей машины. Размещение орудия в носовой части корпуса повлекло за собой его резкое удлинение. Здесь также, со смещением к левому борту, располагались места водителя и командира танка. Справа от орудия размещался пулеметчик, обслуживавший носовой пулемет, и ещё четыре пулеметчика, один из которых выполнял функции механика, размещались по бортам и в корме танка. Для уравновешивания создавшегося дисбаланса распределения массы корму также пришлось удлинить, причем в образовавшемся пространстве оборудовали второй пост управления. По замыслу создателей танка, это позволило бы танку быстро выйти из боя, как это делали экипажи бронеавтомобилей, но на практике почти никто из танковых экипажей не смог воспользоваться этой функцией в боевых условиях.

На танке стоял бензиновый двигатель Panard с четырьмя раздельными цилиндрами диаметром 125 мм и ходом поршня 150 мм. При 1500 об\мин. максимальная мощность составляла 80-85 л.с., а при 145 об\мин она увеличивалась до 90 л.с., что в любом случае для 23-тонной машина было недостаточно. Запуск двигателя осуществлялся с помощью стартера или заводной рукоятки. Топливные баки разместили по бортам (два слева и один справа), но учитывая опыт британских коллег их выполнили бронированными. Электротрансмиссия танка имела оригинальную схему. Двигатель работал на динамо-машину (генератор) с двумя индукторами, каждый из которых давал напряжение 200В и ток 260А. В случае, когда они включались последовательно, напряжение составляло 400В, ток – 140А. От генератора напряжение подавалось на два тяговых электромотора, приводившие в движение через механическую понижающую передачу одну гусеницу. Начиная движение водитель одной педалью одновременно включал сопротивление первичной обмотки и управлял дроссельной заслонкой карбюратора. Таким образом регулировались обороты двигателя и ток в первичной обмотке. Скорость вращение электромоторов задавалась потенциометрами. Когда требовалось перевести машину на задний ход водитель использовал специальный рубильник. Поворот с малым радиусом осуществлялся при помощи короткого замыкания соответствующего двигателя, а гусеница подтормаживалась обычным механическим тормозом. Преимущества трансмиссии такого типа состояли в том, что танк имел возможность плавно начинать движение и в широком диапазоне бесступенчато менять скорость и радиус поворота. Вместе с тем, электротрансмиссия обладала большой массой, громоздкостью и была в то время крайне ненадежной.

Сборка первого прототипа (заводской номер 414) проводилась на заводе в г.Сен-Шамон (Saint-Chamond), откуда и появилось широко известное название танка, хотя также встречается обозначение Н-16. Начавшиеся летом 1916 г. испытания новой машины принесли больше разочарований, чем успехов. Подвижность и проходимость танка на грунте оказалась даже хуже, чем у СА1, который в этом плане тоже не “блистал”. Пришлось увеличить ширину трака сначала до 412, а затем до 500 мм. Также переделали масляной радиатор и систему смазки, которые часто ломались, выводя из строя двигатель. Впоследствии улучшили изоляцию электрических трансформаторов, а выхлопную трубу вывели вдоль крыши на корму. Перед началом серийной постройки отказались от фальшборта, прикрывавшего на прототипе ходовую часть. Серийный выпуск танков Saint-Chamond M1916 начали в конце 1916 г., спустя три месяца передав первые машины боевым частям.

Впервые их попытались применить в ходе наступления Нивеля на рее Эн, запланированное на 16 апреля 1917 г. Сосредоточение техники в этом районе проводилось без соблюдения должной секретности, поэтому немецкая разведывательная авиация достаточно легко “вскрыла” район нахождения первых французских танков. Положение атакующих осложнилось ещё и тем, что все 48 прибывших танков М1916 вышли из строя по техническим причинам, поэтому в бой пошли только 132 СА1. Меткий огонь немецких орудий буквально накрыл французов, которые потеряли 76 машин. Можно сказать, “сен-шамонам” здесь повезло. Не оставляя надежды на прорыв немецкой обороны у плато Лаффо французы решили задействовать в новом наступлении 19 СА1 1-й и 10-й танковых групп, а также 12 М1916 из 31-й группы. Продвинувшись по фронту шириной 3,2 км на глубину 500 метров танковые части потеряли шесть машин, но смогли удержать захваченные позиции. Это вселило определенную уверенность в боевые возможности “сен-шамонов”, которые были остановлены только глубокой грязью и 3-метровым рвом. Более успешным было использование танков поддержки при Ла Мальмезон в полосе 6-й армии. Собранные там 20 танков 31-й и 33-й групп, вместе с 38 СА1 из 8-й,11-й и 12-й групп пошли в атаку ранним утром 23 октября. Немецкую линию обороны смогли преодолеть только 20 танков, но и этого вполне хватило – на 12-км фронте французам удалось продвинуться вглубь на 6 км. Дорого полученный опыт пошел на пользу. Например, если танки 400-600 серий имели плоскую крышу, то с 700-й серии она стала покатой к бортам, чтобы с неё скатывались забрасываемые немецкими пехотинцами ручные гранаты. Кроме того, вместо цилиндрических смотровых башенок ввели прямоугольные, но из-за этого ухудшился обзор и конструкторам пришлось дорабатывать верхние люки. Не обошли стороной и усиление бронирования. Как оказалось, 15-мм бортовая броня танка отлично пробивалась бронебойными пулями типа “K”, которые немцы с успехом использовали в борьбе с танками и бронемашинами союзников. Чтобы лишний раз не перегружать машину толщину брони довели до 17 мм. Изменилось и вооружение. Вместо не оправдавшей себя танковой пушки T.R. на танки начали устанавливать её модернизированный вариант, отличающийся наличием качающейся части полевого 75-мм орудия 1897 г. с длиной ствола 36,3 калибра и крановым затвором.

С 1917 года модифицированные танки “сен-шамон” получили обозначение М1917. Выпуск этих танков продолжался чуть больше года, пока в марте 1918 г. цех не покинул последний 400-й серийный М1917 с заводским номером 813. Впрочем, усилиями полевых ремонтных бригад на свет появились “гибридные” варианта танка, имевшие старый корпус с новой пушкой или квадратные башенки на плоской крыше. А тем временем боевое применение “сен-шамонов” продолжалось. В преддверии немецкого наступления, состоявшегося весной 1918 г., французы сконцентрировали основные танковые силы в полосе 3-й армии, где ожидался главный удар. Здесь “сен-шамоны” большую часть времени провели в резерве и снова были введены в бой только летом, когда на обескровленных немцев союзники обрушили свою контрудар. Пытаясь парировать удар 18-й немецкой армии в битве за Ле Мае задействовали практически все имевшиеся на этом участке фронта средние танки. Во ходе тяжелейшего боя из 103 М1917 и 56 СА1 французские танковые подразделения потеряли 46% от их первоначального состава (42 и 31 танк соответственно), однако наступление немцев на Компьен было остановлено. Через неделю, 18 июля 1917 г., под Суассоном, на противника двинулась самая большая танковая группировка, которую смогли собрать французы в период Первой Мировой войны. Против немецкой эшелонированной обороны был выдвинут 131 “сен-шамон” и 220 FT-17. Как это обычно бывает, танки обогнали залегшую пехоту и вклинились в оборону противника. Здесь более мощное бронирование очень помогло экипажам М1917, так как пехотинцам, под прикрытием массивных корпусов танков, все же удалось прорваться сквозь первую линию немецких окопов. Дальше продвинуться они не смогли в виду запаздывания с атакой шедших позади кавалерийских и пехотных частей. В ходе операции французы недосчитались 103 танков всех типов, что составило примерно 40% от начального количества, при этом глубина продвижения составила всего 2,5-3 км.

Немцы на трофейном Сен Шамоне.

В дальнейшем танки “сен-шамон” использовались в боях эпизодически. Последними крупными операциями с их участием стало совместное франко-американское наступление у Сен-Миель состоявшееся 12-13 сентября (задействовано 36 М1917 34-й и 35-й групп) и боевые действия в Шампани, длившиеся там с 26 сентября. Правда, здесь “первую скрипку” играли легкие танки FT-17, а средние танки Schneider CA1 в октябре окончательно вывели из боевых подразделений, превратив их в гусеничные машины снабжения. Такая же участь в скором времени была уготована и 72 уцелевшим танкам Saint-Chamond M1917. Как уже указывалось ранее, большая половина из них была подвергнута переделке, аналогичной СА1, однако несколько машин сохранили в первоначальном виде и отправили на склады. Опыт их боевого применения подсказывал, что “сен-шамоны” выгоднее всего было бы использовать как самоходные артиллерийские установки. В этом случае польза от них оказывалась намного больше, а потери меньше.

Последнее упоминание о танках М1917 относятся к лету 1940 года. На этот момент единичные экземпляры этих машин находились в учебных центрах и танковых школах. Вероятнее всего их техническое состояние было таково, что использовать старые «сен-шамоны» можно было только в качестве несамоходных учебныъ пособий. Тем не менее, некоторые из них сохранили 75-мм пушку. В таков виде последние М1917 были захвачены немецкими войсками после частичной оккупации станы летом 1940 г. На этом история М1917 завершилась. после войны танки были отправлены на переплавку, хотя одну машину все же сохранили и сейчас она демонстрируется в танковом музее в Самюре.

Информация об участии танков Saint-Chamond в Советско-польской войне 1919-1921 гг. на стороне польских войск не подтверждается. Впрочем, иногда встречаются утверждения об эксплуатации М1917, якобы захваченных у РККА, в составе польской армии. То же касается войны в Марокко, где якобы также участвовали Saint-Chamond. На самом деле против племен риффов воевали здесь только Reanault FT-17 и, как это ни странно, шесть сохранившихся Schneider CA1, которые были закуплены у Франции в 1921 и отправлены в Африку в качестве САУ. Наиболее реальным вариантом использования танков Saint-Chamond, оказавшихся неподходящими в качестве средства поддержки пехоты, было их применение в качестве САУ. Собственно, ближе к концу войны французы так и поступили.

Параллельно с танками поддержки с апреля 1917 г. выпускались танки снабжения (Le Char Kesson), отличавшиеся отсутствием вооружения и чаще всего использовавшиеся для буксировки подбитых машин и подвоза боеприпасов. Впоследствии 54 стандартных танка, отвергнутых армией, были переделаны именно в этот вариант. Полученные таким образом аналоги британских «тендеров» с успехом использовалис не только французскими, но и американскими войсками. Далее, в ходе 1-й Мировой войны французскими инженерами предпринимались попытки приспособить этот не особо удачный танк для других целей. В 1918 году на базе М1917 концерном FAMH был разработана подвижная мостовая опора оборудованная электромотором. От танка оставили только базовое шасси, на котором мотнировался переработанный корпус и мост выдвижной конструкции. По проекту, мостоукладчик должен был управляться дистанционно. Войдя на некоторое расстояние в воду он наводил мост. Машина получила название “hydrochenille” и была достаточно перспективной, но в декабре 1918 года все работы по ней были прекращены.
