Идентификация вертолета

Время прочтения около трех минут

Перелистывая старые посты сообщества, с огромным удовольствием прочитал нетленку от неизвестного автора с разбором шедевральной карикатуры вертолетчика.

И заинтересовала меня одна деталь, неосиленная автором, копнувшим весьма глубоко по теме, а именно Canopener - почему так подписан рычаг шаг-газа.

В коментах предположили что это из-за внешнего сходства с консервным ножом.

Направление верное, однако Ш-Г у них так прозвали не из-за внешнего вида, а благодаря способу которым им пользуются и держат в руке.
И здесь имеет место быть сравнение с другим, более простым и архаичным консервным ножом (похоже познавателеная история о P-38 увела автора в сторону, хотя принцип ножа тот же):

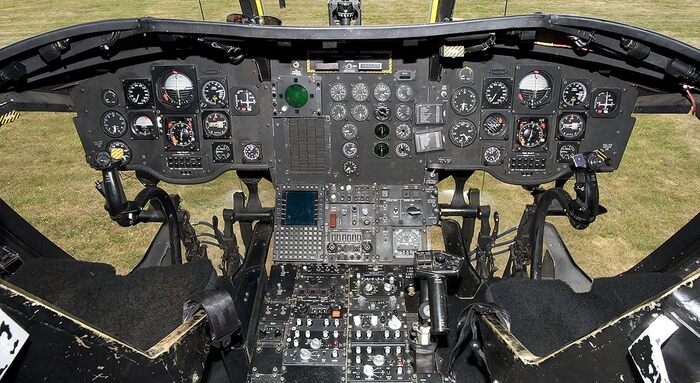

Однако чтобы понять эту весьма остроумную аналогию, нужно просто видеть/знать специфичность конструкции рычага управления шаг-газом некоторых вертолетов. В свое время мне довелось побывать в кабине Чинука и эта особенность мне сразу бросилась в глаза:

Если теперь представить положение руки на рукоятке, то сходство с открывашкой становится очевидным!

Получается что Биг Мак (судя по имени на шлеме) рулит Чинуком?
Однако на карикатуре заметно, что сам рычаг прямой а не изогнутый, да и обрез правой приборной доски ну совсем не похож:

Учитывая внимание автора карикатуры к деталям, стало ясно что нужно поискать на каких типах еще используется такой же рычаг.

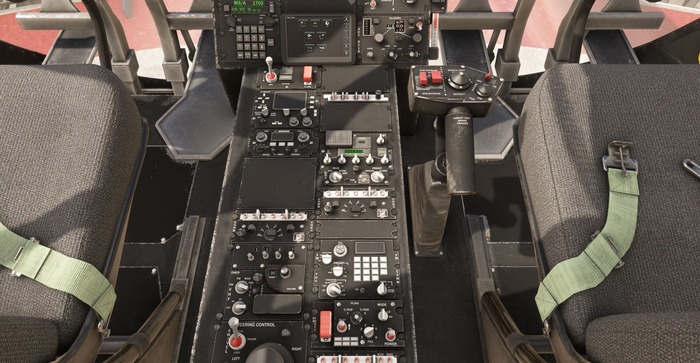

И оказалось, что подобный рычаг применяется на вертолетах семейства CH-53 (кстати у него недавно был юбилей - Жеребцу - 60!):

Кроме того приборная доска имеет характерный обрез и даже противосолнечный козырек:

Так что судя по всему Биг Маку пришлось потеть во Вьетнаме на CH-53.

Тем более что шасси у него убирающееся, о чем тоже есть

Приняв во внимание высокую концентрацию приколов в карикатуре из предыдущего поста было принято решение разобрать ее на запчасти и выложить их в виде слайдов с пояснениями. Поскольку юмор тут узкоспециальный то и пояснения не будут очень подробными, поэтому для понимания шуток необходимо владение авиационной терминологией, знание авиационной техники и очень желательно владение английским. Чувство юмора тоже, наверно, нужно специфическое.
Принято допущение что это кабина UH-1.
Картинки разбираются по часовой стрелке, если не указано другое.
Английские надписи из рисунка выделены жирным в тексте, а их перевод - курсивом.

Не все шутки смешные, не все шутки понятны.
Для начала исходная картинка с максимальной четкостью, которую удалось найти:

Далее разберем ее на кусочки.
Начнем с головы. В данном случае с головы пилота.

Далее опустимся ниже.

Теперь левее.
Тут начнем с рычага шага с шильдиком Canopener. В те времена пайки комплектовались складными консервный ножами  P-38 вот такого вида.

Естественно что двухмоторный истребитель P-38 получил прозвище Canopener. Какое отношение все это имеет к рычагу шага Хьюи - неясно. Единственное предположение - в том месте был расположен какой-то особо неудобный колпачок выключателя или кнопки, о чем может еще намекать порванная перчатка на большом пальце.

Еще левее.

Теперь наверх.

Выше.

И центр приборной панели.

Многое из нарисованного имеет непонятные отсылки, и вполне возможно что объяснены неверно. В общем-то большая часть всего этого легко гуглится при желании.
