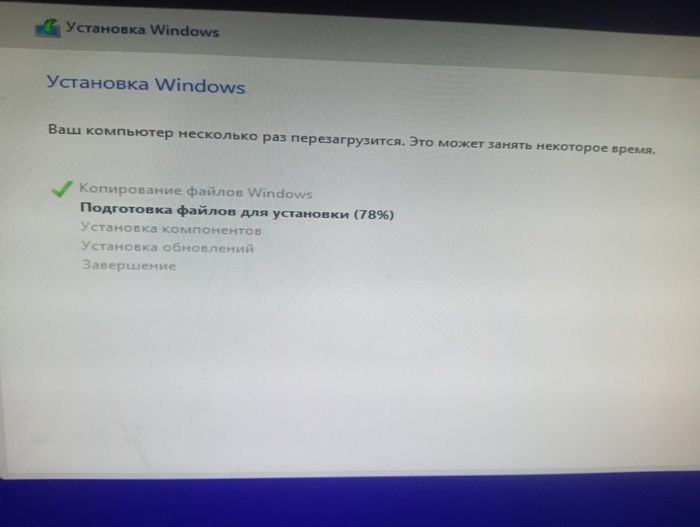

На ssd стояла виндовс 8.1 . Решил переустановить.копирует до 80 процентов и выскакивает ошибка.подкинул hdd с разъемом sata -- установилось норм.подумал диск ssd проблемный. вставил в левый ноут -- нормально стала винда и работает.в чем прикол ?
Добрый.
Сегодня на ремонт принесли резко обесценившиеся дрова от эпол:
Почему резко?
Да всё просто - резко затормозили яблоком на камушки)
Итог торможения:
Сдохла широкоуголка - камера пишет "неизвестная деталь":
Сдохла фронталка и немного зацвёл дисплей:
Всего-то рублей на 120000 кончился))
С дисплеем понятно. Дорого и можно смириться, но остальное нет - телефон куплен только для фотокарточек, так как работают в салоне красоты и надо хорошо)
Тут задача простая - разобрал через задок:
И заменил блок камер целиком.
Взял для начала 20 тысяч.
Пока что сделал с уведомлением о замене и без привязки, далее расскажу почему.
Это первый этап ремонта, ибо телефон нужен для работы. Отдал поюзать пару дней.
С фронталкой будет немного поинтереснее, так как она находится в одной сборке с dot и ir самерой
Я не буду делать её привязку, ибо заказ уже от другого поставщика и я хз откуда он её спиздил и вдруг заблочена, а так как привязки face id работают через очко Тима, то рисковать его потерей не буду. Не очка, а фейса))
Как многие не знают, начиная с iphone 14 фронталка имеет автофокус и заменить её просто перекинув другую не выйдет. Телефон нужно обязательно прошивать, а тут как раз ещё не обновлялись и запчасти прописывать низя, поэтому после окончательного ремонта привяжу основную камеру.
Снова взрываю задник и достаю сборку:
Выпиливаю нерабочую и пихаю рабочую:
Запаиваю корпус:
Далее прошиваю без потери данных и вот теперь хорошо.
Так как iOS стала последней, то привязываю основную камеру через сервисный режим:
После 10 минутной калибровки в настройках появятся сведения о заменённых деталях:
А по фронталке ошибок.нет)
Хоть гарантия до конца этого года, но она в этом случае не работает.
Механика - потеря официальной гарантии, хотя трубушка куплена в Дубаях и по факту её нет.
За фронталку взял ещё 15 тысяч.
Итого падение вышло всего в 35 тысяч)
Видос этого ремонта соберу чуть позже и выложу на ютубчик и в тележку.
Ломайте ещё, а если что:
Задать вопрос по ремонту только телефонов или планшетов можно мне в личную тачку
Китайское из списка:
techo
infinix
Sony
blackberry
Nokia
Lenovo
Motorolla
А так же любой планшет от ноунейминговых компаний в ремонт больше НЕ БЕРУ.
Остальное, не входящее в этот список - велком.
Ноуты, видеокарты, часы и наушники не делаю!
Переклейкой и полировкой стекла не занимаюсь!
Канал с анонсом таких постов и прочими радостями тут:
Глючный ютуб с видеокарточками моих ремонтов тут:
А по сверхважным вопросам зовите меня тут по призыву @R.Fon
Увидимся))0
Привет, читателю!
Сегодня рассмотрим рядовой ремонт, который очень часто встречается в нашей практике - замена процессора. Именно эта операция очень неприятна для ноутбуков Lenovo (в целом, любая BGA пайка).
Это Lenovo Legion 5 15IMH6, на ryzen 5 5600H + rtx 3070
Хорошая игровая машинка, но вот с печальной историей:
Во время работы закрыли крышку, после этого он больше не включался. Носили в СЦ леново, там приговорили мат. плату, но починить такое не смогли.
Ну что ж, вскрываем пациента:
Многовековая пыль нас приветствует сразу же)
И почти мгновенно находим проблему в одной из цепи питаний, а именно 0.75VALW:
Заниженное сопротивление, всего 0.5ом
Давайте посмотрим на эту цепь внимательнее, в тепловизор:
И, вполне ожидаемо, мертвый процессор!
Решив, что "менять плату" не стоит - даем клиенту следующий выбор:
1) Оставить родной процессор 100-000000296 (6/12, ryzen 5 5600H).
2) Сделать апгрейд до 100-000000295 (8 / 16). Это уже ryzen 7 5800H, который ничем не отличается от 5900HX, помимо пониженной на 200 МГц частоты.
Немного подумав, человек выбирает второй вариант. Придется уходить в точку невозврата - пайку чипов на ноутбуках леново....
Чем же она так опасна? При пайке процессора / гпу / любых чипов на так называемых BGA "шариках" - надо расплавить эти самые шарики, чтобы снять чип. Почти все компьютерные устройства используют бессвинцовый припой. Который достаточно хрупок, но отвечает экологическим стандартам для производства. В то время мы, как правило, используем свинцовый припой, температура которого намного ниже (примерно 185 градусов против 215-220).
Чтобы невилировать "хрупкость" родной пайки - производители придумали компаунд:
Именно его я показывал в посте про сакуру (красный квадрат в углах чипов). Заводское решение, которое призвано сохранить работоспособность устройства на дольшее время!
Леново настолько любит это спорное решение, что заливает свой мягкоплавкий компаунд под все чипы, которые видят на плате! В результате чего даже при пайке на одной части платы может начать плавиться другая. Из-за чего "шары" под чипами слипаются. Для понимания фото процессора после снятия:

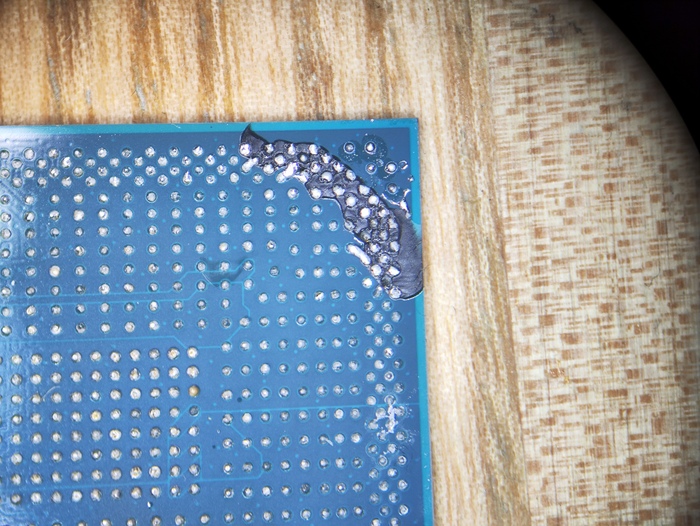

Со всех углов остался компаунд, но раз процессор мертвый - нам разницы нет.
Иногда приходится в прямом смысле "отдирать" процессор с платы, от чего сама плата не в восторге:

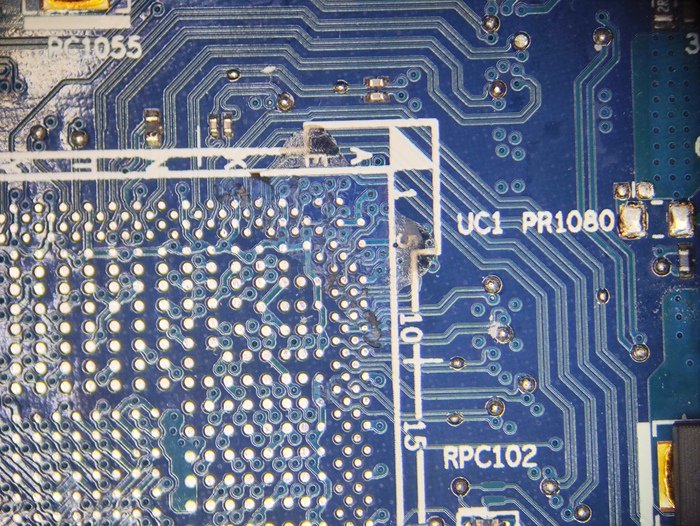

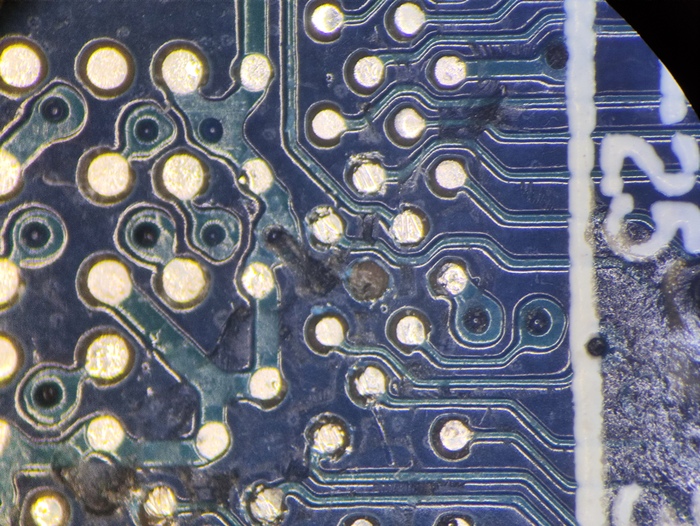

Компаунл остается и на плате. Попутно оторвав пару-тройку контактов процессора. Поэтому поправляем это непотребство.
Восстановив всё это мы готовы к установке нового, более мощного процессора. Сразу откатываем новый процессор на свинцовый припой, чтобы снизить тепловую нагрузку на плату и запаиваем его:
Прошу извинить за старческий тремор
А вот на этом фото можно увидеть, какую "хитрость" мы использовали, чтобы не начали плавиться остальные чипы:
Ну и сопротивление по +0.75 пришло в норму, что ожидаемо.
Пришло время обслужить ноутбук!
Обязательно используем фазовый переход в качестве термопасты! (Мы используем PTM7950/7958 SP) Иначе через пару месяцев она "убежит"

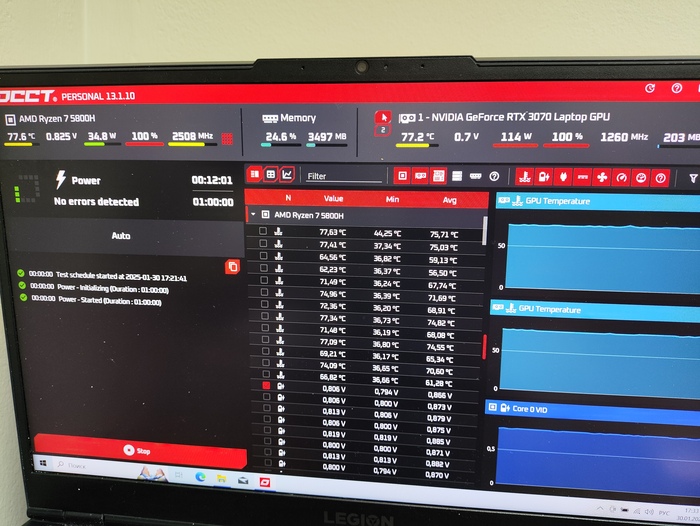

Ну и время тестов:

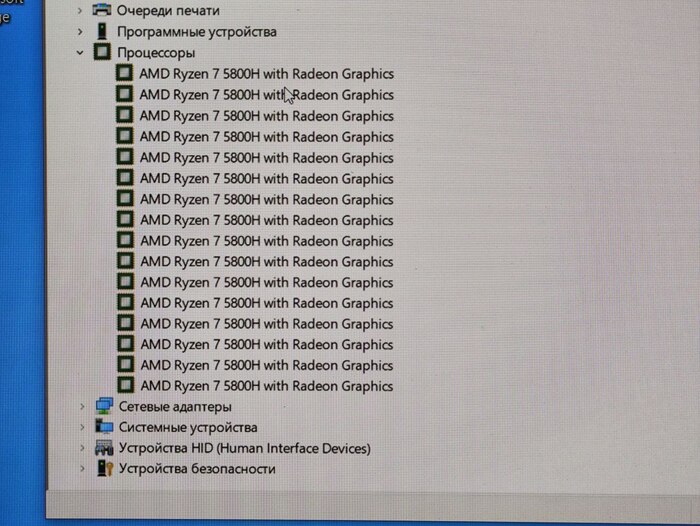

Процессор определился корректно. Температуры просто прекрасны для ноутбука, а учитывая то, что в этой модели стоял r5 5600h до этого - охлаждение отлично справляется!
Ремонт ноутбука обошелся в 31500р. Из которых 21500р стоил новый процессор ryzen 7 5800h.
Какие выводы можно сделать из этого поста? Если вам ставят диагноз "замена материнской платы", "неисправная материнская плата" или прочие подобные - забирайте ноутбук срочно из этого места. В 90% случаев ноутбуки попадают к нам уже после других сервисов и это усложняет ремонт, а значит, и увеличивает его стоимость....
А на этом всё, дорогой читатель!
Большое спасибо за прочтение, буду рад любым вопросам в комментариях.
Бриг 001.
Бриг 001.
Бриг 001.
Шпон под лаком.
Вид со стороны разъемов.
Усилитель «Бриг 001», первая версия (всего было 3 модификации). Знаковый hi-fi аудио усилитель из СССР. Аппарат, который наверное можно характеризовать, как самый желанный усилитель меломана 70х-80х. Высокая выходная мощность в 50Вт на канал, линейный, качественный предусилитель и тембрблок на дискретных потенциометрах, собран полностью на дискретной полупроводниковой советской элементной базе (без микросборок). Выполнен добротно! Все ручки точеные из металла, передняя панель металлическая, кожух из фанеры с шпонировкой ценными породами дерева. Лично мне, его дизайн нравится! В купе с шрифтом похожим на шрифт усилителей 70х фирмы marantz - вполне фирмовый вид. Лаконичный, неброский, прямой, но не топорный.
Экземпляр на фотографиях, купленный мной, для себя любимого аппарат. Искал именно первую версию усилителя (на ремонтах были все версии и все звучат хорошо, для меня - это скорее некий пункт, галочка, как для коллекционера...) в максимально нетронутом состоянии. Работоспособность не имела значение! Главное: комплектный, целый, с хорошей косметикой. Починю сам! Обошелся он мне недешево, продавец сам давно в hi-fi теме и знал, что таких экземпляров осталось немного, цену не сбавил - 35тр. Примечательно, что сохранилась даже заглушка разъема сг5 под наушники на лицевой панели (обычно ее теряют).
Заглушка разъёма наушников.
Лицевая панель родная,практически в идеале, надписи родные (родная краска довольно нежная, нельзя тереть, или использовать спирт), глубоких царапин нет. Внутри все родное, без вмешательств, легкая россыпь полувековой пыли:
Внутренняя компоновка.
Лицевая панель. Перед отмывкой
Сам аппарат подавал признаки жизни, усилитель мощности в частности. Не работал предусилитель и фонокорректор. Из косметики, единственный недочет был - это отсутствие зеленого окошечка под сигнальную лампу включения (её так и не удалось найти, думал может внутрь запала, увы). Разбил аппарат на блоки и начал их обслуживание:
Обслуженный блок фонокорректора и буферный каскад предусилителя.
Причиной неработоспособности фонокорректора были выход из строя входных транзисторов Кт342А. Таких у меня нет, взял ближайший аналог в металлическом корпусе КТ3102Г. Конденсаторы выбирал максимально качественные из своих запасов (слюдяные и пленочные в коррекцию фонокорректора, качественные электролитические в буфер), даже кот решил помочь:
Выбираем конденсатор вместе с котом:)
Пример нового и старого неполярного конденсатора.
Тембрблок.
Плата тембрблока со стороны пайки. После работ тщательно отмыл платы.
На плате тембрблока, также все поменял. Регуляторы освободил от кожухов и оттёр все ламели бензинов, потом смазал бегунки маслом (пластиковые кожухи со временем стали очень хрупкими, потрескались. прихватил их изолентой):
чистка дискретного регулятора громкости.
Много конденсаторов вообще ушли в обрыв:
Ну вот все обслужено. Вот такая коробочка с замененными деталями вышла:
Фонокорректор запитал от современного линейного параметрического стабилизатора на LM317, родной стабилизатор вёл себя нестабильно (странная с ним история, возможно еще вернусь к этому вопросу, все же хочется аппарат в оригинале...), напряжение могло быть то 27в то 32в, все элементы (транзистор) стабилизатора были исправны... Выставил паспортные 30в. С окошечком лампы из положения вышел так: обточил зеленый светодиод и вставил в лицевую панель, вышло неплохо.
Итог после:
Спасибо за внимание! Всем добра, здоровья, мира и хорошей музыки в хорошем качестве!
Всем привет сегодня опять покажу ужасы чиповки и все что с ней связано.
Имеем Switch Oled которую чиповали , да не вычиповавали!
И тАк консоль приехала в состоянии кирпича.
Вынииаем плату делаем первые замеры и осмотр.
Все обильно смазали флюсом, чип emmc стоит криво.
К. З по питанию, КЗ по шине данных.
Снимаю emmc, К.З по всем линиям пропадают, проверяю emmc программатором, "она совсем не АЛЕ", программатор говорит, что нет падения напряжений между контактами emmc и её массой. Т. е emmc отправилась в Вальгаллу, отвал кристалла от подложки.
Значит будем её менять на новенький Samsung, перед этим подключу точку d0 непосредственно под контакт emmc.
Шлеп и новенькая микросхема на своём месте!
Теперь консоль с установленным мод чипом будет включаться, но дальше заставки no sd ожидаемо загрузки не произойдет.
Т.к из старого чипа невозможно уже достать ничего, то после замены emmc консоль будет полноценно работать только в режиме "пиратства", про онлайн игры можно забыть.
Если бы возможно было вычитать ключи prod. keys либо весь раздел prod info , то можно было бы сделать полноценную консоль, но увы.
Восстановить консоль без установки чипа в данном случае НЕВОЗМОЖНО.
Алгоритм тут следующий :
Сгенерировать фейковые prod. keys
Поправить серийник и цвет консоли которые храняться в prod info
Совместить сгенерированный раздел prod info с донорским дампом
После сборки дампа с сгенерированным под нашу консоль разделом prod info, записываем дамп и загрузчики в новую emmc.
После чего консоль включается, работает, можно играть, можно заходить в стоковую систему но к интернету в официальном режиме она уже не подключится, но вот пираткой можно пользоваться в полном объеме, в т.ч и обновлять официальное ПО приставки. Впрочем, получили как раз именно, то чего от неё и добивались устанавливая на неё мод чип, но только чуть дороже)
Вот такой получился ремонт!
Стоимость работы и новой микросхемы клиент оплатил девятью билетами банка России с изображением прекрасного города Н. Новгород)
Спасибо за внимание, по вопросам ремонта и апгрейда Nintendo Switch всех ревизий контакт для связи со мной в моем профиле Пикабу!
P. S по предыдущему посту о ремонте switch Oled можно посмотреть видео на ютубе мой канал GMASTER62
У клиента неожиданно отказался заряжаться Huawei MateBook D 15 (BoD-WDI9), он принес его ко мне в сервис и я, услышав “не заряжается, ноутбук huawei”, повернулся и сказал, ну все понятно…
А понятно, то что в ноутбуках huawei и honor, очень слабый разьем type-c.
Скорее всего такая же участь, как моего клиента, ждет каждого владельца этих ноутбуков, можно прям с покупки нести в сервис 🤣
Ладно, чего это я размечтался..
Вообщем приступим к диагностике и ремонту этого пострадавшего.
Чекаем разъем прикольной приблудой, которая может тестить Type-C и Lightning на обрывы и короткое замыкание.
Чтоб добраться до разъема выковыриваем плату и смотрим че кого там 😁
Ага, залили компаундом, а толку…
Ну вот как то так, выглядит жесть и будущие 2 часа работы.
Снимаем разъем и видим что все пятаки без исключения оторваны… те что остались, тоже оборваны 🙄
Зачищаем маску чтобы подпаять туда «волоски» ака комариные причиндалы 😆
Они у меня аш трех видов есть.
1. Профессиональные - с площадкой (фотки нет)
2. Проводки от динамика iPhone
3. Комариные… супер тонкие, для особенно мелких работ.
Тут применим средний вариант, создавать шедевр из пятаков в виду ограниченного времени, я не стал.
Спустя 2 часа кидания мычек (отвлекался на приемку, звонки и срочные модульные ремонты), получился вот такой вот результат.
Зальем все зеленкой в два слоя
Тестируем модным тестером, все гуд.
Happy and, ноутбук еще поживет, в отличии от комаров, чьи пи… я использовал для ремонта 🤣
В последнее время, ко мне стали часто обращаться по прошивке OnePlus 13 в глобалку. Источников обращения есть несколько, в том числе и Пикабу и Авито.
Как я уже писал безболезненно прошить китайский телефон в глобальный, невозможно. Тут весь спектр, и танцы с бубном, и костыли, и восстановление сети, а так же Root.
Собственно Root как многие уже знают, это права суперпользователя, которые дают возможность менять и удалять стандартные приложения. Так же важные приложения где важна целостность и безопасность системы, ругаются и на Root и на открытый загрузчик.
Еще один минус, это невозможность получать OTA-обновления(обновление по воздуху).
Важное дополнение про Root и скрытие его от приложений. В Magisk есть функция Deny List , которая скрывает его от приложений. Для этого нужно активировать Zygisk и выбрать нужные приложения в листе. Так же скачать SafetyNet-fix и установить модулем рута. Обязательно, перепаковать приложения Magisk!
По работе NFC, он работает, карты можно добавить.
По работе Android Auto, работает через раз, чтобы починить его нужно установить "aa4mg-v0.6.3.zip" как модуль Magisk.
Вообщем вдоволь натанцевавшись с бубном и изучив половину всех возможных форумов у вас на руках будет практически глобальное устройство.
Забавный факт: из 10 прошитых устройств на глобалку, 2 устройства вернулись с просьбой вернуть китайский Color, так как телефоны будут продаваться, ибо не зашли владельцам. От части это связано с костылями, от части с тем что телефон сам по себе "ну такое".
Прежде чем покупать любое устройство, посмотрите обзоры на ютубе, или почитайте форумы, ведь это вас ждет в любом случае, лучше быть готовым заранее.
Мой телеграм канал
Здравствуйте. Решил я попробовать себя в reball бутербродов(проц плюс память), стоят друг на друге. И в качестве тренировки решил использовать старый папин телефон, который лежит у него без дела(он себе купил S24 ultra), так как его старый телефон стал безбожно лагать и тупить, соответственно его это сильно напрягало.
Вот такой набор инструментов нам понадобится что бы сделать "ремонт"(тренировку).
Я таких наклеек заказал в достаточном количестве, что бы после разборки телефона сразу наклеить их на камеры что бы туда пыль не попадала.
Вскрываем телефон, предварительно разогрев его на сепараторе до 90гр в течении 5 минут. Потом подливая спирта, вставляем тонкую пластину от ножа QianLi, делаем расстояние, куда вставляем пластиковую игральную карту. Открываем телефон.
Снимаем камеры, блок камер, и фронтальную камеру, упаковываем их в zip пакеты, предварительно на фронтальную камеру наклеив наклейку.
Отверстие под фронтальную камеру так же защитим от пыли.
Сама материнская плата, термоинтерфейс уже весь высох, ничего не проводит(в конце нанесем новый термоинтерфейс от фирмы Relife).
Зачищаем вокруг процессора компаунд черный(250/50), потом при температуре 350 и поток 50л снимаем сначала оперативную память, потом снимаем процессор. На самом процессоре и оперативной памяти было довольно много серых пятаков, видимо из-за них телефон плохо работал, так как нагрузки на него были довольно серьёзные, тряска, поездки в машине на держателе, падения, перегрев, игры и так далее(папа любит в игры поиграть на телефоне). На самом процессоре я повредил немного паяльную маску, не мог его накатать, шарики слипались, пришлось дождаться прихода денег, что бы купить ультрафиолетовый фонарик Mechanic и паяльную маску от фирмы QianLi.
Зачищаем посадочное место(старая фотография, перед запайкой прошёлся оплёткой с феном что бы убрать остатки полностью). На фото видно, что я спилил часть защитного экрана с помощью бор машинки от Mechanic.
Фото посадочного место до зачистки. При снятии процессора я сбил 3 элемента(конденсатор, резистор на 240 ом, схему пришлось даже открывать, конденсатор), перед установкой процессора я их запаял назад феном при температуре 350/15, станция клон quick 861, предварительно сделав бугорки паяльной пастой).
Делаем шарики припоя на процессоре, использая данное приспособление для накатки шаров. Перед тем как наносить паяльную пасту, высушиваем её на безворсовой салфетке для того что бы убрать излишний флюс. Далее при температуре 350/15 мы делаем шарики(по своей практике лучше поставить поток воздуха меньше, что бы не гнуло трафарет, тогда будет нормально, ну и что бы не гнуло трафарет предварительно область процессора секунд 5 нужно погреть вокруг), тогда выходит идеальный результат, когда трафарет не гнет.
Устанавливаем сначала процессор при температуре 330/25, предварительно покачав его немного и после покачивания греем секунды 4, что бы быть точно уверенным что все шарики припоя будут припаяны надёжно. Потом так же устанавливаем оперативную память, так же покачивая, и догревая.
Потом с замиранием сердца после остывания платы пытаемся включить его с кнопки. И успех, он включился. Можно радоваться что не получу п*зды за телефон, который потом мог не запуститься)
Теперь надо собрать эту груду железа, да ещё надо сделать это грамотно, что бы потом после себя оставить чистоту и правильность сборки и обслуживания техники.
Начнем с термоинтерфейса, купил от Relife для телефонов, мне понравился, наносится хорошо, пастообразный.
Зачищаем от старого термоинтерфейса, обезжириваем спиртом.
Наносим на места, которые специально были отмечены с завода, наносим не жалея, что бы было хорошо и устанавливаем материнскую плату на её место.
Зачищаем заднюю крышку от старого скотча и жизнедеятельности другого сервиса, обезжириваем спиртом.
Собираем телефон, не забыв припаять дублирующий провод на материнскую плату.
Далее зачищаем от старого клея специальной машинкой от Mechanic для удаления oca пленки(прекрасно подходит для удаления двухстороннего скотча на задних крышках, на корпусах и прочего клея), не забывая это всё обезжирить спиртом.
Наклеиваем скотч по периметру 5мм, а скотч 3мм наклеиваем возле камер. Снова обезжириваем заднюю крышку спиртом, вытираем с помощью салфетки свои отпечатки пальцев в самом телефоне с помощью спирта, отдираем защитную ленту от скотча и по углам наносим точки клея B7000 цвет черный(так будет лучше, что бы туда ничего не попадало, грязь и так далее).
Ремонт и моя практика успешно завершились, всё работает, телефон полностью в работоспособном состоянии, собран качественно и внутри красиво. Я считаю что я нормально собрал телефон, с восстановлением термоинтерфейса, с нормальной сборкой, красиво и аккуратно. Всем спасибо, всем пока!)
Моя телега для связи: @Step_service
