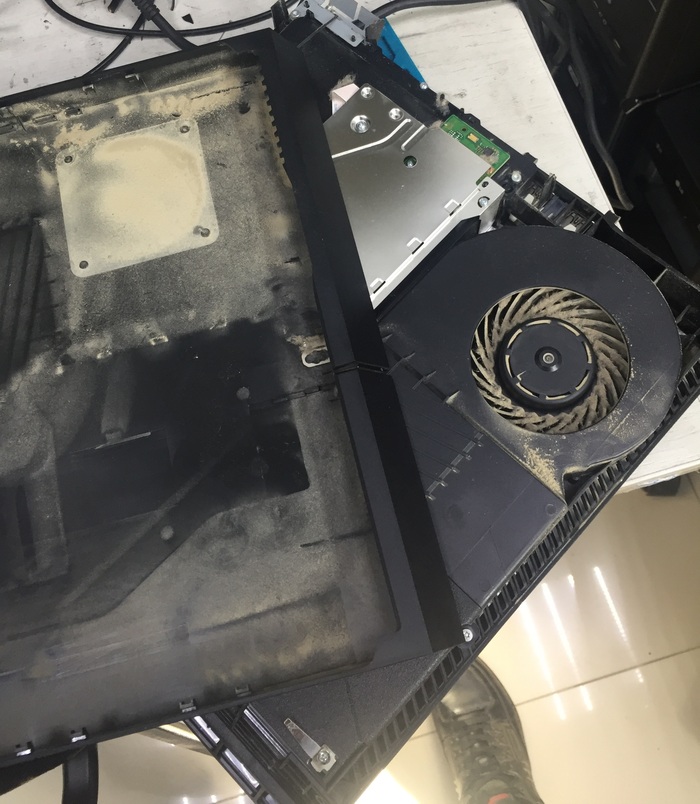

В предыдущем посте Sony PlayStation 4PRO с фиксиком приставка лет 6 не обслуживалась, в этом случаи приставку не обслуживали 9 лет

как видим, разница существенная, и срок вообще не показатель, многое зависит от характера использования и где находится приставка

Ну и финалочка

Всех приветствую)
Обратились ко мне с задачей попробовать починить эти видеокарты, после залития.

Так он вроде выглядят ничего.

А так:

Уже интереснее)

Решил начать с 1080. Снимаю радиатор:

Не чисто.
Немного чищу плату и делаю замеры:

Но по питанию контроллера PCI заниженное сопротивление в 3.3Ом.
Тут ГПУ вышел из строя. (За кадром я естественно отпаял дроссель и проверил еще раз. Заниженное сопротивление со стороны потребителя/нагрузки).

Далее перехожу к 1070.
Сразу снимаю радиатор:

Кроме легкой пыли, разводов и самой эффективной термопасты в мире, ничего криминального не обнаружил.

Данная карта при подключении ЛБП потребляла около 0.4А, что естественно очень мало.

Раз уж карты залили, то и наверно и протирали/сушили, поэтому могут быть не очевидные повреждения.

Так и есть. Нашёл пару элементов с серым припоем:

После их пропайки, на моё удивление она заработала)

Вот такие дела)

На этом ремонт закончен.

Москва

Добрый.
Сегодня у меня на замене стекла дисплея бюджетный флагман от китайцев mi note 10pro.

Изображение без дефектов, а значит можно заменить только стекло.
На гифке ниже я показал весь процесс.
У меня срез стекла и снятие дисплея занимает меньше минуты

Если кому не интересно смотреть, то вот пару фотокарточек украл из своего видео.

Для начала я поддеваю стекло лопаткой для удобного среза

Великолепно. Есть где зацепиться

Подцепляю стекло рукой и отклеиваю его с матрицы

После среза обязательно проверяю работоспособность тачскрина и если он рабочий, то продолжаю ремонт.

Теперь нужно отклеить сверхтонкую гибкую матрицу из рамы.
Делать это нужно очень аккуратно, что бы в дальнейшем не получились волны

Проверка после отклеивания матрицы

После демонтажа дисплей выглядит так

И его потом нужно немного расправить, что бы не было волн

После этого беру новое стекло центрую его относительно дисплея и кладу под пресс

Давить нужно максимально равномерно, что бы не было пузырей и не залетела пыль между стеклом и матрицей

После склейки дисплей выглядит так

Теперь нужно его вклеить и для этого я наношу по краям дорогущий клей

Мазать нужно жирно, что бы не отклеился и не было просветов между рамой.

Остатки вытекшего клея после нужно убрать

Заклеиваю заднее стекло на сверхпрозрачный дорогущий клей и наклеиваю посередине скотч 3м, что бы крышка не болталась

Теперь заворачиваю телефон в резинки для лучшего схватывания

Вот готовый результат

А что с олеофобом?

100% оригинал. Лучшего качества просто не существует!
По цене вышло в 2 раза дороже чем везде!

Цены не будет, так как она не сможет вместиться в пост (ограничение на символы)

Задать вопрос по переклейке стекла дисплея как в посте можно мне в повозку, либо в личку, контакты которой можно найти по моему нику в яндексе, а так же есть запрещённая инста, которая давно работает нестабильно.
Либо зовите меня тут по призыву @R.Fon

На этом всё, а я дальше пошёл ремонтировать очередного бойца у которого нужно всего навсего пропаять межслойные дорожки

Увидимся))

Ссылка на скачивание в оригинальном размере без сжатия - DOWNLOAD

PS: Если кто то не может найти схему, биос, boardview - можете написать мне в Телеграм @DeviceDB_xyz https://t.me/DeviceDB_xyz, посмотрю по своей базе

Всех приветствую)

Данный ноутбук уже пытались где-то отремонтировать, но тщетно.

Со слов клиента, ноут перестал включаться.
Это он:

Если в сервисе технику не починили и она по прежнему не работает, то пытаться включать ее не стоит.

А значит вытаскиваем плату, осматриваем и делаем замеры.

Работать будем с платформой LA-E911P:

Красным кружочком я обвел то, что сразу бросилось в глаза: распаянные перемычки. А так же на плате отсутствует флешка БИОС.
Ближе перемычки выглядят так:

Так как схема имеется в наличии, по ней можно сразу определить за что они отвечают. Больше всего интересует PJ601:

Это питание хаба.

На ней точно такое же сопротивление как и на дросселе дежурных 3.3В:

Практически короткое замыкание.

Будем менять хаб и продолжать диагностику.
Дальше два варианта: или ноут заработает и ремонт закончится, или будет что-то еще.
Без замены хаба, дальнейшая диагностика бессмысленна и строится на догадках.

Поэтому снимаем хаб, готовим новый. Но сделаем замер сопротивлений со снятым хабом на всякий случай, что бы убедиться что мы на правильном пути

На 3.3В сопротивление выросло:

На перемычках тоже:

Далее припаиваю новый хаб:

За кадром подбираю флешку прошиваю биос с чистым МЕ, проверяю все еще раз и пробую запустить от ЛБП:

Плата зависает на потреблении 0.3А, поднимаются дежурные питания, оперативной памяти и хаба.

Данное потребление может много о чем говорить, но чаще оно такое из-за каких-то проблем с мультиконтроллером.

Это может быть и сбитые элементы, потеря характеристик компонентов обвязки, окислы, мех повреждение дорожек или выводов, проблема с самим мультом или его прошивкой.

После визуальной проверки и замеров некоторых резисторов, остается прошивка мульта.
Тут установлен ENE KB9022Q D, который не высчитывает прошивку из биос и не емеет внешней флешки, а имеет свою внутреннюю.

Будем ее прошивать:

И только после прошивки мультиконтроллера, ноутбук ожил:

После тестирования никаких косяков больше не вылезло, ремонт на этом закончился.
